MAC协议解读

MAC层的功能包含以下几个方面

帧的封装与解封装
在数据链路层，MAC层负责将网络层（如IP协议）传递的网络数据报（如IP数据包）封装成帧（Frame），并在接收端解封装成网络层数据报。
帧通常由两部分组成：MAC头部（包括源MAC地址、目标MAC地址等信息）和数据部分（即从上层传递下来的数据）。
MAC地址（物理地址）
每个设备（如网络适配器）都有一个唯一的MAC地址。这是硬件厂商在制造时赋予设备的地址，通常是48位（6字节）的地址。MAC地址的作用是标识网络中设备的唯一性。
MAC地址是不可更改的，与设备的物理硬件相关，通常用于局域网（LAN）中。
访问控制与碰撞避免
在共享介质（如以太网）中，多个设备可能同时尝试访问同一通信媒介。MAC层负责协调这一过程，避免或减少通信冲突。
常见的MAC层协议如CSMA/CD（Carrier Sense Multiple Access with Collision Detection）协议用于以太网中，用于监听媒介并确保数据在无冲突的情况下发送。
错误检测与校验
MAC层还负责对传输的数据进行错误检测。以太网帧包含一个CRC校验字段，用于检测传输过程中是否出现错误。
流量控制
在一些协议中，MAC层还需要支持流量控制机制，确保发送方不会发送超过接收方处理能力的数据量。

以太网MAC帧格式
以太网帧通常由以下几个部分组成：
目标MAC地址（6字节）：
表示接收设备的MAC地址。它可以是单播、广播或多播地址。
源MAC地址（6字节）：
表示发送设备的MAC地址。
类型/长度字段（2字节）：
用于表示上层协议类型（如IPv4、IPv6、ARP等）或数据字段的长度。
数据字段（46~1500字节）：
包含网络层数据，如IP数据包。以太网数据字段的最小长度是46字节，最大长度是1500字节。
帧校验序列（FCS）（4字节）：
用于检测传输过程中可能发生的错误。它是通过CRC（循环冗余校验）算法计算出来的。
以太网帧结构如下所示
在这里插入图片描述
以太网中的MAC地址
单播地址：每个设备都有唯一的MAC地址，发送到一个特定设备。
广播地址：MAC地址为FF:FF:FF:FF:FF:FF，表示所有设备。
多播地址：用于发送数据给一组设备的地址。

FPGA实现MAC的功能介绍

在本节中，笔者就MAC发送层的帧封装，CRC校验，流量控制等功能进行实现，关于以太网CRC的计算，在下一章节中，做详细介绍，本章节中实现这三个功能，但不对CRC计算的代码实现进行讲解。
所谓流量控制，即保证传输的ready信号在合适时间内进行拉高以及拉低处理即可，本代码实现的流量控制较为简单，保证以太网传输的最小帧长即可
帧间隙(IFG)：以太网相邻两帧时间间隔,为96bit time
如1000Mbit/s最小时间为96*1ns，即12个时钟周期。即在本帧MAC报文传输完毕后，12个周期后，再进行下一帧报文的传输。

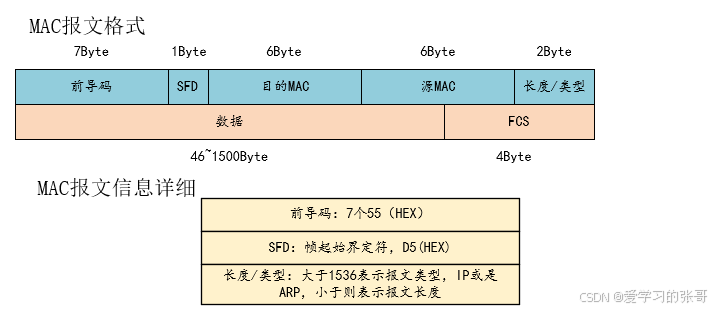

MAC层在进发送数据时，还需要在帧头前，插入前导码和帧起始界定符，整体要实现的MAC层输出包结构如下图所示
在这里插入图片描述

MAC层发送代码编写与仿真测试

MAC层代码的发送逻辑与UDP层，IP层大致相似，只是要封装的帧头不同而已，其MAC层还要在数据尾部添加4Bytes的CRC校验结果。在添加帧头时，同样只需要对上层传输来的数据包做固定延迟即可，使用移位RAM实现。CRC计算的为MAC头部以及数据部分，不包含前导码以及帧起始界定符。
实现逻辑梳理

检测到上层数据包传来，打拍处理，降低耦合，使能计数器，在对应计数器值的情况下，做帧头信息封装。
在字节封装到MAC层包头即目的MAC时，同步启动CRC计算，注意MAC层的上层有ARP层和IP层，对于ARP层，如果是板卡的ARP请求报文，此时是不知道目的MAC的，所以选用广播方式，对于板卡的ARP应答报文，此时是知道目的MAC的，但要提取ARP的报文类型，又会增加端口和判断逻辑，所以为了简化处理，ARP报文统一用广播MAC，IP报文使用指定MAC地址，可从ARP表中获取IP对应的MAC地址。
在帧头封装完毕后，后续连续输出上层传来的数据报文，因为要封装的帧头字节长度为22Bytes，所以对数据包要事先进行22个时钟周期的延迟
在数据输出结尾，追加4Bytes的CRC计算结果，注意先传输低字节，具体原因在CRC计算章节进行详细介绍
关于帧间隔计数器，需要经过严格计算，UDP,IP,MAC进行组包都需要两个时钟时钟周期延迟，共6个时钟周期，用户层接收ready信号做出反应，需要1个时钟周期，故与12个时钟周期相比，还相差5个时钟周期，故在本帧数据传输完成下降沿后，计数4个时钟周期后，再经过一个时钟周期延迟，即可保证最小12个帧周期的间隔。
按照上面的逻辑顺序，进行封包即可，完成MAC层的发送代码逻辑实现

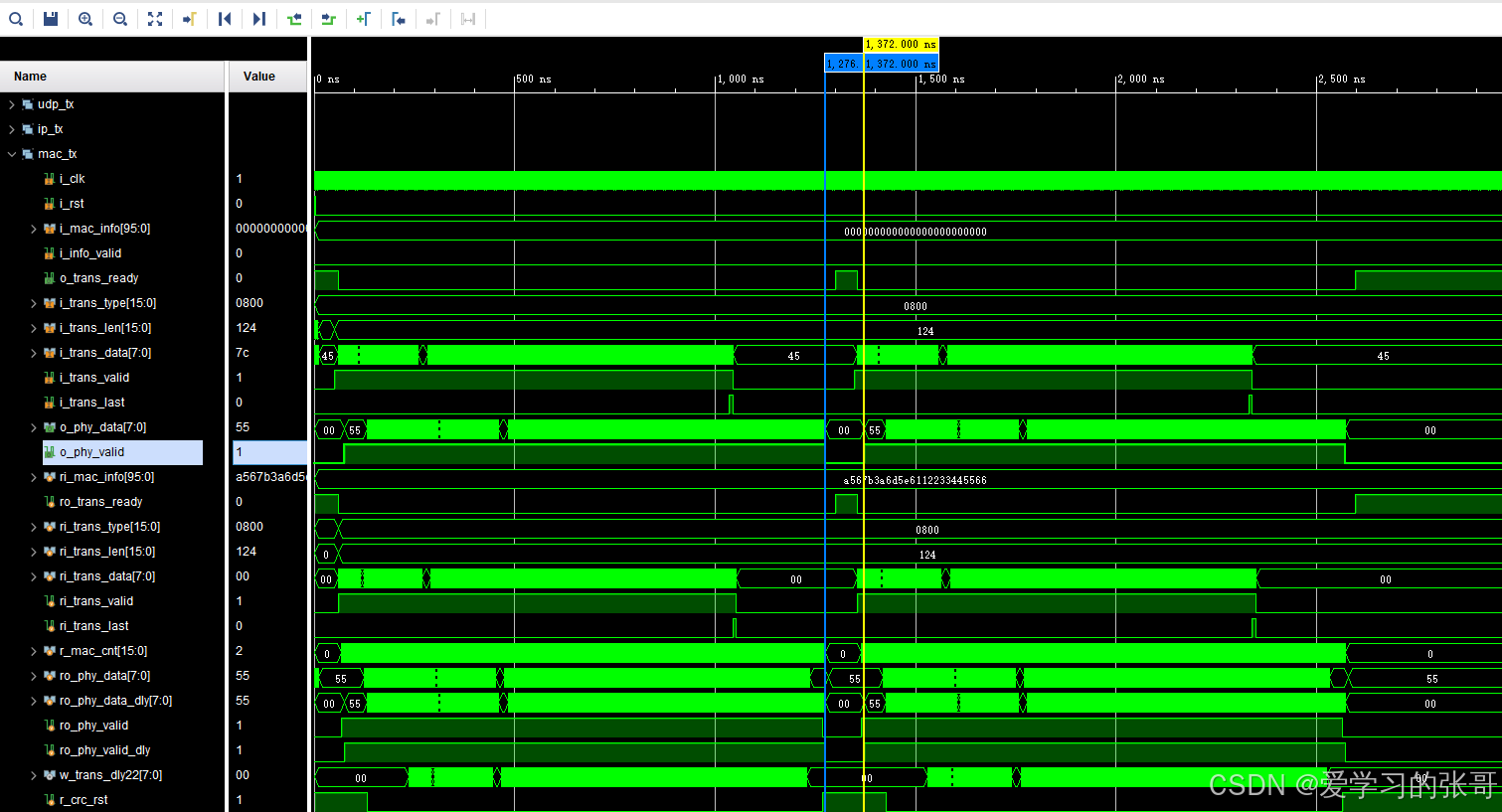

仿真测试1：用户层在ready信号为高时，第一次传输80字节，第二次传输96字节，都为自增数，经过UDP层，IP层，MAC层，将封装好的报文输出，仿真测试，可以看出，每层封装正确，输出数据正确，且两帧间隔保证了最小12个时钟周期。

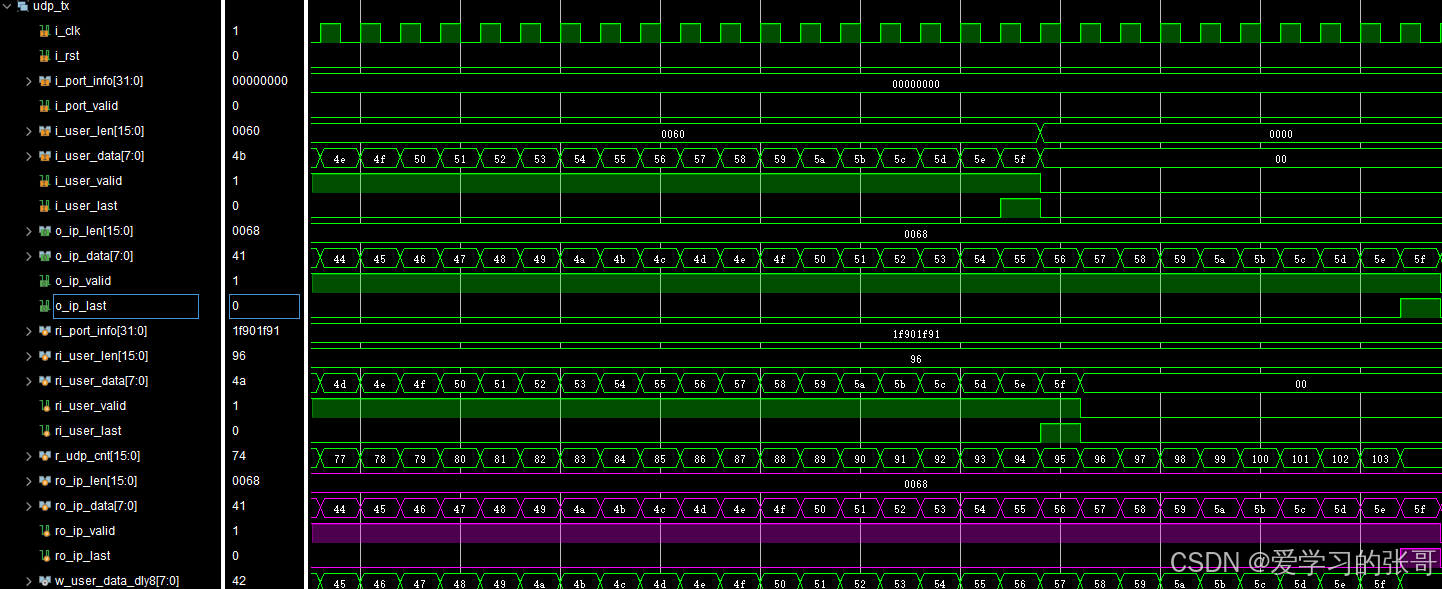

UDP层组包

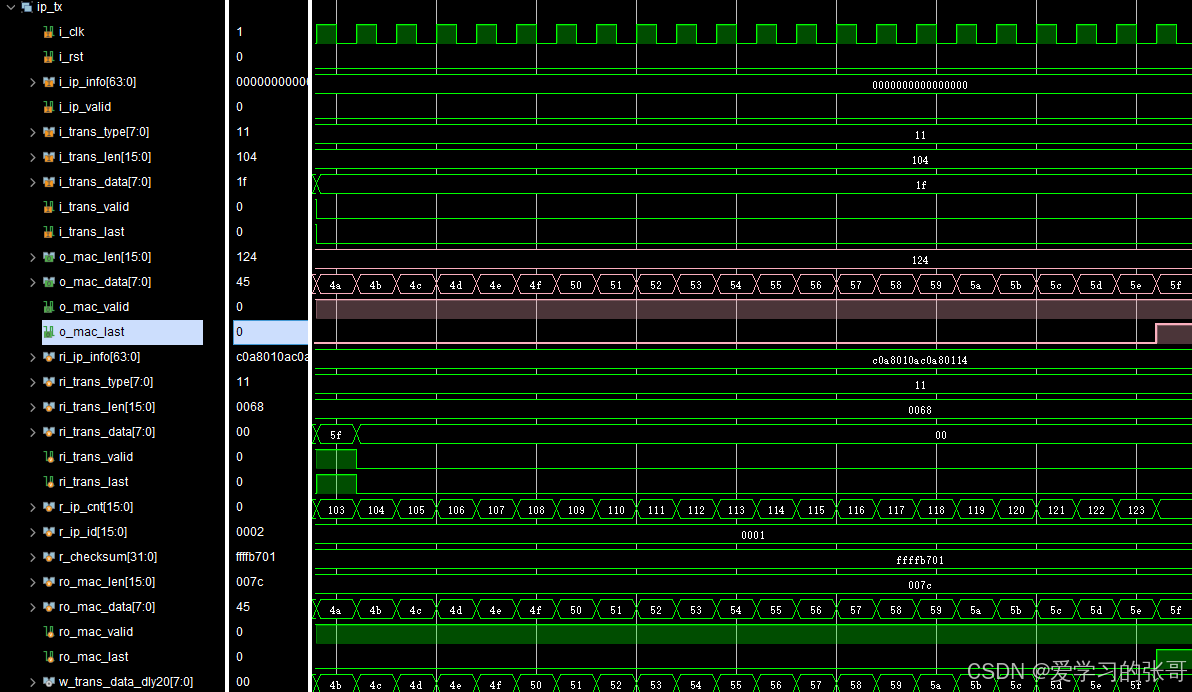

IP层组包

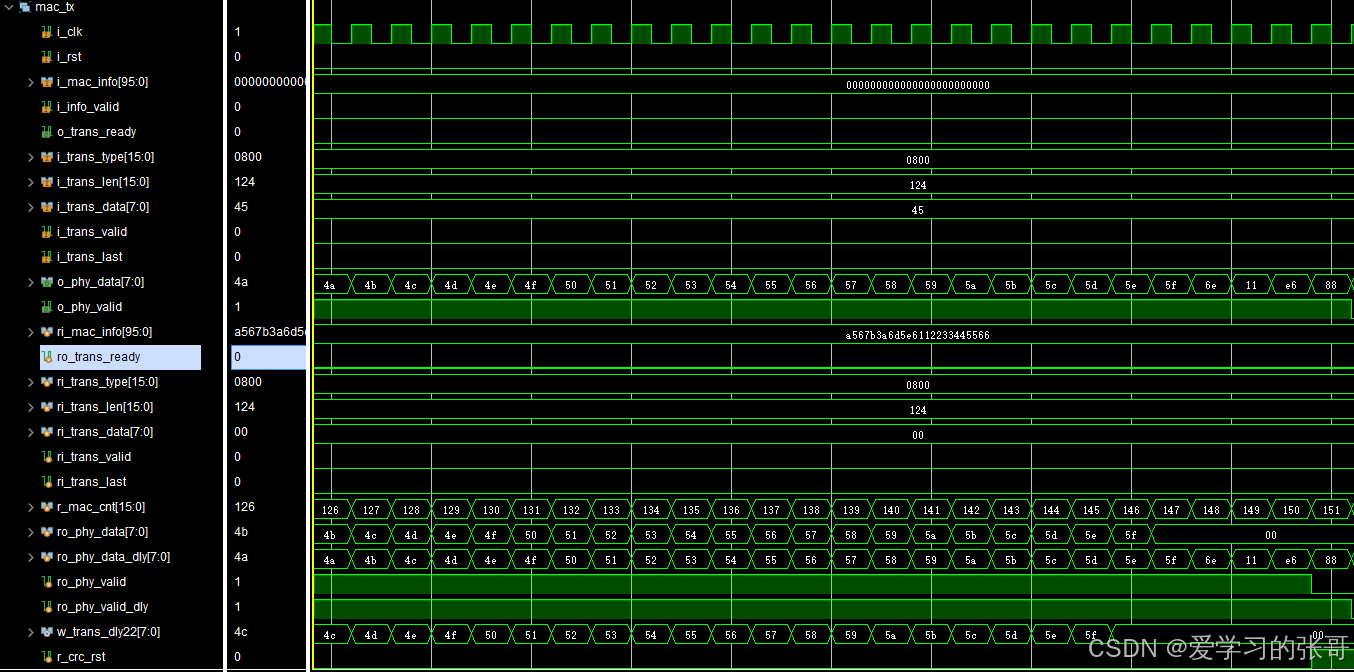

MAC层组包
