页、页表、页表项

逻辑地址：是程序编译后，生成的目标模块进行编址时都是从0号开始编址，称之为目标模块的相对地址，即逻辑地址。

虚拟地址：计算机处理器的地址有32位和64位的两种，对应的虚拟地址的空间大小分别是2^32字节和2^64字节，字节用B表示。

页：分页存储管理将进程的逻辑地址空间划分为若干页（面），并且对其编号，号数从0开始，每个页（面）的大小称为页面大小，且大小应为2的幂。

物理块：将内存的物理地址空间划分为若干块，称为物理块，物理块与页（面）一一对应。

页表：又称页面映像表，存储在内存中，通过页表建立页（面）与物理块的索引。

下面通过举例子梳理一下：

假设我们已经知道了逻辑地址是32位，页面大小是4KB=2^12B，页表项是4B（32位）。

1.因为逻辑地址我们假设为32位，可知虚拟地址的空间大小是2^32B。

逻辑地址：在分页地址中划为两部分，一个是页号P（页面数目），另一个是位移量W（物理块号）。

2.由已知条件求得页面数目P=2^32B/2^12B=2^20页，同时得出页号地址是20位。

A表示逻辑地址空间中的地址，L表示页面大小。

3.页表项：在页表中，一个页号与其对应的物理块号称之为一个页表项（由已知条件知道大小是32位）。故页表项的数目就等于页（面）数目即为2^20个，全部页表项（页表中从上往下数）所需的地址也就是20位。

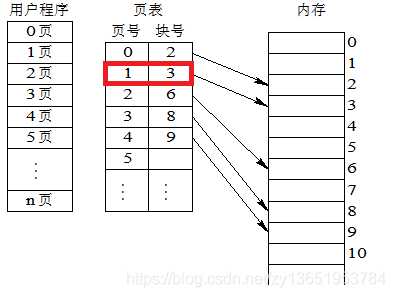

红框即为一个页表项，以此类推。

4.物理块号的地址=逻辑地址-页号地址=32-20=12位，因为并不是进程的每一个页面都要调入内存，所以只有部分页面有对应内存的物理块号，所以物理块号的大小（2^12）会小于页号大小(2^20)。
