STM32单片机开发入门(六) USB转TTL模块的介绍及使用

一.概要

STM32单片机引出来的串口(USART)，如果不加其他的接口电路，出来的信号就是TTL电平(+3.3V是逻辑高电平，0V是逻辑低电平)。
如果需要看串口的打印信息，一般是需要接一个电脑的串口调试软件，而现在的电脑一般的通信接口只有USB。USB口是没法和TTL串口直接通信的，因为接口不匹配，电平也不匹配，这时候就需要借助外围的模块来实现接口与电平的转换。
常规操作就是使用带CH340芯片或者PL2303芯片所制作的USB转串口模块。

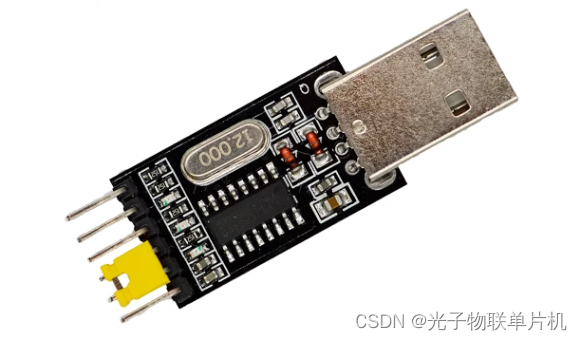

二.USB转TTL模块介绍

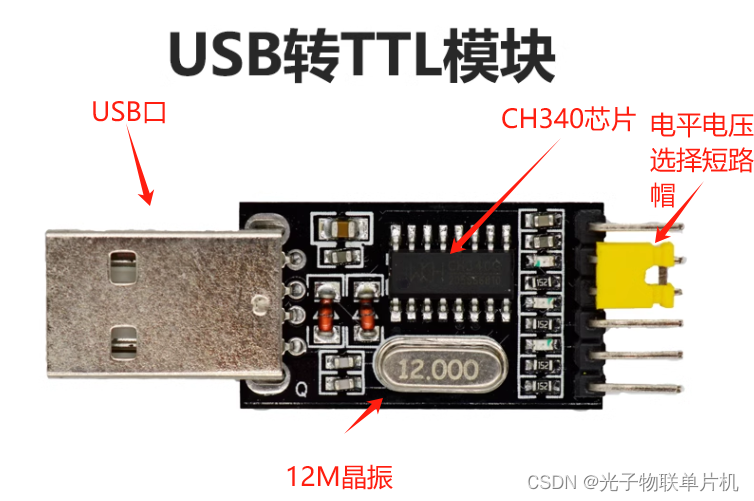

模块正面图：

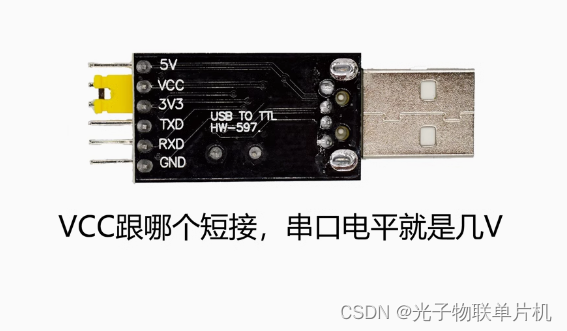

模块背面图：

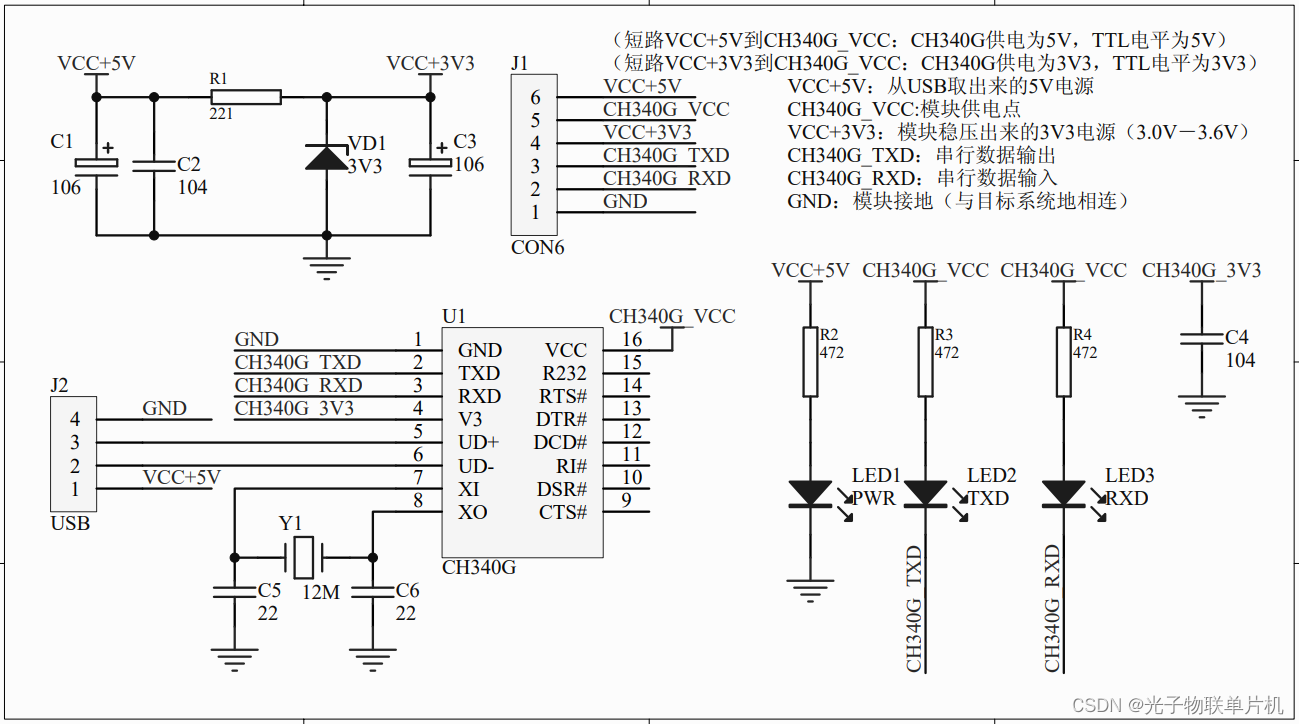

三.USB转TTL模块原理图

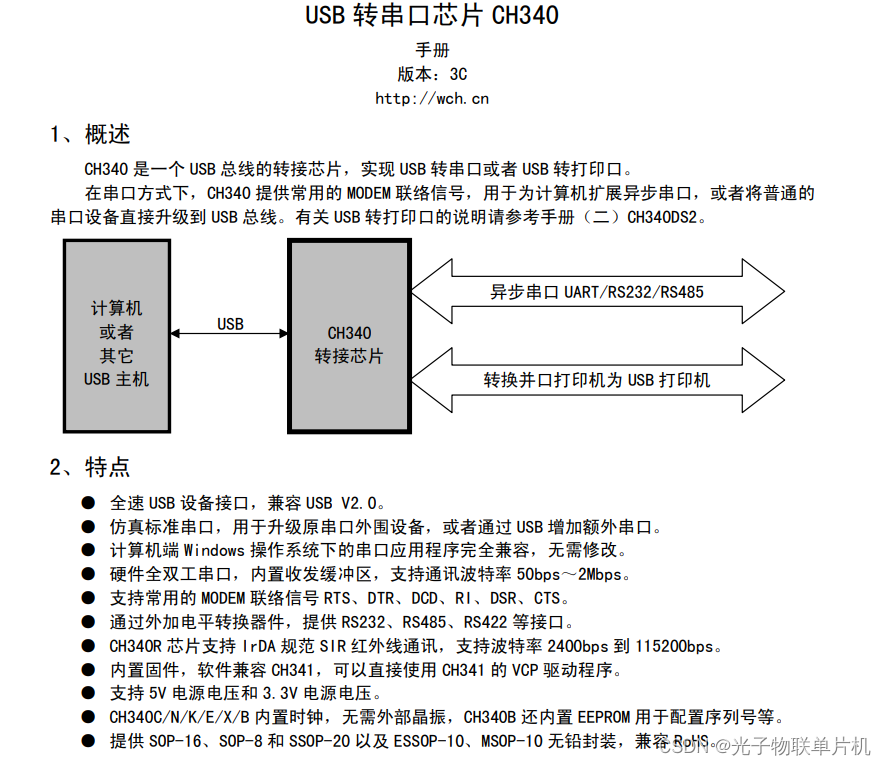

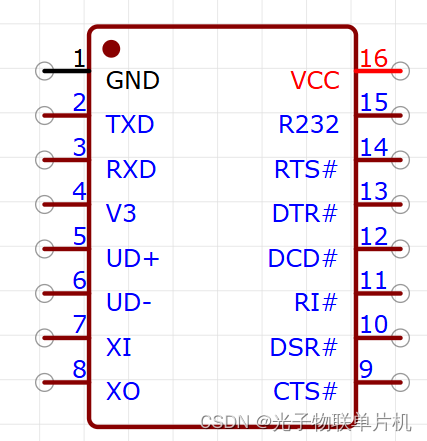

四.CH340芯片介绍

五.USB转TTL模块与STM32单片机通讯

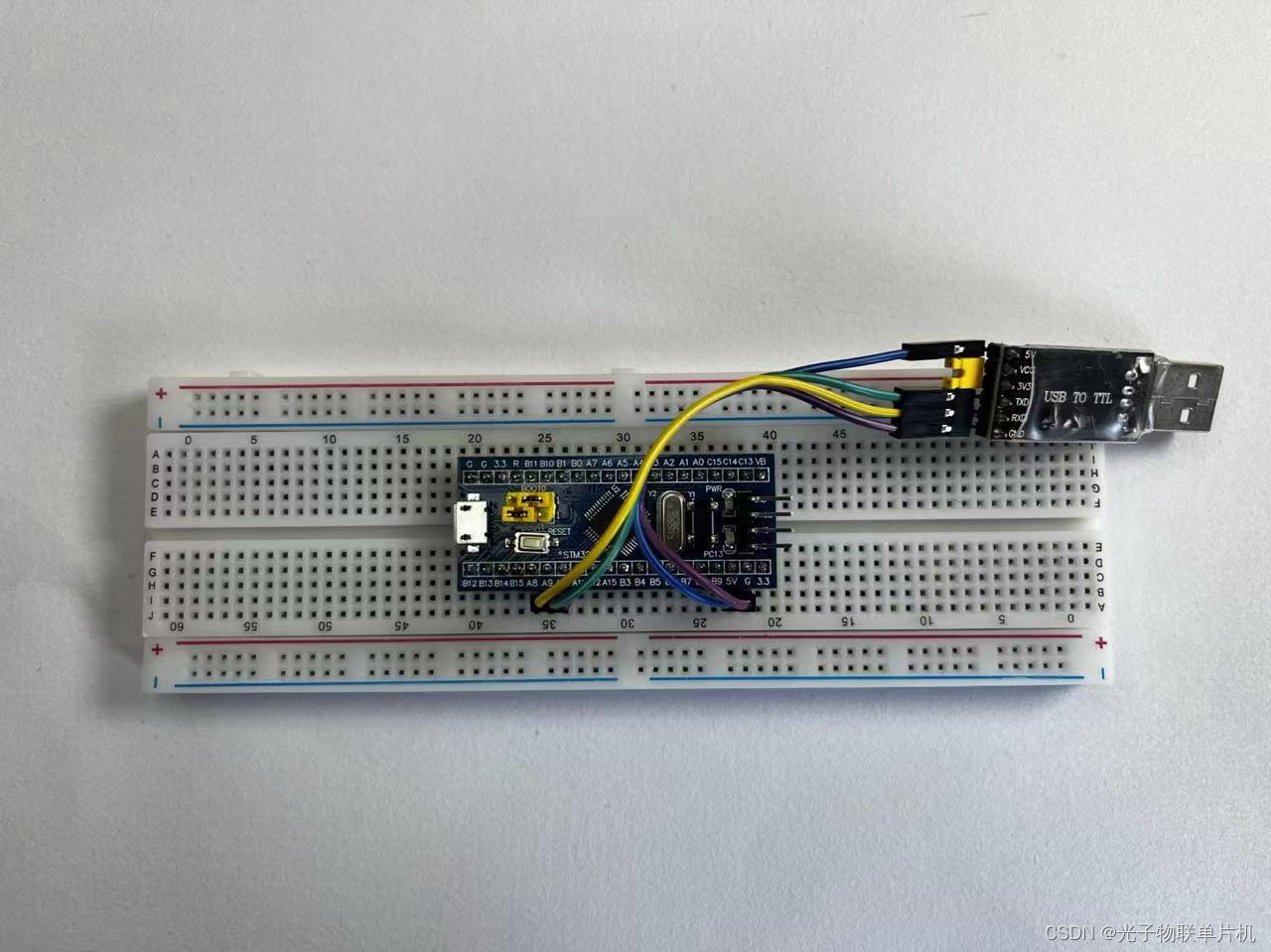

用 4 根杜邦线把模块与开发板相连
开发板 3.3-----模块 VCC
开发板 A9------模块 RXD
开发板 A10----模块 TXD
开发板 G-------模块 GND

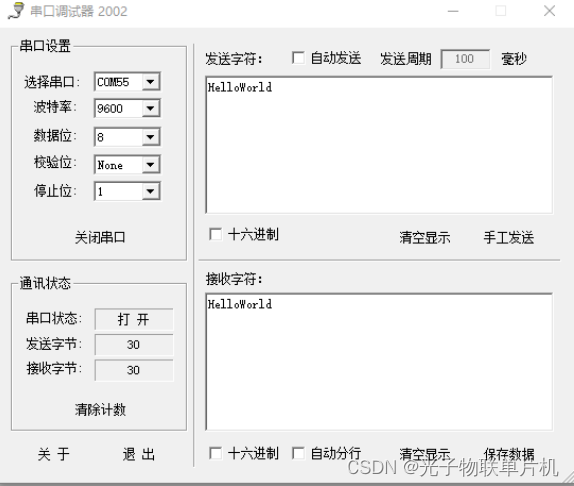

用ST-LINK下载器给单片机下载一个串口通讯的程序，全速运行，打开电脑串口调试器，打开串口，9600 波特率，8 位数据，无校验，在软件中发送Helloworld，板子能返回 Helloworld，说明板子串口通讯收发 OK。

六.用USB转TTL模块给STM32单片机下载程序

准备工作：
开发板上的BOOT0短路帽需要接到1位置(BOOT0引脚电平拉高)
模块上的5V----开发板的5V
模块上的TXD–开发板的A10
模块上的RXD–开发板的A9
模块上的GND–开发板的G

1.USB转TTL模块接上电脑USB口，打开STM32CubeProgrammer软件

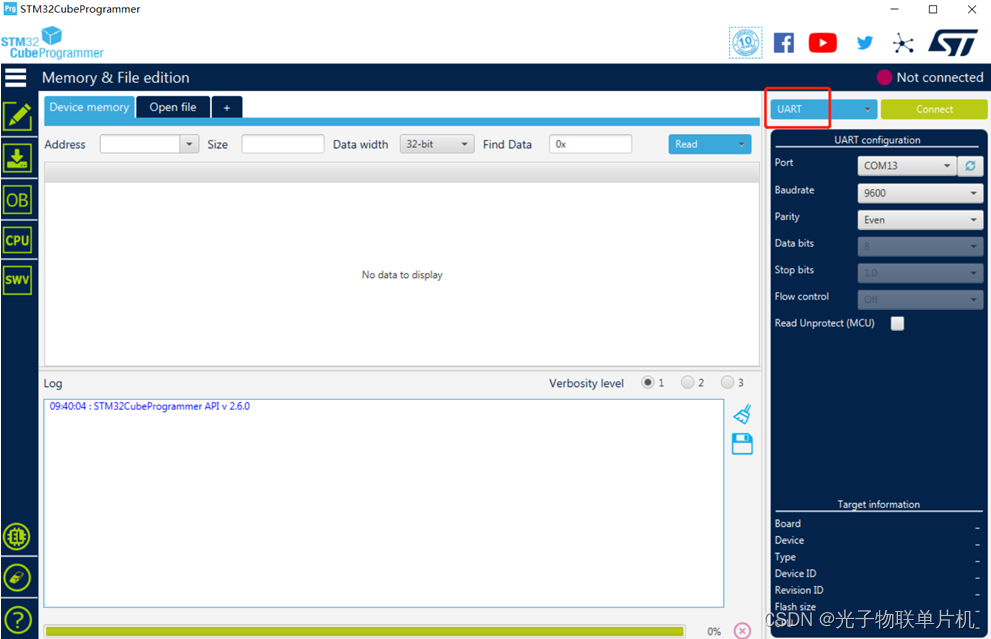

2.选择“UART”方式

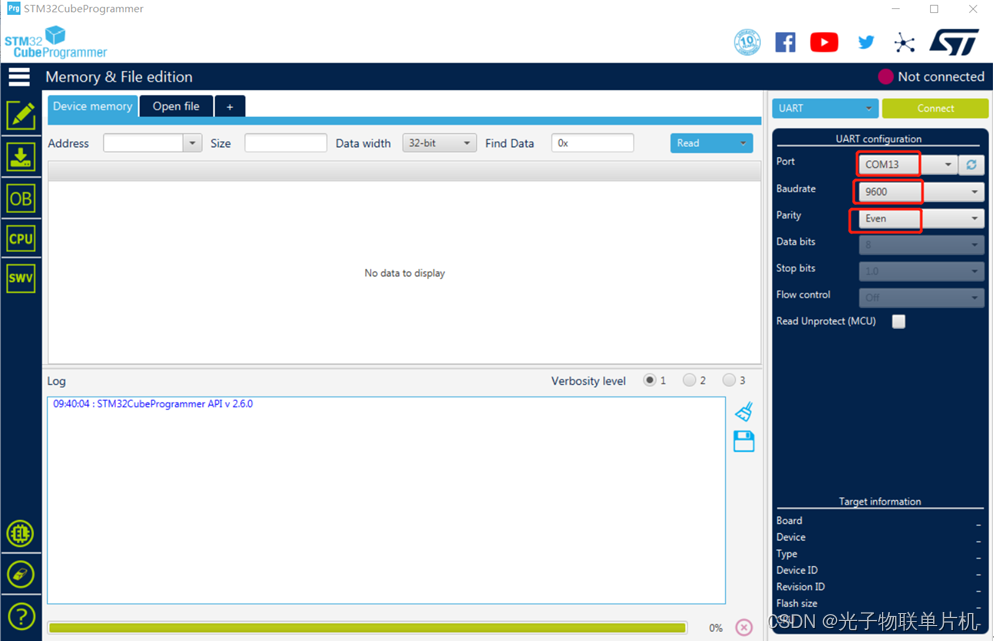

3.找到对应的串口port，波特率设置为9600，Parity选择“Even”，如下图：

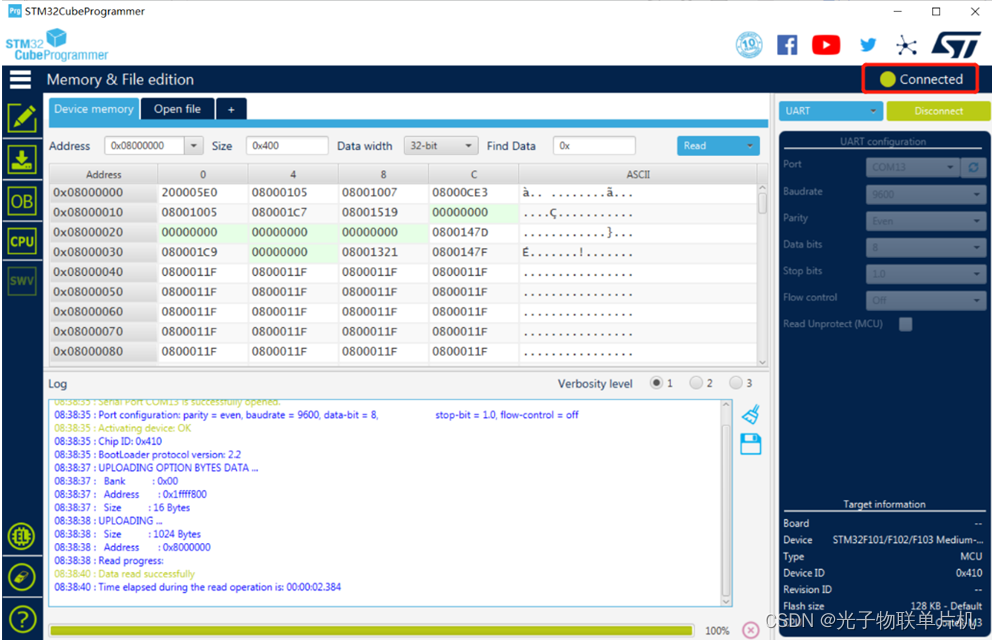

4.点击“Connect”进行连接，右上角出现“Connected”表示已连接成功

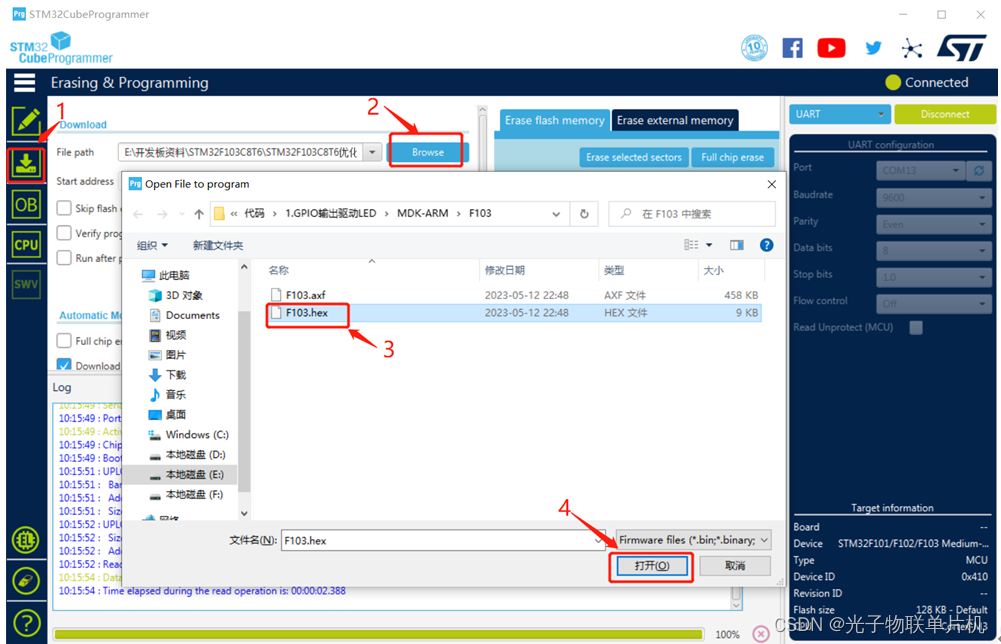

5.STM32Cubeprogrammer界面，点击load图标，再点Browse，找到例程目录下的hex文件，选中，点击“打开”

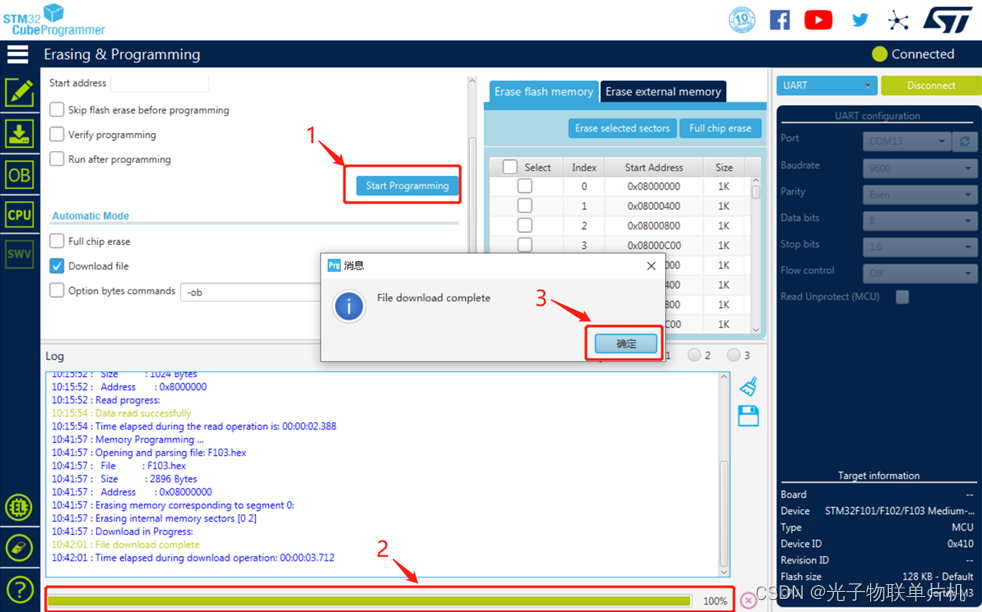

6.点击“Start Programming”,会出现下载进度条，下载完成后，会出现一个消息框，提示已下载完成，点击确定即可

7.拔掉USB转TTL模块，用短路帽把单片机板子上的BOOT0接回跟0连接(BOOT0引脚拉低)，按板子复位键，或者给板子重新上电，就能看到烧录例程的实验结果了。

七.小结

在STM32单片机的开发学习中，USB转TTL模块通常用于下载程序和数据通讯，跟STLINK比少了在线调试的功能。开发人员可以利用USB转TTL模块来与嵌入式设备进行通信，以验证设备功能和传输数据。
