上海了淼自动化技术合伙企业（有限合伙）为中国自动化行业提供超低价格、顶级性能的国产编码器。
262144圈纯机械齿轮多圈技术遥遥领先国内同行，与国际同步。
GME-58-MR系列RS485接口通讯机械多圈绝对值编码器当前售价580元起。
一、工具准备：

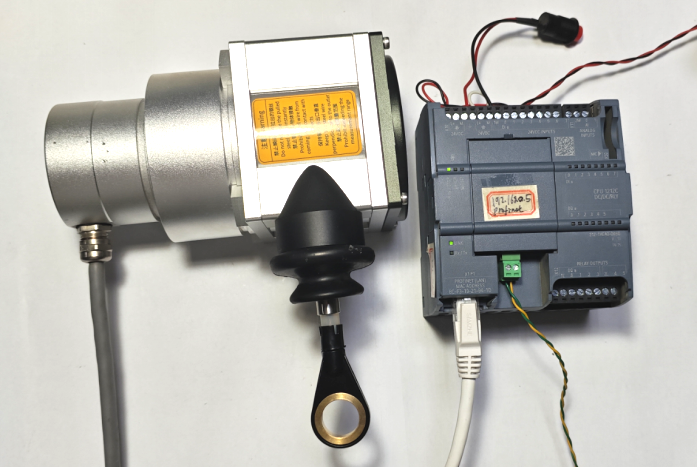

1．上海了淼RS485接口多圈编码器：
GME-58-MR-13/8-0.5-10/30-RS10-65-B一台，256圈8192分辨率。
2．安装博途软件TIA PortalV15软件电脑。
3．西门子PLC S7-1200系列CPU 1212C DC/DC/RLY，24V电源
4．CB1241 RS485 通信板
二、电气接线

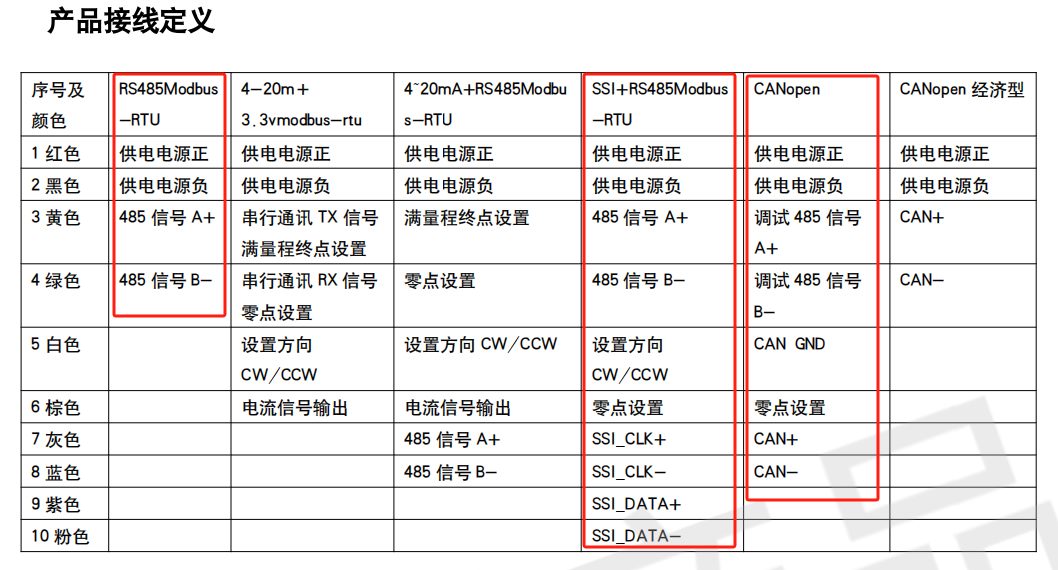

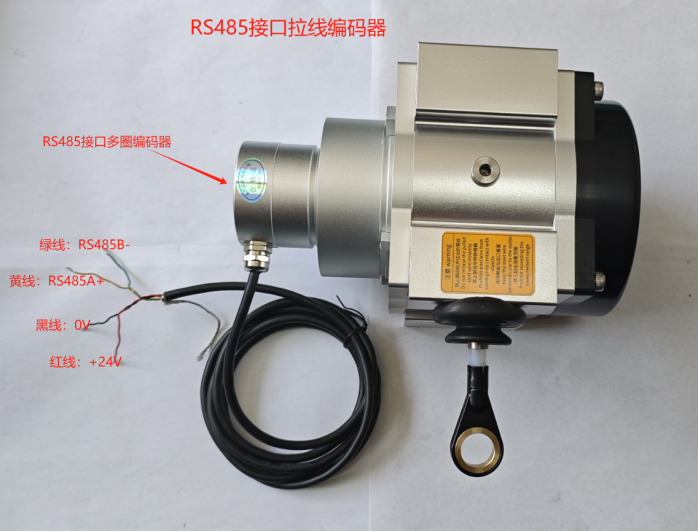

1．上海了淼RS485接口多圈编码器接线

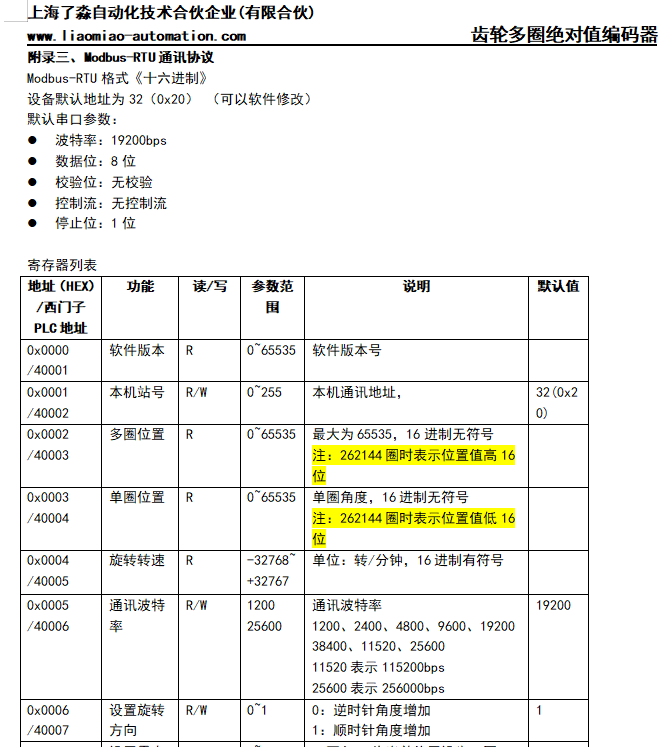

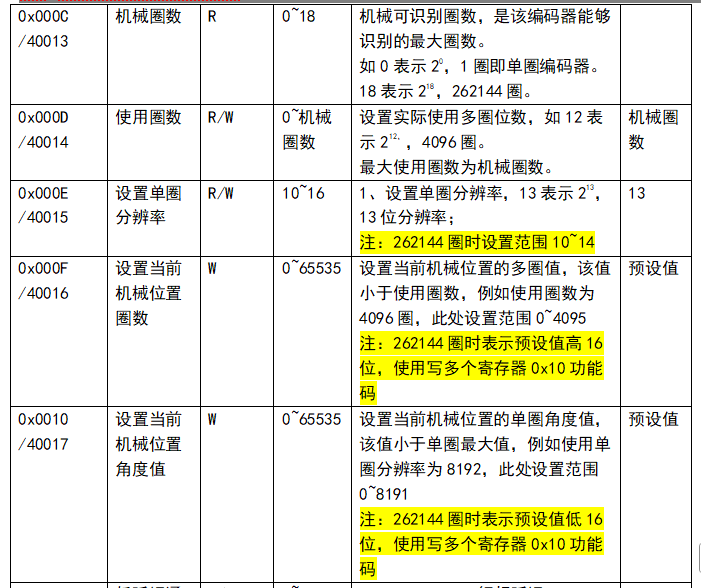

上海了淼多圈编码器RS485接口通讯参数：
通讯协议ModbusRTU，波特率19200bps，无校验，数据位8位，出厂默认站号32（0x20）。
2．CB1241 RS485 信号板接线

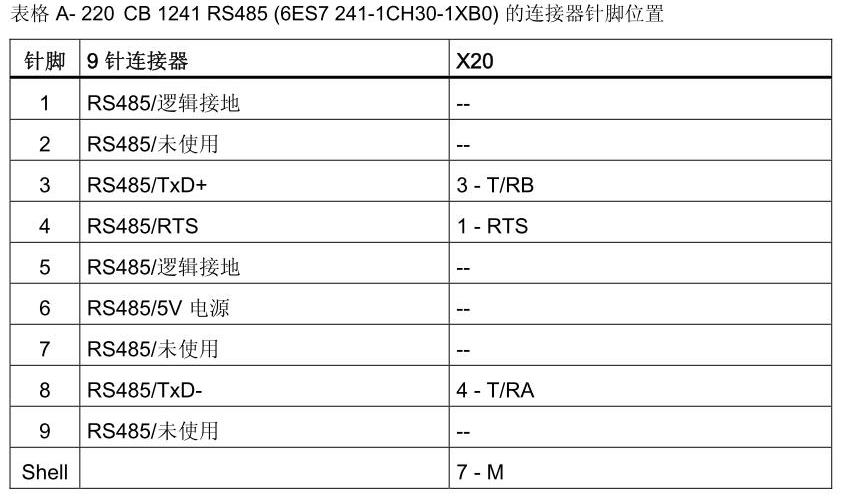

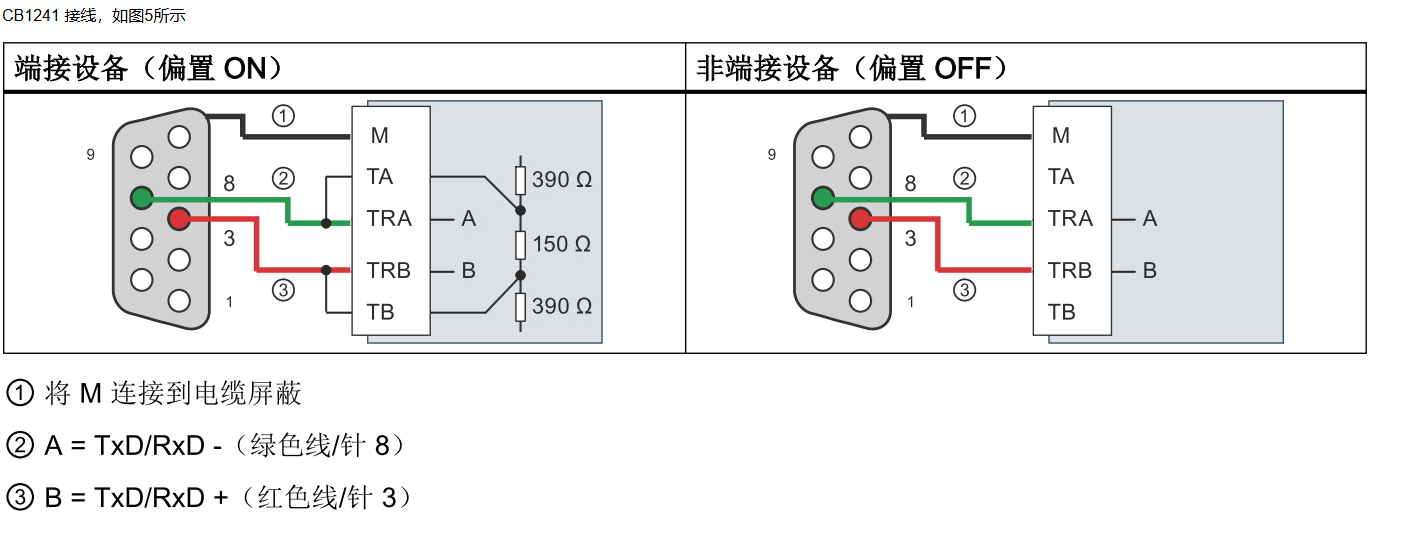

CB1241 RS485 信号板(安装在CPU机本体上) ，订货号为： 6ES7241-1CH30-1XB0 接线如图
注释： 3号针脚--RS485信号 B(+) ；8号针脚--RS485信号A(-)；5号针脚--接屏蔽等电位点。
三、软件教程

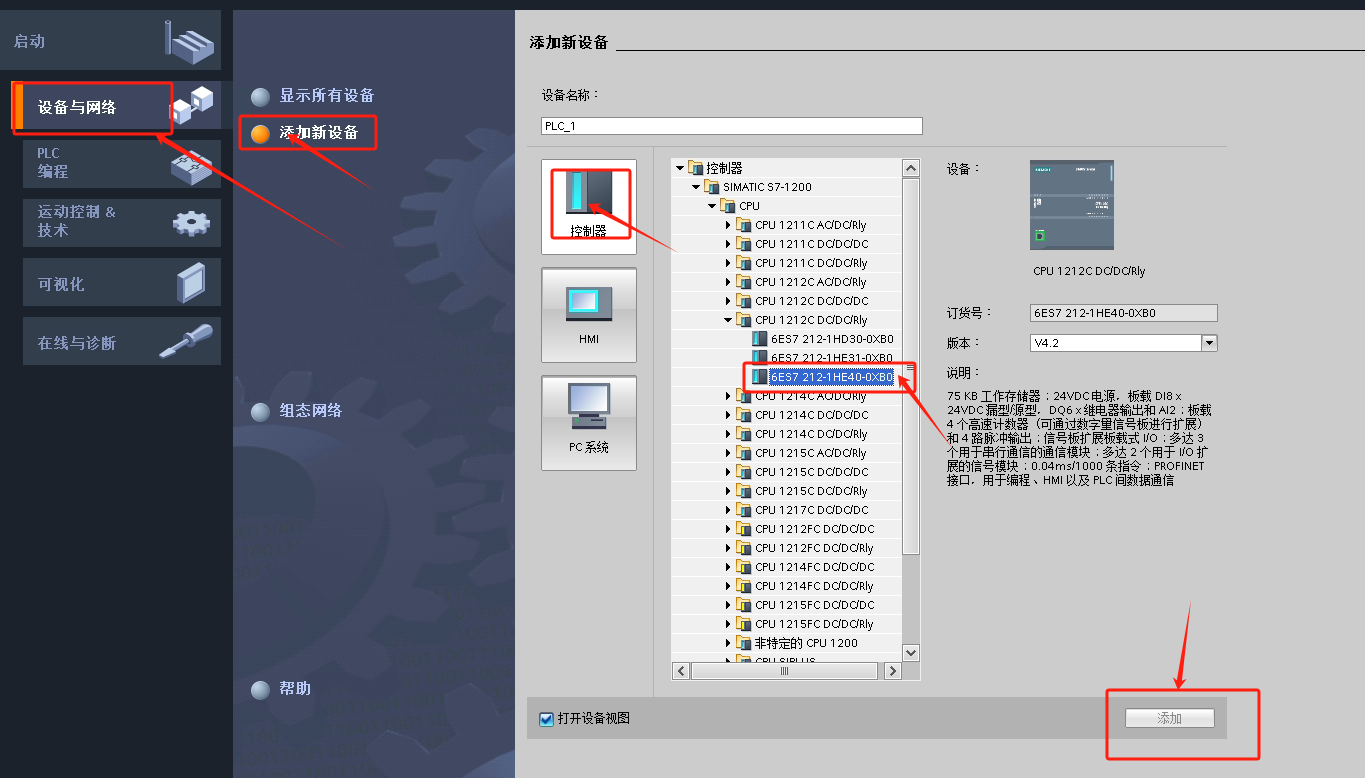

1．建立西门子S7-1200通讯项目工程

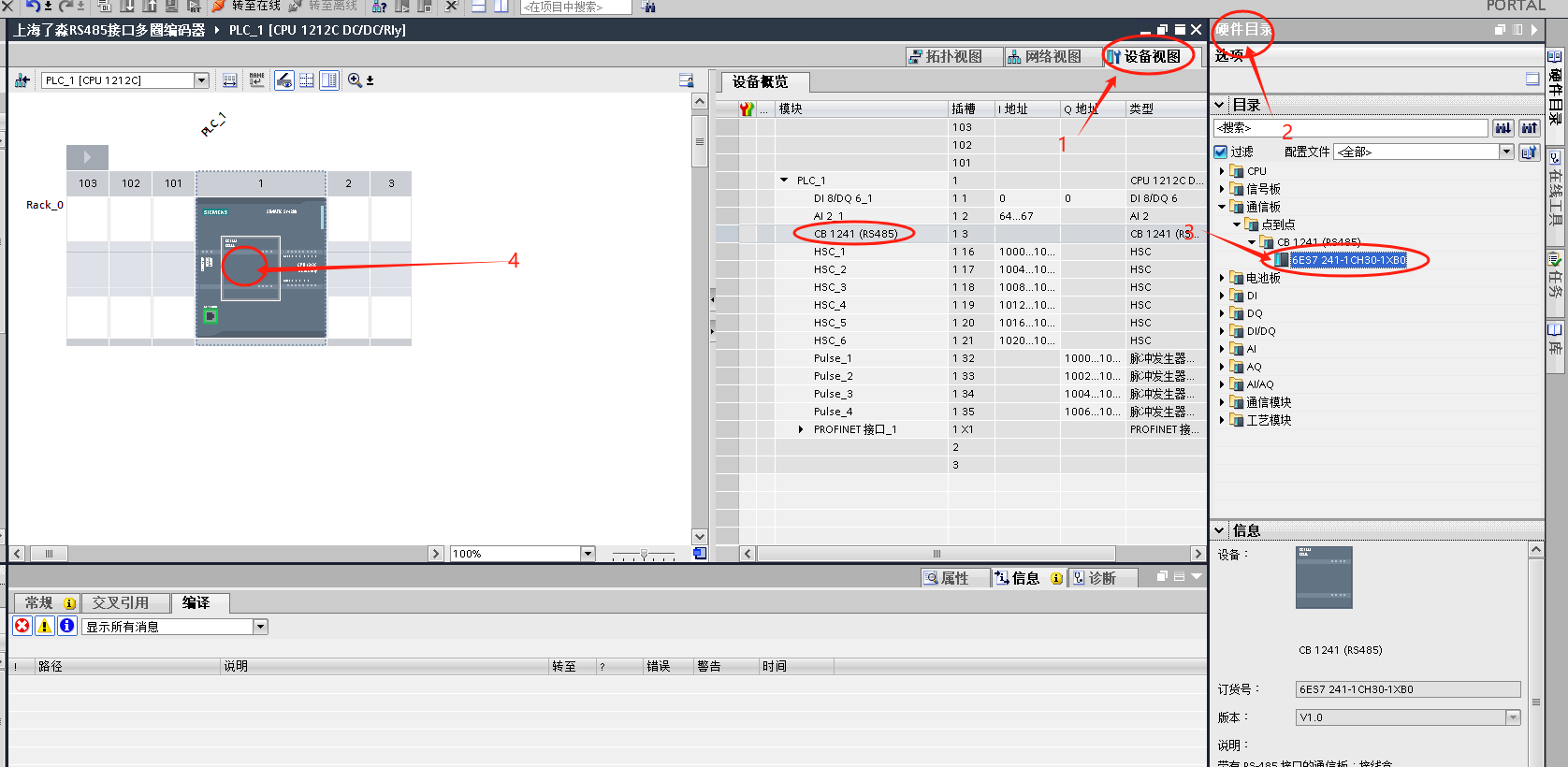

硬件设备组态：

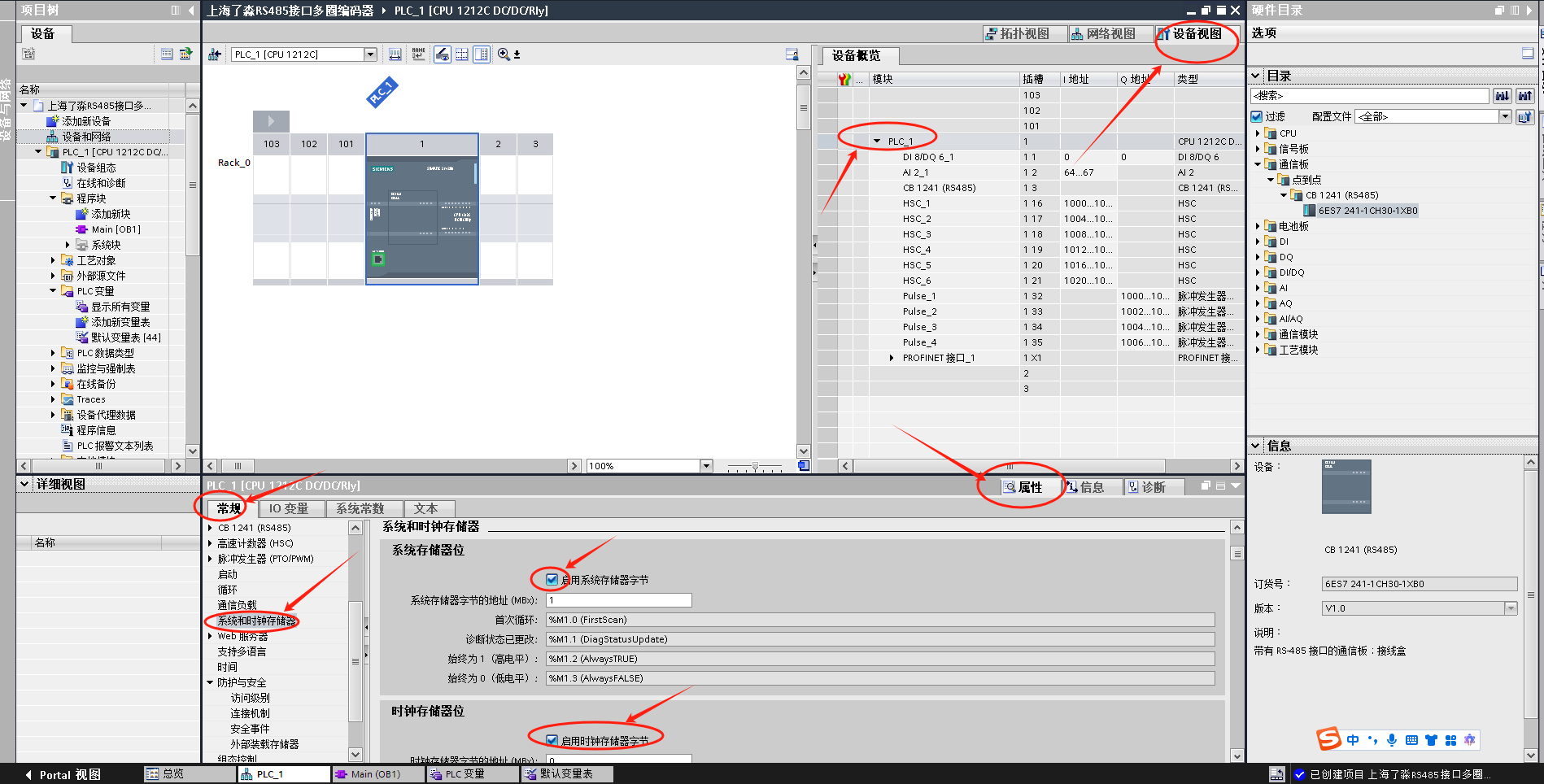

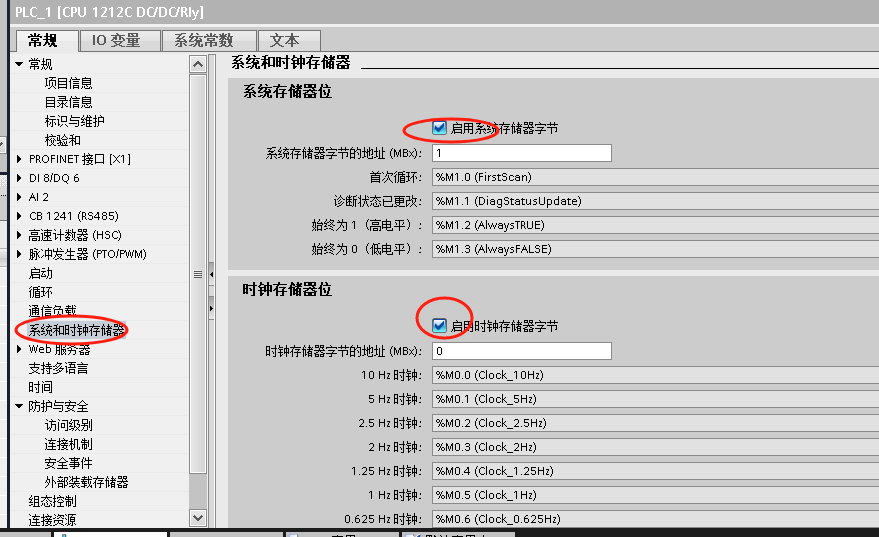

在PLC属性中选中常规->系统和时间存储器，使能特殊状态位，

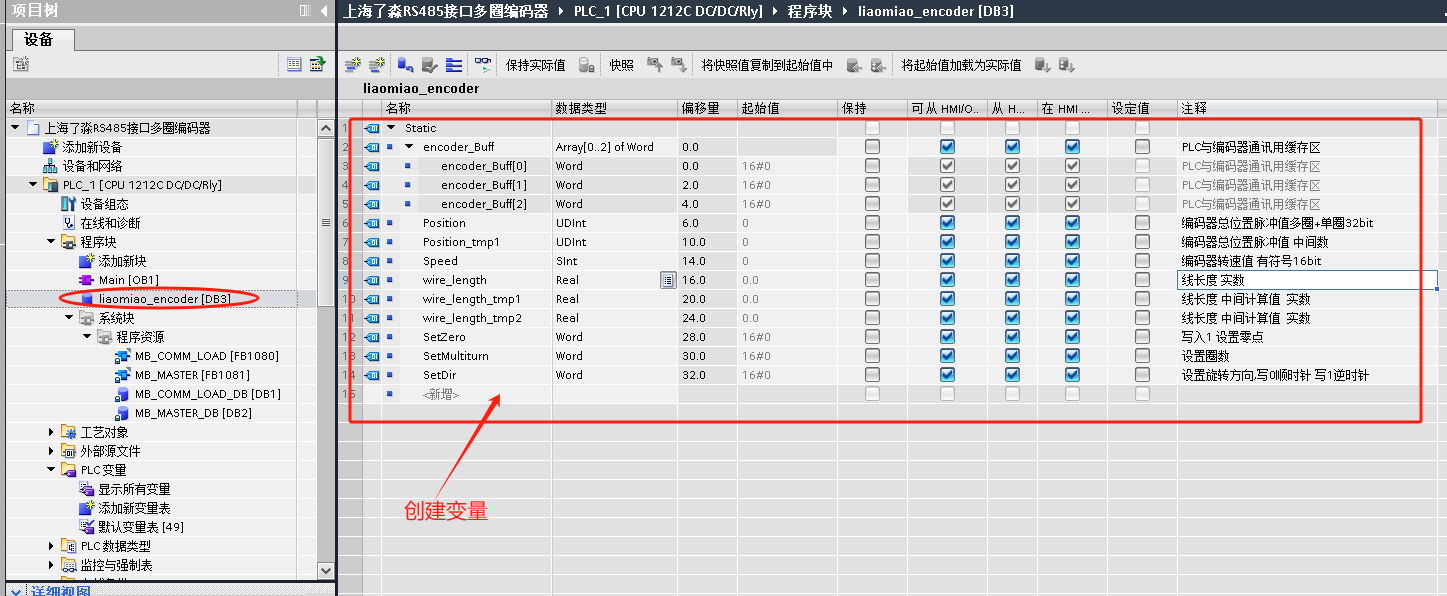

2．创建PLC变量

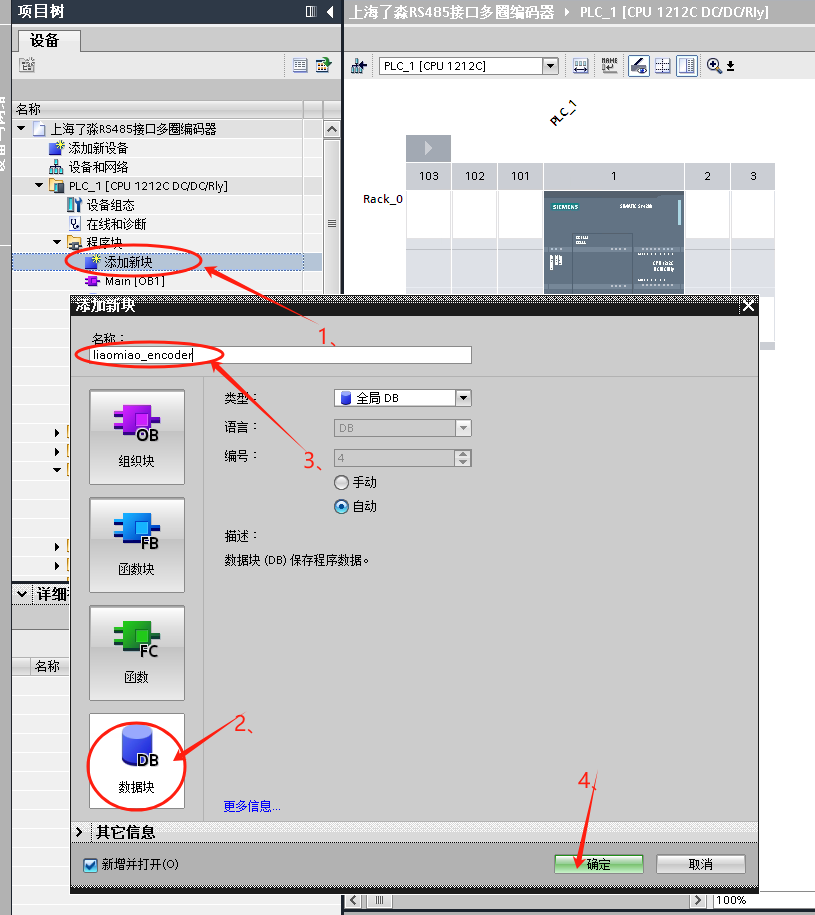

在程序块中 添加新的数据块，用于编码器通讯全局变量

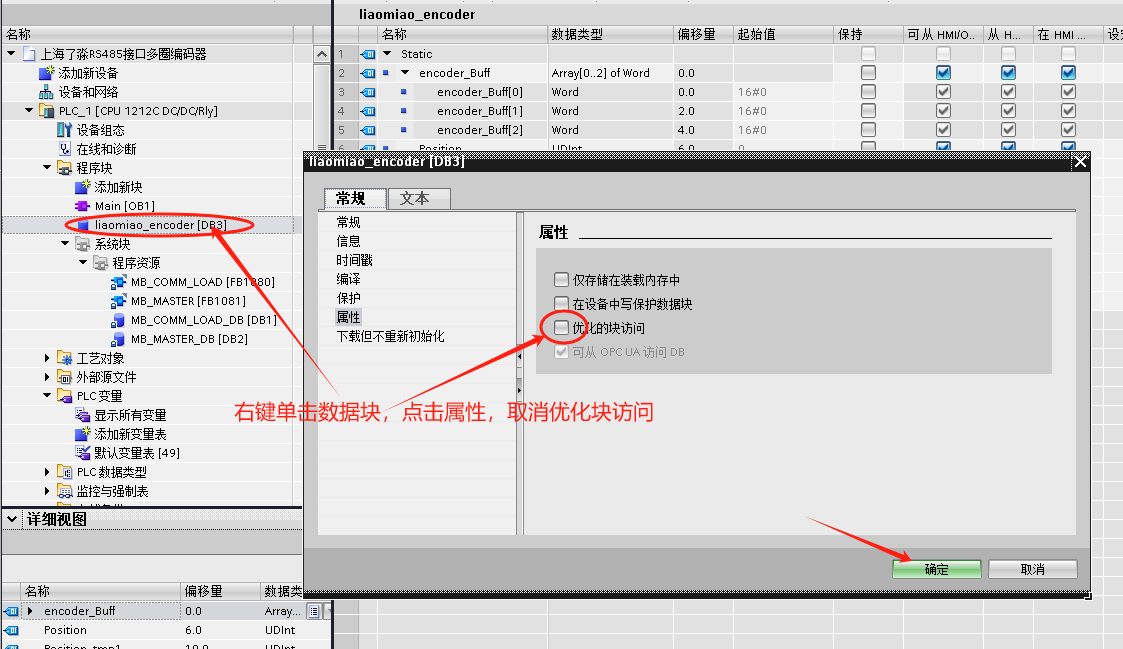

右键单击新建数据块，在属性中取消“优化的块访问”
3．创建PLC梯形图程序

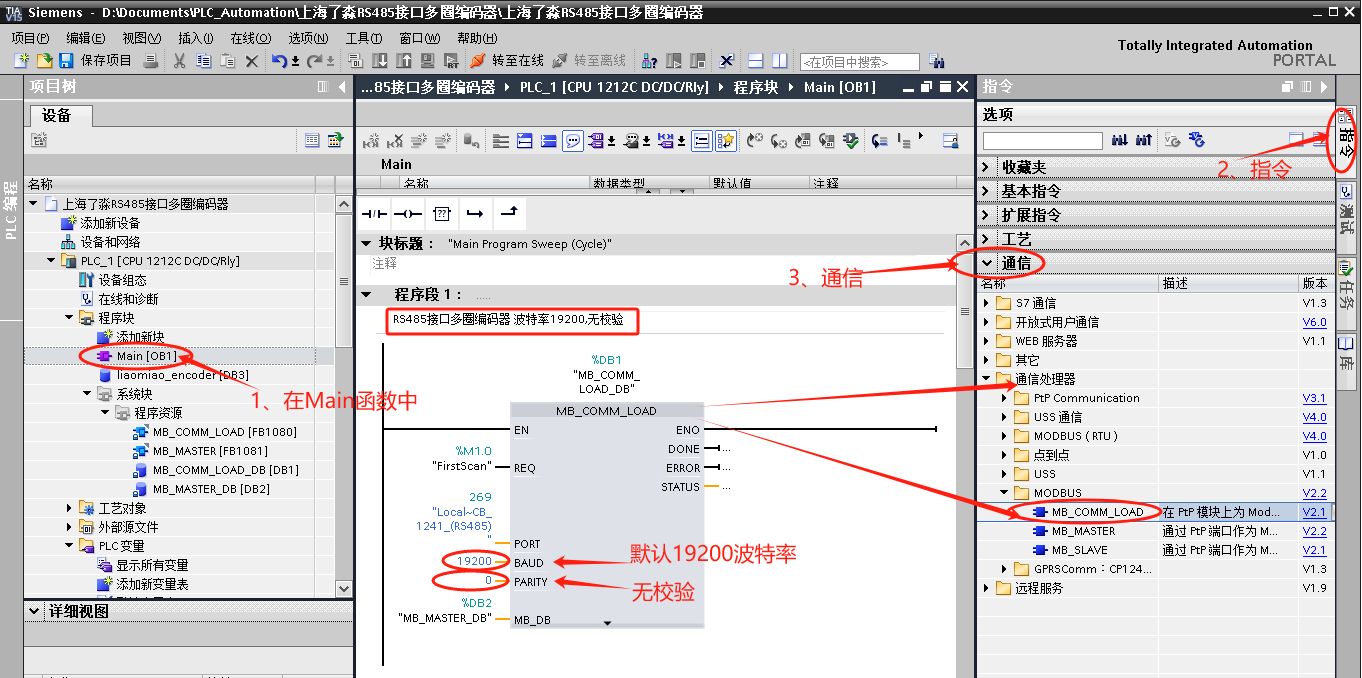

1、初始化RS45通讯
MB_COMM_LOAD指令用于组态端口使用 Modbus RTU 协议来通信，RS485接口多圈编码器 波特率19200,无校验

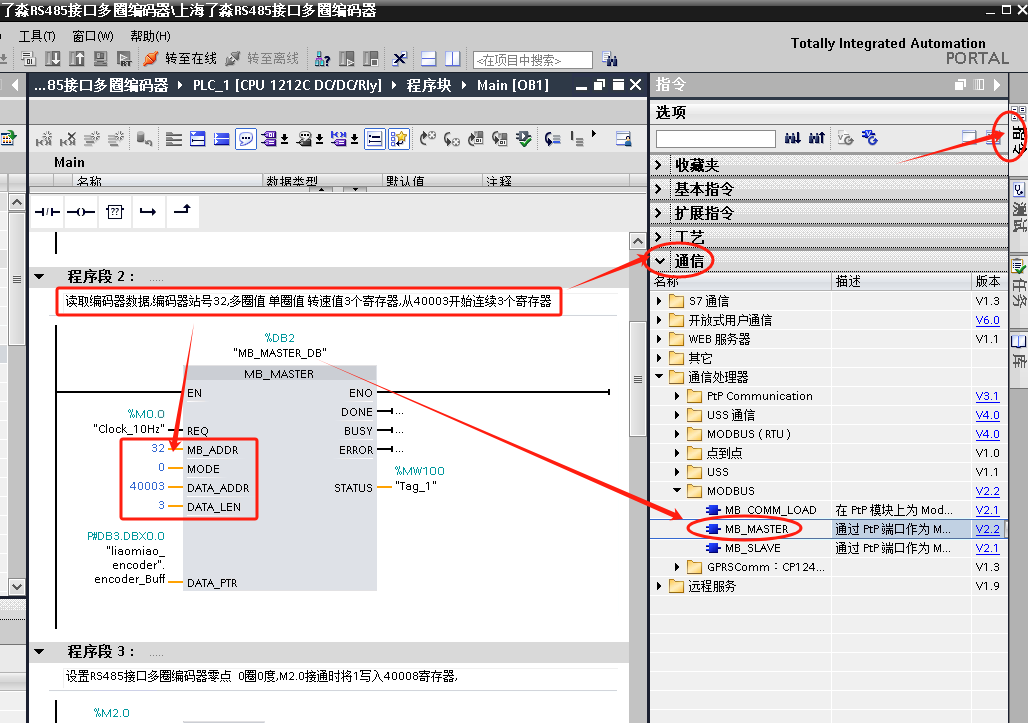

2、读取编码器数据
读取编码器数据,编码器站号32,多圈值 单圈值 转速值3个寄存器,从40003开始连续3个寄存器。

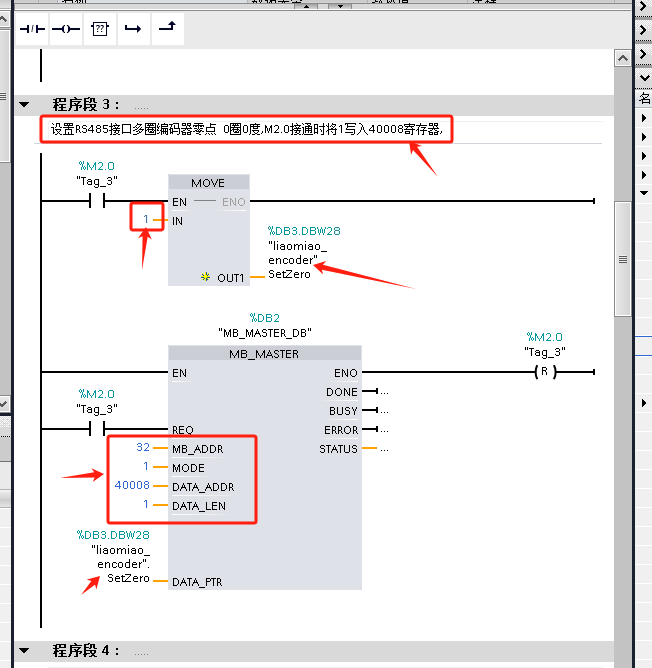

3、设置编码器零点

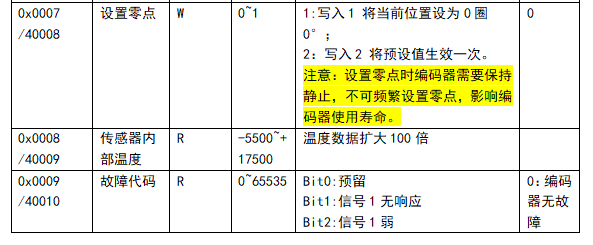

设置RS485接口多圈编码器零点 0圈0度,M2.0接通时将1写入40008寄存器。

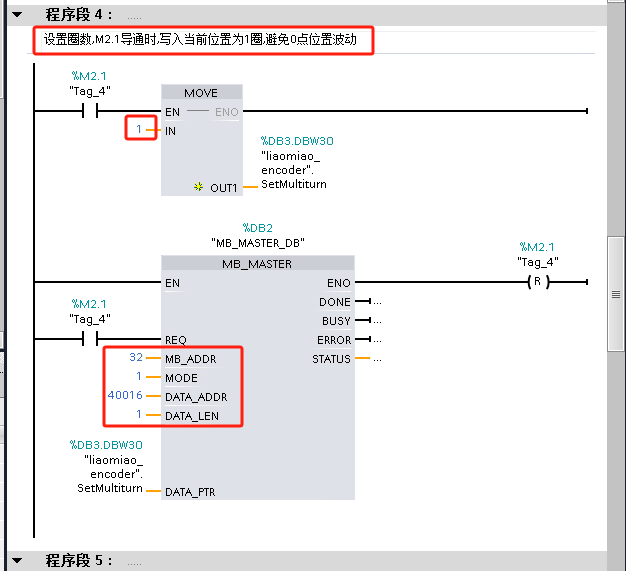

4、设置编码器指定圈数
设置圈数,M2.1导通时,写入当前位置为1圈,避免0点位置波动。

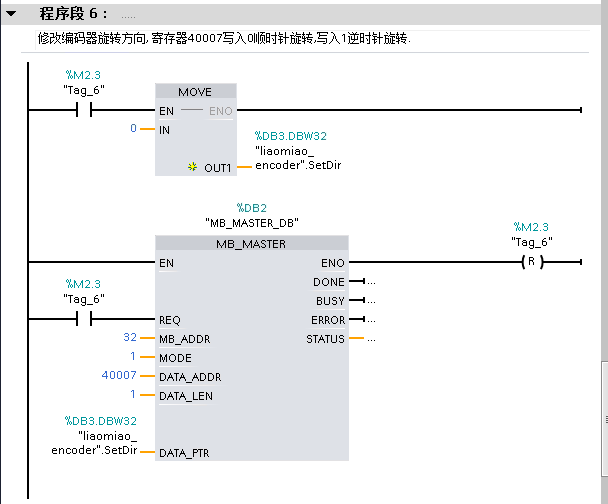

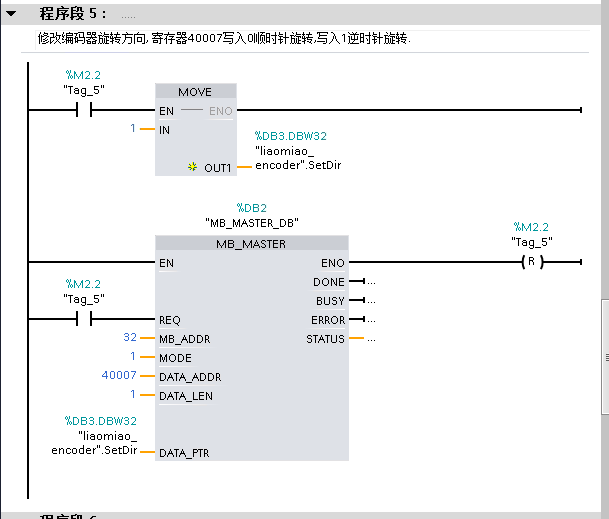

5、修改编码器旋转方向
修改编码器旋转方向, 寄存器40007写入0顺时针旋转,写入1逆时针旋转.

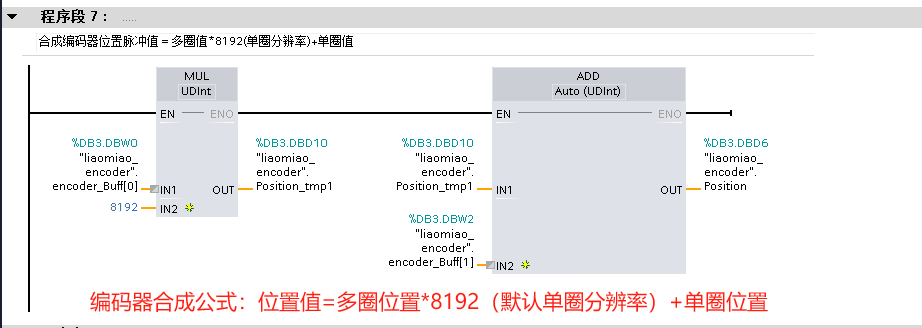

6、合成编码器总位置脉冲
编码器位置脉冲值 = 多圈值*8192(单圈分辨率)+单圈值

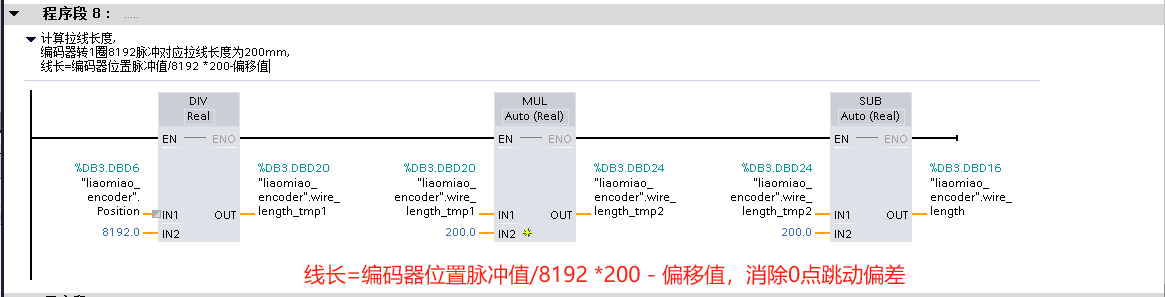

7、计算编码器移动距离
计算拉线长度,

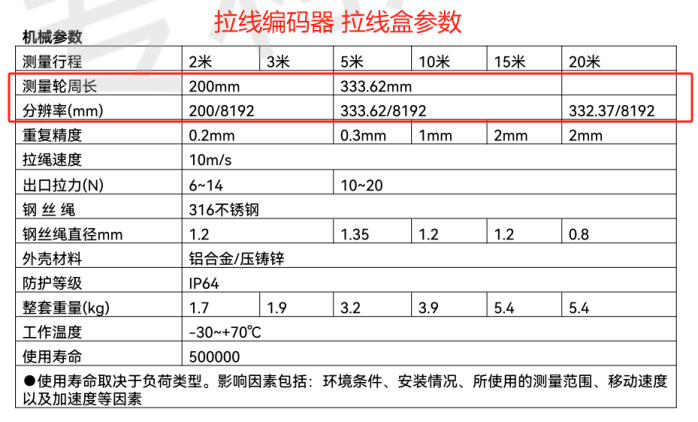

拉线盒行程2米，
换算关系：编码器转1圈是8192脉冲对应拉线长度为200mm,
线长=编码器位置脉冲值/8192 *200 - 偏移值，消除0点跳动偏差
