在Android Studio中自动生成包－类图

Fifi_0617

于 2022-09-01 09:15:06 发布

阅读量5.3k

点赞数 4

分类专栏： android 工具及相关文章标签： android studio android ide

本文链接：https://blog.csdn.net/zyfzhangyafei/article/details/126636358

版权

android 同时被 2 个专栏收录

83 篇文章

订阅专栏

工具及相关

35 篇文章

订阅专栏

这篇博客介绍了如何在Android Studio中安装和使用plantuml-parser插件以及Graphviz来生成类图。首先，通过AS的插件市场安装plantuml-parser，然后通过sudo apt-get install graphviz命令安装Graphviz，并将dot命令软链接到指定目录。最后，选择项目中的类或包，使用PlantUMLParser生成.puml文件，打开后即可查看类图。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、安装plantuml-parser插件

　　在ＡＳ中选择　File -> Settings -> Plugins 选择　Marketplace

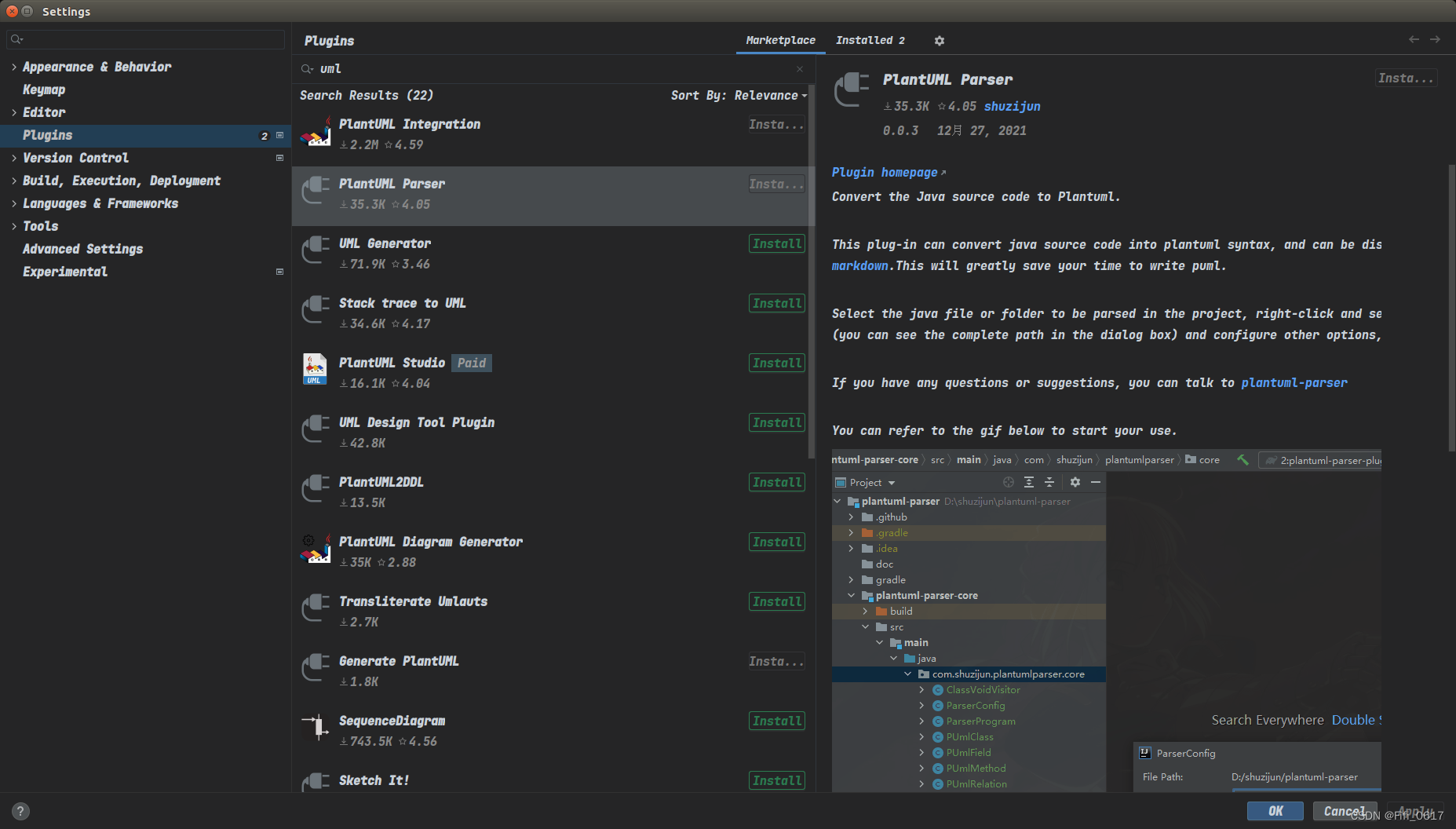

在搜索框中输入uml 　，　如下图：

二、安装graphviz

１、sudo apt-get install graphviz

2、sudo mkdir -p /opt/local/bin

　zhangyafei@zhangyafei-Vostro-3671:~/software/androidstudio/android-studio/bin$ whereis dot
dot: /usr/bin/dot /usr/share/man/man1/dot.1.gz

３、sudo cp /usr/bin/dot /opt/local/bin

三、使用

　选择一个或多个类，或者选择一个包，右键－》选择　PlantUML Parser 并填写好文件名，如blackview.puml

会在工程中生成blackview.puml。

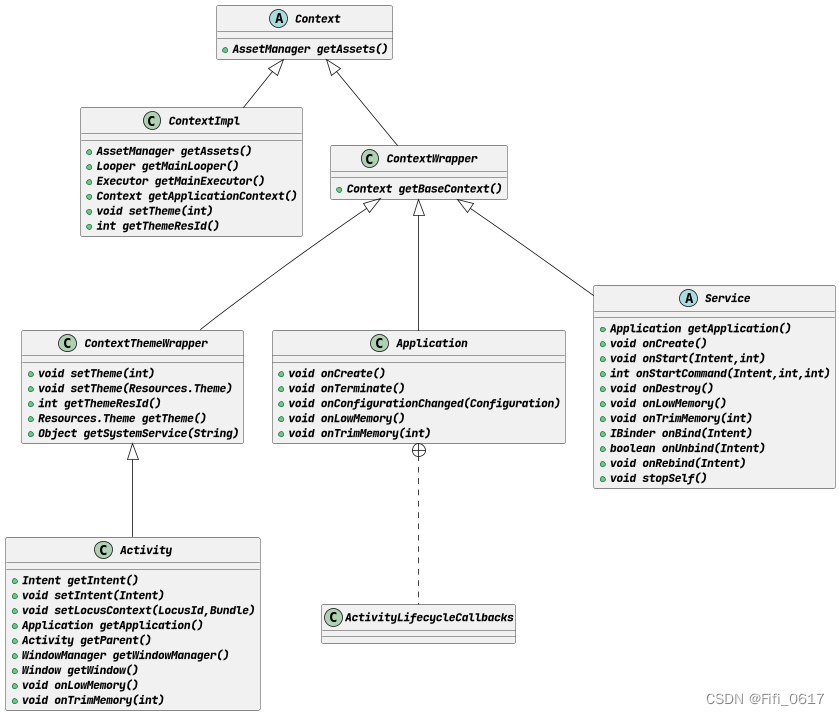

　在Android studio中打开该文件，即可看到对应的包－类图。如：
