栏目介绍: “论文快讯”栏目旨在精简地分享一周内发表在高水平期刊上的Metasurface领域研究成果,帮助读者及时了解领域前沿动态,如果对专栏的写法或内容有什么建议欢迎留言,后续会陆续开启其他专栏,敬请期待。
-
论文基本信息:
标题:Sub-wavelength optical lattice in 2D materials
作者:
Supratik Sarkar(马里兰大学联合量子研究所);
Mahmoud Jalali Mehrabad(马里兰大学联合量子研究所);
Daniel G. Suárez-Forero(马里兰大学联合量子研究所);
Liuxin Gu(马里兰大学材料科学与工程系);
Christopher J. Flower(马里兰大学联合量子研究所);
Lida Xu(马里兰大学联合量子研究所);
Kenji Watanabe(日本国立材料科学研究所);
Takashi Taniguchi(日本国立材料科学研究所);
Suji Park(布鲁克海文国家实验室功能纳米材料中心);
Houk Jang(布鲁克海文国家实验室功能纳米材料中心);
通讯作者 You Zhou(马里兰大学材料科学与工程系);
通讯作者 Mohammad Hafezi(马里兰大学联合量子研究所)发表时间:2025年3月26日(其中2024年12月23日投稿,2025年2月24日返修,2025年3月26日接收)
发表期刊:Science Advances(JCR-Q1,IF=11.7) -
论文快览:
-
解决的问题
在光诱导量子与拓扑材料非平衡现象的研究中,传统自由空间光学技术受限于衍射极限,导致空间分辨率不足且光-物质相互作用效率低下。现有纳米等离子体器件虽能增强局域场,但传播距离短且功能单一,无法实现亚波长尺度下的非局域泵浦-探测调控。尤其在高功率需求下,传统方案因局部热噪声与泵浦串扰难以精确解析低维材料(如MoSe₂单层)的激子动力学,制约了光晶格效应与非线性现象的研究深度。提出的方法
本研究提出基于超表面等离子体极化激元(MPP)的非局域泵浦-探测架构,通过银纳米槽阵列构建一维亚波长光学晶格。设计周期150 nm、高度160 nm的银纳米槽结构,利用电子束光刻与反应离子刻蚀制备MPP器件,结合hBN封装的MoSe₂单层实现强场局域。泵浦激光通过顶部耦合器激发MPP模式,在距泵浦点3 μm处利用宽带探测光监测激子的AC斯塔克位移。通过有限时域差分法(FDTD)优化MPP的等频轮廓,抑制700-800 nm波段的衍射效应,确保极化激元无衍射传播。实现的效果
实验验证MPP非局域泵浦方案使AC斯塔克位移达0.65 nm,所需泵浦功率(0.33 mW)较传统自由空间方案降低90倍。激子线宽因亚波长电场调制展宽约1 nm(局部泵浦无此效应),与理论模型误差<±0.15 nm。MPP器件在3 μm传播长度下功率传输较二维银基底提升50倍,电场强度局域增强达130倍,成功在4 K低温下实现10 nm空间精度的激子能量调制。创新点分析
本研究的核心突破在于等离子体超表面与非局域光物理的深度融合:理论层面,首次建立MPP等频轮廓与激子动力学的关联模型,通过无衍射传播特性突破传统等离子体器件的空间限制;技术层面,开发晶圆级银纳米槽阵列制备工艺,结合hBN/MoSe₂异质结转移技术,实现光-物质相互作用的亚波长精准操控;系统层面,构建分离式泵浦-探测架构,将热噪声抑制两个数量级,为光致超导、量子霍尔效应等研究提供了高灵敏、低干扰的实验范式。该工作填补了等离子体工程与量子材料调控间的技术鸿沟,推动了芯片兼容型光控器件的发展。
-
论文重要图文:
摘要:超表面通过亚波长结构精准调控光波振幅、相位与偏振特性,有力推动了量子超全息成像技术发展。然而现有量子全息方法仅能控制成像面振幅或相位单一参数,导致缺乏偏振分布的标量全息术存在成像通道受限问题。本研究实验验证了基于纠缠信号-闲置光子对的向量超全息术,实现远程调控多通道量子成像。通过同步控制成像面两交叉偏振全息图像的振幅比及其相位差,偏振分布随入射偏振态实现动态调控。精准的对应关系确保32种入射偏振态的正确重建,平均保真度达94.78%。该技术使得纠缠闲置光子可远程调控信号光子重建的全息图像,信噪比高达10.78 dB(最大混合量子态下仍保持该性能)。这种基于纠缠态的向量超全息术具备更大的偏振态信息容量,将为小型化量子成像系统与高效量子态层析技术发展提供新路径。

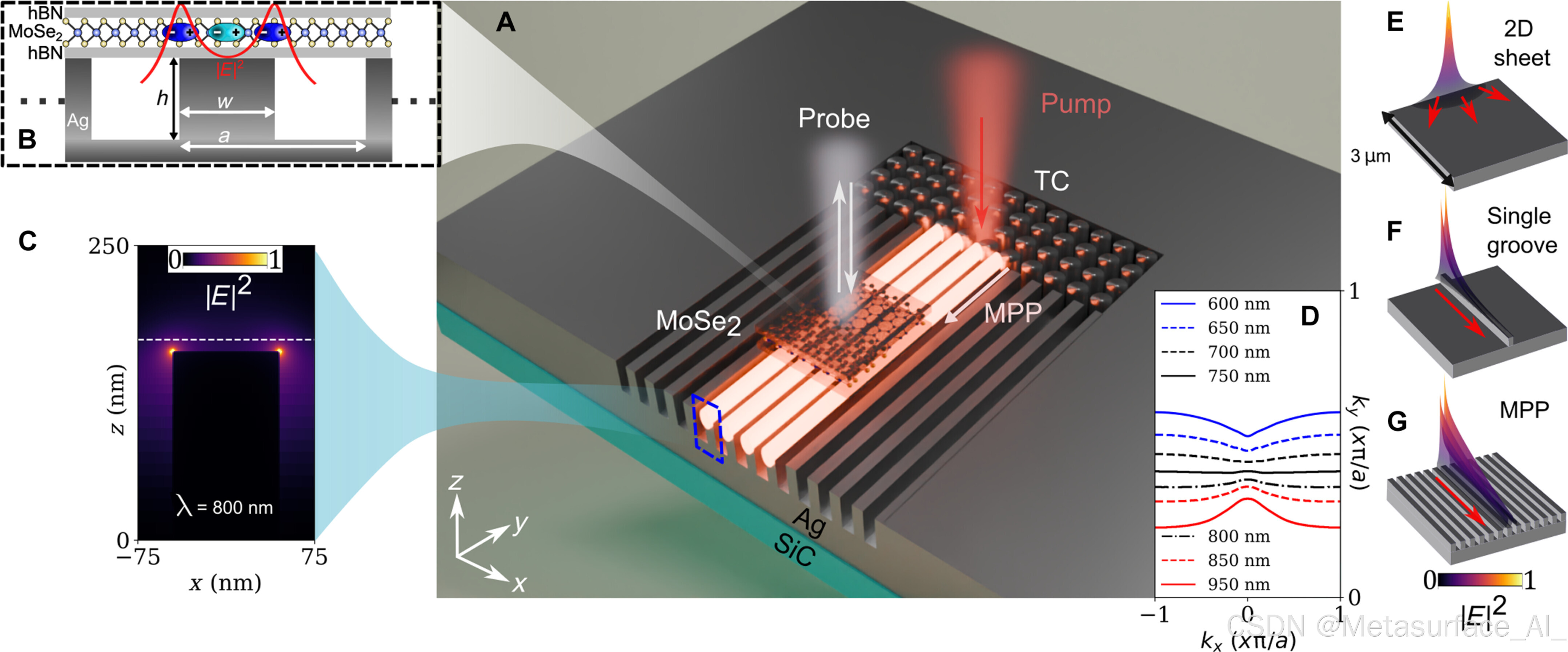

图1 | 激子亚衍射非局域泵浦-探测光谱学。a) 基于银沟槽一维晶格超表面等离子体激元(MPPs)诱导MoSe2单层交流斯塔克位移的方案。泵浦激光(红光束)通过顶部耦合器(TC)激发周期性调制的MPPs模式。该MPP器件设计在700-800 nm波段(接近MoSe2激子共振~750 nm)实现强局域等离子体激元沿晶格y方向传播且衍射可忽略。宽带探测激光(白光)用于激子表征。b) 器件截面示意图:六方氮化硼封装MoSe2位于银沟槽结构上方。晶格周期a=150 nm,高度h=160 nm,宽度w=90 nm。红线显示800 nm泵浦下MoSe2单层处电场强度平方∣E∣²的强空间调制,激子在电场强度峰值处呈现较大蓝移。c) 器件x-z截面归一化电场强度∣E∣²分布,水平虚线标定过渡金属二硫化物(TMD)位置(表面上方10 nm)。d) MPP器件等频线图显示700-800 nm波长范围内衍射抑制特性。e-g) 时域有限差分法(FDTD)仿真对比800 nm下三种结构SPP传播损耗:二维银基底(e)、单沟槽波导(f)、本MPP器件(g)。激发源为表面上方10 nm处偶极子。

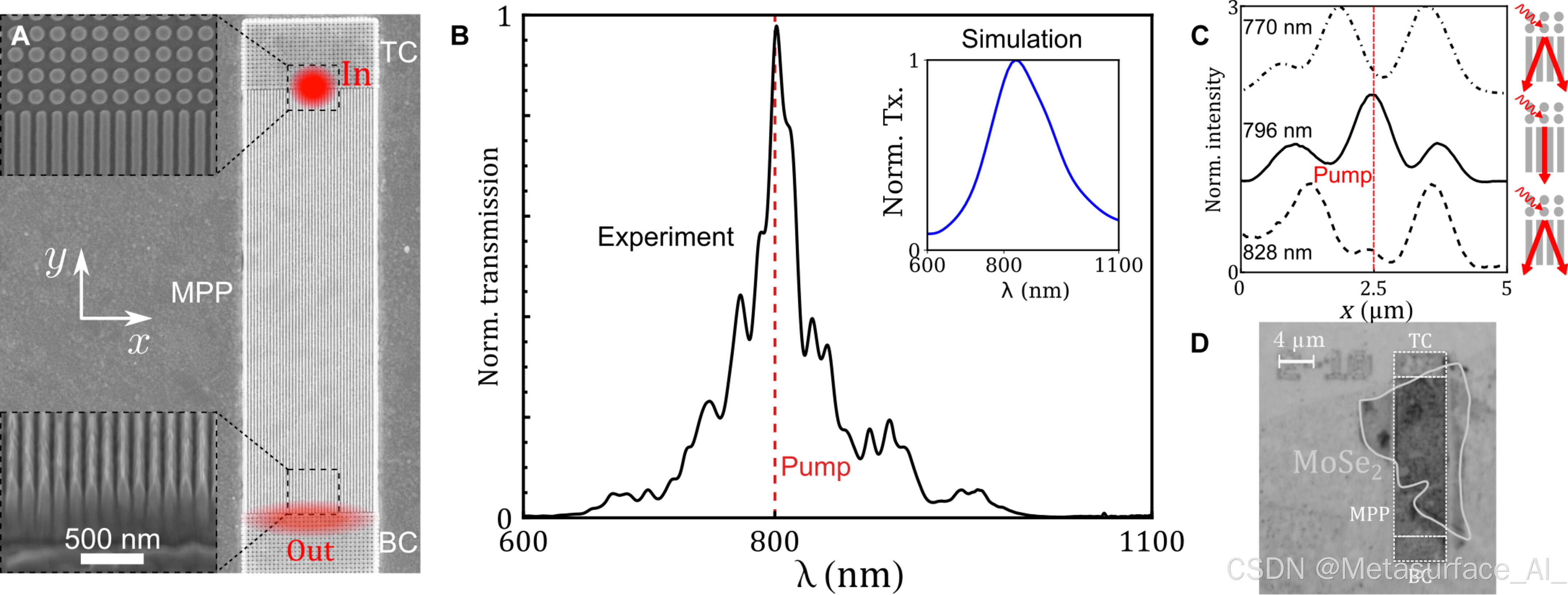

图2 | MPP器件加工与表征。a) 加工MPP器件的扫描电镜(SEM)图像。一维沟槽阵列两端设置顶部耦合器(TC)与底部耦合器(BC)实现MPPs的输入与输出。左上插图为TC与沟槽局部放大,左下为沟槽截面透视图。b) MPP器件透射谱(经宽带输入激光谱归一化)显示800 nm泵浦波长附近透射峰。插图为仿真透射谱。c) 输出耦合器在770、796、828 nm波长下的发射空间分布,红色虚线标定泵浦激光位置。d) MoSe2单层堆叠后器件的伪彩色显微图像,虚线框标注TC、BC及MPP器件区域。

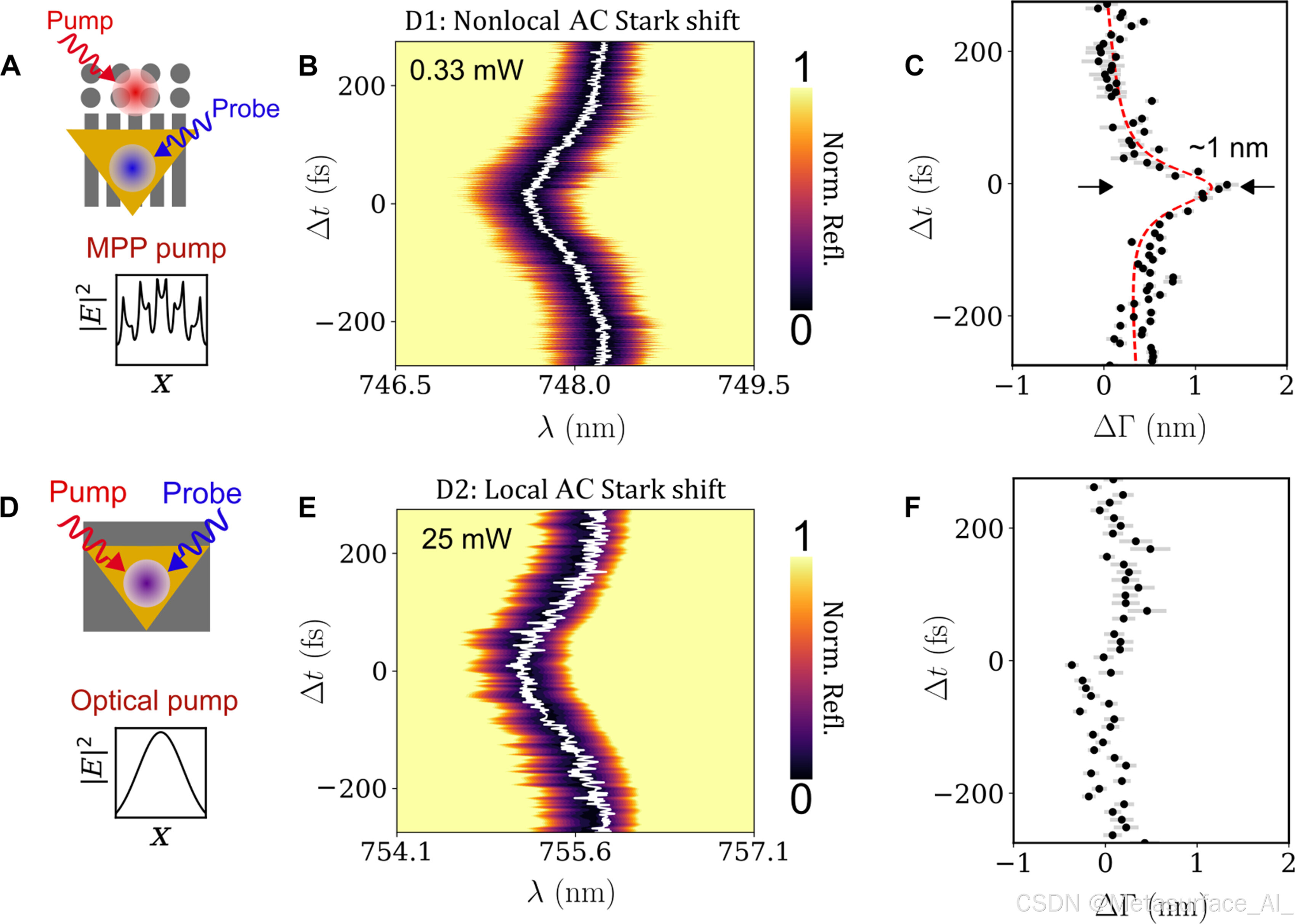

图3 | MPP诱导激子能量的非局域调控。a) 亚衍射空间调制MPP泵浦实现非局域交流斯塔克位移测量方案:泵浦光通过TC激发超表面MPPs模式,在距离泵浦点约3微米处探测MoSe2激子。b) 器件D1中非局域交流斯塔克位移随泵浦-探测脉冲延迟变化测量结果,白线为数值拟合提取的激子峰波长。c) 数值拟合获得的激子线宽变化ΔΓ。d) 传统局域交流斯塔克位移测量方案:使用衍射受限高斯光泵浦。e) 器件D2(银基底MoSe2)局域交流斯塔克位移测量结果。f) 局域测量中激子线宽变化ΔΓ,误差棒表示数值拟合参数估计标准差。
参考文献:
- Supratik Sarkar et al.,Sub-wavelength optical lattice in 2D materials.*Sci. Adv.*11,eadv2023(2025).
DOI:10.1126/sciadv.adv2023
