[超表面论文快讯-1215 Optica-微型化高效快照偏振立体成像技术-南京大学

栏目介绍： “论文快讯”栏目旨在精简地分享一周内发表在高水平期刊上的Metasurface领域研究成果，帮助读者及时了解领域前沿动态，如果对专栏的写法或内容有什么建议欢迎留言，后续会陆续开启其他专栏，敬请期待。

• 论文基本信息：

  标题：Miniaturized high-efficiency snapshot polarimetric stereoscopic imaging

  作者：
  Boyan Fu（南京大学电子科学与工程学院）；
  Xuxi Zhou（南京大学电子科学与工程学院）；
  Tianyue Li（南京大学电子科学与工程学院）；
  Hao Zhu（南京大学电子科学与工程学院）；
  Zhen Liu（南京大学电子科学与工程学院）；
  Shiyu Zheng（南京大学电子科学与工程学院）；
  Yifan Zhou（南京大学电子科学与工程学院）；
  Yiwan Yu（南京大学电子科学与工程学院）；
  通讯作者 曹汛（南京大学电子科学与工程学院）；
  通讯作者 王漱明（南京大学电子科学与工程学院）；

  王振林（南京大学电子科学与工程学院）

  通讯作者 祝世宁院士（南京大学电子科学与工程学院）

  发表时间：2025年3月11日（其中2024年11月21日投稿，2025年2月5日返修，2025年2月13日接收）
  发表期刊：Optica（JCR-Q1，IF=8.4）

• 论文快览：

  • 解决的问题
    在光诱导量子与拓扑材料非平衡现象的研究中，传统自由空间光学技术受限于衍射极限，导致空间分辨率不足且光-物质相互作用效率低下。现有纳米等离子体器件虽能增强局域场，但传播距离短且功能单一，无法实现亚波长尺度下的非局域泵浦-探测调控。尤其在高功率需求下，传统方案因局部热噪声与泵浦串扰难以精确解析低维材料（如MoSe₂单层）的激子动力学，制约了光晶格效应与非线性现象的研究深度。

    提出的方法
    本研究提出基于超表面等离子体极化激元（MPP）的非局域泵浦-探测架构，通过银纳米槽阵列构建一维亚波长光学晶格。设计周期150 nm、高度160 nm的银纳米槽结构，利用电子束光刻与反应离子刻蚀制备MPP器件，结合hBN封装的MoSe₂单层实现强场局域。泵浦激光通过顶部耦合器激发MPP模式，在距泵浦点3 μm处利用宽带探测光监测激子的AC斯塔克位移。通过有限时域差分法（FDTD）优化MPP的等频轮廓，抑制700-800 nm波段的衍射效应，确保极化激元无衍射传播。

    实现的效果
    实验验证MPP非局域泵浦方案使AC斯塔克位移达0.65 nm，所需泵浦功率（0.33 mW）较传统自由空间方案降低90倍。激子线宽因亚波长电场调制展宽约1 nm（局部泵浦无此效应），与理论模型误差<±0.15 nm。MPP器件在3 μm传播长度下功率传输较二维银基底提升50倍，电场强度局域增强达130倍，成功在4 K低温下实现10 nm空间精度的激子能量调制。

    创新点分析
    本研究的核心突破在于等离子体超表面与非局域光物理的深度融合：理论层面，首次建立MPP等频轮廓与激子动力学的关联模型，通过无衍射传播特性突破传统等离子体器件的空间限制；技术层面，开发晶圆级银纳米槽阵列制备工艺，结合hBN/MoSe₂异质结转移技术，实现光-物质相互作用的亚波长精准操控；系统层面，构建分离式泵浦-探测架构，将热噪声抑制两个数量级，为光致超导、量子霍尔效应等研究提供了高灵敏、低干扰的实验范式。该工作填补了等离子体工程与量子材料调控间的技术鸿沟，推动了芯片兼容型光控器件的发展。

论文重要图文：

摘要：立体成像通过多视角密集光学数据采集揭示物体三维形貌。传统主动方法依赖结构光照明，被动方法需庞大光学组件，制约便携实时立体成像系统发展。本研究提出基于偏振超构透镜的微型化被动快照偏振立体成像（SPSIM）方案。该方案在效率上超越商用偏振相机，实现圆偏振（CP）分量分离以获取全斯托克斯参数。通过将偏振物理先验嵌入神经网络，显著提升三维重建精度，单次拍摄即可实现低平均绝对误差的即时立体成像。引入CP信息改善三维表面细节重建，深度精度达0.15 mm以内。SPSIM系统适于极端环境下微型设备集成，推动新一代高分辨率三维成像技术发展。

结论：本研究展示了一种基于高消光比偏振超构透镜的微型即时偏振立体成像系统，可被动捕获效率达65%的偏振图像。通过全斯托克斯参数计算，结合物理先验驱动的神经网络架构实现三维物体重建，最终纹理重构精度达0.15 mm，平均绝对误差显著优化。该方法将超构光子器件与计算视觉融合，利用偏振相关物理先验从偏振数据中精确恢复表面法线信息。机器学习与物理模型的协同显著增强三维重建的鲁棒性与准确性。圆偏振信息的引入有效提升表面细节重建精度，凸显全斯托克斯成像对高保真三维重构的关键作用。通过多视角点云数据融合，成功重构复杂物体的完整三维模型。该技术不仅降低系统复杂度，更提升成像分辨率，为被动紧凑型三维成像系统提供创新方案。虽然当前研究聚焦室内物体三维重建，但其偏振光（尤其是极端环境下CP光）的信息保持特性，可拓展至雾霾、水下等恶劣环境的高分辨率成像与表面恢复。此外，该技术可集成于便携设备实现人脸识别、增强现实、生物显微等复杂应用。所提算法模块亦可独立应用于同类系统实现高精度重建。本研究为融合光谱成像或相位衬度成像实现单次拍摄多维信息获取开辟新途径。

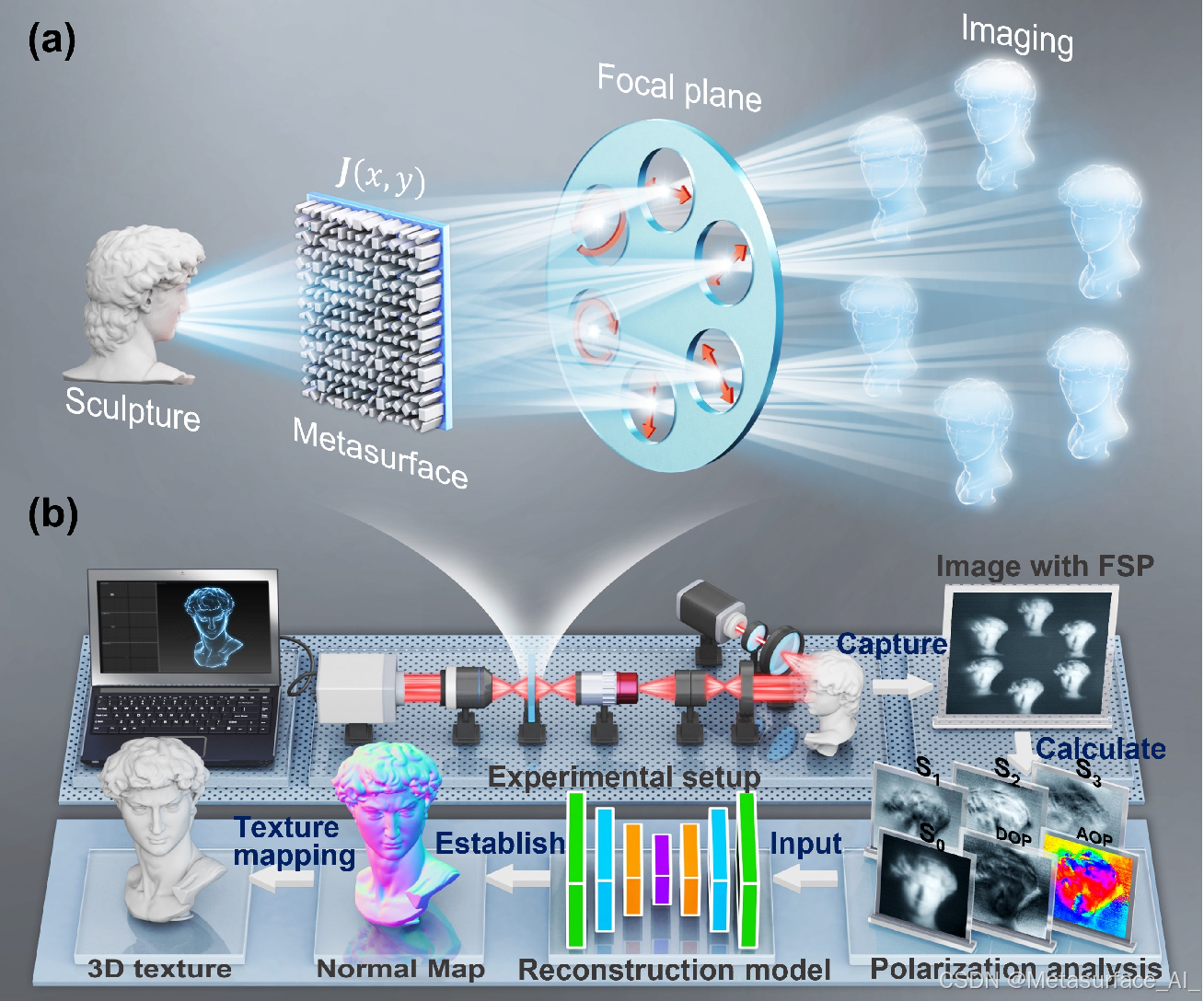

图1 | 基于单体超构透镜的微型化快照偏振立体成像示意图。（a）石膏大卫像散射光经超构透镜解耦为携带六种典型偏振态的子图像并聚焦于焦平面。（b）完整SPSIM系统通过偏振超构透镜成像获取全斯托克斯参数（FSP）、偏振角（AOP）与偏振度（DOP），输入神经网络重建模型。经法线渲染可视化后，通过离散积分获得最终三维纹理。

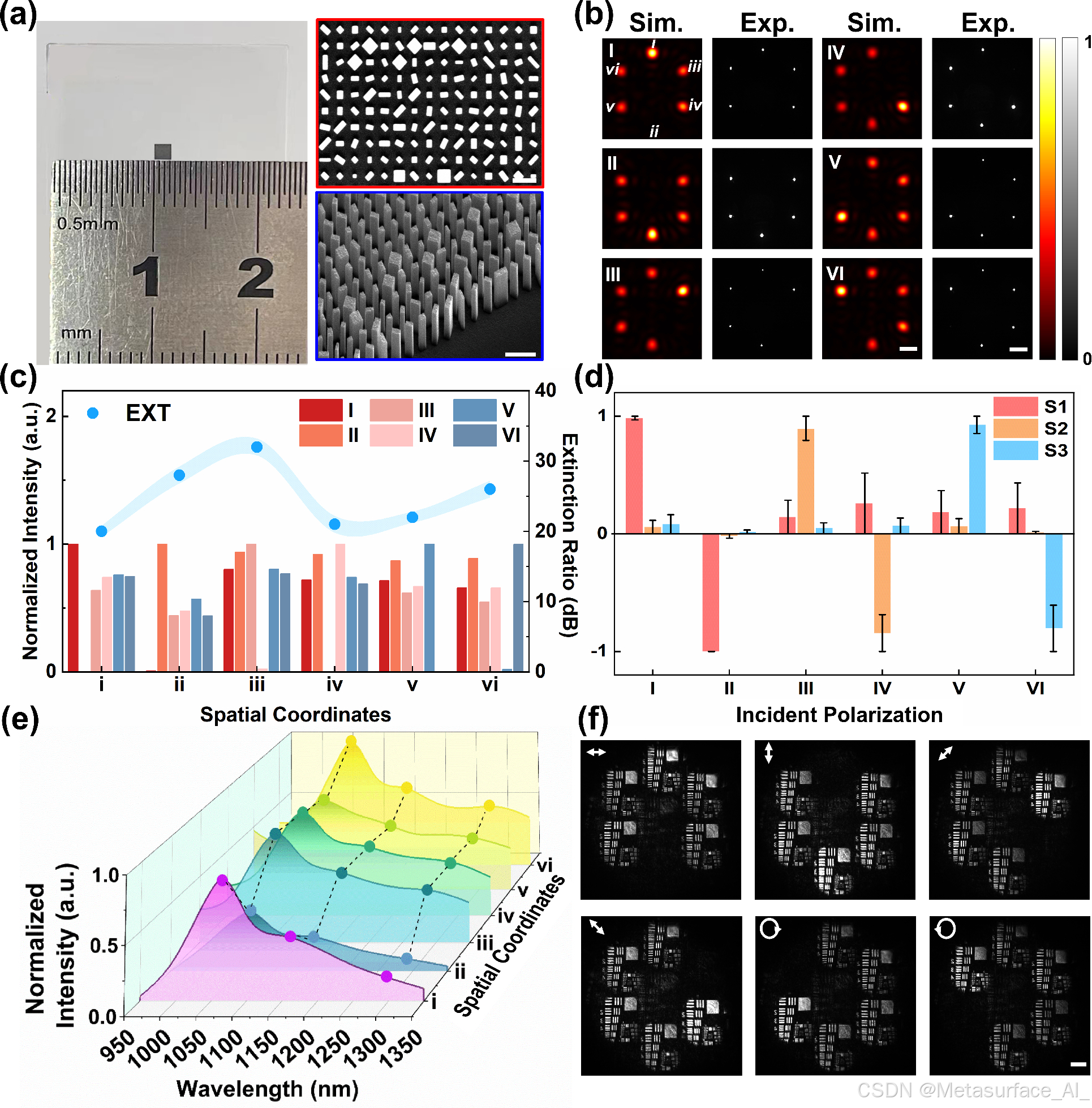

图2 | 超构透镜样件实验表征。（a）样件光学显微镜（左）与扫描电镜（SEM，右）图像（含俯视与侧视）。比例尺：1 μm。（b）仿真（上）与实验（下）六种典型偏振态出射光强度分布（I-VI），通过旋转偏振片实现调控。比例尺：仿真5 μm，实验500 μm。（c）入射I-VI时i-vi位置归一化强度（左轴）与消光比（右轴）特性，彩色区域表示多数据集计算误差。（d）不同偏振入射下计算FSP参数（S1-S3），误差棒为计算值与理论值偏差。（e）950-1350 nm波段六位置（i-vi）归一化强度。（f）USAF分辨率靶透射成像表征（六种偏振态），插值为入射光偏振态对应效果。比例尺：1 cm。

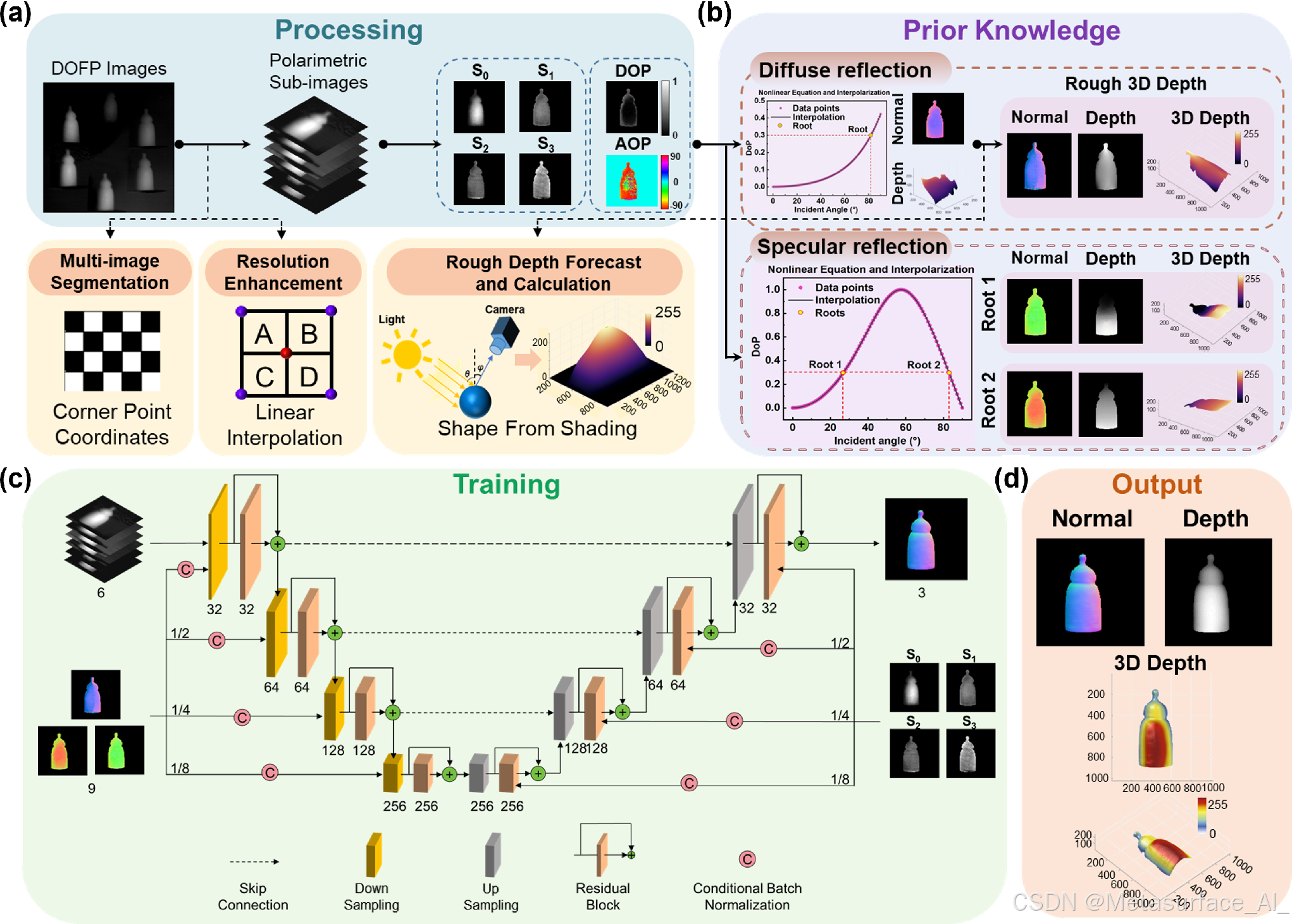

图3 | 融合物理先验与神经网络的偏振三维重建系统流程图。（a）采集数据预处理与偏振分量计算，包含子图分割与分辨率提升。（b）先验知识计算：通过偏振度与入射角函数分别确定漫反射与镜面反射结果，初步恢复三维深度。（c）基于U-Net的训练网络流程：含四次下采样与上采样模块及八个残差块（每块含两层3×3卷积层）。经空间自适应后，先验信息与原始数据的线性变换以条件归一化形式输入编码器与解码器。（d）输出重建：瓶体法线图（左上）与对应三维深度（右上及下部）。

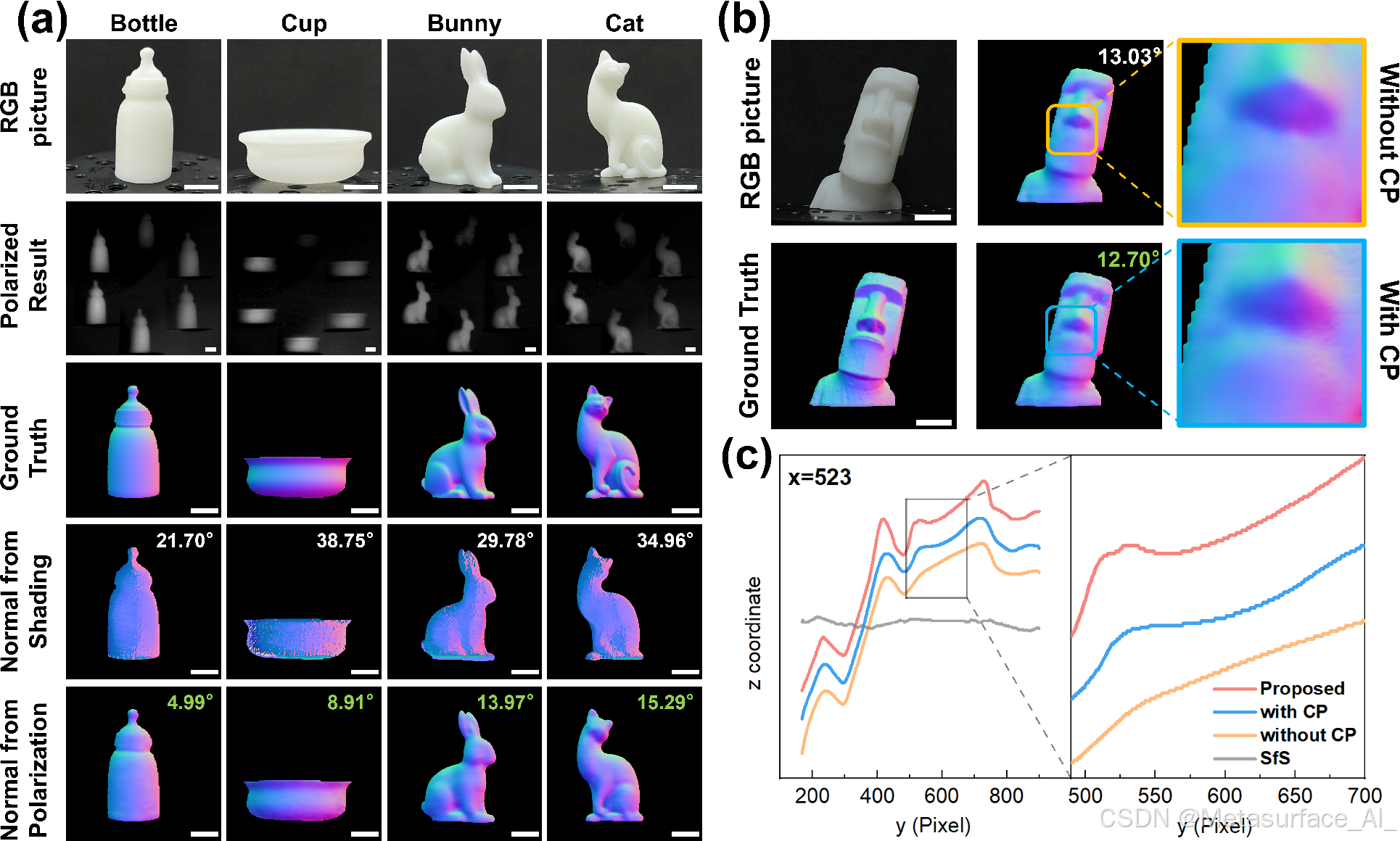

图4 | 表面法线恢复重构结果。（a）目标物体（瓶、杯、兔、猫）RGB图像（首行）、偏振成像结果（次行）、真实表面法线渲染（第三行）、阴影法表面法线（第四行）、神经网络介导法线（第五行）。比例尺：1 cm。（b）含CP与不含CP的摩艾石像细节对比。比例尺：1 cm。（c）x=253像素处摩艾石像剖面轮廓对比（自上而下：理论值、含CP、不含CP、SfS方法）。

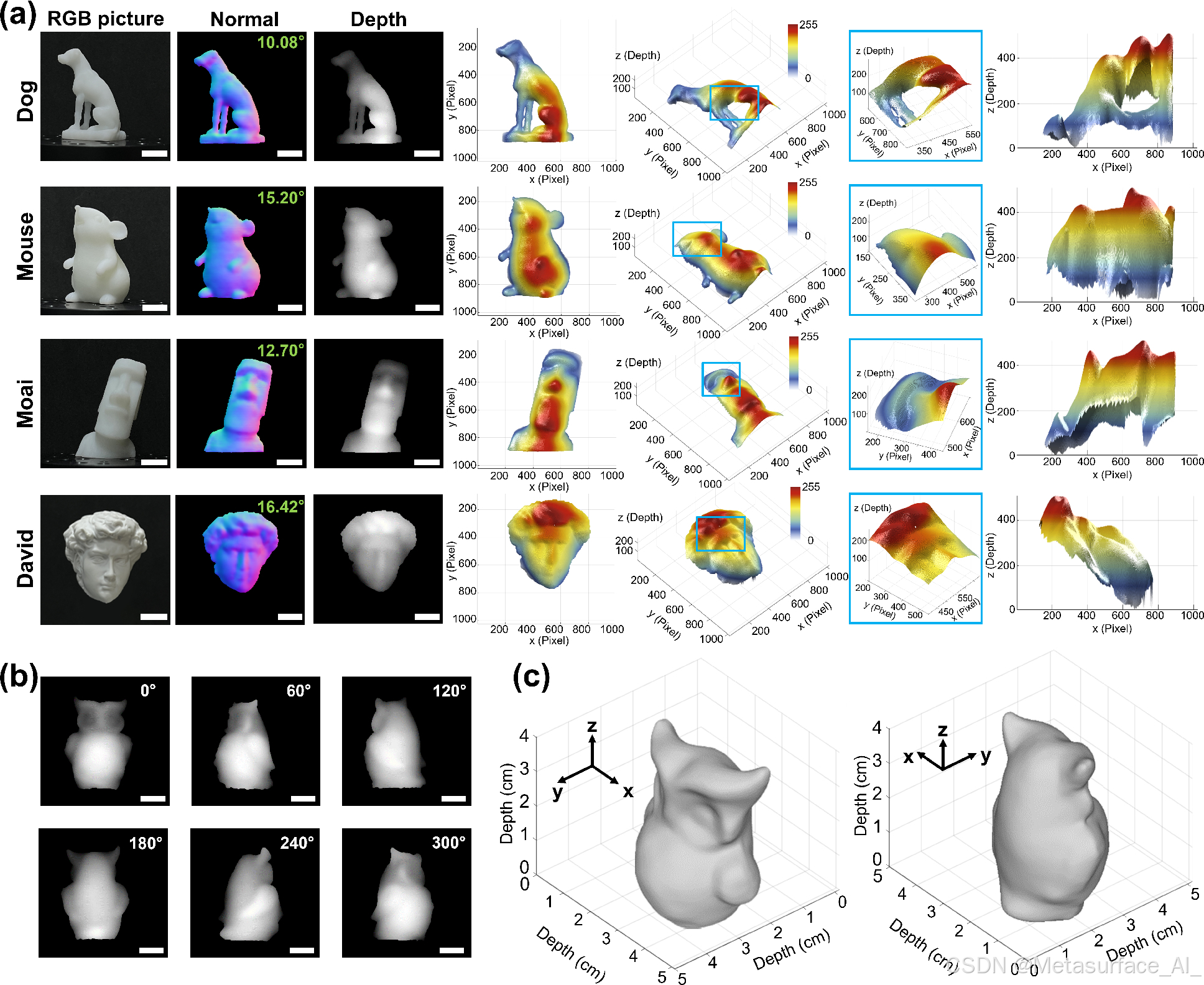

图5 | 三维可视化计算结果。（a）深度重建：通过离散积分将法线图重构为三维深度，以（55°, 48°）视角展示x-y、x-z、xyz平面结果（强度归一化0-255），蓝色框标定物体局部放大细节。（b）多视角点云融合：通过旋转物体提取猫头鹰60°步进深度图。（c）点云模型融合生成综合三维可视化效果。

参考文献：

• SBoyan Fu, Xuxi Zhou, Tianyue Li, Hao Zhu, Zhen Liu, Shiyu Zheng, Yifan Zhou, Yiwan Yu, Xun Cao, Shuming Wang, Zhenlin Wang, and Shining Zhu, “Miniaturized high-efficiency snapshot polarimetric stereoscopic imaging,” Optica 12, 391-398 (2025)
  DOI:https://doi.org/10.1364/OPTICA.549864
