[超表面论文快讯-143]Advanced Science-多波长消色差三维变焦超构全息-北航王琼华团队

栏目介绍： “论文快讯”栏目旨在精简地分享一周内发表在高水平期刊上的Metasurface领域研究成果，帮助读者及时了解领域前沿动态，如果对专栏的写法或内容有什么建议欢迎留言，后续会陆续开启其他专栏，敬请期待。

• 论文基本信息：

  标题：
  Multi-Wavelength Achromatic 3D Meta-holography with Zoom Function

  作者：
  Chao Liu（北京航空航天大学仪器光电学院）；
  Yi Zheng（北京航空航天大学仪器光电学院）；
  Di Wang（北京航空航天大学仪器光电学院）；
  Qian Huang（北京航空航天大学仪器光电学院）；
  Xiao-Wei Li（北京航空航天大学仪器光电学院）；
  Fan-Chuan Lin（北京航空航天大学仪器光电学院）；
  You-Ran Zhao（北京航空航天大学仪器光电学院）；
  Yi-Wei Zheng（北京航空航天大学仪器光电学院）；
  Xiao-Ke Lu（北京航空航天大学仪器光电学院）；
  Xin-Ru Li（北京航空航天大学仪器光电学院）；
  Xin-Ru Zheng（北京航空航天大学仪器光电学院）；
  Xin Xie（北京航空航天大学仪器光电学院）；
  Kun Song（北京航空航天大学仪器光电学院）；
  Zhen-Fei Li（北京航空航天大学仪器光电学院）；
  Wei Lu（中国科学院上海技术物理研究所红外物理国家重点实验室）；
  蔡定平（香港城市大学电子工程系）；
  通讯作者 Ruo-Nan Ji（中国科学院上海技术物理研究所红外物理国家重点实验室）；
  通讯作者 王琼华（北京航空航天大学仪器光电学院）

  发表时间：
  2025年4月25日（其中2025年1月30日投稿，2025年4月6日返修，2025年4月6日接收）

  发表期刊：
  Advanced Science（JCR-Q1，IF=14.3）

• 论文快览：

  • 解决的问题：
    三维全息成像在显示、存储等领域具有重要应用，但传统方法依赖固定光学元件，导致多波长成像时存在显著色差且无法动态调整图像尺寸与深度。现有超表面全息技术虽通过亚波长结构提升了集成度，但受限于静态相位调制，难以实现实时变焦功能，且多波长色差补偿仅适用于特定波段。当前研究亟需一种集成动态调控与宽波段色差校正的方案，以突破高分辨率全息成像的实用化瓶颈。

    提出的方法：
    本研究提出基于宽波段超表面与快速可调液体透镜的协同设计，实现多波长消色差三维全息变焦。超表面采用硅基纳米柱阵列，通过Pancharatnam-Berry相位调控红（638 nm）、绿（532 nm）、蓝（473 nm）三波长光场，生成非色散全息图像。液体透镜由高弹性聚合物膜与复合液体（TBAC/TMG）构成，通过电磁驱动调节曲率，动态调整焦距。时间分复用控制策略同步调控液体透镜与超表面，补偿波长相关尺寸差异并扩展成像深度。

    实现的效果：
    实验表明，系统在可见光波段实现消色差全息成像，变焦比例达2.1，响应时间5 ms（上升）/23 ms（下降），成像深度可调至≥2.7 cm。三波长全息图像在相同焦平面尺寸误差<0.5 mm，结构相似性指数>0.8。动态变焦演示中，四层三维图像（“牛”“兔”“龙”“羊”）深度与尺寸可实时调整，验证了复杂场景适应性。

    创新点分析：
    本研究的核心突破在于将超表面物理编码与液体透镜动态调控深度融合，首次实现多波长全息成像的实时消色差与变焦功能。通过复合液体材料（折射率1.44，密度1.044 g/cm³）与高弹性膜（拉伸强度6.0 MPa）优化，液体透镜的响应速度与变焦范围（光学功率-13 D–15 D）显著超越传统方案。时间分复用控制策略将色差补偿从固定波长扩展至宽波段，解决了超表面静态调制的固有局限。这种“超表面-液体透镜”协同范式为高动态全息显示与光学加密提供了新方法论，推动了全息技术从实验室向实际应用的跨越。

论文重要图文：

摘要：随着纳米加工技术的发展，超构全息术在光场调控中展现出前所未有的潜力。然而，多波长超构全息术因波长失配导致的色差问题难以避免，且超构全息图难以刷新，迄今尚未见变焦超构全息技术的报道。本研究首次突破色差干扰与成像限制，提出一种兼具变焦功能的多波长消色差三维超构全息术。通过基于Pancharatnam-Berry（PB）相位的纳米结构设计宽带超构表面，生成宽带三维超构全息图，实现多波长全息成像。同时，设计了一种大变焦范围快速响应液体透镜：采用高弹性聚合物膜与高折射率复合液体（具有适宜粘度与密度），攻克变焦范围受限与响应速度瓶颈。通过双液体透镜协同调控，成功重建深度与尺寸可调的多波长消色差三维超构全息图像，其变焦比达2.1，变焦响应时间仅5 ms。该技术为存储、显示及信息安全领域提供广阔应用前景。

结论:本研究提出了一种新型多波长消色差三维超构全息术，结合变焦功能，为解决多波长消色差三维超构全息难题提供高效方案。基于PB相位调控的宽带纳米结构制备超构表面，可在光谱带内任意波长实现三维全息；由双液体透镜组构成的变焦系统实现色差补偿与深度/尺寸灵活调控，为变焦彩色超构全息提供新策略。该方法显著提升信息容量，在光存储与加密等领域具有重要应用价值。

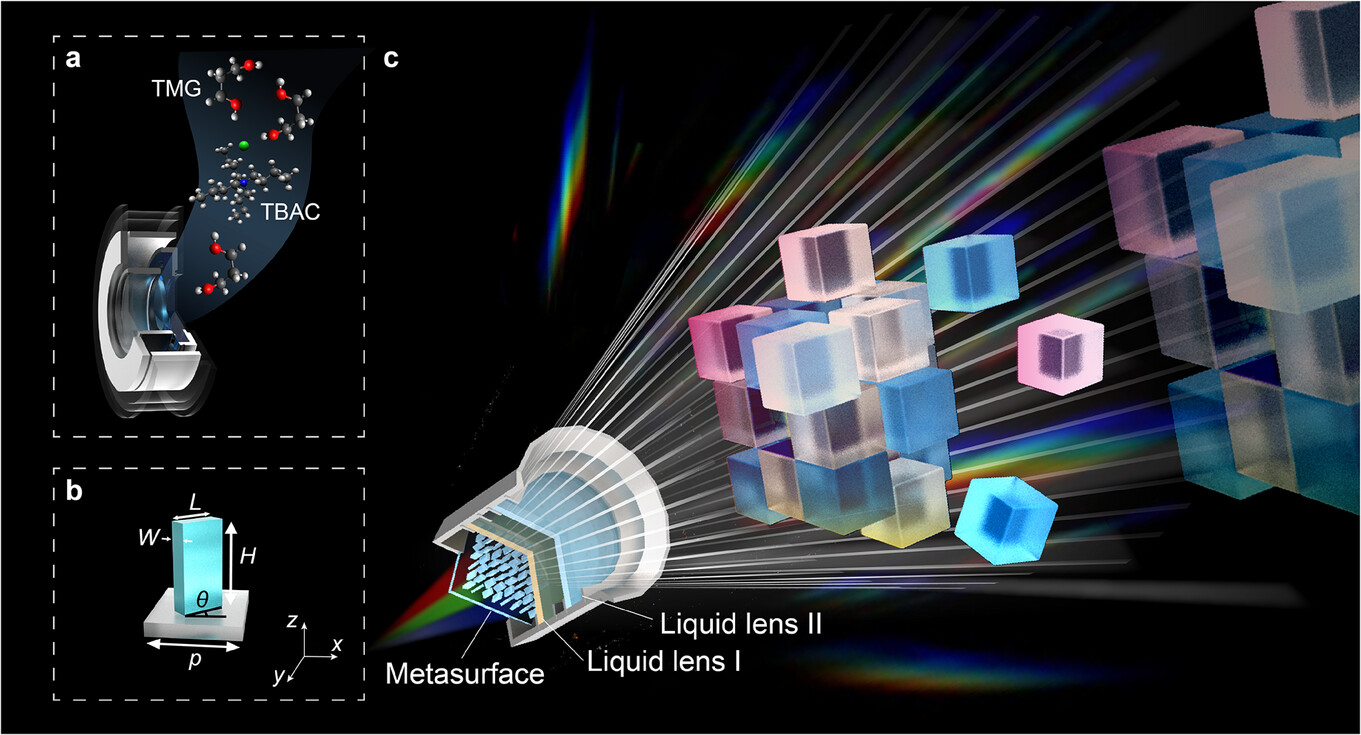

图1. 多波长消色差三维超构全息变焦系统概念
(a) 液体透镜结构示意图；(b) 超构表面单元结构示意图；© 多波长消色差三维超构全息变焦系统原理示意图。

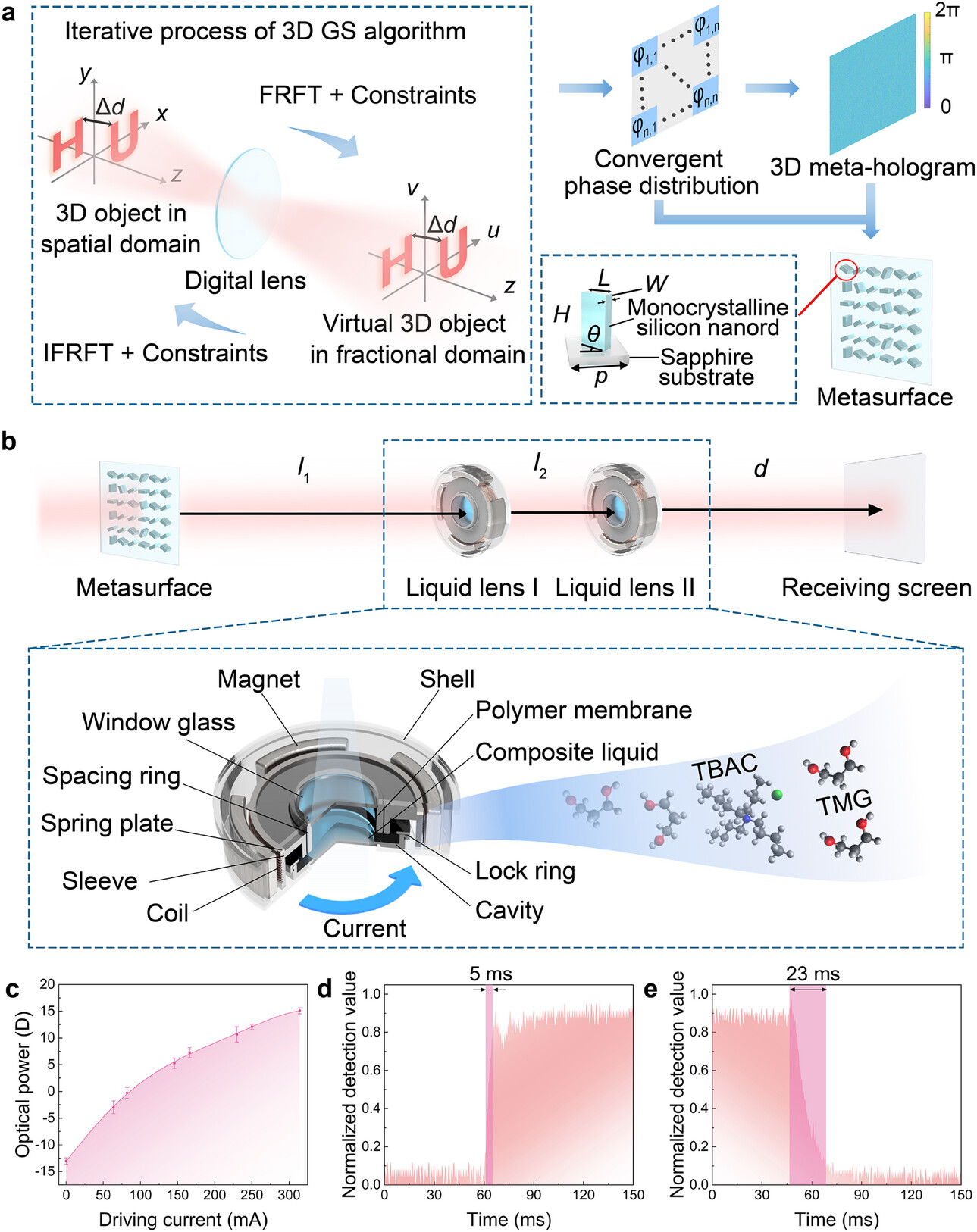

图2. 多波长消色差三维超构全息变焦原理
(a) 超构全息图计算策略；(b) 液体透镜色差补偿分析与结构设计；© 液体透镜光学功率调节范围；(d) 透镜上升响应时间与(e) 下降响应时间测试结果。

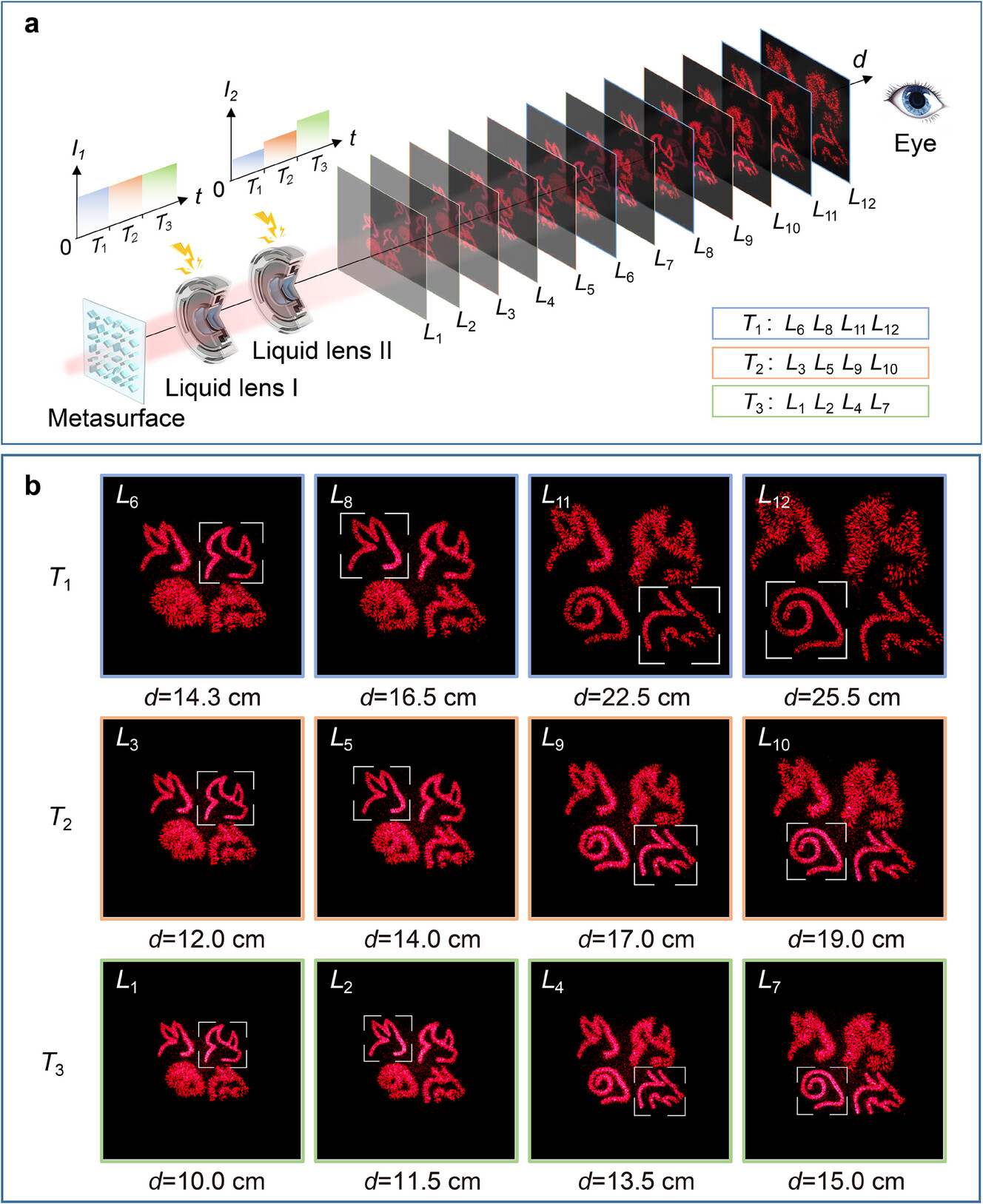

图3. 变焦三维超构全息显示演示
(a) 基于变焦功能的三维超构全息显示系统示意图；(b) 液体透镜动态调节下的三维全息变焦效果（白色框区域为聚焦部分）。

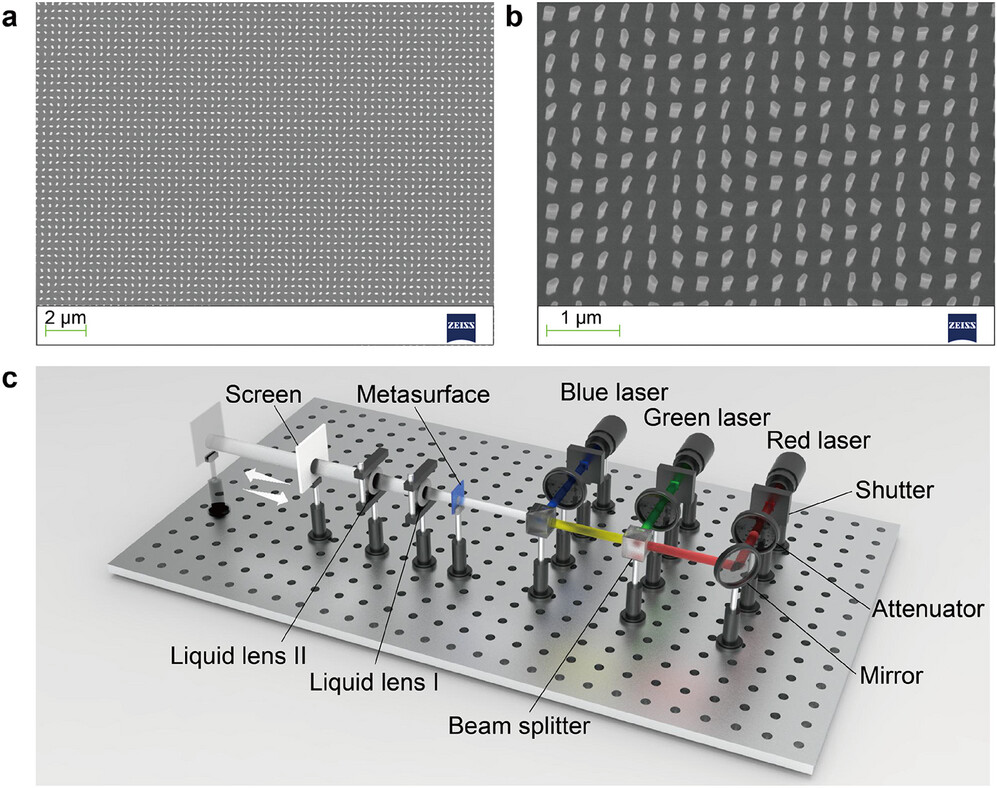

图4. 三维超构全息实验配置与实现
(a) 超构表面顶视图与(b) 侧视图；© 实验光路示意图。

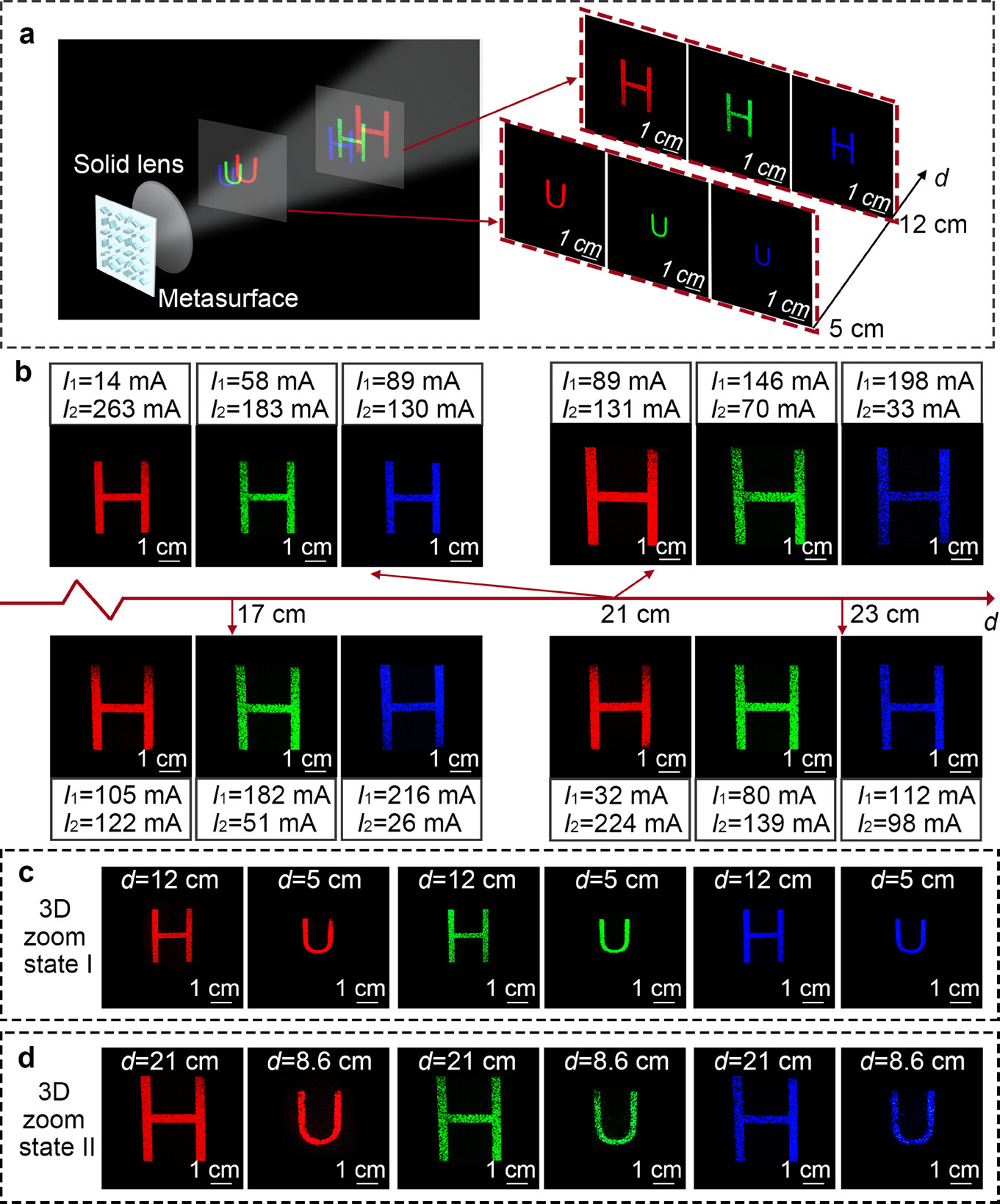

图5. 多波长消色差三维超构全息变焦实验结果
(a) 使用固体透镜时存在色差的三维多波长全息结果；(b) 液体透镜调控下的多波长变焦全息结果；(c,d) 液体透镜实现的多波长消色差三维变焦全息效果。

参考文献：

• C. Liu, Y. Zheng, D. Wang, Q. Huang, X.-W. Li, F.-C. Lin, Y.-R. Zhao, Y.-W. Zheng, X.-K. Lu, X.-R. Li, X.-R. Zheng, X. Xie, K. Song, Z.-F. Li, W. Lu, D. P. Tsai, R.-N. Ji, Q.-H. Wang, Multi-Wavelength Achromatic 3D Meta-holography with Zoom Function. Adv. Sci. 2025, 2501881. https://doi.org/10.1002/advs.202501881
