静态路由实验

一、实验目的

本实验旨在通过配置静态路由，实现不同网络之间的互联互通，加深对静态路由原理和配置方法的理解。

1.除R5的环回地址固定外，整个其他所有网段基于192.168.1.0/24进行合理的IP划分

2.R1-R4每个路由器存在两个环回接口，用于模拟连接PV网段；地址也在192.168.1.0/24

3.R1-R4上不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问

4全网可达，尽量减少每台路由器，路由条目数量，避免环路出现

5.R4与R5间，正常1000M链路通信，故障时自动改为100M

二、静态路由原理

静态路由是一种由网络管理员手动配置的路由方式。其原理是基于网络管理员对网络拓扑结构的了解，明确指定数据包从源网络到达目的网络的传输路径。

（一）路由表

在路由器中，静态路由信息被存储在路由表中。路由表包含了目的网络地址、子网掩码、下一跳地址（Next - Hop）和出接口等关键信息。当路由器收到一个数据包时，它会查看数据包的目的IP地址，并在路由表中查找匹配的条目，然后按照路由表中的指示将数据包转发到下一跳路由器或直接转发到目的网络。

（二）下一跳地址

下一跳地址是指数据包在到达目的网络的路径中，下一个需要经过的路由器接口的IP地址。在配置静态路由时，正确指定下一跳地址至关重要。如果下一跳地址指定错误，数据包将无法正确转发，导致网络不通。

（三）静态路由的优缺点

3. 优点

- 配置简单直接：对于小型网络，网络管理员可以很容易地根据网络拓扑手动配置静态路由。

- 安全性高：由于静态路由是手动配置的，外部攻击者很难通过路由协议的漏洞来篡改路由信息。

- 网络开销小：静态路由不需要像动态路由协议那样频繁地交换路由信息，减少了网络带宽的占用和路由器的处理负担。

4. 缺点

- 配置繁琐：在大型网络中，网络拓扑复杂，配置静态路由需要大量的人工操作，容易出现配置错误，且配置工作量大。

- 缺乏灵活性：当网络拓扑发生变化时，例如新增网络节点或链路故障，需要手动重新配置所有相关路由器的静态路由，这可能导致网络中断时间较长。

三、实验拓扑

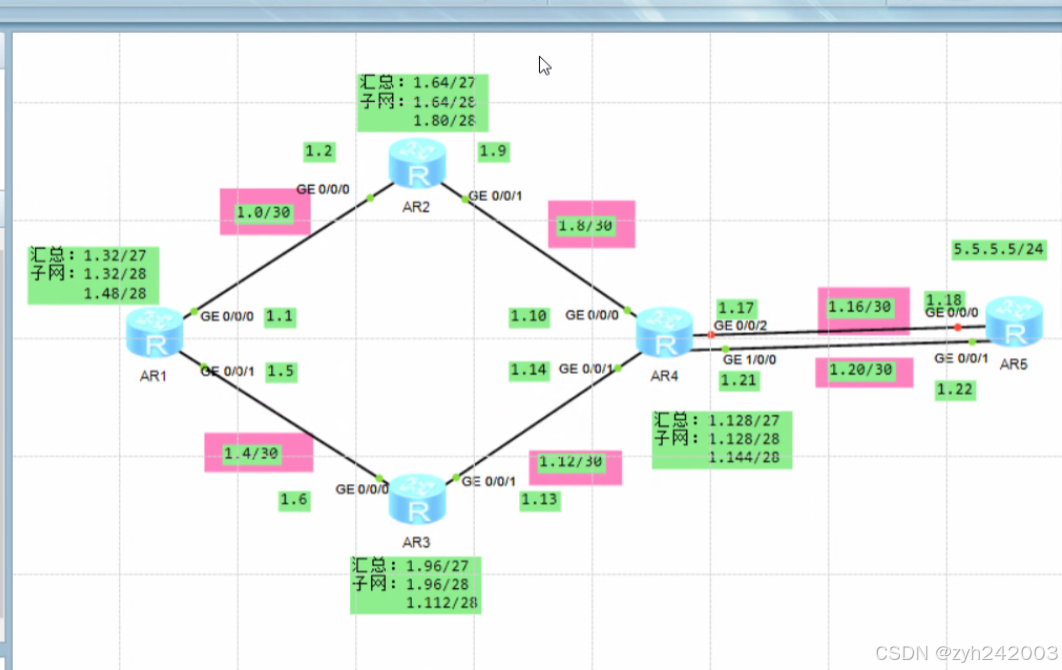

实验拓扑结构如图所示，包含5台路由器（AR1 - AR5），各路由器之间通过不同接口连接，并分配了不同的IP地址。



四、实验步骤

（1）划分IP：合理划分IP1.节省IP资源2.14个网段，8个环回网段，6个骨干链路

（2）配IP 1. 为每台路由器的接口配置IP地址

R1 GE 0/0/0 192.168.1.1 GE 0/0/1 192.168.1.5

R2 GE 0/0/0 192.168.1.2 GE 0/0/1 192.168.1.9

R3 GE 0/0/0 192.168.1.6 GE 0/0/1 192.168.1.13

R4 GE0/0/0 192.168.1.10 GE 0/0/0 192.168.1.14 GE 0/0/2 192.168.1.17

GE 1/0/0 192.168.1.21

R5 GE 0/0/0 192.168.1.18 GE 0/0/1 192.168.1.22

2. 配置每台路由器的环回接口

1.

R1 Loopback0 192.168.1.33 28 Loopback1 192.168.1.49 28

R2 Loopback0 192.168.1.65 28 Loopback1 192.168.1.81 28

R3 Loopback0 192.168.1.97 28 Loopback1 192.168.1.113 28

R4 Loopback0 192.168.1.129 28 Loopback1 192.168.1.145 28

（3）写路由

R1  ip route – static 192.168.1.8 30 192.168.1.2

 ip route – static 192.168.1.12 30 192.168.1.6

 ip route – static 192.168.1.64 27 192.168.1.2

 ip route – static 192.168.1.96 27 192.168.1.6

R2  ip route – static 192.168.1.4 30 192.168.1.1

 ip route – static 192.168.1.12 30 192.168.1.10

 ip route – static 192.168.1.32 27 192.168.1.1

 ip route – static 192.168.1.96 27 192.168.1.1

 ip route – static 192.168.1.96 27 192.168.1.10

R3  ip route – static 192.168.1.0 30 192.168.1.5

 ip route – static 192.168..1.8 30 192.168.1.14

 ip route – static 192.168.1.32 27 192.168.1.5

 ip route – static 192.168.1.64 27 192.168.1.5

 ip route – static 192.168.1.64 27 192.168.1.14

R4  ip route – static 192.168.1.0 30 192.168.1.9

 ip route – static 192.168.1.4 30 192.168.1.13

 ip route–static 192.168.1.32 27 192.168.1.9

 ip route–static 192.168.1.31 27 192.168.1.14

 ip route – static 192.168.1.64 27 192.168.1.9

 ip route – static 192.168.1.64 27 192.168.1.13

2.缺省路由

R1  ip route–static 0.0.0.0 0 192.168.1.2

 ip route–static 0.0.0.0 0 192.168.1.6

R2  ip route–static 0.0.0.0 0 192.168.1.10

R3 ip route–static 0.0.0.0 0 192.168.1.14

R4  ip route–static 0.0.0.0 0 192.168.1.18

3.R5 ip route–static 192.168.1.0 30 192.168.1.17

 ip route–static 192.168.1.4 30 192.168.1.17

ip route-static 192.168.1.8 30 192.168.1.17

ip route-static 192.168.1.12 30 192.168.1.17

ip route-static 192.168.1.32 27 192.168.1.17

ip route-static 192.168.1.64 27 192.168.1.17

ip route-static 192.168.1.64 27 192.168.1.17

ip route-static 192.168.1.128 27 192.168.1.17

3配置空接口路由

R1 ip route–static 192.168.1.32 27 NULL 0

R2 ip route–static 192.168.1.64 27 NULL 0

R3 ip route–static 192.168.1.96 27 NULL 0

R4ip route–static 192.168.1.128 27 NULL 0

4.R4与R5间浮动静态路由

R4 ip route–static 0.0.0.0 0 192.168.1.22 pre 61

R5 ip route-static 192.168.1.0 30 192.168.1.21 PRE 61

ip route-static 192.168.1.4 30 192.168.1.4 pre 61

ip route-static 192.168.1.8 30 192.168.1.21 pre 61

ip route-static 192.168.1.12 30 192.168.1.21 pre 61

ip route-static 192.168.1.32 27 192.168.1.21 pre 61

ip route-static 192.168.1.64 27 192.168.1.21 pre 61

ip route-static 192.168.1.64 27 192.168.1.21 pre 61

ip route-static 192.168.1.128 27 192.168.1.21 pre 61

五、实验结果验证

1.使用 ping 命令测试各网络之间的连通性是一种简单而有效的方法。在实验中，例如在 AR1 上 ping AR2 的环回接口，如果能收到回复，则说明静态路由配置正确。通过对所有目的网络进行 ping 测试，可以确保各网络之间能够正常通信。如果某个目的网络无法 ping 通，那么就需要检查静态路由的配置是否正确，或者是否存在网络故障。

2.通过查看路由器的路由表，可以确认静态路由是否正确添加。使用 display ip routing - table 命令查看每台路由器的路由表，确保静态路由条目存在且正确。如果路由表中没有预期的静态路由条目，或者条目信息不正确，那么就需要检查静态路由的配置是否有误。

六、实验总结

本实验通过配置静态路由，成功实现了不同网络之间的互联互通，同时也加深了对静态路由原理和配置方法的理解。在实验过程中，我们深刻体会到了静态路由的优缺点。静态路由在小型网络中具有配置简单、安全性高和网络开销小等优点，但在大型网络中，其配置繁琐、缺乏灵活性的缺点也暴露无遗。

在实验步骤中，合理的 IP 划分、准确的 IP 地址和环回接口配置，以及精心编写的静态路由是实现网络互联互通的关键。通过配置缺省路由、空接口路由和浮动静态路由，进一步提高了网络的可靠性和灵活性。

在实验结果验证方面，使用 ping 命令和查看路由器路由表是两种有效的方法。通过这两种方法的结合使用，可以确保静态路由的配置正确，网络能够正常通信。

总之，本实验为我们深入理解静态路由提供了一个很好的实践机会，也为今后在实际网络环境中配置和管理静态路由提供了宝贵的经验。
