一、什么是Cache

Cache就是CPU缓存，它是位于CPU和内存之间的临时存储器。CPU在读取数据进行计算的时候，首先是从内部的缓存中查找需要的数据，如果有，可以最短时间最快速度交付CPU。但是如果没有找到，CPU就会提出“要求”经过缓存从内存中读取，再原路返回到CPU进行计算。同时，把这个数据所在的数据也调入缓存，可以使得以后对整块数据的读取都从缓存中进行，不必再调用内存。

换句话说，CPU中缓存是为了加快CPU读取数据的速度，也是为了给内存一个缓冲期。因为CPU运算速度太快了，光靠内存读写完全跟不上，而CPU缓存的数据交换比内存快多了，大部分时候CPU可以直接从缓存读取数据，找不到的话再从内存读取，这样可以节省CPU读取内存数据时浪费的时间。

二、缓存级别CacheLevel

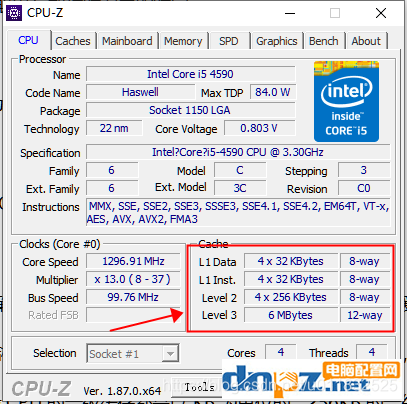

获取i5处理器的cache信息，如下：

在这里插入图片描述

一般主流CPU有三级缓存L1、L2、L3，并有多个核心。如上图可以看到cache信息：

4个L1 data cache，每个容量32KB
4个L1 instruction cache，每个容量32KB
4个L2 cache，每个容量256KB
1个L3 cache，容量6MB

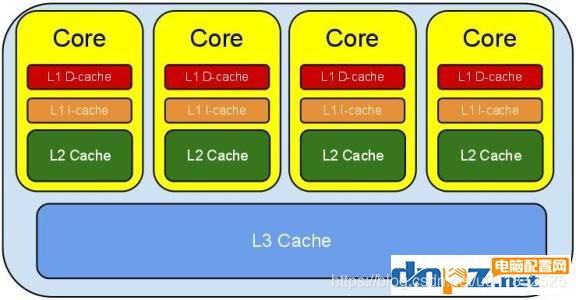

i5核数刚好也是4核，据此大概也能猜到L1、L2是每个核私有的，而L3是每个核共享的。而实际情况也是如此，核与cache的关系如下所示：

在这里插入图片描述

L1容量最小，速度最快，每个核都有L1缓存，L1又专门针对指令和数据分成L1d(数据缓存),L1i(指令缓存)。
L2容量比L1大，速度比L1慢，每个核都有L2缓存。
L3容量最大，速度最慢，多个核共享一个L3缓存。

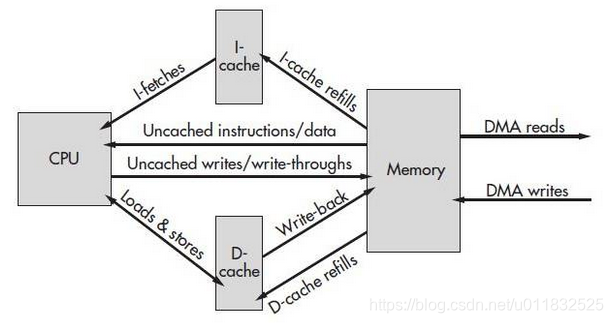

CPU获取数据会依次从L1，L2，L3中查找，如果都找不到则会直接向内存查找。

在这里插入图片描述

一般来说，每级缓存的命中率大概都在80%左右，也就是说全部数据量的80%都可以在一级缓存中找到，只剩下20%的总数据量才需要从二级缓存、三级缓存或内存中读取，由此可见一级缓存是整个CPU缓存架构中最为重要的部分。

三、缓存行 CacheLine

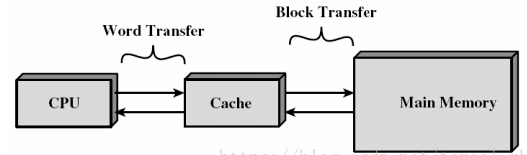

计算机将数据从主存读入Cache时，是把要读取数据附近的一部分数据都读取进来
这样一次读取的一组数据就叫做CacheLine，每一级缓存中都能放很多的CacheLine。

在这里插入图片描述

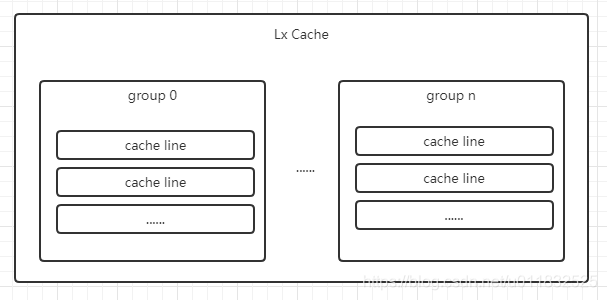

实际上，cache分成了多个组，每个组分成多个CacheLine行，大致如下：

在这里插入图片描述

linesize是cache的基本单位，表示每个cache line的字节数大小。从主存向cache迁移数据都是按照linesize为单位替换的。

比如linesize为32Byte，那么迁移必须一次迁移32Byte到cache。这个linesize比较容易理解，就像我们从书架往书桌搬书必须以书为单位，肯定不能把书撕了以页为单位。书就是linesize。

当然了现实生活中每本书页数不同，但是同个cache的linesize总是相同的，不仅如此，一般同个CPU中的各级cache，其linesize也是相同的。

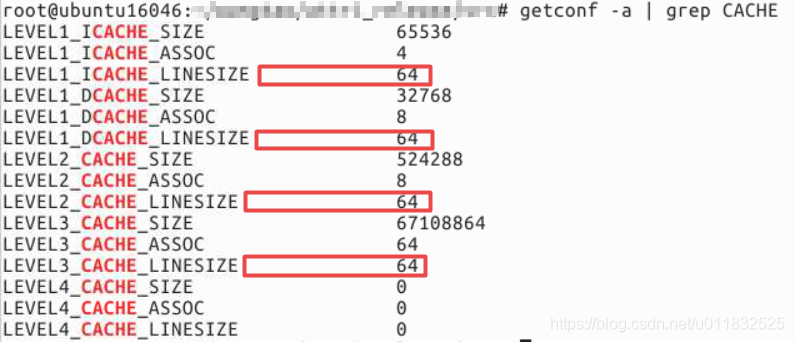

使用命令查看linux下cache信息：

getconf -a | grep CACHE

在这里插入图片描述

四、缓存命中与缓存缺失

缓存命中（cache hit）
缓存缺失（cache miss）

当应用程序或软件请求数据时，会首先发生缓存命中。首先，中央处理单元（CPU）在其最近的内存位置（通常是主缓存）中查找数据。如果在缓存中找到请求的数据，则将其视为缓存命中。

CPU要访问的数据在Cache中有缓存，称为“命中” (Hit)，反之则称为“缺失” (Miss)。

可以简单理解为：

在各级缓存中找到请求的数据，叫做缓存命中；
请求的数据不在各级缓存中，则叫做缓存缺失。

更加详细的介绍，参考《CACHE的Miss和Hit》一文。

五、Cache line alignment （cache对齐）

数据跨越两个cache line，就意味着两次load或者两次store。如果数据结构是cacheline对齐的，就有可能减少一次读写。数据结构的首地址cacheline对齐，意味着可能有内存浪费（特别是数组这样连续分配的数据结构），所以需要在空间和时间两方面权衡。

对于普通代码，内存边界对齐也是有好处的，可以降低高速缓存(Cache)和内存交换数据的次数。主要问题是在于Cache本身是分成很多Cache-Line,每条Cache-Line具有一定的长度，比如一般来说L1 Cache每条CacheLine长度在32个字节或64个字节；而L2的会更大，比如64个字节或128个字节。用户每次访问地址空间中一个变量，如果不在Cache当中，那么就需要从内存中先将数据调入Cache中。

比如现在有个变量 int x;占用4个字节,它的起始地址是0x1234567F;那么它占用的内存范围就在0x1234567F-0x12345682之间。如果现在CacheLine长度为32个字节，那么每次内存同Cache进行数据交换时，都必须取起始地址时32(0x20)倍数的内存位置开始的一段长度为32的内存同Cache Line进行交换。比如0x1234567F落在范围0x12345660-0x1234567F上，但是0x12345680-0x12345682落在范围0x12345680-0x1234569F上，也就是说，为了将4个字节的整数变量0x1234567F-0x12345682装入Cache,我们必须调入两条Cache Line的数据。

但是如果int x的起始地址按4的倍数对齐，比如是 0x1234567C~0x1234567F,那么必然会落在一条Cache Line上，所以每次访问变量x就最多只需要装入一条Cache Line的数据了。比如现在一般的malloc()函数，返回的内存地址会已经是8字节对齐的，这个就是为了能够让大部分程序有更好的性能。
