SPIKE源码编译与使用（一）

后文，可参考 《SPIKE源码编译与使用（二）》。

1 SPIKE介绍

一个专门为RISC-V设计的指令集模拟器，由RISC-V基金会开发，其主要聚焦于RISC-V ISA的完整性测试，是golden model simulator，可用来检查RISCV的规范一致性。

它实现了一个较为简洁的模拟环境，通常用来运行和调试RISC-V汇编程序或C程序。相比qemu，spike的实现相对简单，它的主要目的是提供一个轻量级的RISC-V核心模拟，通常不包括周边设备的模拟。在进行系统集成时，可能需要额外的工具来模拟外围设备。

SPIKE仓库：https://github.com/riscv-software-src/riscv-isa-sim/tree/master

2 编译SPIKE

安装依赖

apt-get install device-tree-compiler libboost-regex-dev

创建目录

mkdir build

进入目录

cd build

配置

../configure --prefix=$RISCV

执行编译

make -j32

如果报错： error_code.hpp:686: undefined reference to boost::system::generic_category()
解决办法：

1. sudo apt-get install libboost-all-dev
2. vim ../Makefile
3. 链接选项末尾，添加 -lboost_system，如下：
   LIBS := -lpthread -ldl -lboost_regex -lpthread -lboost_regex -lboost_system

编译成功，在riscv-isa-sim-master/build目录下，生成了可执行文件spike。

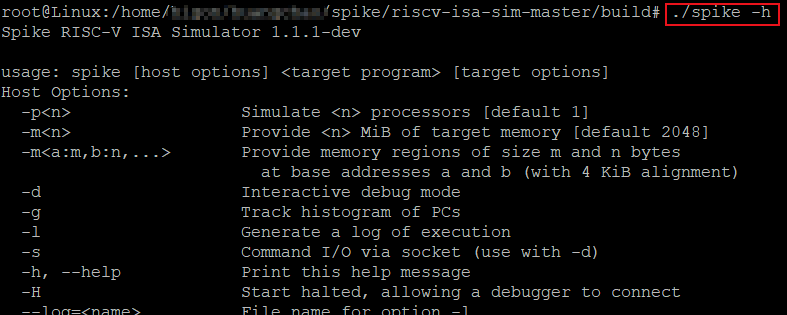

执行./spike -h，查看模拟器帮助信息。

安装（可选）

make install

3 SPIKE运行应用程序hello world

目前所知的SPIKE模拟器，可以有，如下2种运行方式：

• spike+pk+应用程序
  pk为代理内核，可以理解为OS，因此可以直接在pk上，运行应用程序（用户态）。
• spike+bbl
  bbl包装了linux kernel，因此，spike可以运行linux kernel。

无论是pk还是bbl，都是由riscv-pk编译生成的。
RISC-V Proxy Kernel(riscv-pk)是RISC-V的一个轻量级应用程序执行环境，可以托管静态链接的RISC-V ELF二进制文件。
riscv-pk仓库：https://github.com/riscv/riscv-pk

我们这里，以spike+pk+hello为例，进行说明。
接下来，我们要编译riscv-pk和hello.c。

3.1 编译riscv-pk

下载源码

git clone https://github.com/riscv-software-src/riscv-pk.git

进入目录

cd riscv-pk

创建目录

mkdir build

进入目录

cd build

配置交叉编译器

../configure --prefix=$RISCV --host=riscv64-unknown-elf

这里下载riscv64-unknown-elf交叉编译器。
安装过程，可参考《TinyEMU之Linux Kernel编译》。

执行编译

make

在riscv-pk/build目录下，生成了bbl和pk可执行文件，但是我们这里只关心pk。

把pk拷贝至spike可执行程序，所在目录

cp pk ../../riscv-isa-sim-master/build/

3.2 编译hello.c

hello.c代码，如下：

#include <stdio.h>
int main()
{
    printf("hello world\n");
}

编译hello.c

riscv64-unknown-elf-gcc -o hello hello.c

注意：

在pk上运行的应用程序，必须是静态编译，也就是说，必须使用elf版本的交叉编译器，来编译hello.c。

将hello拷贝至spike可执行程序，所在目录

cp hello ../riscv-isa-sim-master/build/

3.3 运行hello

我们运行应用程序hello

./spike pk hello

运行结果：

打印出“hello world”。

---

参考链接：

• 《RISC-V GNU编译环境搭建与运行实践》
