lcd1602显示字符串（stm32+hal+lcd1602）

一、lcd1602说明
       是一种字符型液晶显示模块，不能显示汉字。

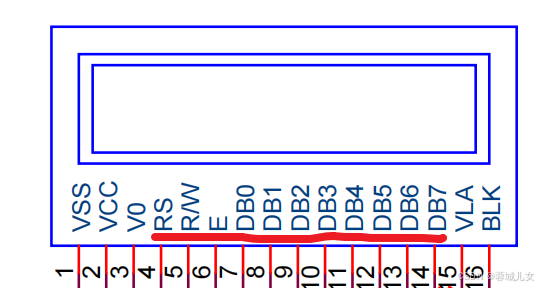

        有16个引脚，如下：

        我们在代码中使用了11个引脚，如上图红色标记，分别是：

        RS：区分命令和数据，0表示命令，1表示数据
        RW：读写区分，1读，0写
        E：使能位，高电平使能

        DB0-DB7：数据或命令

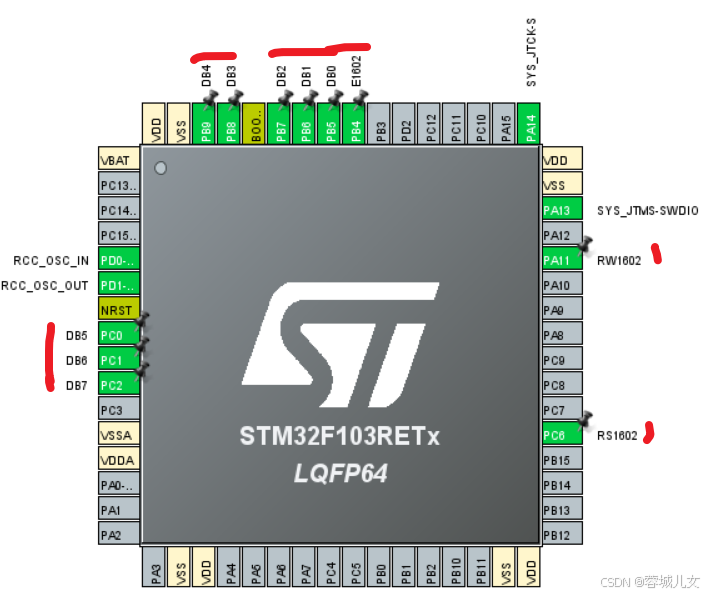

二、stm32芯片的引脚分别与lcd1602的11个引脚相连，使用stm32CubeMX软件进行初始化工程，我的连接如下图

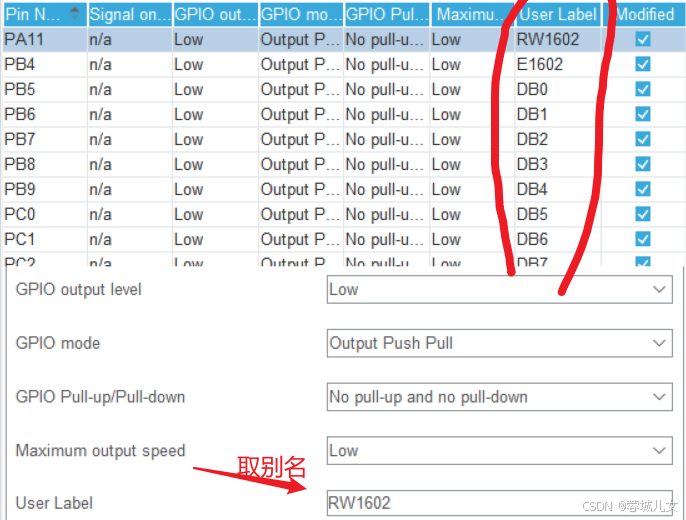

        引脚都配置成输出模式，并取别名，建议以lcd1602引脚名来命名，方便记忆：

        当然还需要配置时钟、下载方式、工程属性等，最后自动生成初始化代码。

三、使用keil软件打开工程，并添加文件lcd1602.c、lcd1602.c，加入到工程

lcd1602.c代码如下

#include "lcd1602.h"

//内部函数，写一个字节显示数据
void WriteByteData(char c)
{
	RS_H();
	RW_L();
	E_L();
	//将c的8个bit位分别放到DB0到DB7
	HAL_GPIO_WritePin(GPIOB,DB0_Pin,(GPIO_PinState)(c&0x01));
	HAL_GPIO_WritePin(GPIOB,DB1_Pin,(GPIO_PinState)((c>>1)&0x01));
	HAL_GPIO_WritePin(GPIOB,DB2_Pin,(GPIO_PinState)((c>>2)&0x01));
	HAL_GPIO_WritePin(GPIOB,DB3_Pin,(GPIO_PinState)((c>>3)&0x01));
	HAL_GPIO_WritePin(GPIOB,DB4_Pin,(GPIO_PinState)((c>>4)&0x01));
	HAL_GPIO_WritePin(GPIOC,DB5_Pin,(GPIO_PinState)((c>>5)&0x01));
	HAL_GPIO_WritePin(GPIOC,DB6_Pin,(GPIO_PinState)((c>>6)&0x01));
	HAL_GPIO_WritePin(GPIOC,DB7_Pin,(GPIO_PinState)((c>>7)&0x01));
	//补充完整代码
	E_H();
	HAL_Delay(1);
	E_L();
}
//内部函数，写一个字节命令
void WriteByteCmd(char c)
{
	RS_L();
	RW_L();
	E_L();
	//将C的8个bit位分别放到DB0到DB7
	HAL_GPIO_WritePin(GPIOB,DB0_Pin,(GPIO_PinState)(c&0x01));
	HAL_GPIO_WritePin(GPIOB,DB1_Pin,(GPIO_PinState)((c>>1)&0x01));
	HAL_GPIO_WritePin(GPIOB,DB2_Pin,(GPIO_PinState)((c>>2)&0x01));
	HAL_GPIO_WritePin(GPIOB,DB3_Pin,(GPIO_PinState)((c>>3)&0x01));
	HAL_GPIO_WritePin(GPIOB,DB4_Pin,(GPIO_PinState)((c>>4)&0x01));
	HAL_GPIO_WritePin(GPIOC,DB5_Pin,(GPIO_PinState)((c>>5)&0x01));
	HAL_GPIO_WritePin(GPIOC,DB6_Pin,(GPIO_PinState)((c>>6)&0x01));
	HAL_GPIO_WritePin(GPIOC,DB7_Pin,(GPIO_PinState)((c>>7)&0x01));
	//补充完整代码
	E_H();
	HAL_Delay(1);
	E_L();
}
//初始化函数定义
void lcd1602_init(void)
{
	WriteByteCmd(0x38);//8个数据线，显示两行，5*7点阵
	WriteByteCmd(0x0C);//显示功能打开0x0c
	WriteByteCmd(0x06);//光标自动右边移动0x06
	WriteByteCmd(0x01);//清屏0x01
}
//内部函数：设置显示的起始地址
int setAddr(int row,int col)
{
	char addr;
	if(row == 0)
		addr = 0x80+col;
	else if(row == 1)
		addr = 0x80+0x40+col;
	else
		return -1;
	WriteByteCmd(addr);
	return 0;
}

//写字符串函数定义
void ShowString(int row,int col,char data[])
{
	//定位
	int ret = setAddr(row,col);
	if(ret !=0)
		return ;
	char *p = data;
	while(*p)
	{
		WriteByteData(*p);
		p++;
	}
}

//清屏函数定义
void clearScreen(void)
{
	WriteByteCmd(0x01);//清屏0x01
}

lcd1602.h代码：

#ifndef __LCD1602_H__
#define __LCD1602_H__
#include "main.h"

#define RS_H()  HAL_GPIO_WritePin(GPIOC,RS1602_Pin,GPIO_PIN_SET)
#define RS_L()  HAL_GPIO_WritePin(GPIOC,RS1602_Pin,GPIO_PIN_RESET)
#define RW_H()  HAL_GPIO_WritePin(GPIOA,RW1602_Pin,GPIO_PIN_SET)
#define RW_L()  HAL_GPIO_WritePin(GPIOA,RW1602_Pin,GPIO_PIN_RESET)
#define E_H()  HAL_GPIO_WritePin(GPIOB,E1602_Pin,GPIO_PIN_SET)
#define E_L()  HAL_GPIO_WritePin(GPIOB,E1602_Pin,GPIO_PIN_RESET)
//初始化函数声明
void lcd1602_init(void);
//显示字符串函数声明
void ShowString(int row,int col,char data[]);
//清屏函数声明
void clearScreen(void);

#endif

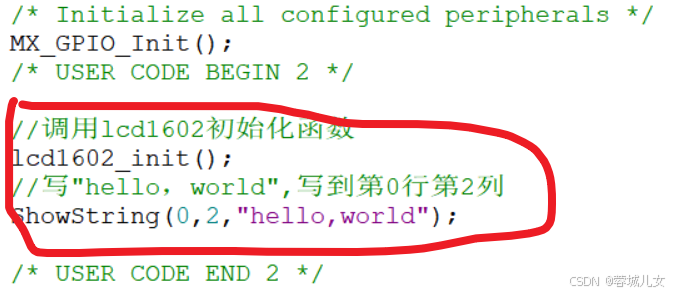

main函数中添加lcd1602头文件，然后添加代码如下：

#include "lcd1602.h"

四、编译、烧写代码，然后观察现象

五、代码解析

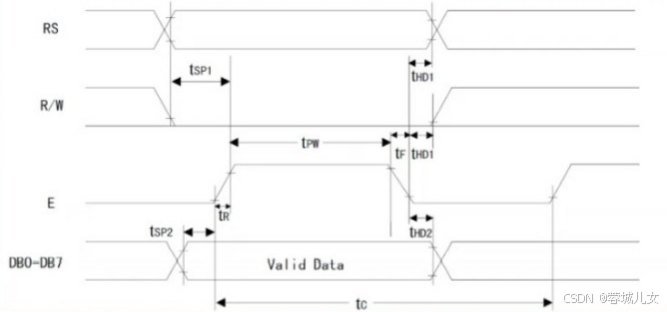

1）写时序如下：

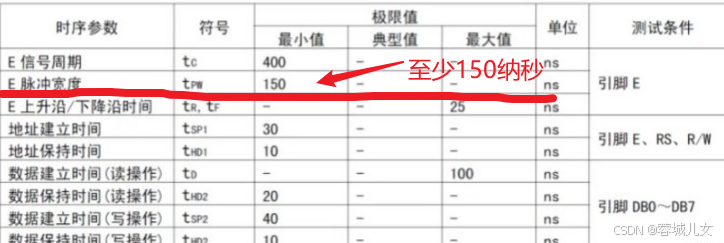

如下图可以看出，使能的持续实践至少是tpw，为150纳秒，HAL库函数没有提供到纳秒的延时（可以自己写），我们就延时一毫秒，时间是足够的。

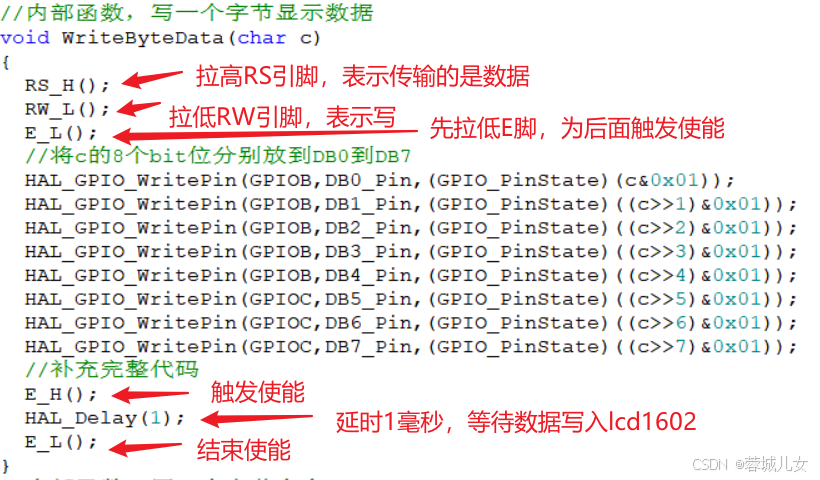

根据上两张图，完成代码如下所示：

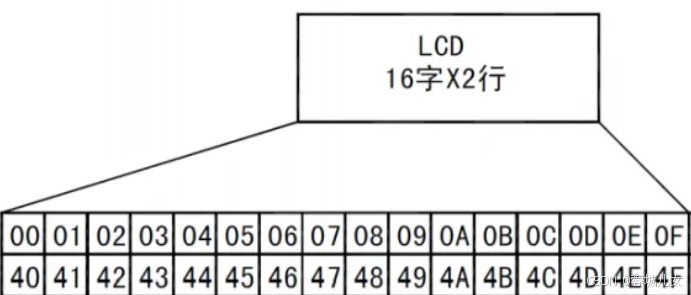

2）lcd1602显示的每个位置都有地址，将光标指向那个地址就在那显示数据

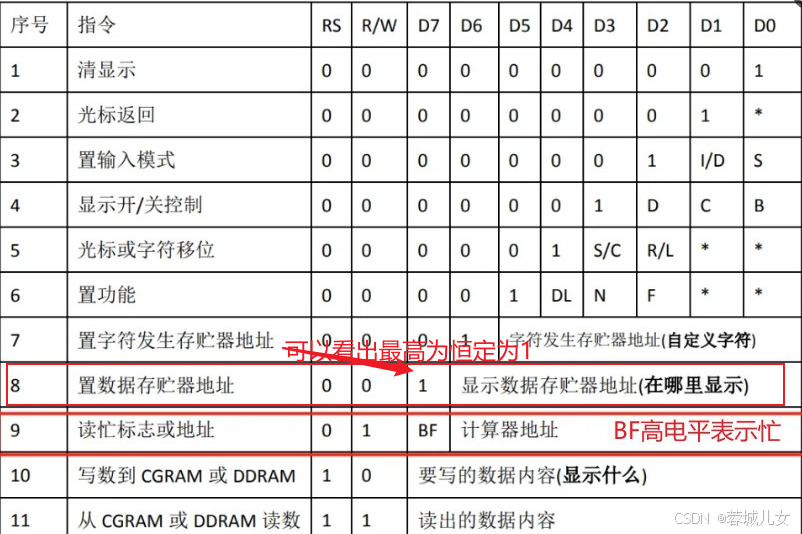

所以上面每个字符的显示位置要加上0x80。说明一下，由于我们是芯片向lcd1602写数据显示，所以检查忙的动作可以不用做。

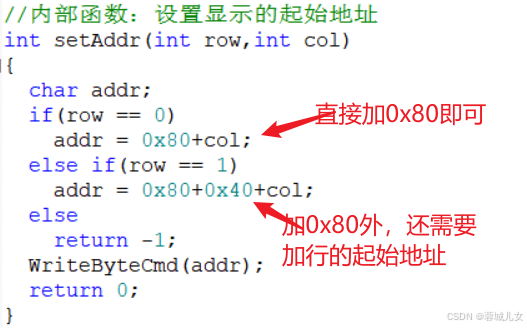

根据上面写出代码：

3）stm32与lcd1602，总共要用到11个引脚，在芯片资源比较紧张的情况下，可以4条数据线进行数据或命令传输，传输一个字节信息需要传两次，这种情况需要借助于HD44780来完成。
