通过光敏电阻获取光照度解析

stm32下通过光敏电阻到底是如何获取光照度呢？

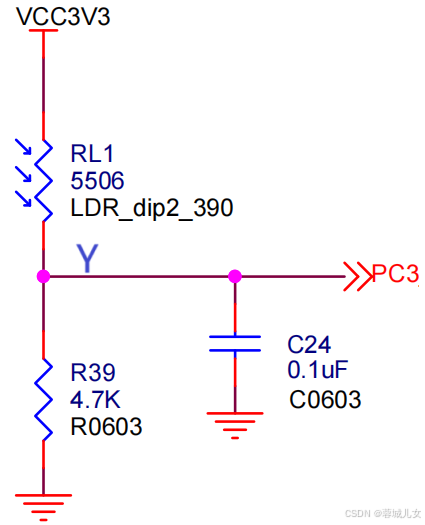

见图如下：RL1为光敏电阻，PC3为芯片引脚

        光敏电阻RL1随着光照度变化而变化，是一个模拟量，电压Y也是一个模拟量，当电压通过PC3引脚输入到芯片时，会交给ADC，转换成一个数字量。所以ADC实际上转换的是电压。

        我这里芯片内部ADC器件是12位的，也就是转换出来的数字用12bit位来存储。所以输出的数字范围为0-4096.
        ADC输入电压范围的确定：当光照强度最强时，RL1电阻最小，小到可以忽约不计，此时输入电压是3.3v；当无光照时，RL1电阻无穷大，此时Y点电压为0，因此输入电压Y的范围位0-3.3V

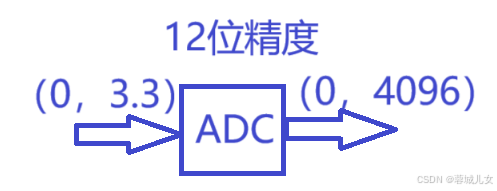

   如上图所示，输入电压为0时，输出也为0，输入为3.3时，输出为4096. 那如果输入的电压是Y，输出值（设为AD）是多少呢？将光敏电阻值随光照变化设为斜率不变的直线，得出如下公式：
          3.3/4096 = Y/AD

 AD值可以调用库函数HAL_ADC_GetValue获取，所以可以计算出Y值。（注意该库函数要在ADC转换完成去调用哦，一般是ADC中断中调用）

         3.3/(RL1+4700) = Y/4700    (根据电流相等)

   两个公式消去Y，可以得到RL1的阻值与AD值关系。

此时得到光敏电阻，那如何获取光照度呢？

一种方式是，使用电阻与光照强度之间的数学关系，通过公式计算出来。往往是非线性的，所以单片机计算速度会很慢；

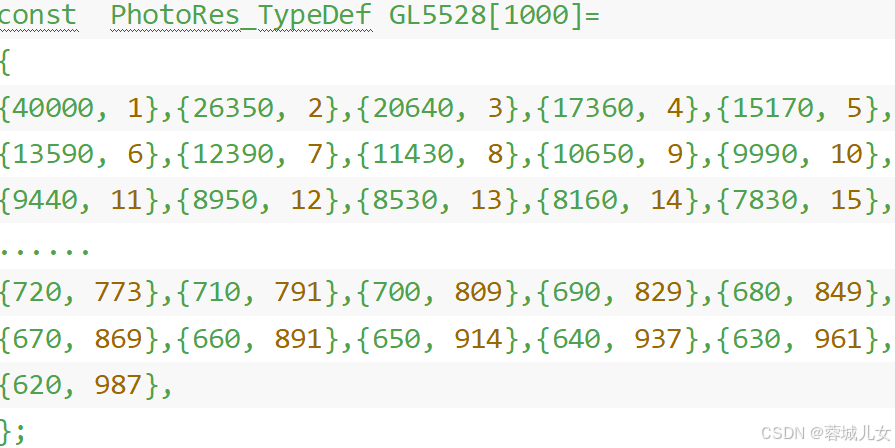

第二种是通过电阻与光照强度之间建立一张表格，比如把光照强度1到1000lux对应的电阻值，两者之间建立一张表格（厂家提供），通过查表得到。

typedef struct

{

 unsigned short ohm;   //光敏电阻值

unsigned short lux;   //流明

}PhotoRes_TypeDef;
