51单片机数码管静态显示一个数字

代码

#include <REGX52.H>
void main()
{
	P2_4=1;
	P2_3=0;
	P2_2=1;
	P0=0X7D;
	while(1)
	{

	}
}

这段代码就是第三个数码管直接显示数字6

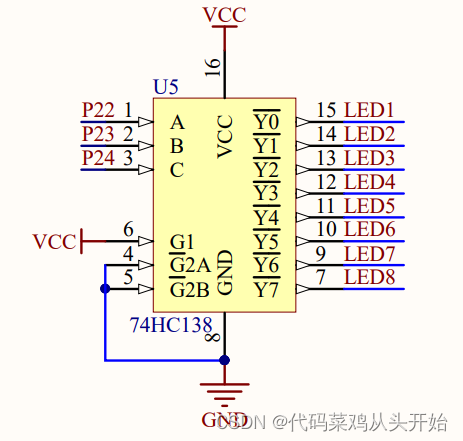

主函数内的前三行是选择数码管的共阴极也就是选择哪个数码管，由138译码器控制

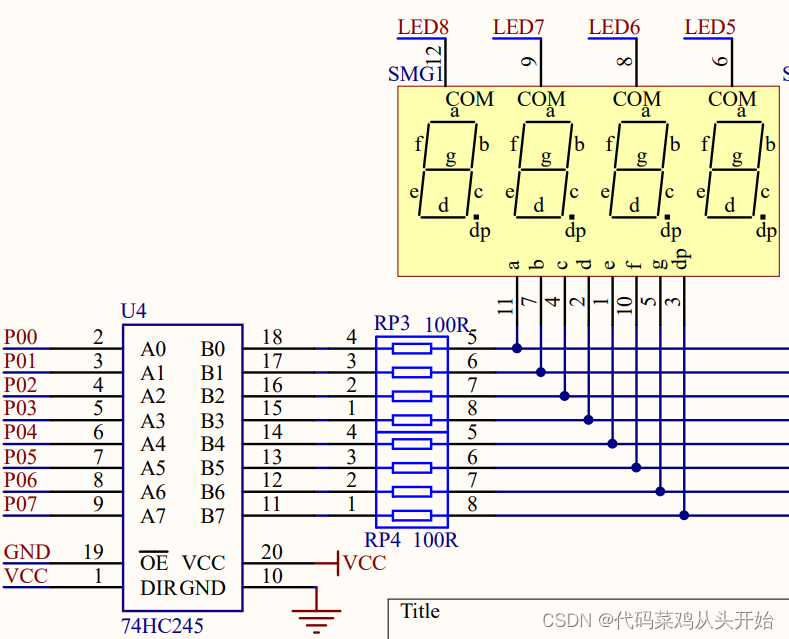

在原理图上就是上面这两个器件，p_2,p_3,p_4三位构成的二进制数字是多少就选择哪个数码管

（可以理解成138译码器就是选择哪个数码管亮）

选完你想让哪个数码管亮之后就该控制数码管怎么亮了

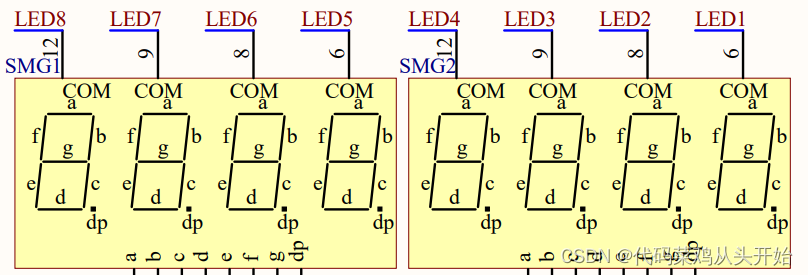

如上图所示假如你选择让led6号数码管亮并显示数字6

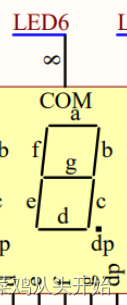

看这个数码管每一个发光管对应的字母，再根据字母找到对应的端口号

例如要是想显示数字6就将acdefg置位高电平1对应2进制0111 1101就是的代码就是将P0赋值为0x7d（0x是16进制的表示方式）

还可以优化一下

#include <REGX52.H>
unsigned char nixienum[]={0x3f , 0x06 , 0x5b , 0x4f , 0x66 , 0x6d,0x7d , 0x07 , 0x7f , 0x6f , 0x77 , 0x7c};
void nixie (unsigned int loc,unsigned int num)
{
	switch(loc)
	{ case 1:P2_4=1;P2_3=1;P2_2=1;break;
		case 2:P2_4=1;P2_3=1;P2_2=0;break;
		case 3:P2_4=1;P2_3=0;P2_2=1;break;
		case 4:P2_4=1;P2_3=0;P2_2=0;break;
		case 5:P2_4=0;P2_3=1;P2_2=1;break;
		case 6:P2_4=0;P2_3=1;P2_2=0;break;
		case 7:P2_4=0;P2_3=0;P2_2=1;break;
		case 8:P2_4=0;P2_3=0;P2_2=0;break;
	}
P0=nixienum[num];
}
void main()
{


	while(1)
	{
		nixie(2,2);
	}
}

就是写个函数，帮我们更简单的让数码管显示我们想要的数字

注意事项

1.数据高位对应端口高位

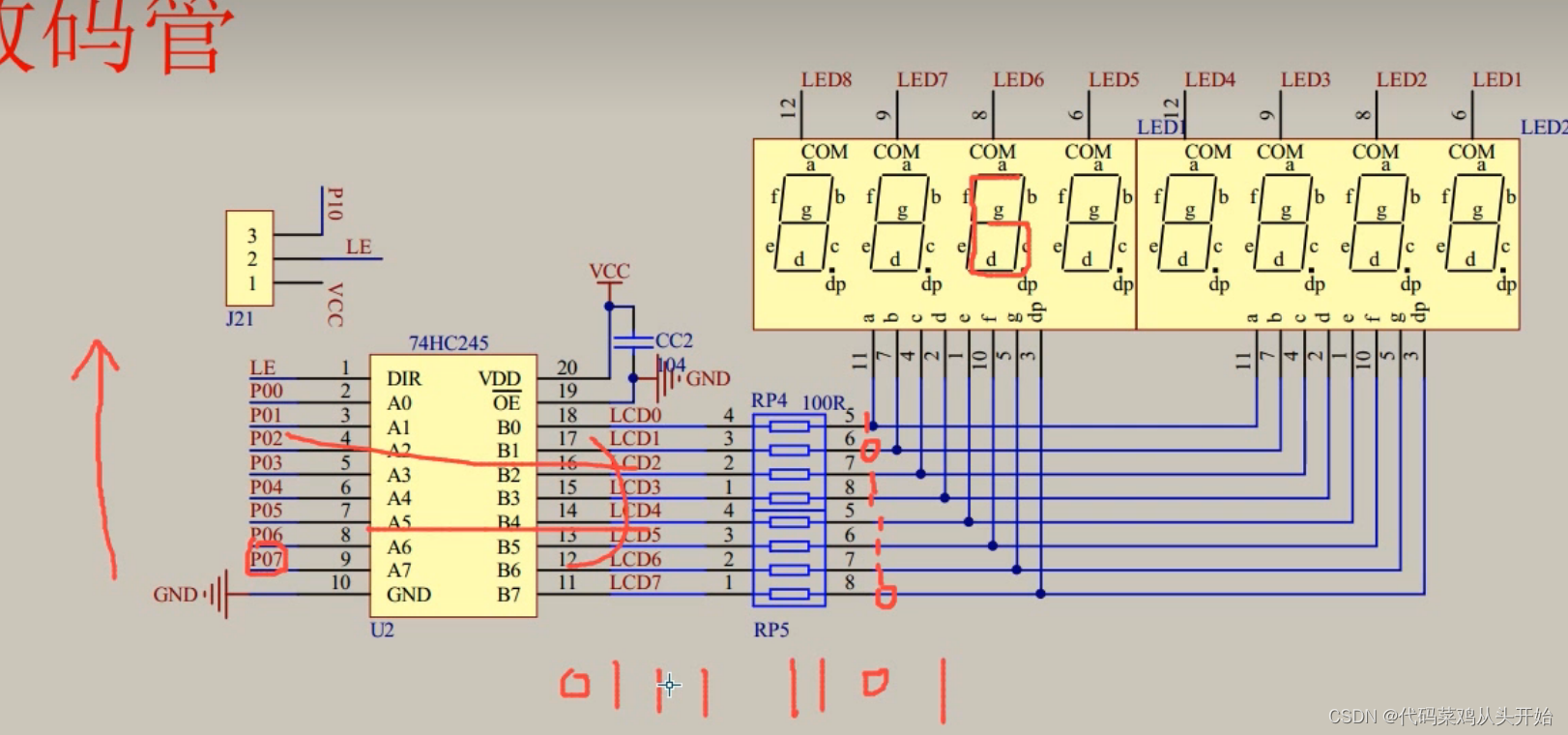

如图

想让LED6数码管显示数字6，在通过138译码器选择完led6后（此数码管是共阴极，要把led6的电平变为低电平）再通过这个信号选择器将数码管的另一端置位高电平
