静态路由配置

华为静态路由配置

1. 实验：华为静态路由配置
   1.1实验目的
   掌握华为静态路由配置

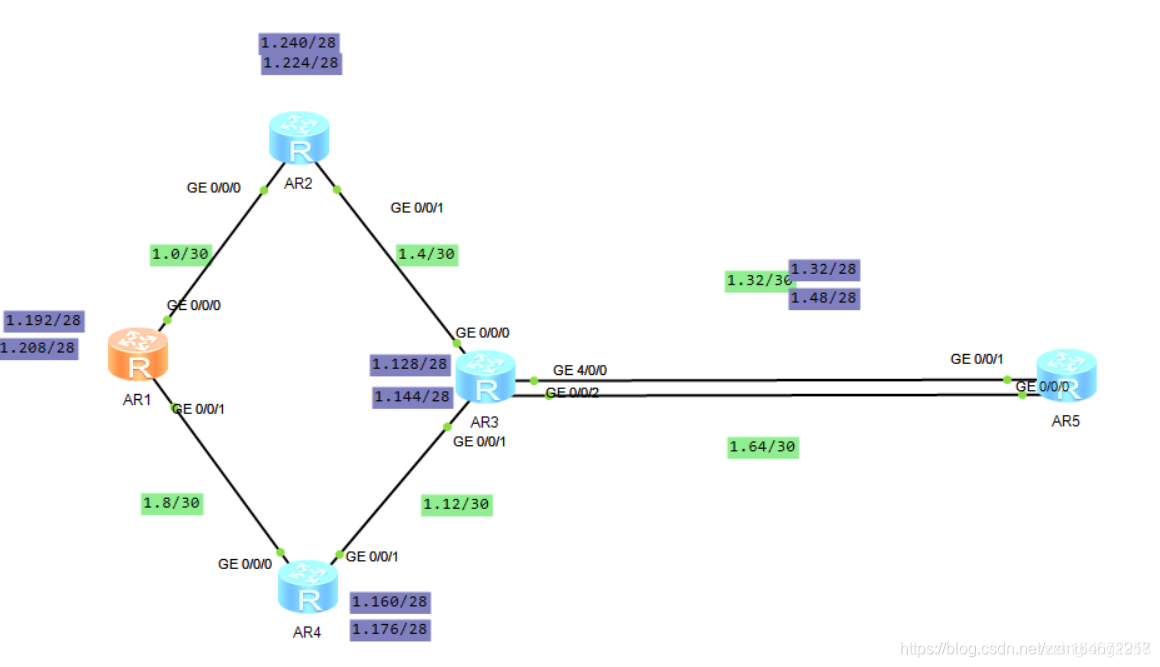

1.2实验拓展
1.3实验要求
1.R1——R4每台设备均有两个环回
2.实验中所有的IP地址均由192.168.1.0/24 划分所得
3.R5的环回为5.5.5.0/24且为ISP的地址
4.全网可达
5.尽量减少路由条目，防止环路
1.4实验步骤
1.在eNSP模拟器中按实验拓扑要求构建拓扑
2.配置AR1、AR2、AR3、AR4、AR5基本拓扑
AR1的配置
AR2的配置
AR3的配置
AR4的配置
AR5的配置.

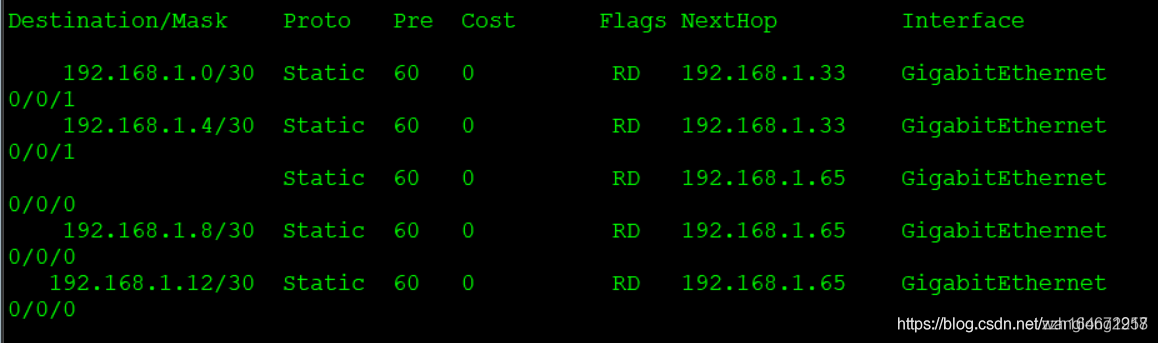

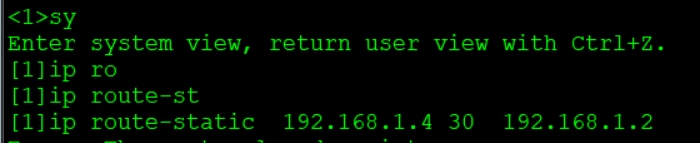

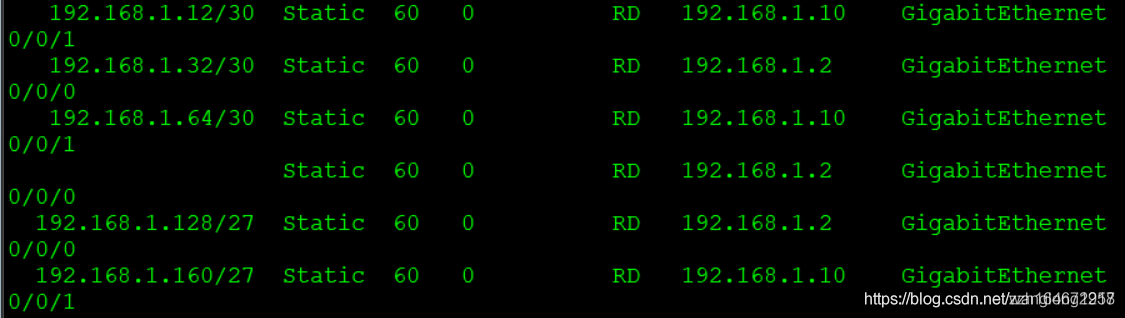

3.在AR1——AR5上配置静态路由

AR2

AR3

AR4

AR5

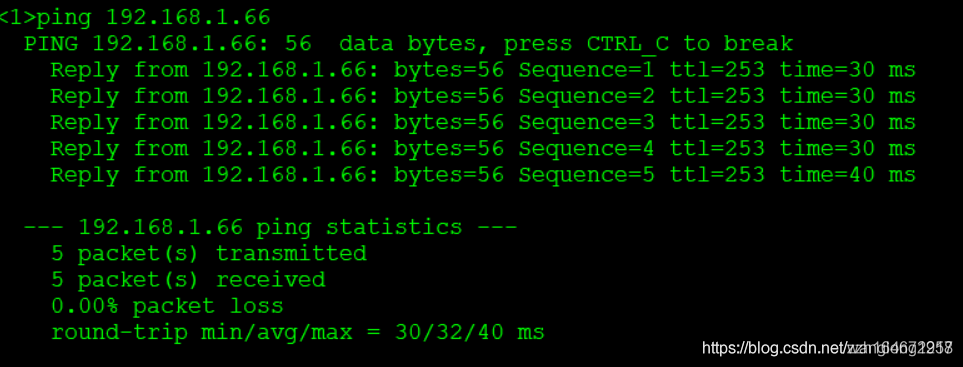

上述配置结束则实现全网可达

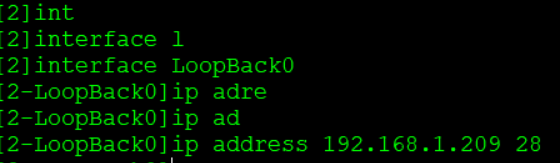

4、AR1——AR4配置环回
AR1

AR2

AR3

AR4

5、给AR5配5.5.5.5/24

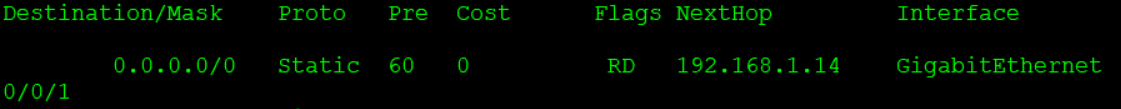

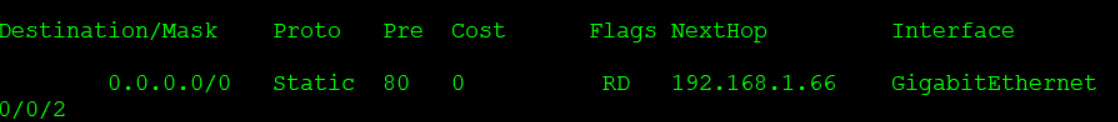

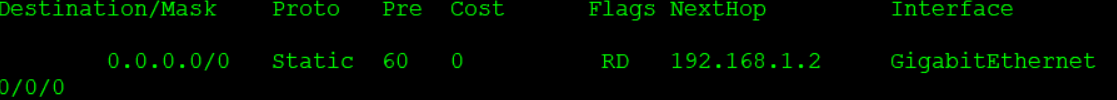

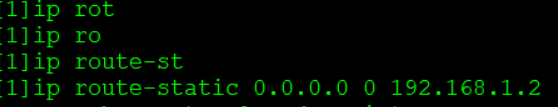

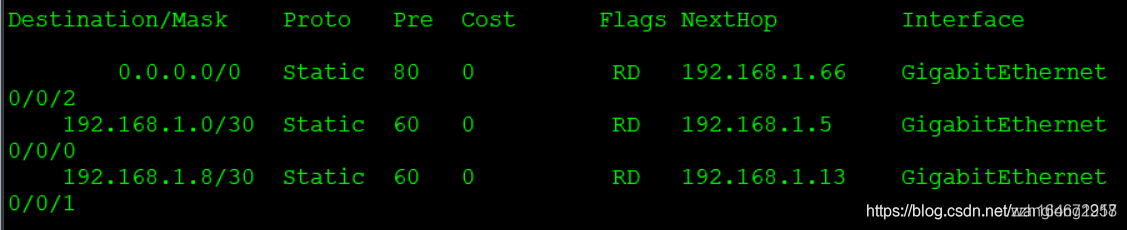

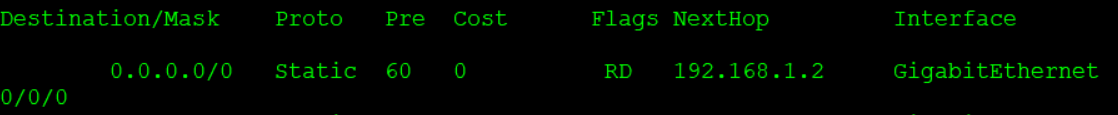

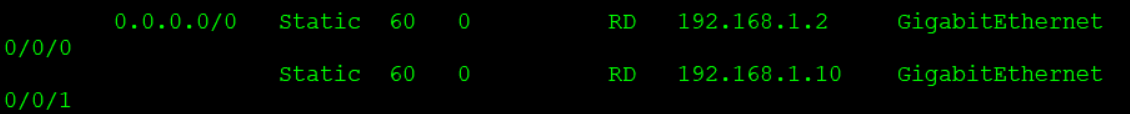

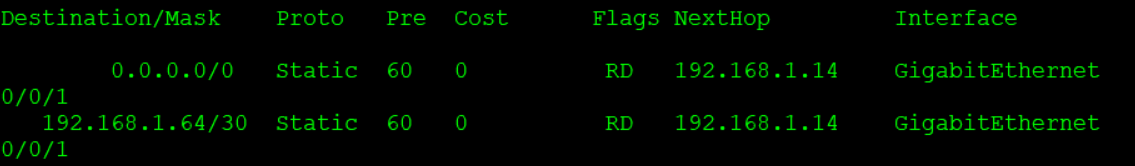

6、在AR1——AR4 配置缺省地址（以实现ping 5.5.5.5可通）
AR1

AR2

AR3

AR4

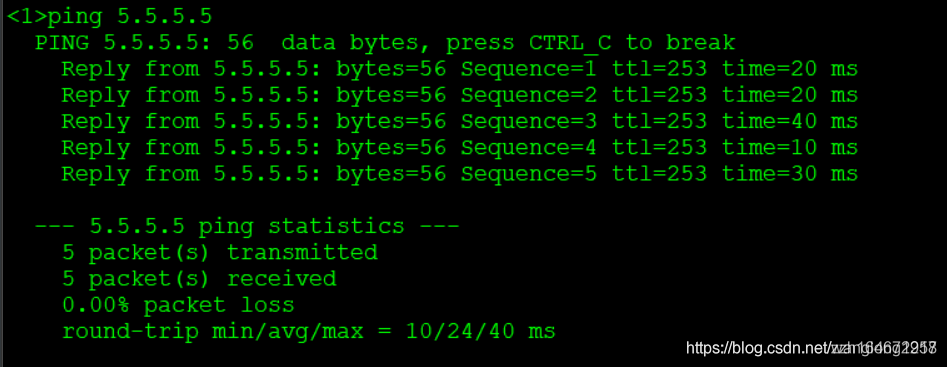

此刻即可ping5.5.5.5实现全网可达

1.5实验中出现的问题及解决方法

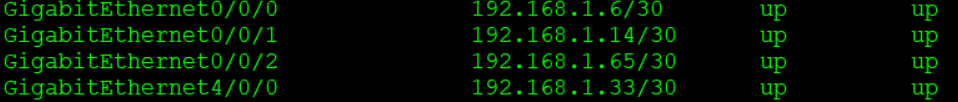

1、ping不通——解决方法：dispiay ip interence breaf 进行查找端口号以及静态路由是否完整
2、ping5.5.5.5不通 且不能在静态路由中出现5.5.5.5——解决方法：在AR1——AR4中配置缺省地址 ，从而使ping5.5.5.5时通过缺省而实现全通

1.6 实验总结
![在这里插入图片描述](https://img-blog.csdnimg.cn/20201227165341415.png
1.静态路由：管理员手工配置的路由条目

前面为要配置的未知网段 后面的为下一跳地址
2.环回接口 ：用于检测tcp/IP协议栈道是否能够正常的封装或解封装数据——检测网卡的好坏
PC中在系统安装之后默认存在127.0.0.1
设备中默认不存在，inloopback需手工创建

在这里插入图片描述
3、缺省路由：缺省地址0.0.0.0/0
查表时在查完所有静态、动态路由条目后，若依然没有可达路径，则使用该条目
