Advance Computer Network Review(1)——FatTree

这个系列是对21~22学年夏季学期高级计算机网络课程的复习提纲，这是本系列的第一篇：FatTree在数据中心中的使用，主要覆盖的内容如下：
1.拓扑结构和编址方案
2.路由算法，找出任意两个主机之间的路由路径
论文原文：《A Scalable, Commodity Data Center Network Architecture》SIGCOMM’08

一、拓扑结构和编址方案

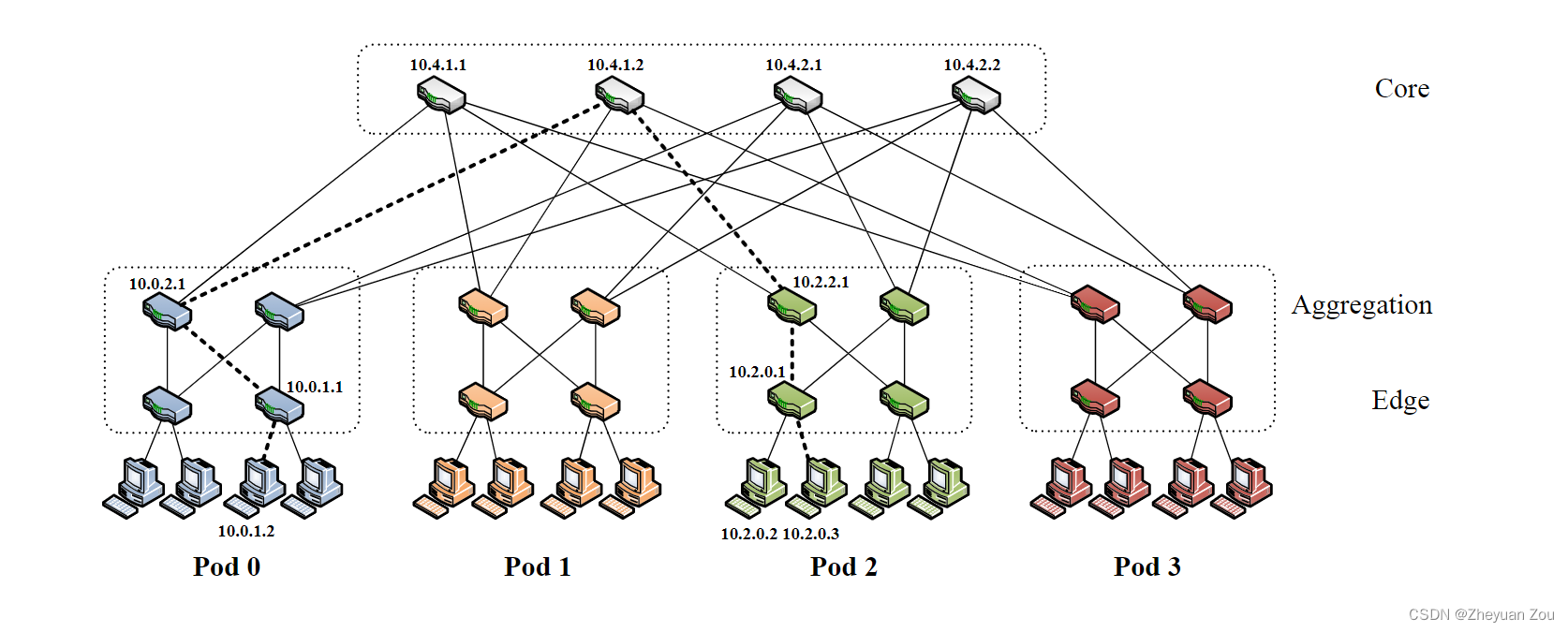

首先这篇文章回顾了数据中心通信中存在的一些问题，然后针对这些问题提出了一种基于胖树(Fat Tree)的Clos拓扑来连接商品级以太网交换机。提出的架构如下，展示的是一个k元胖树(k=4)的架构图：

k元胖树架构具有如下特征：
1.有k个pods，每个pods包含2层，每一层包含有$\frac{k}{2}$个交换机。
2.每一个k口交换机，$\frac{k}{2}$个端口直接在底部连接主机(hosts)，剩下的$\frac{k}{2}$个端口向上连接到高层交换机。
3.最顶层的${(\frac{k}{2})}^2$核心交换机也拥有k个端口，且第i个端口正好连接到第i个pod，所以pod聚合层中的连续端口以$\frac{k}{2}$的跨步连接到核心交换机(?，这点需要理解)。
4.k元胖树中对于位于不同pod中的主机，有${(\frac{k}{2})}^2$条最短路径可选，但只有其中一条会被选。

---

下面再来看看在这个架构中的编址方案，首先原文中明确说，块中所有的IP地址均取自私有地址空间10.0.0.0/8中。编址方法依照设备位于不同的层次，可以分为以下三种情况：
1.pod中的交换机，对于这类交换机，编址方案为10.pod.switch.1，pod就是它所在的pod号，switch就是它在自身的pod中的编号，这个编号遵循从左向右，自底向上（注意左右的优先级高于上下）的编址顺序，取值范围是[0,k-1]。比如对于上面的示意图中的pod2，由4个交换机构成的网格中，编制空间就是[0,3]，左下的就是0，右下就是1，左上就是2，右上的就是3。

2.核心交换机，对于这类交换机，编制方案为10.k.j.i，k就是元数，在示意图中k就是4。原文中说(j, i)指的是交换机在${(\frac{k}{2})}^2$构成的核心交换机网格中的坐标，范围是[1, $\frac{k}{2}$]，从左上角开始编址。那其实上面这个示意图中，我们完全可以将核心交换机层看作一个2x2的正方形网格来编址。

3.主机(host)，主机的编址方案是10.pod.switch.ID，pod，switch的含义与1中相同，不再赘述。ID则标明的是主机在其所在子网中的位置，取值范围是[2, $\frac{k}{2}+1$]，自左向右编址，因为1被交换机占据了，255不能用。这里原文中还提到一句，每一个低层次交换机都负责一个含有$\frac{k}{2}$个主机的/24子网(k < 256)。

---

二、路由算法
这部分来讨论一下在上述的架构中如何完成路由选择。
1.pod内部的信息交换
首先，在一个pod中的交换机(无论低级还是高级)都保有本pod所辖的所有子网前缀，这也就意味着如果是一个pod内部的信息转发。那么这个信息在被转发到pod的高层交换机时就会被转发到对应的子网。

2.pod之间的信息交换

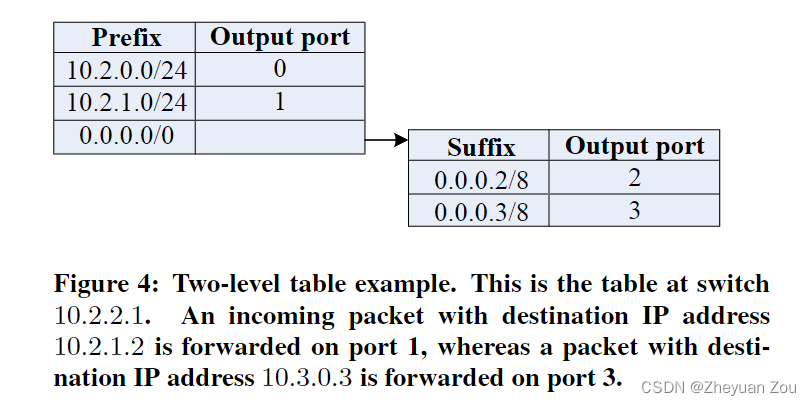

本文中所用的路由表是两级的，第一级使用前缀匹配，第二级采用后缀匹配。前缀匹配项用于pod内部路由，后缀匹配项用于pod之间的路由，而二级表在一级表中的记录是0.0.0.0/0。

这里面就涉及到对两种设备路由表的生成，一是pod里面的交换机，还有一个是核心交换机，它们生成路由表的算法不同。

首先看pod里的交换机，这里面同样分两种情况，一是位于顶层的交换机，还有一种是位于底层的交换机。

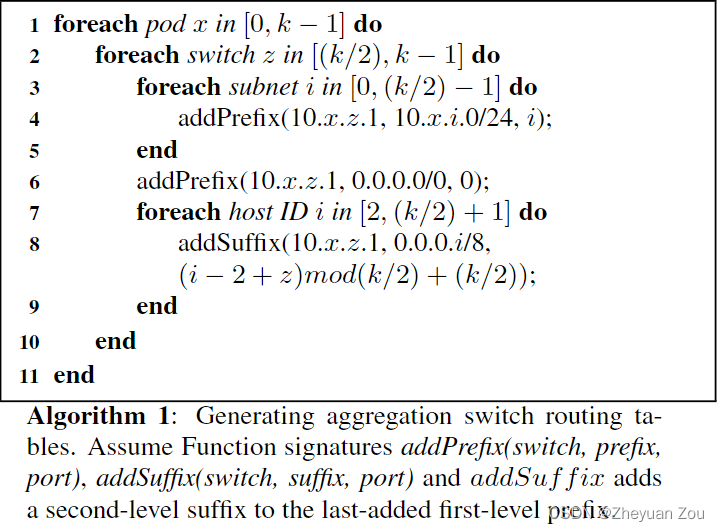

对于位于顶层的交换机，路由表生成算法如下：

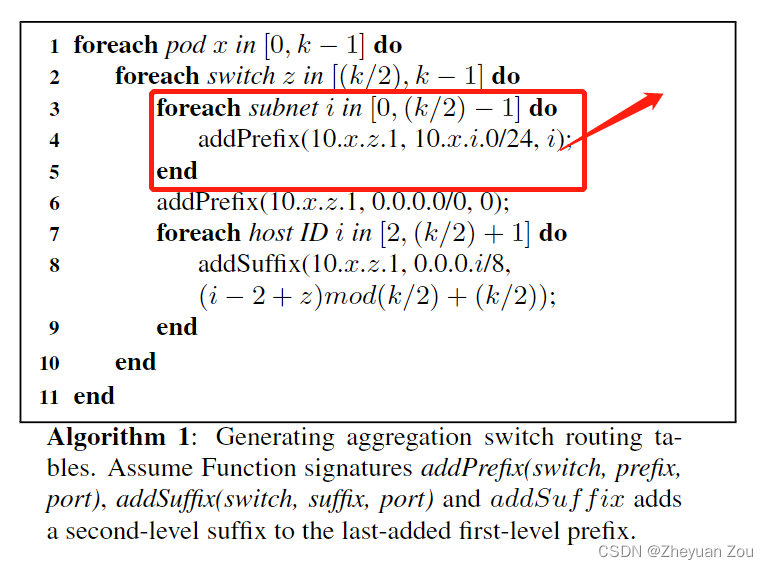

其中3-5行这段代码是在为pod内部交换提供路由项，而6-9行是在pod之间的交换提供路由项，根据式子(i-2+z)mod(k/2)+(k/2)计算出的端口可以将跨pod访问指定主机的信息从正确的端口转发出去，模运算的目的是保证负载均衡。

对于位于底层的交换机，它不需要负责转发到子网，只负责转发到指定主机，所以3-5行的逻辑可以抹去，当然第二行的交换机编号也要动一下：

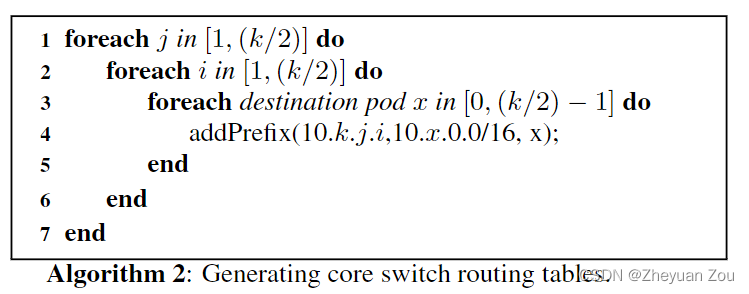

对于核心层的路由，路由表生成算法如下，其实就是对指定的pod，从指定的端口转发出去（之前说过核心交换机第i个端口正好连到第i个pod）：

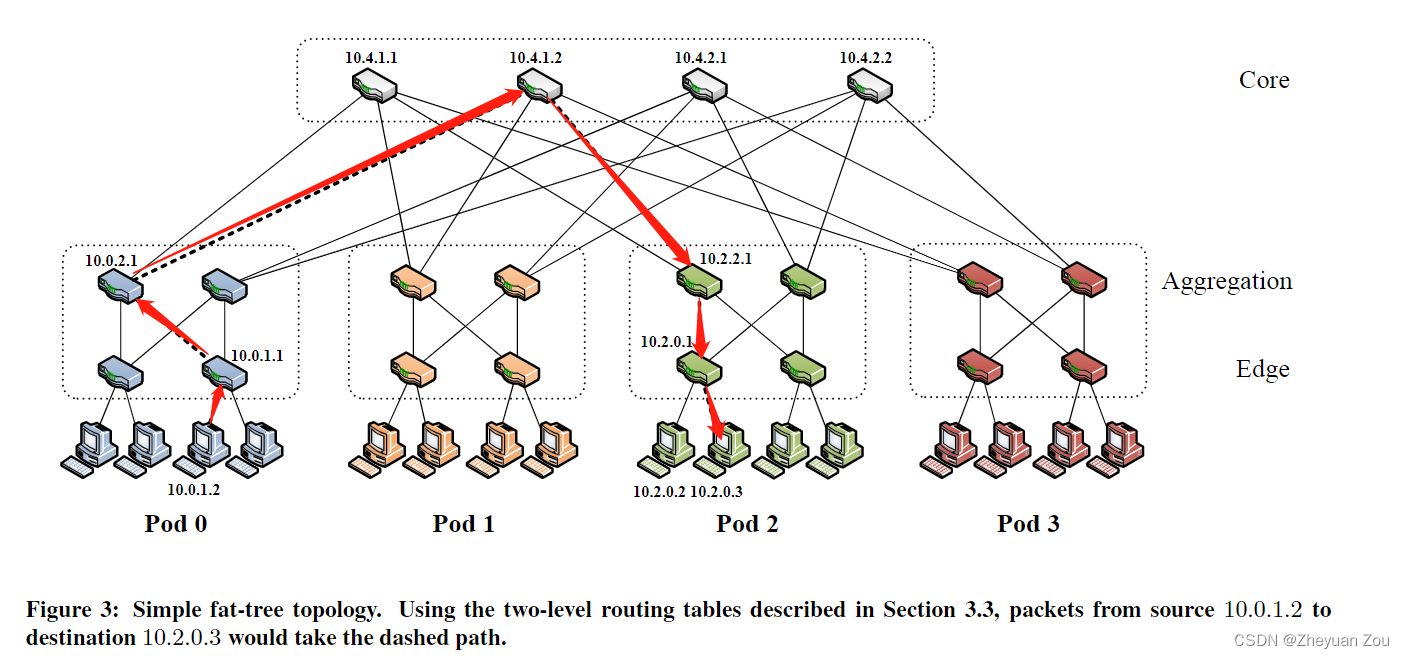

最后文中举了一个跨pod路由例子：

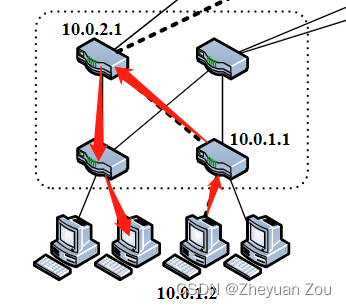

1.从10.0.1.2到10.0.1.1，由标准交换技术完成，因为10.0.0.1是源主机的网关。
2.10.0.0.1到10.0.2.1， 查二级路由表(后缀匹配，注意i=3)，从相应端口传发出去。
3.10.0.2.1到10.4.1.2，查二级路由表，从相应端口转发出去。
4.从10.4.1.2到10.2.2.1，可以获得一级路由表中10.2.0.0/16的匹配，从而转发到pod2。
5.从10.2.2.1到10.2.0.1，因为此时已经和目的网络处于一个pod中，所以此时可以从一级路由表中获得匹配10.2.0.0/24。
6.从10.2.0.1到10.2.0.3，由标准交换技术完成。

这篇文章的梳理和学习到此结束。
