本文章由cartzhang编写，转载请注明出处。所有权利保留。
文章链接：http://blog.csdn.net/cartzhang/article/details/53674647
作者：cartzhang

《图说VR入门》——360全景视频

本章用使用较早的Unity OC 插件来实现一个360全景视频，且通过使用不同的路径配置，可以随意切换视频内容。这样省去了多次打包的过程，简单易用。
当然，你可以花费40刀来购买一个。
https://www.assetstore.unity3d.com/cn/#!/content/35102
这个还是听贵的。
还是制作一个免费的吧！！！
打包后的可下载地址，没有密码：
OC 版本 0.8.0 云盘地址：
http://pan.baidu.com/s/1nv4QLuD
OC版本0.4.4云盘地址：
http://pan.baidu.com/s/1jI8uDRC

一、所需资源

简单制作一个360的全景视频，需要资源有：
AVPro Windows Media2.9.0 unity插件
下载地址：
http://pan.baidu.com/s/1bz7pc6

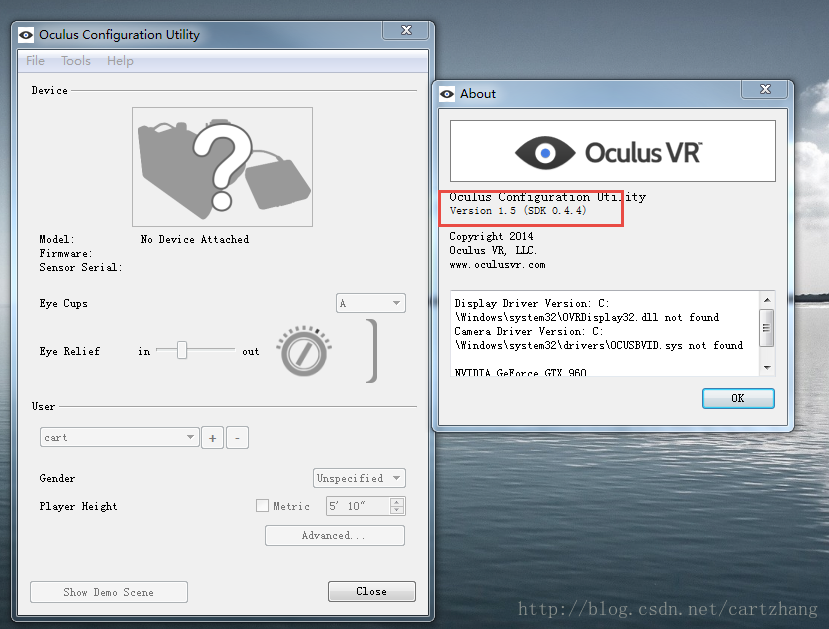

需要安装OC的0.4.4runtime:
http://pan.baidu.com/s/1jIJPXCa

这里写图片描述
图1

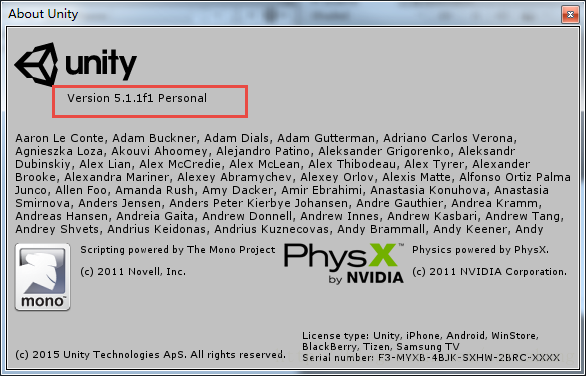

Untiy所使用版本：

这里写图片描述
图2

二、制作一个360的VR视频

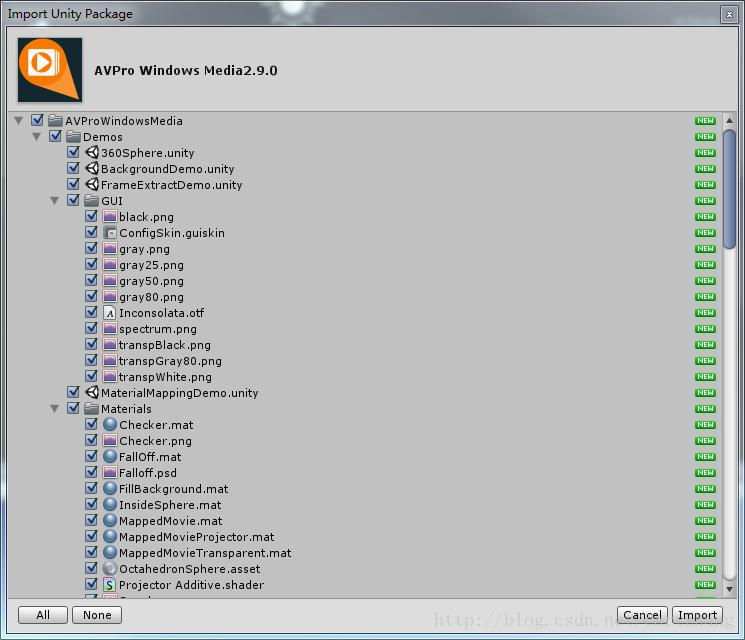

1.导入插件

导入AVPro Windows Media2.9.0插件

这里写图片描述
图6

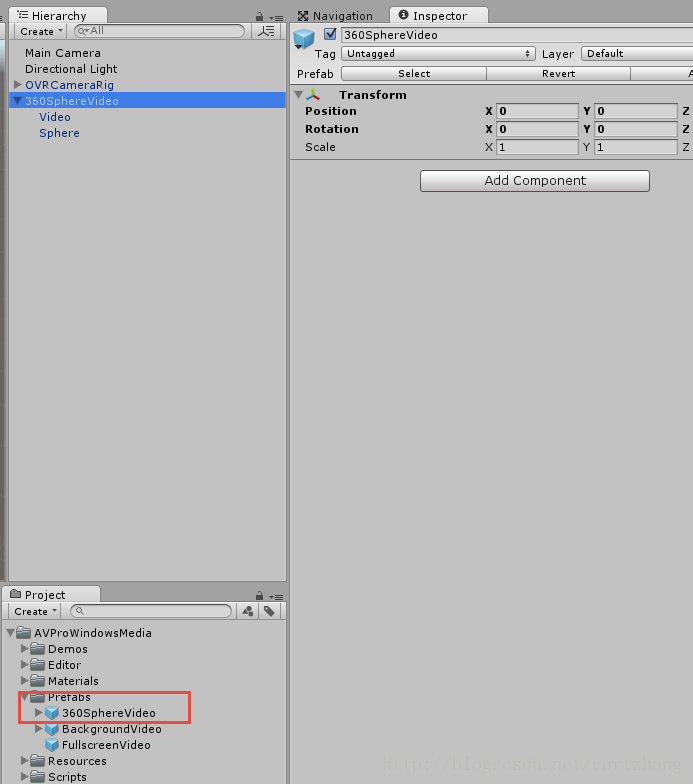

找到他给出的预制体如下图：

这里写图片描述
图7

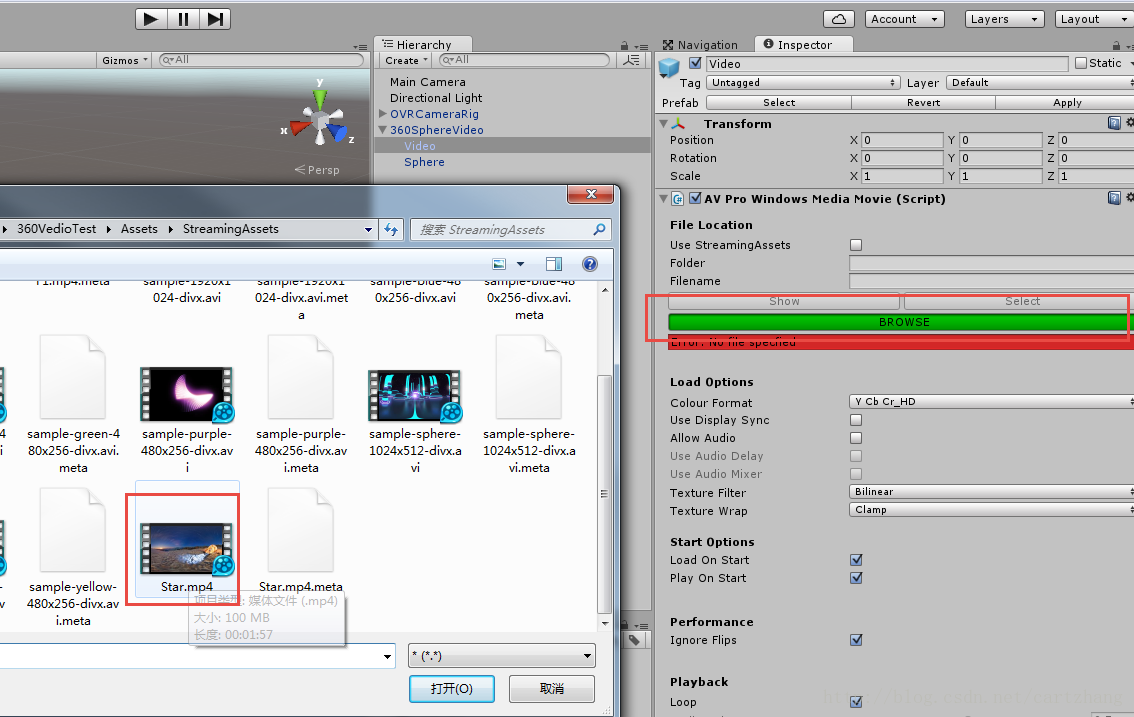

然后选择视频文件：

这里写图片描述
图8

2.解码器安装

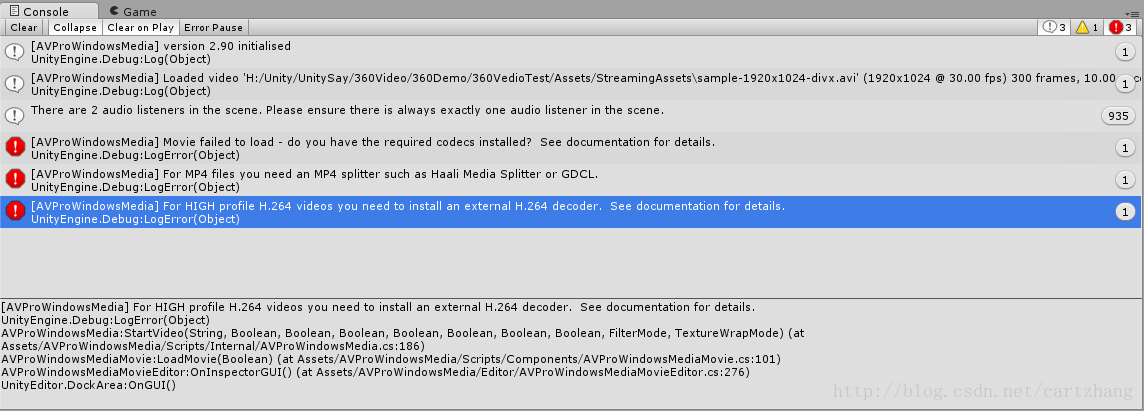

若这时候运行，就会报错，如下
根据报错：
For MP4 files you need an MP4 splitter such as Haali Media Splitter or GDCL.

这里写图片描述
图9

若感兴趣想深入了解的，可以看看如下地址：

http://haali.su/mkv/

若来这里直接下载所需要的解码器：
下载地址：

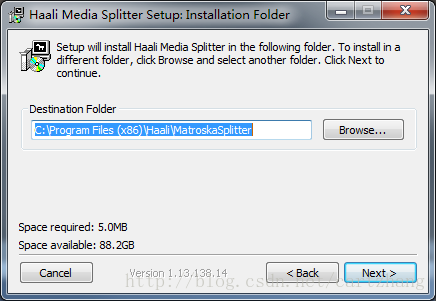

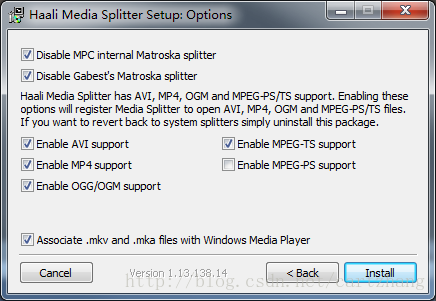

然后安装：

这里写图片描述
图10

这里写图片描述
图11

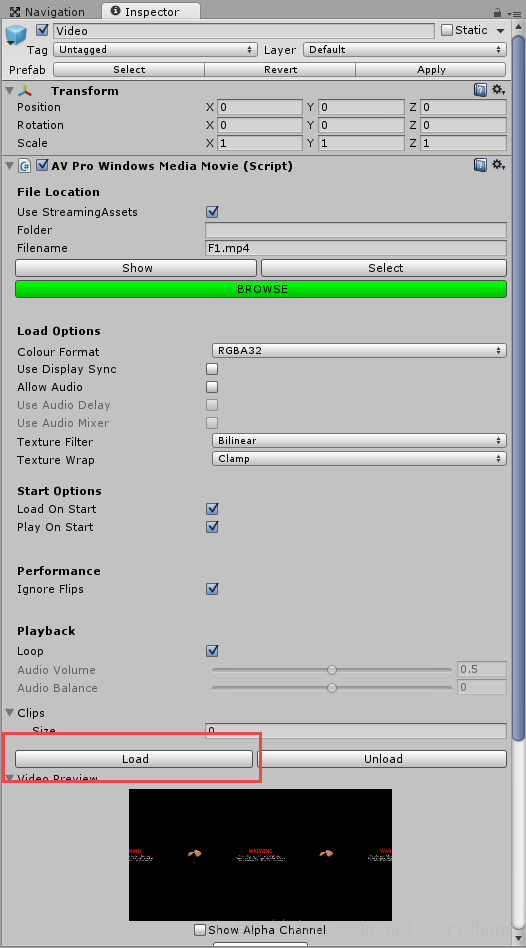

然后再次加载Load测试：
若看到如下就说明解码器安装成功

这里写图片描述
图12

3.设置视频加载配置和运行设置

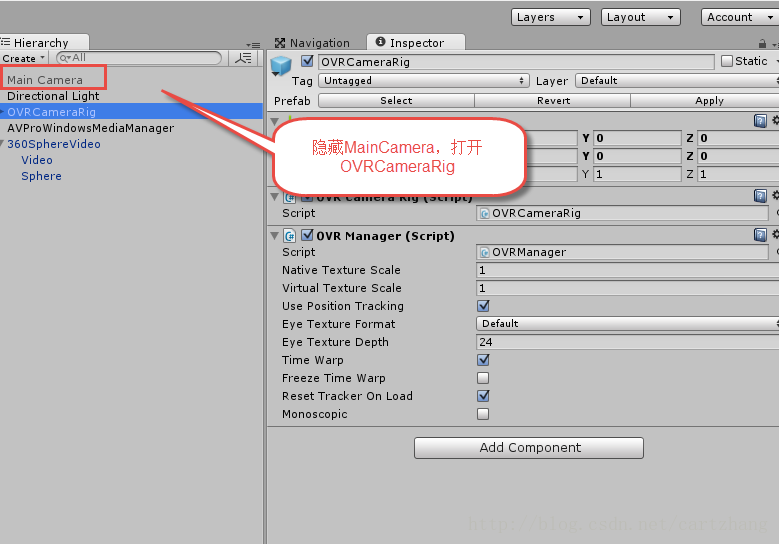

首先，需要把原来的主相机屏蔽，然后添加OC的相机预制体

这里写图片描述
图13

然后，添加写好的配置文件代码：

这里写图片描述
图15

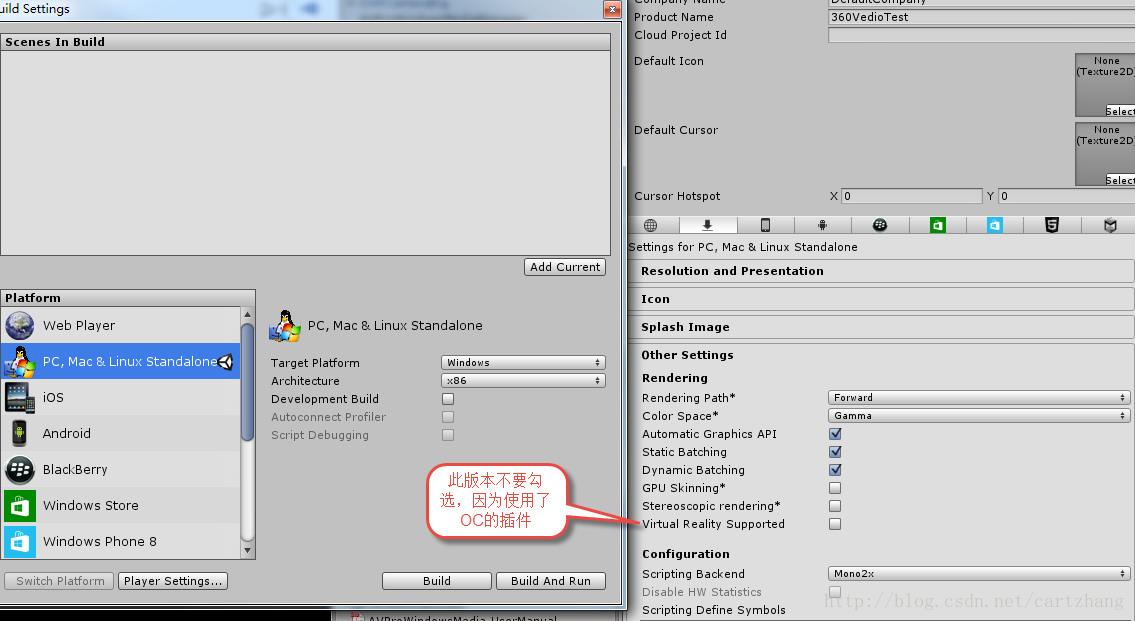

最后要注意，不要勾选Virtual Reality supported选项，因为我们使用的是低版本的OCruntime插件。

这里写图片描述
图14

当然，我也打包测试了OC 0.8.0的Runtime,可能相对与0.4.4版本，OC造成的崩溃可能性会小点。这个没有详细测试，只是相信Unity嵌入和OC的版本升级优化能力。
打包后的文件也会在后面给出下载链接地址。

三、使用配置文件来打包后随时修改视频内容

直接修改AVProWindowsMediaMovie.cs中的LoadMovie函数。


        bool allowNativeFormat = (_colourFormat != ColourFormat.RGBA32);

        //string filePath = GetFilePath();
        string filePath = ConfigFile.Cconfig.VediofullPathName;

        if (_moviePlayer.StartVideo(filePath, allowNativeFormat, _colourFormat == ColourFormat.YCbCr_HD, _allowAudio, _useAudioDelay, _useAudioMixer, _useDisplaySync, _ignoreFlips, _textureFilterMode, _textureWrapMode))
        {
            if (_allowAudio)
            {
                _moviePlayer.Volume = _volume;
                _moviePlayer.AudioBalance = _audioBalance;
            }
            _moviePlayer.Loop = _loop;
            if (autoPlay)
            {
                _moviePlayer.Play();
            }
        }
        else

其实所要修改的只是视频的加载路径，仅此而已。
只需更改：

//string filePath = GetFilePath();
        string filePath = ConfigFile.Cconfig.VediofullPathName;

这样就可以了。

配置文件的脚本：

using UnityEngine;
using System;
using System.IO;
using System.Xml.Serialization;

public class ConfigFile : MonoBehaviour {

    public static ConfigFile Instance { private set; get; }
    public static ClientConfigReference Cconfig;

    void Awake()
    {
        try
        {
            ReadConfigFile(Application.streamingAssetsPath + "/Configfile.xml");
        }
        catch (Exception ex)
        {
            Debug.LogError("Read XML Failed !  " + ex.Message);
        }
    }

    void ReadConfigFile(string filePath)
    {
        try
        {
            FileStream fs = new FileStream(filePath, FileMode.Open, FileAccess.Read);
            XmlSerializer xs = new XmlSerializer(typeof(ClientConfigReference));
            Cconfig = xs.Deserialize(fs) as ClientConfigReference;
            fs.Dispose();
            Debug.Log("Configfile :" + filePath);
        }
        catch (Exception ex)
        {
            Debug.LogError("Read ConfigFile Failed !  " + ex.Message);
        }
    }
}

// configure class
public class ClientConfigReference
{
    public string VediofullPathName;
}

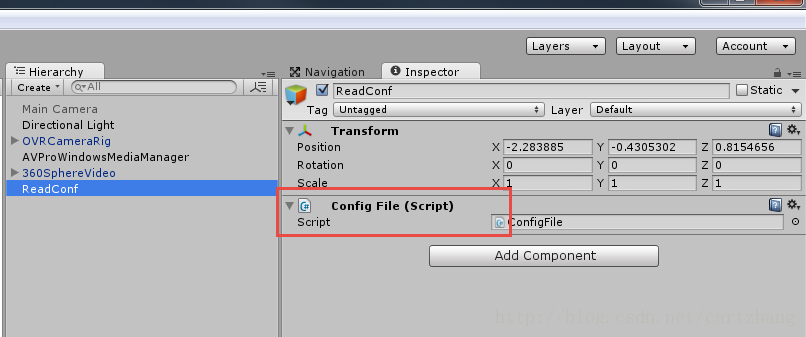

这个只需要挂载在场景中即可，不需要任何操作。
这里写图片描述
图15

四、球内使用的shader

360SphereVideo中sphere中使用的材质的Shader.

Shader "Unlit/InsideSphere"
{
    Properties
    {
        // we have removed support for texture tiling/offset,
        // so make them not be displayed in material inspector
        _MainTex ("Texture", 2D) = "white" {}
    }
    SubShader
    {
        Cull Off

        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION; // vertex position
                float2 uv : TEXCOORD0; // texture coordinate
            };

            struct v2f
            {
                float2 uv : TEXCOORD0; // texture coordinate
                float4 vertex : SV_POSITION; // clip space position
            };

            uniform float4 _MainTex_ST;

            v2f vert (appdata v)
            {
                v2f o;
                o.vertex = mul(UNITY_MATRIX_MVP, v.vertex);
                o.uv.xy = TRANSFORM_TEX(float2(1-v.uv.x, v.uv.y), _MainTex);

                return o;
            }

            sampler2D _MainTex;

            fixed4 frag (v2f i) : SV_Target
            {
                // sample texture and return it
                fixed4 col = tex2D(_MainTex, i.uv);
                return col;
            }
            ENDCG
        }
    }
}

有兴趣的自行研究下。

五、打包后运行测试：

1. 先使用的星空：

资源可以在文章后面地址下载：

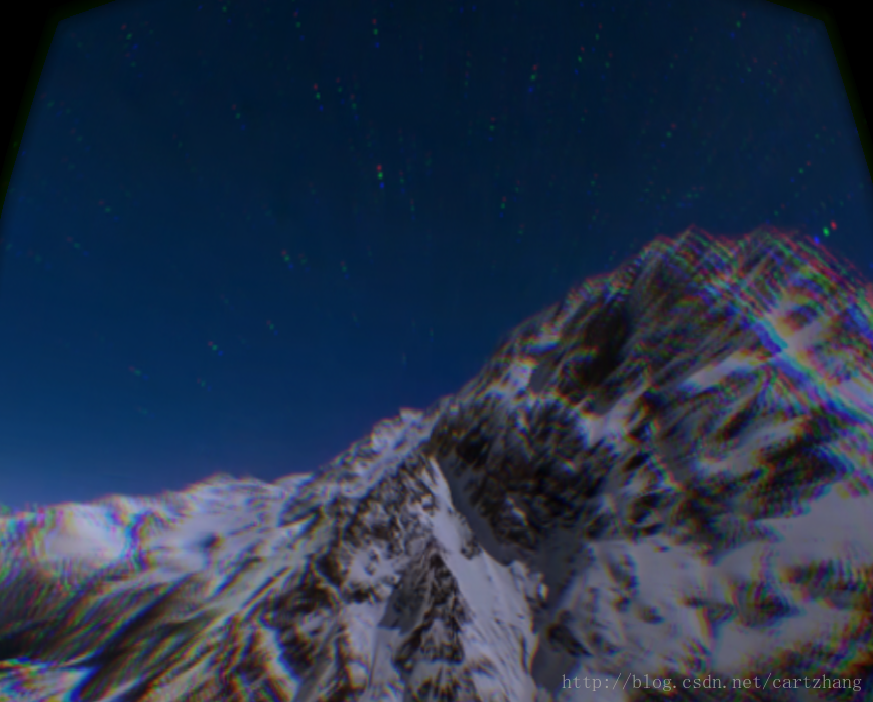

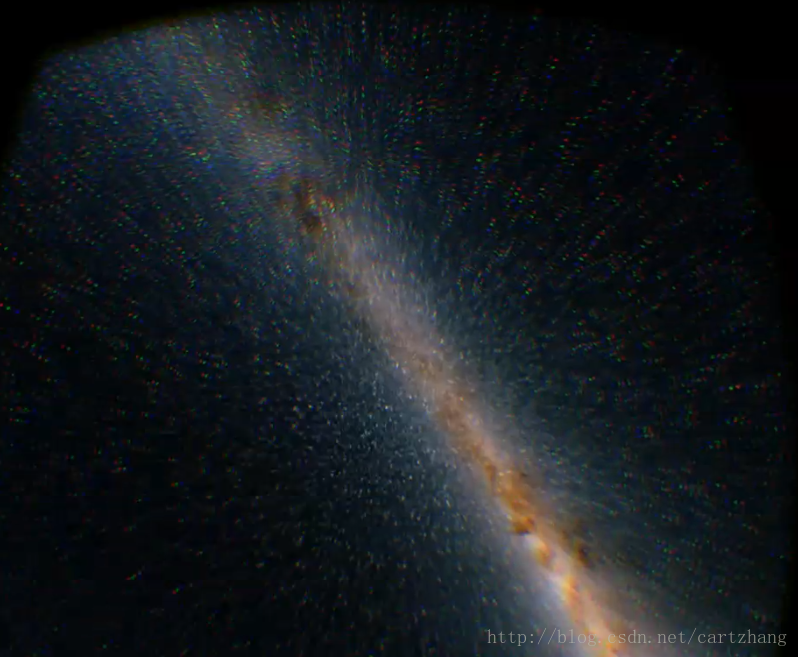

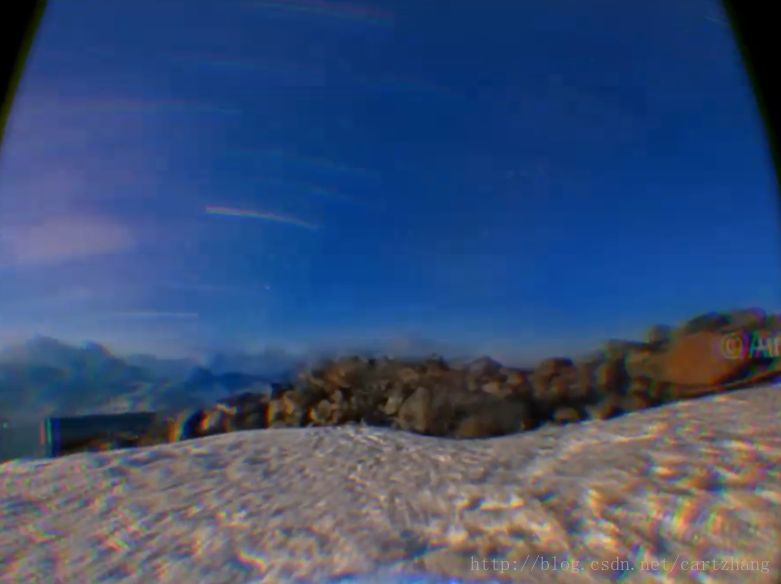

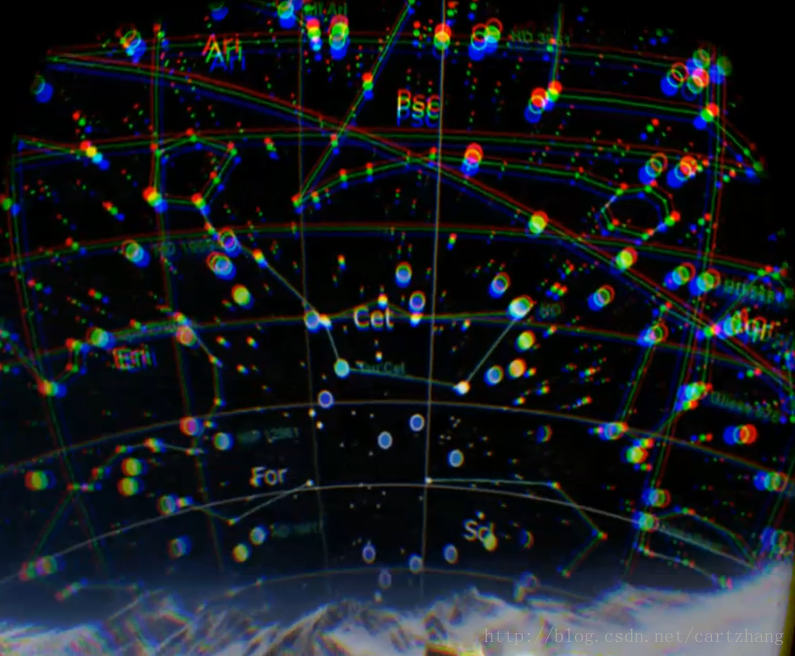

看看美丽星空：
这里写图片描述
图16

这里写图片描述
图17

这里写图片描述
图18

这里写图片描述
图19

可以看到，这是单眼效果，因为使用大鹏头盔，使用复制屏的效果，分辨率不对造成的，但是在直接运行过中，不影响使用和体验。

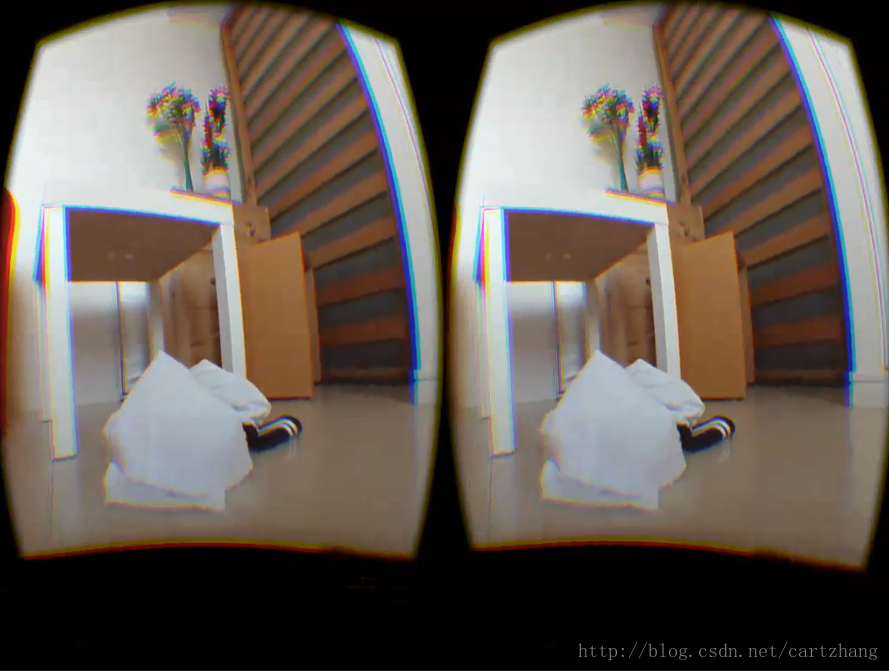

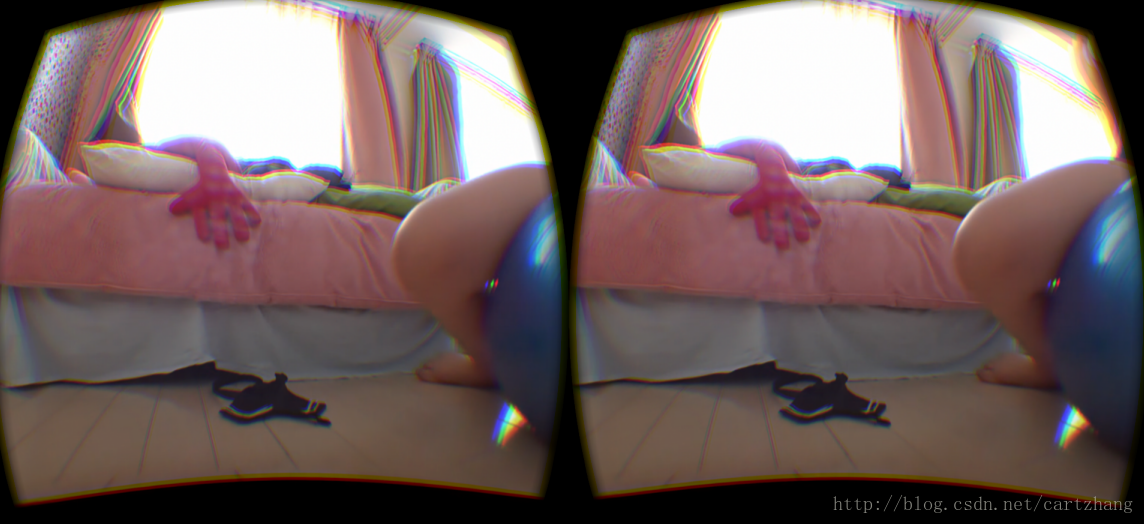

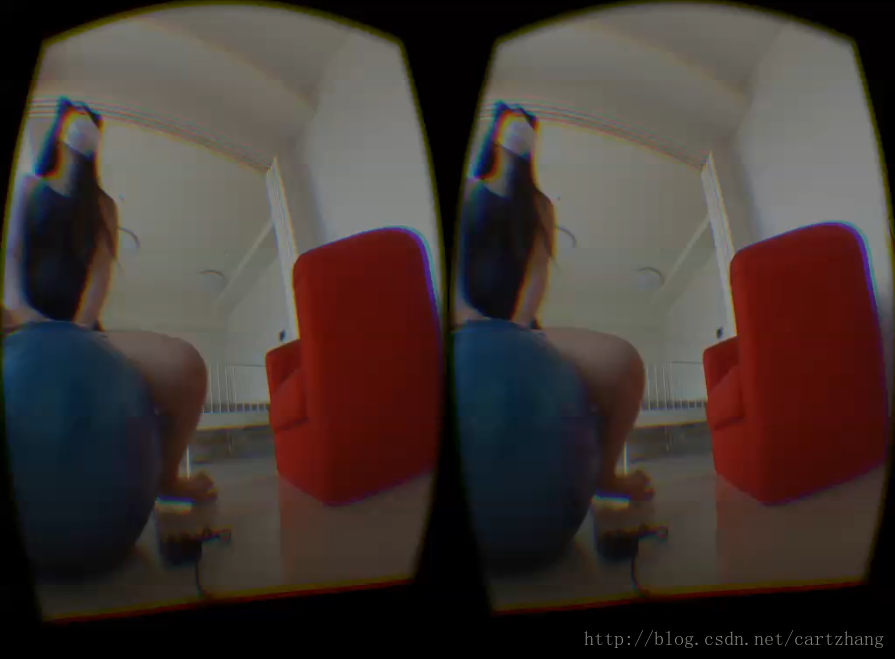

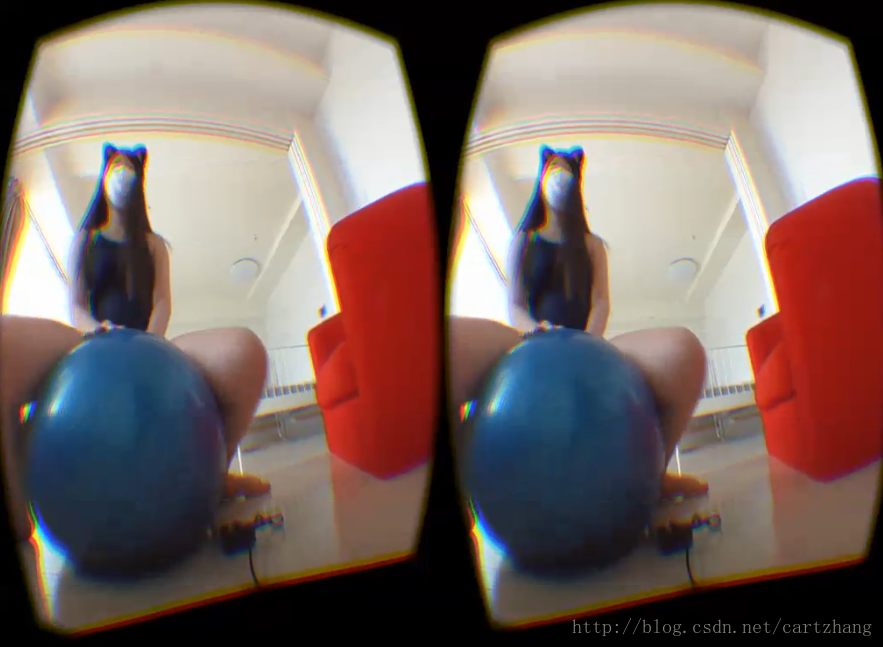

2. 来看美女了

通过切换配置文件中

 <VediofullPathName>H:\Unity\UnitySay\360Video\360Demo\360VedioTest\Assets\StreamingAssets\猫耳娘SEASON 2.mp4</VediofullPathName>

来切换视频内容了。
这里写图片描述
图20

这里写图片描述
图21

这里写图片描述
图22

这里写图片描述
图23

由于纹理清晰度不是很高，这个需要提高的。
还有就是由于使用旧版的OC，所以可能会崩溃。崩溃日志如下：
检重要的贴出来


========== OUTPUTING STACK TRACE ==================

  ERROR: SymGetSymFromAddr64, GetLastError: '试图访问无效的地址。

' (Address: 6CF02036)
6CF02036 (OculusPlugin)
6CF03012 (OculusPlugin) OVR_SetViewport
6CF030D3 (OculusPlugin) UnitySetGraphicsDevice
01040016 (001) RectT<int>::Contains
01040058 (001) RectT<int>::Contains
0104054B (001) RectT<int>::Contains
100399D8 (mono) mono_lookup_pinvoke_call
100484DE (mono) mono_marshal_string_to_utf16
100CF9DD (mono) mono_inst_name
100EF02C (mono) mono_set_defaults
100EFE79 (mono) mono_set_defaults
100F03D4 (mono) mono_set_defaults
100F059D (mono) mono_set_defaults
1005D872 (mono) mono_runtime_invoke
00FC47FE (001) scripting_gchandle_get_target
01077709 (001) ScriptingArguments::AddString
0107777E (001) ScriptingArguments::AddString
010777DC (001) ScriptingArguments::AddString
00FB3462 (001) ReportScriptingObjectsTransfer::TransferTypeless
00FB3669 (001) ReportScriptingObjectsTransfer::TransferTypeless
00FB5988 (001) GetMonoBehaviourInConstructor
00FB3B7C (001) ReportScriptingObjectsTransfer::TransferTypeless
0109768B (001) RegisterAllowNameConversionInDerivedTypes
0109785D (001) RegisterAllowNameConversionInDerivedTypes
01050908 (001) CallbackArray3<std::basic_string<char,std::char_traits<char>,stl_allocator<char,59,16> > const &,AwakeFromLoadQueue &,enum LoadSceneOperation::LoadingMode>::Invoke
01050B0F (001) CallbackArray3<std::basic_string<char,std::char_traits<char>,stl_allocator<char,59,16> > const &,AwakeFromLoadQueue &,enum LoadSceneOperation::LoadingMode>::Invoke
....

========== END OF STACKTRACE ===========

就这样。

所以，还是刚才说的，你可以使用更高版本的OC的0.8.0版本的打包版本。

六、资源下载地址：

猫耳娘视频地址云盘下载： https://pan.baidu.com/s/1qYtVhfe

星空视频云盘下载：https://pan.baidu.com/s/1c2rBNo8

更多可地址：http://vr.diyiapp.com/vrsp/

工程下载github地址：
https://github.com/cartzhang/ImgSayVRabc/tree/master/360Vedio/360Demo/360VedioTest

工程下载后，需要把视频文件放在StreamingAssets下，然后使用配置文件Configfile.xml就可以使用了。

工程release地址：打包后，直接在StreamingAssets下添加新的视频文件，然后使用配置文件Configfile.xml就可以使用。就是这么简单，快捷。

解码器下载地址：
http://pan.baidu.com/s/1o80fjXS
http://pan.baidu.com/s/1mhVbk5U

OC 0.4.4插件下载地址：
http://pan.baidu.com/s/1gfA2TwR

AVPro Windows Media2.9.0 下载地址：
http://pan.baidu.com/s/1gfPvXyr

360视频游戏打包完整地址：
OC版本0.4.4云盘地址：
http://pan.baidu.com/s/1jI8uDRC

OC 版本 0.8.0 云盘地址：
http://pan.baidu.com/s/1nv4QLuD

七、参考

[1]. http://www.panduoduo.net/s/name/%E5%85%A8%E6%99%AF%E8%A7%86%E9%A2%91

[2]. http://bernieroehl.com/360stereoinunity/

[3]. http://download.videolan.org/pub/videolan/x264/binaries/win64/

[4]. http://www.divx.com/zh-hans/software/download/start

[5].http://vr.diyiapp.com/vrsp/
