使用流程图描述程序的功能与流程

设计程序时，人们常用一些不可编程，但能体现程序特性的方法来描述程序的功能与流程，自然语言、流程图和伪代码法是3种较为常用的表示方法，其中以流程图法最为形象直观。

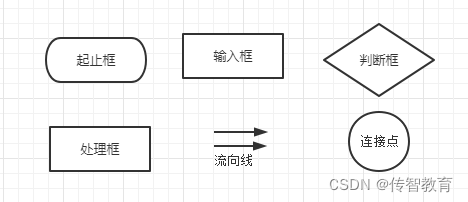

程序流程图是一种用图形、流程线和文字说明描述程序基本操作和控制流程的方法，它是程序分析和过程描述的最基本方式。程序流程图使用特定符号表示，它的基本元素如下图所示。

常用流程符号

上图中列举了5个图框、1个流程线和1个连接点，这些符号在表示流程图时的功能如下。

(1)起止框：圆角矩形，表示程序逻辑的开始或结束。

(2)输入/输出框：平行四边形，表示程序的数据输入或结果输出。

(3)判断框：菱形，表示一个判断条件，并可使程序根据判断结果产生分支。

(4)注释框：表示对程序的说明。

(5)处理框：直角矩形，表示顺序执行的程序逻辑。

(6)流向线：单向实箭头，表示程序的流向。

(7)连接点：圆形，表示多个流程图的连接方式，常用于组织表示复杂程序各部分功能的多个子流程图。

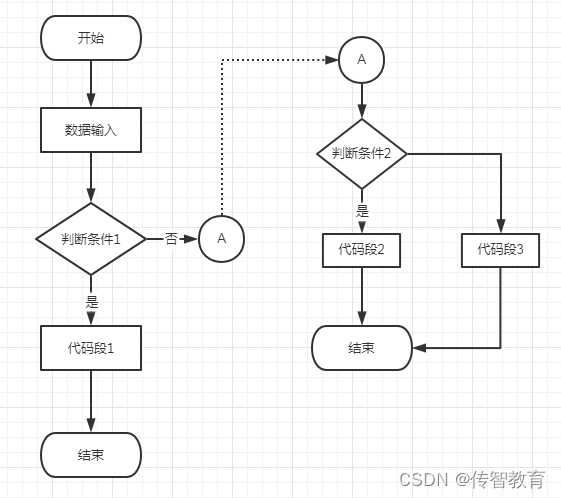

一个基本的程序流程图如下所示。

图2使用流程图表示了一个包含2个判断条件、3段顺序执行逻辑的程序第2章中的实例1与图4-2所示流程图的流程基本相同，也包含2个判断条件字段顺序代码。使用流程图表示人民币和美元的换算，具体如图3所示。
