因为项目需求，我这个对电路设计半桶水的砖家也来设计下电路，当然也是参考着前人的路。

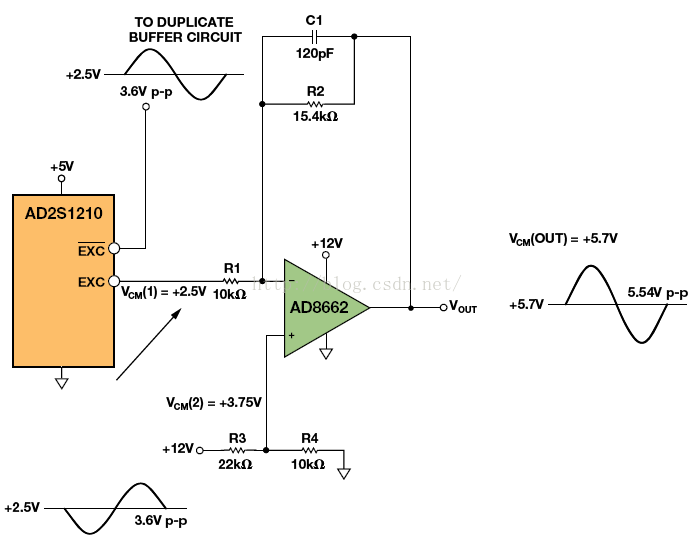

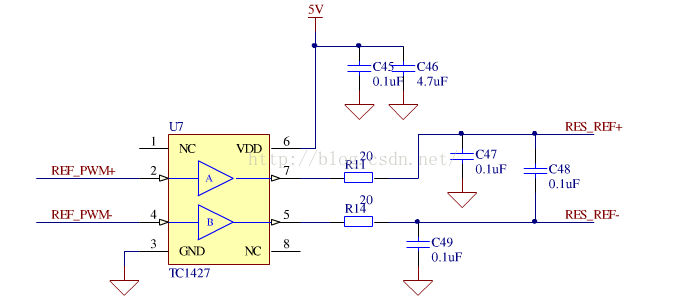

如下图所示是一个转换电路，电路中TC1427是一个放大电路，R11、C47和R14、C49都是RC低通滤波器。


为了正弦波输出效果良好，以及电路的驱动能力提升，

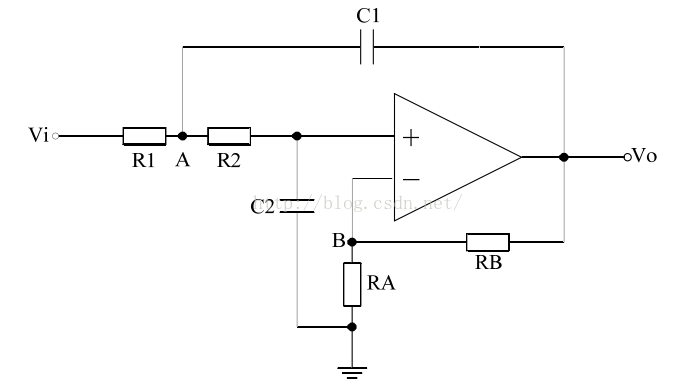

上图是一个二阶有源低通滤波器，可以直接把输出的PWM信号通过滤波器变成正弦波，然后再通过功率放大器放大


具体的连接电路后期再添加，先到这了~项目还在继续
