Simulink入门——RLC串联动态电路

最新推荐文章于 2025-10-27 11:42:10 发布
原创 最新推荐文章于 2025-10-27 11:42:10 发布 · 9k 阅读 · 69 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#编程语言 #matlab #simulink

这篇博客介绍了如何使用Simulink建立RLC串联电路模型，通过拖拽模块如阶跃信号、比例系数和积分器进行仿真，并设置了全局变量RCL，展示了仿真结果，讨论了波形变化对电路的影响。

这里写自定义目录标题

使用Simulink进行简单模型的仿真

你好，我来自sdu,我的邮箱qs@mail.sdu.edu.cn

模型建立

RLC串联电路传递函数分析

Simulink仿真所用 模块

step:阶跃信号
gain:比例系数
integrator：积分器
scope：图
这些模块的使用只需从Library Browser中拖到workplace

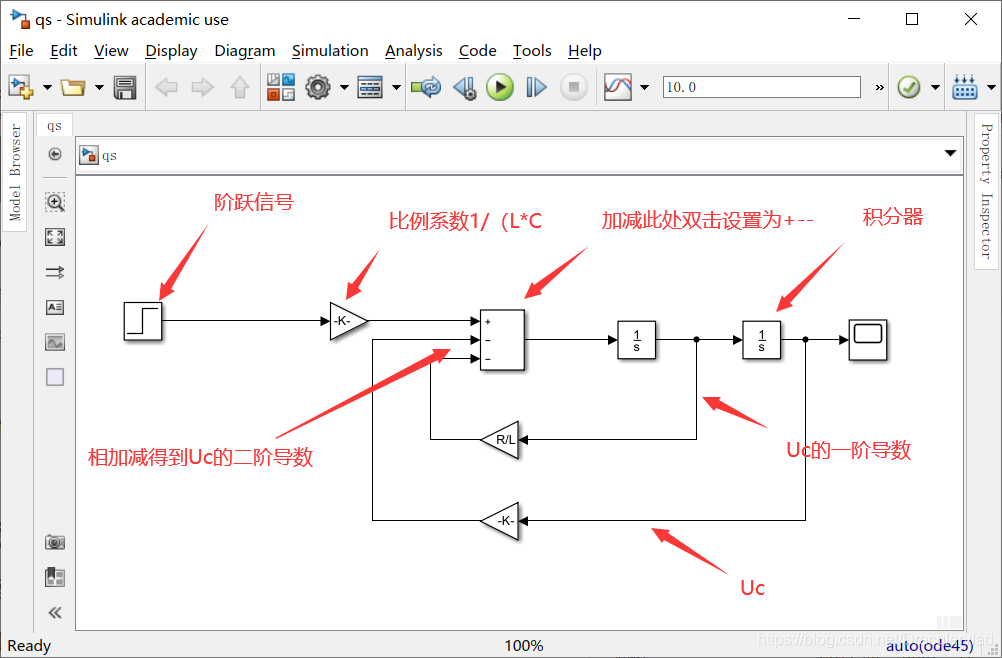

##仿真
在这里插入图片描述

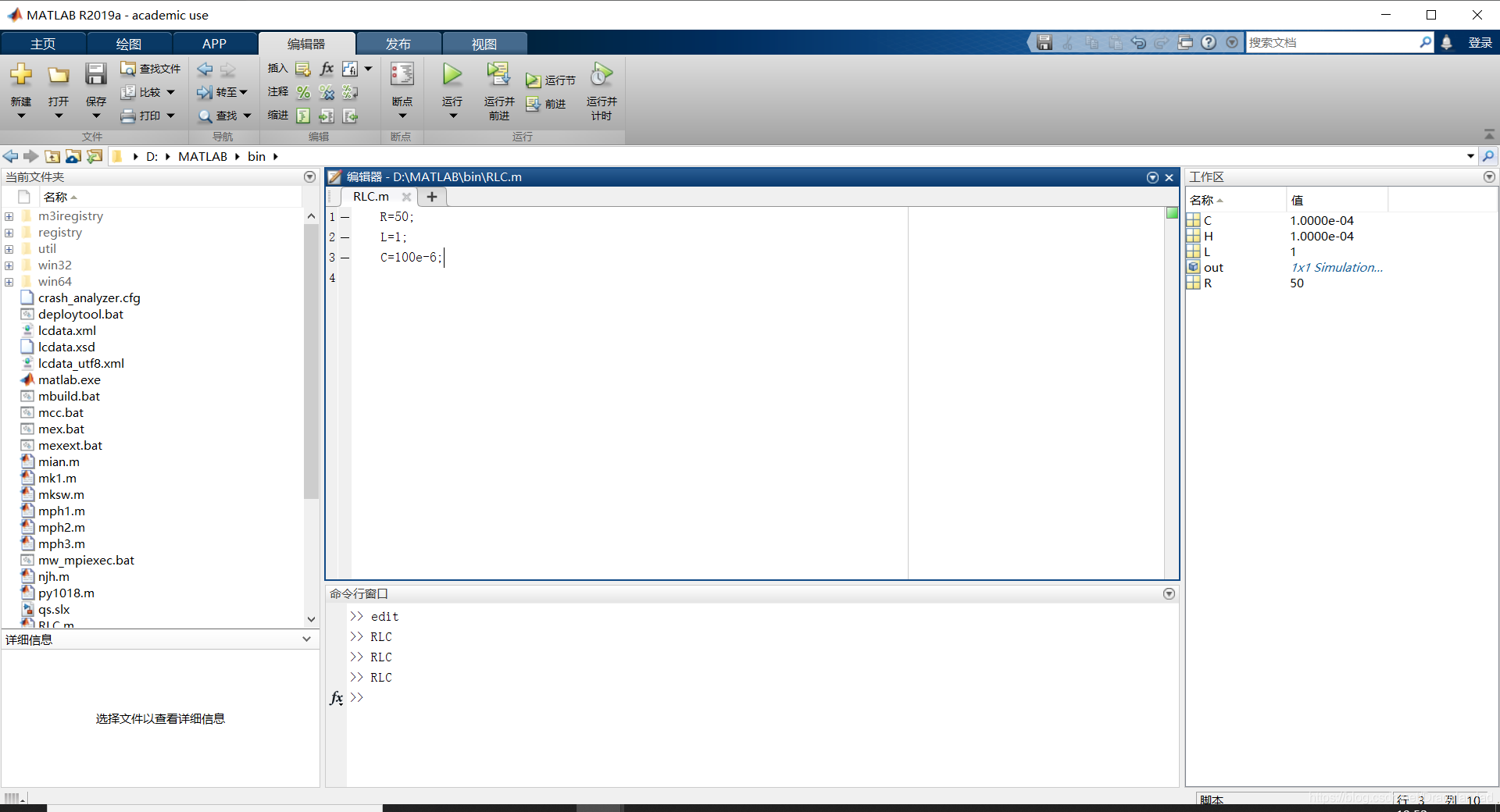

导入M文件设置全局变量RCL

在这里插入图片描述

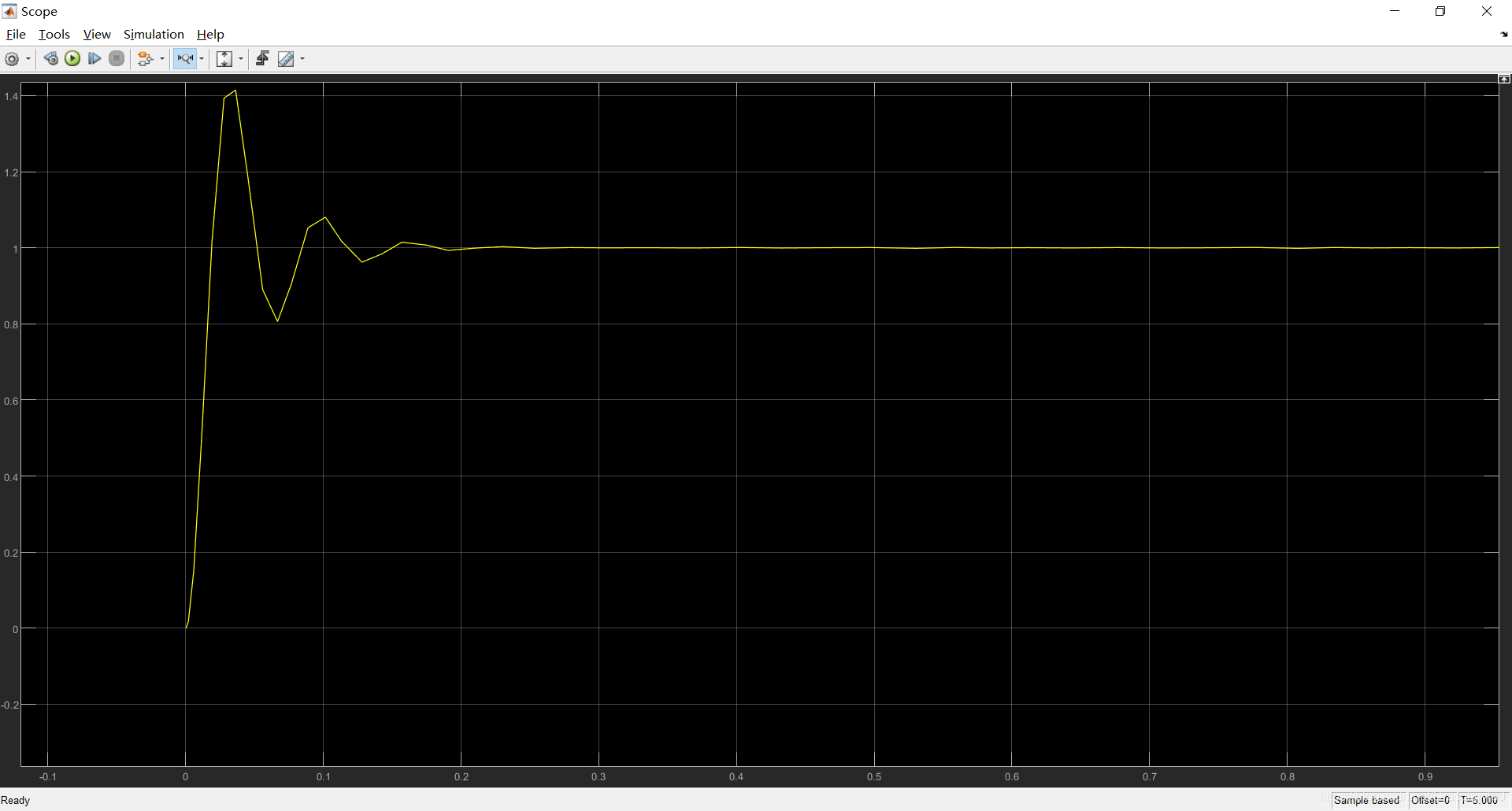

仿真结果


可参考低通滤波器，以及汽车中的阻尼减震结构，调
