Android多媒体：AudioMixer

AudioMixer

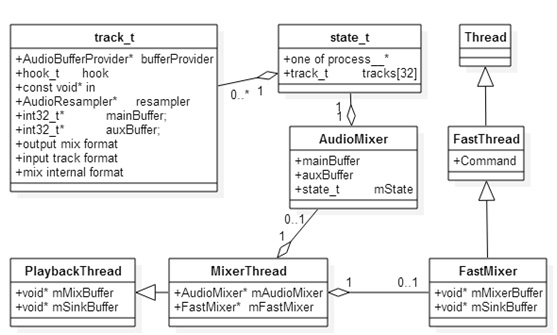

每一个MixerThread在创建的时候都会创建一个AudioMixer赋值给mAudioMixer，也会创建一个mOutputSink。一个AudioMixer有一个mState，一个mState有最多32个track_t。而track_t是由track赋值的，在这里：在MixerThread的prepareTracks_l，对每一个mActiveTracks里的track，mAudioMixer通过setBufferProvider设置track给track_t的BufferProvider，同样，mAudioMixer调用setParameter给track_t的一系列参数赋值，包括VOLUME0，VOLUME1，AUXLEVEL，FORMAT，CHANNEL_MASK，MIXER_CHANNEL_MASK，RESAMPLE，MIXER_FORMAT，AUX_BUFFER，MAIN_BUFFER。在设置MAIN_BUFFER时，根据mMixerBufferEnabled把mMixBuffer或mSinkBuffer赋值给t.mainBuffer。这样，在ProcessXXX函数中，调用bufferProvider->getNextBuffer(&t.buffer,pts)即track->getNextBuffer, 调用mServerProxy->obtainBuffer(&buf)来给输出参数buf赋值。在process_validate中，判断应该使用哪种重采样和混音。然后在process_XXX中，调用到trackXXX，其中track_t里的in不停的赋值给outTemp，而outTmp是按照理论上最大的音频采样精度（32位）和channel数设置的局部变量。然后ConvertMixerFormat将所有采样精度转化为float和16bit，再通过memcpy，ditherAndClamp等把outTemp赋值给out，out就是t1.mainBuffer其实就是mMixBuffer或mSinkBuffer。所以，从App到AT，再从AT到AF都是一个共享内存。而AudioMixer使用了一块新内存来mix数据，就是mMixBuffer。在PlaybackThread::threadLoop_write中，通过mNormalSink->write(mMixBuffer+ offset, count)写入Sink。Mixer没有单独的混音线程，它运行在MixerThread线程。

mNormalSink->write在不使用FastMixer的时候，使用hardware\qcom\audio\hal\audio_hw.c中的out_write进行实际的写入。在播放mp3的时候，这种写入是阻塞的，耗时20ms。后来调用pcm_write来写入，最终调到tinyAlsa的pcm_write_mmap或pcm_write_nmmap。

当需要重采样时，调用的函数一般是

1.  process

2.  process__genericResampling

3.  track__genericResample

4.  virtual void resample(int32_t* out, size_toutFrameCount,

           AudioBufferProvider* provider)

这个参数out其实是AudioMixer里面的outTemp，和别的需要或不需要重采样的track是叠加关系。

process__genericResampling里面，函数写的比较比较费解，但实际上就是：在所有enabled的track里，把mainBuffer相同的track分成组，就是e1，然后每组进行叠加，并最终复制到相同的mainBuffer里。里面用到了gcc的内嵌函数：

int __builtin_ffs (unsigned int x)

返回x的最后一位1的是从后向前第几位，比如7368（1110011001000）返回4。

int __builtin_clz(unsigned int x)

返回前导的0的个数。

int __builtin_ctz (unsigned int x)

返回后面的0个个数，和__builtin_clz相对。

int __builtin_popcount (unsigned int x)

返回二进制表示中1的个数。

int __builtin_parity (unsigned int x)

返回x的奇偶校验位，也就是x的1的个数模2的结果。

另外，也用到了CC_UNLIKELY

Android默认的Resampler都是软件实现的。系统根据所需Quality的不同来选择不同的resampler。在AudioMixer里面，每个track_t有一个Resampler，根据源采样率和目标采样率来确定不同的quality，从而创建不同的resampler。
