转载请注明出处：http://blog.csdn.net/forwardyzk/article/details/44410833

下面介绍Android图像处理。

RGBA模型:red green blue alpha

1.改变其色像，透明度和亮度。

2.使用颜色矩阵处理图像

3.改变像素处理图像

1.使用ColorMatrix改变色相，透明度和亮度

获取新的图像的步骤:

(1)创建新的BitMap，使用createBitmap()方法

(2)使用ColorMatrix对象改变其色相，色值和亮度

/**
     * Set the rotation on a color axis by the specified values.
     * <code>axis=0</code> correspond to a rotation around the RED color
     * <code>axis=1</code> correspond to a rotation around the GREEN color
     * <code>axis=2</code> correspond to a rotation around the BLUE color
     */

setRotate(参数1，参数2)改变色相，第一个参数:0表示改变的红色，1表示的改变的绿色，2表示改变额是蓝色，第二个参数:表示的是深度。

setSaturation():设置透明度

postConcat():设置亮度

(3)使用画笔在画布上画出新的BitMap

给画笔设置颜色选择器，使颜色矩阵和画笔连接起来。

setColorFilter();

 /**
     * 获取改变了色值，透明度，亮度的BitMap
     *
     * @param bitmap
     * @param rorate     色值
     * @param saturation 透明度
     * @param scale      亮度
     * @return
     */
    public static Bitmap handleImageEffect(Bitmap bitmap, float rorate, float saturation, float scale) {
        Bitmap newBitMap = Bitmap.createBitmap(bitmap.getWidth(), bitmap.getHeight(), Bitmap.Config.ARGB_8888);
        //色值
        ColorMatrix rorateMatrix = new ColorMatrix();
        rorateMatrix.setRotate(0, rorate);//red
        rorateMatrix.setRotate(1, rorate);//green
        rorateMatrix.setRotate(2, rorate);//blue
        //透明度
        ColorMatrix saturationMatrix = new ColorMatrix();
        saturationMatrix.setSaturation(saturation);
        //亮度
        ColorMatrix scaleMatrix = new ColorMatrix();
        scaleMatrix.setScale(scale, scale, scale, 1);

        ColorMatrix colorMatrix = new ColorMatrix();
        colorMatrix.postConcat(rorateMatrix);
        colorMatrix.postConcat(saturationMatrix);
        colorMatrix.postConcat(scaleMatrix);

        Canvas canvas = new Canvas(newBitMap);
        Paint paint = new Paint(Paint.ANTI_ALIAS_FLAG);
        paint.setColorFilter(new ColorMatrixColorFilter(colorMatrix));
        canvas.drawBitmap(bitmap, 0, 0, paint);
        return newBitMap;
    }

primary_color_activity.xml

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_centerHorizontal="true"
    android:layout_height="match_parent"
    tools:context=".MainActivity">


    <ImageView
        android:id="@+id/image"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="10dp"
        android:layout_marginBottom="10dp" />
    <!--调节色象相-->
    <SeekBar
        android:id="@+id/seek_rorate"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginTop="10dp"
        android:layout_marginBottom="10dp"
        android:layout_below="@id/image" />
    <!--调节透明度-->
    <SeekBar
        android:id="@+id/seek_saturation"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginTop="10dp"
        android:layout_marginBottom="10dp"
        android:layout_below="@id/seek_rorate" />
    <!--调节亮度-->
    <SeekBar<span style="font-size:18px;">
        android:id="@+id/seek_sacle"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:layout_marginTop="10dp"
        android:layout_marginBottom="10dp"
        android:layout_below="@id/seek_saturation" />


</RelativeLayout>
</span>

PrimaryColor.java

在initData()中获取ImageView显示的BitMap和给SeekBar显示最大值和默认显示的进度

以设置色相的为例:

颜色的最大值为255，最小值为0，

private final int MAX_VALUE = 255;
 private final int MID_VALUE = 127;

seek_rorate.setMax(MAX_VALUE);
        seek_rorate.setProgress(MID_VALUE);

给SeekBar设置进度改变监听器

@Override
    public void onProgressChanged(SeekBar seekBar, int progress, boolean fromUser) {
        switch (seekBar.getId()) {
            case R.id.seek_rorate://色相
                rorate = ((progress - MID_VALUE) * 1.0f / MID_VALUE * 180);
                break;
            case R.id.seek_sacle://亮度
                sacle = progress * 1.0f / MID_VALUE;
                break;
            case R.id.seek_saturation://透明度
                saturation = progress * 1.0f / MID_VALUE;
                break;
        }
        image.setImageBitmap(ImageHelper.handleImageEffect(bitmap, rorate, saturation, sacle));

    }

效果图:

第一个seekBar调节色相，第二个seekBar调节透明度，第三个seekBar调节亮度

2.使用颜色矩阵处理Android图片

颜色矩阵为4*5矩阵

使用颜色矩阵来设置图片

(1)创建新的BitMap

(2)使用ColorMatrix设置颜色矩阵

(3)使用画布联结新的BitMap

(4)设置画笔的颜色选择器-颜色矩阵

(5)使用画笔在画布上画出新的BitMap

 /**
     * 通过颜色矩阵获得BitMap
     *
     * @param bitmap
     * @param flagColor 颜色矩阵
     * @return
     */
    public static Bitmap handleImageColorMatrix(Bitmap bitmap, float[] flagColor) {
        Bitmap bitmap1 = Bitmap.createBitmap(bitmap.getWidth(), bitmap.getHeight(), Bitmap.Config.ARGB_8888);
        ColorMatrix matrix = new ColorMatrix();
        matrix.set(flagColor);
        Canvas canvas = new Canvas(bitmap1);
        Paint paint = new Paint(Paint.ANTI_ALIAS_FLAG);
        paint.setColorFilter(new ColorMatrixColorFilter(matrix));
        canvas.drawBitmap(bitmap, 0, 0, paint);
        return bitmap1;
    }

matrix_color_activity.xml

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:gravity="center_horizontal"
    tools:context=".MainActivity">


    <ImageView
        android:id="@+id/image"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="10dp"
        android:layout_marginBottom="10dp"
        android:layout_weight="2" />

    <GridLayout
        android:layout_gravity="center_horizontal"
        android:id="@+id/gridlayout"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_weight="3"
        android:rowCount="4"
        android:columnCount="5"></GridLayout>

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal"
        android:padding="5dp"
        android:layout_gravity="bottom">

        <Button
            android:id="@+id/change"
            android:text="Change"
            android:layout_weight="1"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content" />

        <Button
            android:id="@+id/reset"
            android:text="Reset"
            android:layout_weight="1"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content" />
    </LinearLayout>

</LinearLayout>

初始化颜色色值

 private float[] colorMatrix = new float[20];

private void initColorMatrix() {
        for (int i = 0; i < 20; i++) {
            if (i % 6 == 0) {
                colorMatrix[i] = 1;
            } else {
                colorMatrix[i] = 0;
            }
        }
    }

将EditText添加到GridLayout中

private void initEditTextMatrix() {
        EditText editText;
        for (int i = 0; i < 20; i++) {
            editText = new EditText(MatrixColor.this);
            editText.setText(String.valueOf(colorMatrix[i]));
            editTextMatrix[i] = editText;
            gridlayout.addView(editText);
        }
    }

为什么要默认是设置这样的矩阵值，因为这样的矩阵与其他的矩阵相乘，都不会改变原来矩阵值。

当改变了矩阵中的值，我们要点击Change，将新的矩阵值，设置给BitMap，

private void change(Bitmap bitmap, float[] flagColor) {
        getEditText();
        Bitmap bitmap1 = ImageHelper.handleImageColorMatrix(bitmap, flagColor);
        //设置个ImageView
        image.setImageBitmap(bitmap1);
    }

当点击了Reset后，会把默认的值设置给BitMap

private void reset() {
        initColorMatrix();
        setEditText();
        change(bitmap, colorMatrix);
    }

    private void setEditText() {
        for (int i = 0; i < editTextMatrix.length; i++) {
            editTextMatrix[i].setText(String.valueOf(colorMatrix[i]));
        }
    }

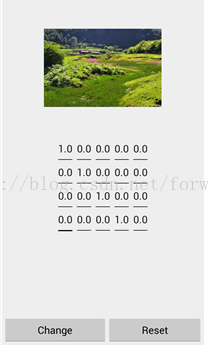

效果图:

第一行改变红色，第二行改变绿色，第三行改变蓝色

3.通过像素值处理图像

(1)创建新的BitMap

(2)获取当前BitMap的像素数组

(3)通过算法，获取新的像素数组

(4)给新的BitMap设置像素数组

 /**
     * 获取底片效果图-通过控制像素
     *
     * @param bitmap
     * @return
     */
    public static Bitmap handleImagePixel(Bitmap bitmap) {
        //获取BitMap的长和宽，其实就是像素的值
        int width = bitmap.getWidth();
        int height = bitmap.getHeight();
        //创建新的BitMap
        Bitmap newBitMap = Bitmap.createBitmap(width, height, Bitmap.Config.ARGB_8888);
        int[] oldPixel = new int[width * height];
        int[] newPixel = new int[width * height];
        int r, g, b, a, r1, g1, b1;
        //获取当前BitMap的像素
        //接收像素的数组，获取像素数组的开始位置，获取像素的宽度，读取像素的开始的x坐标，读取像素的开始的y坐标，计算的像素的宽度范围，计算的像素的高度度范围
        bitmap.getPixels(oldPixel, 0, width, 0, 0, width, height);

        for (int i = 0; i < oldPixel.length; i++) {
            //获取像素值
            int color = oldPixel[i];
            //将像素值转化成红色，绿色,蓝色和透明度
            r = Color.red(color);
            g = Color.green(color);
            b = Color.blue(color);
            a = Color.alpha(color);
            //获取新的红色，绿色,蓝色和透明度的值，这只是其中的一个算法
            r1 = 255 - r;
            g1 = 255 - g;
            b1 = 255 - b;
            //因为颜色色值范围是0~255,不能超过这个范围
            if (r1 < 0) {
                r1 = 0;
            } else if (r1 > 255) {
                r1 = 255;
            }
            if (g1 < 0) {
                g1 = 0;
            } else if (g1 > 255) {
                g1 = 255;
            }
            if (b1 < 0) {
                b1 = 0;
            } else if (b1 > 255) {
                b1 = 255;
            }
            //将新的红色，绿色，蓝色和透明度转为ARGB颜色色值。
            int newColor = Color.argb(a, r1, g1, b1);
            //添加到新的像素数组
            newPixel[i] = newColor;
        }
        //给新的BitMap设置像素数组
        newBitMap.setPixels(newPixel, 0, width, 0, 0, width, height);
        return newBitMap;
    }

pixel_color_activity.xml

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:gravity="center_horizontal"
    tools:context=".MainActivity">


    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal"
        android:layout_weight="1">

        <ImageView
            android:id="@+id/image1"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_weight="1" />

        <ImageView
            android:id="@+id/image2"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_weight="1" />
    </LinearLayout>



</LinearLayout>

PixelColor.java

 bitmap = BitmapFactory.decodeResource(getResources(), R.drawable.beauty);
        image1 = (ImageView) findViewById(R.id.image1);
        image2 = (ImageView) findViewById(R.id.image2);

        image1.setImageBitmap(bitmap);
        image2.setImageBitmap(ImageHelper.handleImagePixel(bitmap));

效果图:
