压缩感知重构算法之正则化正交匹配追踪(ROMP)

题目：压缩感知重构算法之正则化正交匹配追踪(ROMP)

        正交匹配追踪算法每次迭代均只选择与残差最相关的一列，自然人们会想：“每次迭代是否可以多选几列呢?”，正则化正交匹配追踪(RegularizedOMP)就是其中一种改进方法。本篇将在上一篇《压缩感知重构算法之正交匹配追踪(OMP)》的基础上给出正则化正交匹配追踪(ROMP)算法的MATLAB函数代码，并且给出单次测试例程代码、测量数M与重构成功概率关系曲线绘制例程代码。

0、符号说明如下：

        压缩观测y=Φx，其中y为观测所得向量M×1，x为原信号N×1（M<<N）。x一般不是稀疏的，但在某个变换域Ψ是稀疏的，即x=Ψθ，其中θ为K稀疏的，即θ只有K个非零项。此时y=ΦΨθ，令A=ΦΨ，则y=Aθ。

        (1) y为观测所得向量，大小为M×1

        (2)x为原信号，大小为N×1

        (3)θ为K稀疏的，是信号在x在某变换域的稀疏表示

        (4)Φ称为观测矩阵、测量矩阵、测量基，大小为M×N

        (5)Ψ称为变换矩阵、变换基、稀疏矩阵、稀疏基、正交基字典矩阵，大小为N×N

        (6)A称为测度矩阵、传感矩阵、CS信息算子，大小为M×N

上式中，一般有K<<M<<N，后面三个矩阵各个文献的叫法不一，以后我将Φ称为测量矩阵、将Ψ称为稀疏矩阵、将A称为传感矩阵。

1、ROMP重构算法流程：

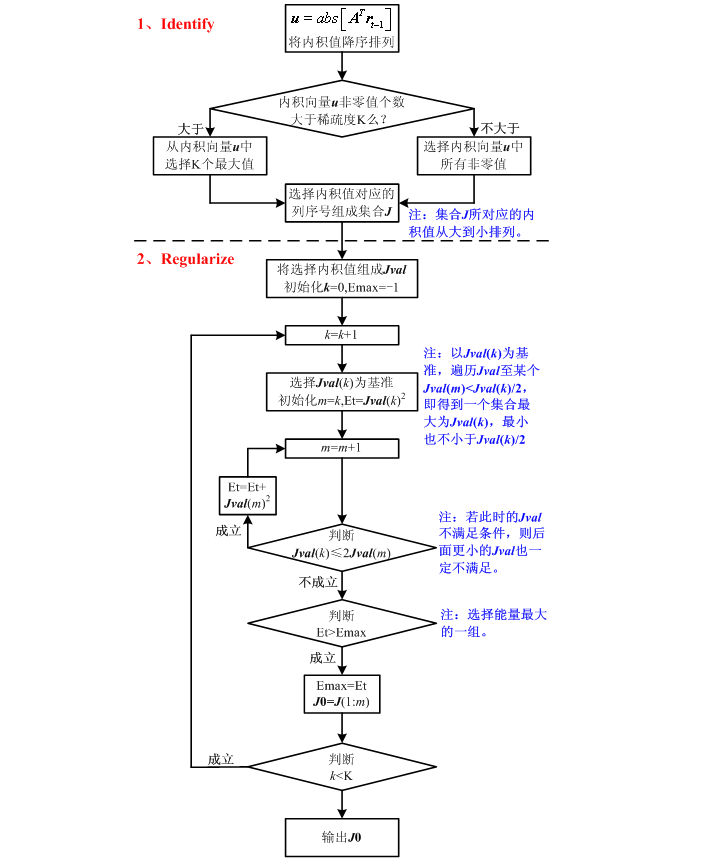

        正则化正交匹配追踪算法流程与OMP的最大不同之处就在于从传感矩阵A中选择列向量的标准，OMP每次只选择与残差内积绝对值最大的那一列，而ROMP则是先选出内积绝对值最大的K列（若所有内积中不够K个非零值则将内积值非零的列全部选出），然后再从这K列中按正则化标准再选择一遍，即为本次迭代选出的列向量（一般并非只有一列）。正则化标准意思是选择各列向量与残差内积绝对值的最大值不能比最小值大两倍以上(comparable coordinates)且能量最大的一组(with the maximal energy)，因为满足条件的子集并非只有一组。似乎用叙述语言描述不清楚，下面给出一种实现第(2)(3)步的算法流程图（此算法并非本人原创，参考网络代码[2][3]，本人将代码中的思想进行整理，画出此流程图，方便初学者快速掌握学习ROMP算法）：

        我将原子选择过程封装成了一个MATLAB函数，代码如下(Regularize.m)：

function [val,pos] = Regularize(product,Kin)
%Regularize Summary of this function goes here
%   Detailed explanation goes here
%   product = A'*r_n;%传感矩阵A各列与残差的内积
%   K为稀疏度
%   pos为选出的各列序号
%   val为选出的各列与残差的内积值
%   Reference:Needell D，Vershynin R. Uniform uncertainty principle and
%   signal recovery via regularized orthogonal matching pursuit.
%   Foundations of Computational Mathematics, 2009,9(3): 317-334.
    productabs = abs(product);%取绝对值
    [productdes,indexproductdes] = sort(productabs,'descend');%降序排列
    for ii = length(productdes):-1:1
        if productdes(ii)>1e-6%判断productdes中非零值个数
            break;
        end
    end
    %Identify:Choose a set J of the K biggest coordinates
    if ii>=Kin
        J = indexproductdes(1:Kin);%集合J
        Jval = productdes(1:Kin);%集合J对应的序列值
        K = Kin;
    else%or all of its nonzero coordinates,whichever is smaller
        J = indexproductdes(1:ii);%集合J
        Jval = productdes(1:ii);%集合J对应的序列值
        K = ii;
    end
    %Regularize:Among all subsets J0∈J with comparable coordinates
    MaxE = -1;%循环过程中存储最大能量值
    for kk = 1:K
        J0_tmp = zeros(1,K);iJ0 = 1;
        J0_tmp(iJ0) = J(kk);%以J(kk)为本次寻找J0的基准(最大值)
        Energy = Jval(kk)^2;%本次寻找J0的能量
        for mm = kk+1:K
            if Jval(kk)<2*Jval(mm)%找到符合|u(i)|<=2|u(j)|的
                iJ0 = iJ0 + 1;%J0自变量增1
                J0_tmp(iJ0) = J(mm);%更新J0
                Energy = Energy + Jval(mm)^2;%更新能量
            else%不符合|u(i)|<=2|u(j)|的
                break;%跳出本轮寻找，因为后面更小的值也不会符合要求
            end
        end
        if Energy>MaxE%本次所得J0的能量大于前一组
            J0 = J0_tmp(1:iJ0);%更新J0
            MaxE = Energy;%更新MaxE，为下次循环做准备
        end
    end
    pos = J0;
    val = productabs(J0);
end

2、正则化正交匹配追踪(ROMP)MATLAB代码(CS_ROMP.m)

        这个函数是完全基于上一篇中的CS_OMP.m修改而成的。

function [ theta ] = CS_ROMP( y,A,K )
%CS_ROMP Summary of this function goes here
%Version: 1.0 written by jbb0523 @2015-04-24
%   Detailed explanation goes here
%   y = Phi * x
%   x = Psi * theta
%	y = Phi*Psi * theta
%   令 A = Phi*Psi, 则y=A*theta
%   现在已知y和A，求theta
%   Reference:Needell D，Vershynin R．Signal recovery from incomplete and
%   inaccurate measurements via regularized orthogonal matching pursuit[J]．
%   IEEE Journal on Selected Topics in Signal Processing，2010，4(2)：310—316.
    [y_rows,y_columns] = size(y);
    if y_rows<y_columns
        y = y';%y should be a column vector
    end
    [M,N] = size(A);%传感矩阵A为M*N矩阵
    theta = zeros(N,1);%用来存储恢复的theta(列向量)
    At = zeros(M,3*K);%用来迭代过程中存储A被选择的列
    Pos_theta = zeros(1,2*K);%用来迭代过程中存储A被选择的列序号
    Index = 0;
    r_n = y;%初始化残差(residual)为y
    %Repeat the following steps K times(or until |I|>=2K)
    for ii=1:K%迭代K次
        product = A'*r_n;%传感矩阵A各列与残差的内积
        %[val,pos] = max(abs(product));%找到最大内积绝对值，即与残差最相关的列
        [val,pos] = Regularize(product,K);%按正则化规则选择原子
        At(:,Index+1:Index+length(pos)) = A(:,pos);%存储这几列
        Pos_theta(Index+1:Index+length(pos)) = pos;%存储这几列的序号
        if Index+length(pos)<=M%At的行数大于列数，此为最小二乘的基础(列线性无关)
            Index = Index+length(pos);%更新Index，为下次循环做准备
        else%At的列数大于行数，列必为线性相关的,At(:,1:Index)'*At(:,1:Index)将不可逆
            break;%跳出for循环
        end
        A(:,pos) = zeros(M,length(pos));%清零A的这几列(其实此行可以不要因为它们与残差正交)
        %y=At(:,1:Index)*theta，以下求theta的最小二乘解(Least Square)
        theta_ls = (At(:,1:Index)'*At(:,1:Index))^(-1)*At(:,1:Index)'*y;%最小二乘解
        %At(:,1:Index)*theta_ls是y在At(:,1:Index)列空间上的正交投影
        r_n = y - At(:,1:Index)*theta_ls;%更新残差
        if norm(r_n)<1e-6%Repeat the steps until r=0
            break;%跳出for循环
        end
        if Index>=2*K%or until |I|>=2K
            break;%跳出for循环
        end
    end
    theta(Pos_theta(1:Index))=theta_ls;%恢复出的theta
end

3、ROMP单次重构测试代码

        以下测试代码与上一篇中的OMP单次测试代码基本完全一致，除了M和K参数设置及调用CS_ROMP函数三处之外。

%压缩感知重构算法测试
clear all;close all;clc;
M = 128;%观测值个数
N = 256;%信号x的长度
K = 12;%信号x的稀疏度
Index_K = randperm(N);
x = zeros(N,1);
x(Index_K(1:K)) = 5*randn(K,1);%x为K稀疏的，且位置是随机的
Psi = eye(N);%x本身是稀疏的，定义稀疏矩阵为单位阵x=Psi*theta
Phi = randn(M,N);%测量矩阵为高斯矩阵
A = Phi * Psi;%传感矩阵
y = Phi * x;%得到观测向量y
%% 恢复重构信号x
tic
theta = CS_ROMP(y,A,K);
x_r = Psi * theta;% x=Psi * theta
toc
%% 绘图
figure;
plot(x_r,'k.-');%绘出x的恢复信号
hold on;
plot(x,'r');%绘出原信号x
hold off;
legend('Recovery','Original')
fprintf('\n恢复残差：');
norm(x_r-x)%恢复残差

运行结果如下：（信号为随机生成，所以每次结果均不一样）

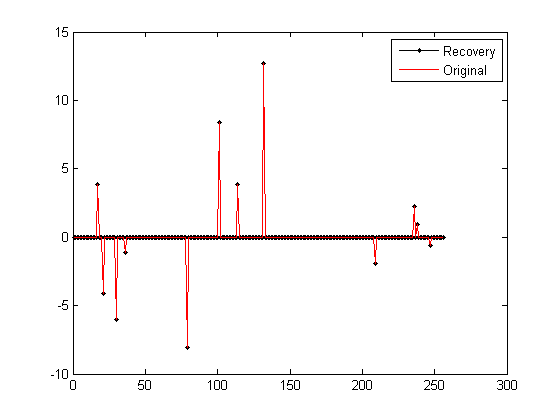

1）图：

2）Commandwindows

Elapsedtime is 0.022132 seconds.

恢复残差：

ans=

  7.8066e-015

4、测量数M与重构成功概率关系曲线绘制例程代码

        以下测试代码与上一篇中的OMP测量数M与重构成功概率关系曲线绘制例程代码基本完全一致。本程序在循环中填加了“kk”一行代码并将“M = M_set(mm)”一行的分号去掉，这是为了在运行过程中可以观察程序运行状态、知道程序到哪一个位置。重构调用CS_ROMP函数并将save命令的文件名改为ROMPMtoPercentage1000，以防止将OMP存储的数据覆盖（因为本人的所有代码都在一个目录下）。

clear all;close all;clc;
%% 参数配置初始化
CNT = 1000;%对于每组(K,M,N)，重复迭代次数
N = 256;%信号x的长度
Psi = eye(N);%x本身是稀疏的，定义稀疏矩阵为单位阵x=Psi*theta
K_set = [4,12,20,28,36];%信号x的稀疏度集合
Percentage = zeros(length(K_set),N);%存储恢复成功概率
%% 主循环，遍历每组(K,M,N)
tic
for kk = 1:length(K_set)
    K = K_set(kk);%本次稀疏度
    M_set = K:5:N;%M没必要全部遍历，每隔5测试一个就可以了
    PercentageK = zeros(1,length(M_set));%存储此稀疏度K下不同M的恢复成功概率
    kk
    for mm = 1:length(M_set)
       M = M_set(mm)%本次观测值个数
       P = 0;
       for cnt = 1:CNT %每个观测值个数均运行CNT次
            Index_K = randperm(N);
            x = zeros(N,1);
            x(Index_K(1:K)) = 5*randn(K,1);%x为K稀疏的，且位置是随机的
            Phi = randn(M,N);%测量矩阵为高斯矩阵
            A = Phi * Psi;%传感矩阵
            y = Phi * x;%得到观测向量y
            theta = CS_ROMP(y,A,K);%恢复重构信号theta
            x_r = Psi * theta;% x=Psi * theta
            if norm(x_r-x)<1e-6%如果残差小于1e-6则认为恢复成功
                P = P + 1;
            end
       end
       PercentageK(mm) = P/CNT*100;%计算恢复概率
    end
    Percentage(kk,1:length(M_set)) = PercentageK;
end
toc
save ROMPMtoPercentage1000 %运行一次不容易，把变量全部存储下来
%% 绘图
S = ['-ks';'-ko';'-kd';'-kv';'-k*'];
figure;
for kk = 1:length(K_set)
    K = K_set(kk);
    M_set = K:5:N;
    L_Mset = length(M_set);
    plot(M_set,Percentage(kk,1:L_Mset),S(kk,:));%绘出x的恢复信号
    hold on;
end
hold off;
xlim([0 256]);
legend('K=4','K=12','K=20','K=28','K=36');
xlabel('Number of measurements(M)');
ylabel('Percentage recovered');
title('Percentage of input signals recovered correctly(N=256)(Gaussian)');

        本程序在联想ThinkPadE430C笔记本（4GBDDR3内存，i5-3210）上运行共耗时871.829395秒（上篇中OMP运行共耗时1171.606254秒），程序中将所有数据均通过“save ROMPMtoPercentage1000”存储了下来，以后可以再对数据进行分析，只需“load ROMPMtoPercentage1000”即可。

        程序运行结果比文献[4]的Fig.1要差（OMP仿真结果比文献中的要好），原因不详。我调用了文献[2]中的ROMP函数，效果和这里的CS_ROMP差不多。

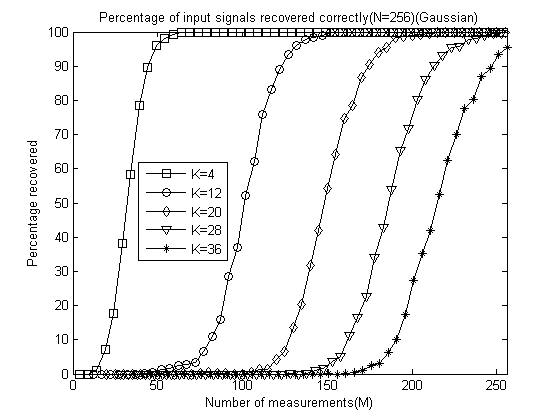

本程序运行结果：

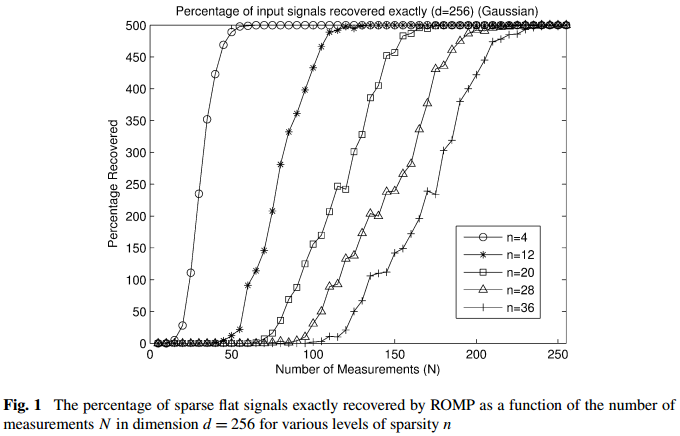

文献[4]中的Fig.1：

5、结语

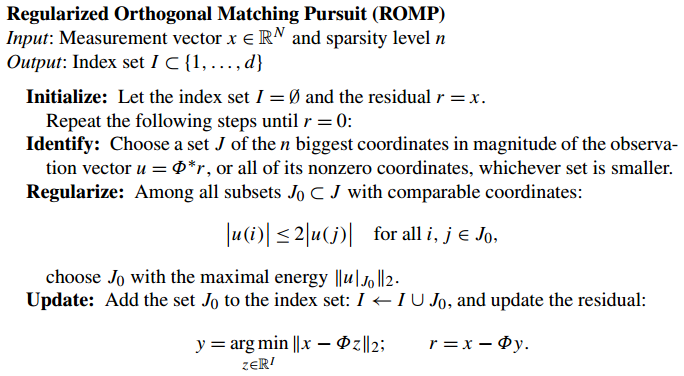

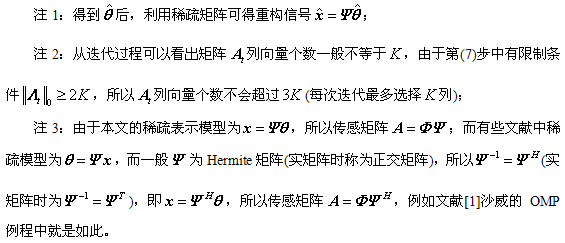

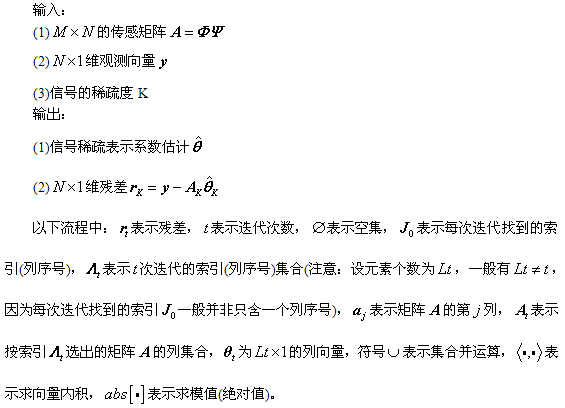

        国内引用ROMP文献时一般为[4]和[5]，文献[4]更早一些，其实它们有关ROMP的叙述基本是一样子的，下面分别是文献[4]和[5]中的ROMP步骤：

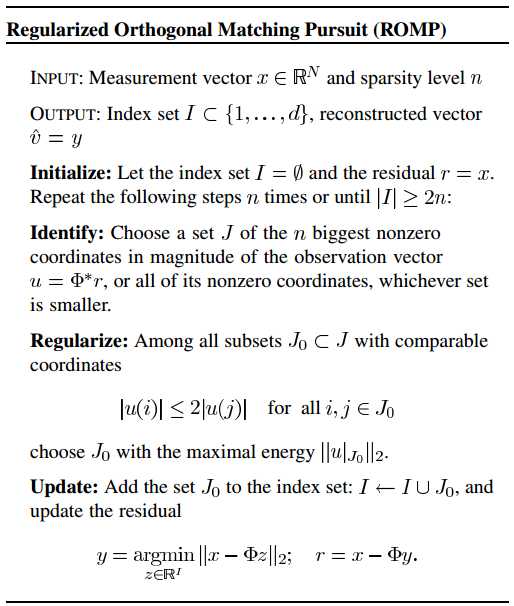

文献[4]：

文献[5]：

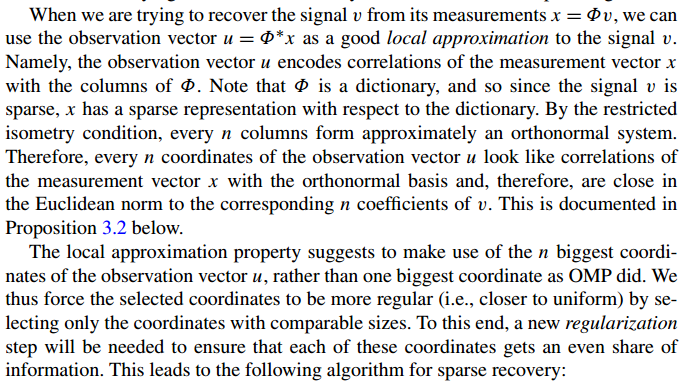

        其实它们基本是一样的，除了综上迭代的条件略有不同，本文的CS_ROMP中都进行了考虑。其实若要看ROMP的原理，建议看文献[4]的1.4节：

        另外，针对ROMP的改进算法也很多，后面看些文献再叙吧。推荐看看文献[6][7]两篇重构算法的综述性文献，本文第一句话就来自文献[6]。

        比较本文的ROMP仿真结果与上一篇中OMP的仿真结果可以发现效果远没有OMP好，当然本文文献[4]中的Fig.1比上一篇文献[1]中的Fig.1，其中原因不详。

参考文献：

【1】沙威.CS_OMP，http://www.eee.hku.hk/~wsha/Freecode/Files/CS_OMP.zip

【2】lsz137105，正则化正交匹配追踪代码，http://download.csdn.net/detail/lsz137105/4511935

【3】angshul，ROMP，http://www.pudn.com/downloads150/sourcecode/math/detail648814.html

【4】Needell D，VershyninR. Uniform uncertainty principle and signal recovery via regularized orthogonalmatching pursuit. Foundations of Computational Mathematics, 2009,9(3): 317-334.

【5】Needell D，VershyninR．Signal recovery from incompleteand inaccurate measurements via regularized orthogonal matching pursuit[J]. IEEEJournal on Selected Topics in Signal Processing, 2010, 4(2): 310—316.

【6】杨海蓉，张成，丁大为，韦穗. 压缩传感理论与重构算法[J].电子学报，2011，39(1)：142-148.

【7】杨真真，杨震，孙林慧. 信号压缩重构的正交匹配追踪类算法综述[J]. 信号处理，2013，29(4)：486-496.
