1 前言

         在看此blog之前，请确保已经看懂我的前两篇blog【深度学习笔记1(卷积神经网络)】和【BP算法与公式推导】。并且已经看过文献[1]的论文【Notes on Convolutional Neural Networks】。因为本文就是讲解文献[1]论文前部分公式的推导过程<这里有一个假设，或许公式是错误的，如有好的理解请留言>。

2 CNN公式推导

         卷积神经网络参数求解的过程与上次笔记【BP算法与公式推导】类似，但是在形式上还是有变化的。文献[1]的论文直接给出了参数求解的公式，主要包括：卷积层和subsampling层的残差以及对应的对权重参数和偏置参数的导数。

注意：这里的卷积核参数所放在的层与残差放在了同一层，和上次笔记略有不同，但是没有影响！

2.1 卷积层：

2.1.1 卷积计算

         假设第l层为卷积层，第l+1层为subsampling层，则第l层第j个feature map的计算公式如下：

         上面的*号实质是让卷积核k在第l-1层所有关联的feature maps上做卷积运算，然后求和，再加上一个偏置参数，取sigmoid得到最终激励值的过程。

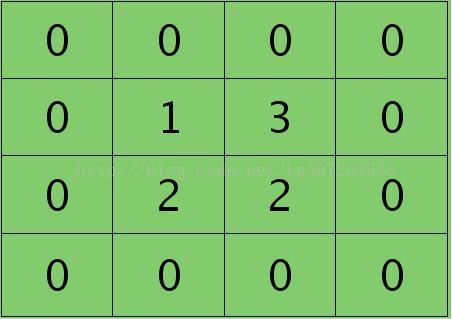

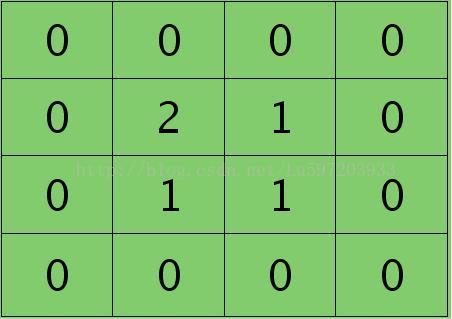

例子：假设第l-1层只有两个feature map，大小为4*4像素。



一个卷积核K(二维卷积核K11和K12)，大小为2*2。

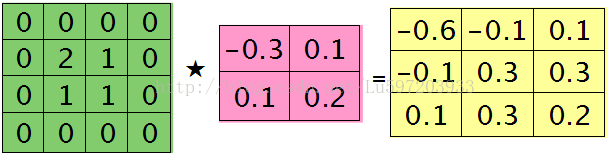

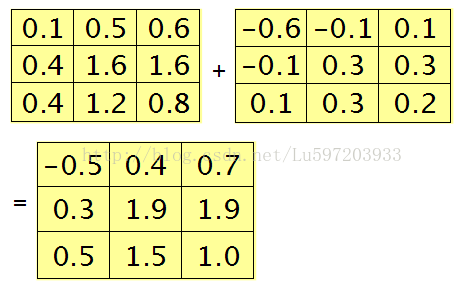

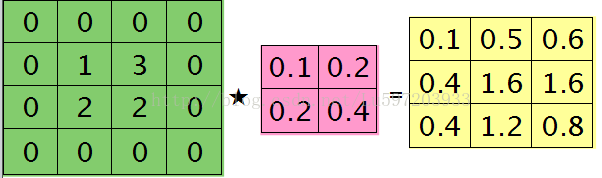

则计算第l层的一个feature map结果如下，大小为3*3像素：

注意：在matlab中可以用convn函数来实现卷积，如：
