一，STC单片机模块

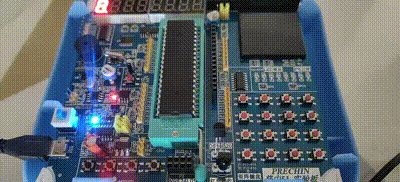

我们程序中要点亮的LED灯的位置如下图。

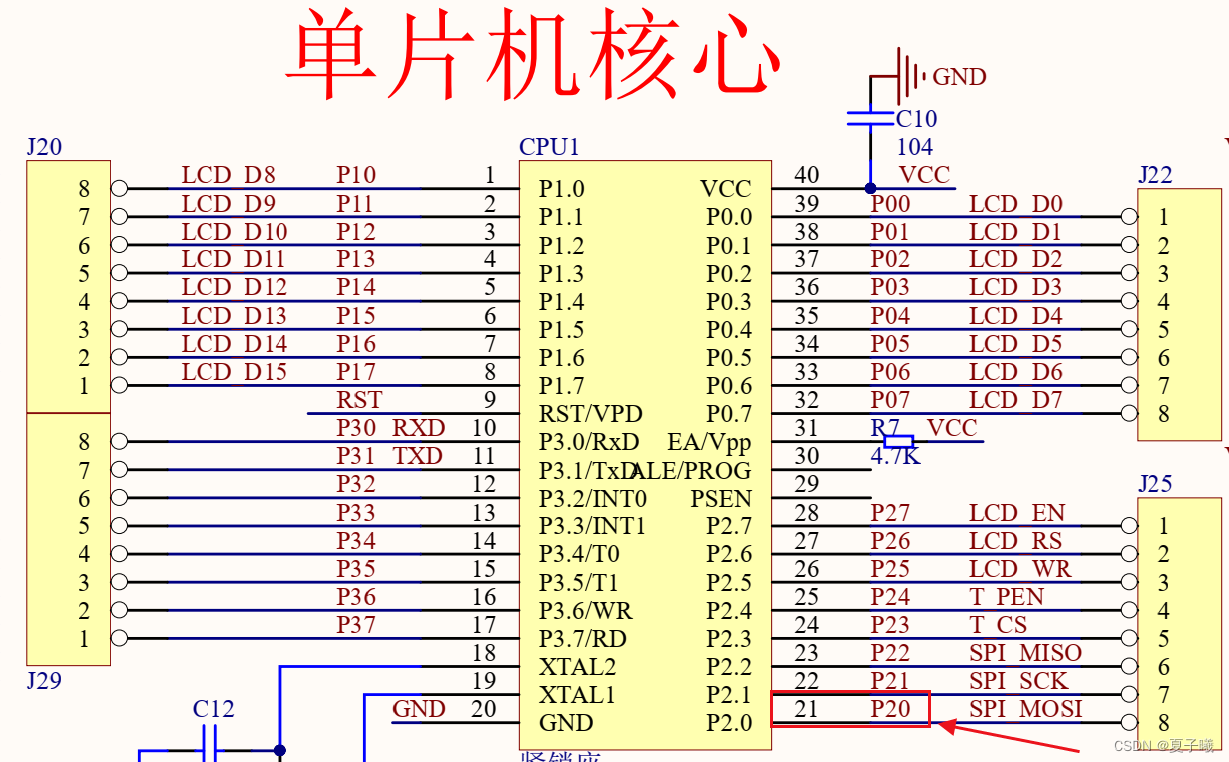

我们程序要用到的针脚如下图

二，LED模块

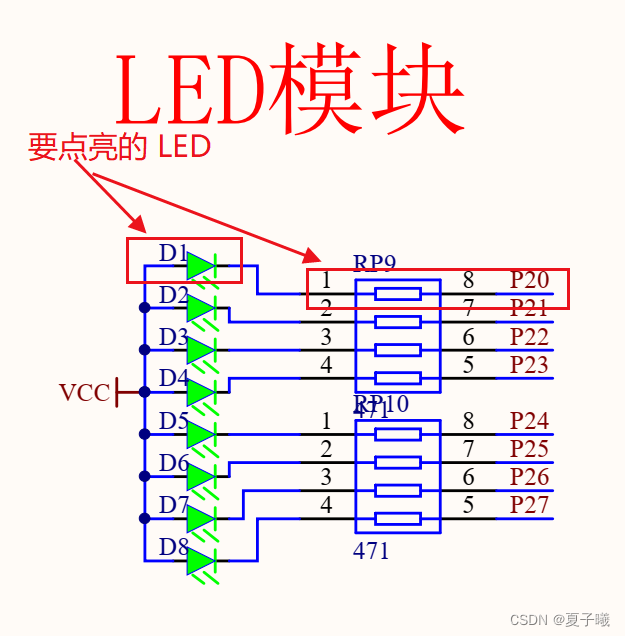

电路图如下

8个LED，全部点亮每一bit位都需要设置为0

二进制是0000 0000 。如果只点亮D1一个，只需要将D1位置的bit位设置为0

所以二进制就是1111 1110 ，对应十六进制就是FE

要实现闪烁，就需要LED 的电频给一会为0在隔一会为1，就需要添加一个延时函数。

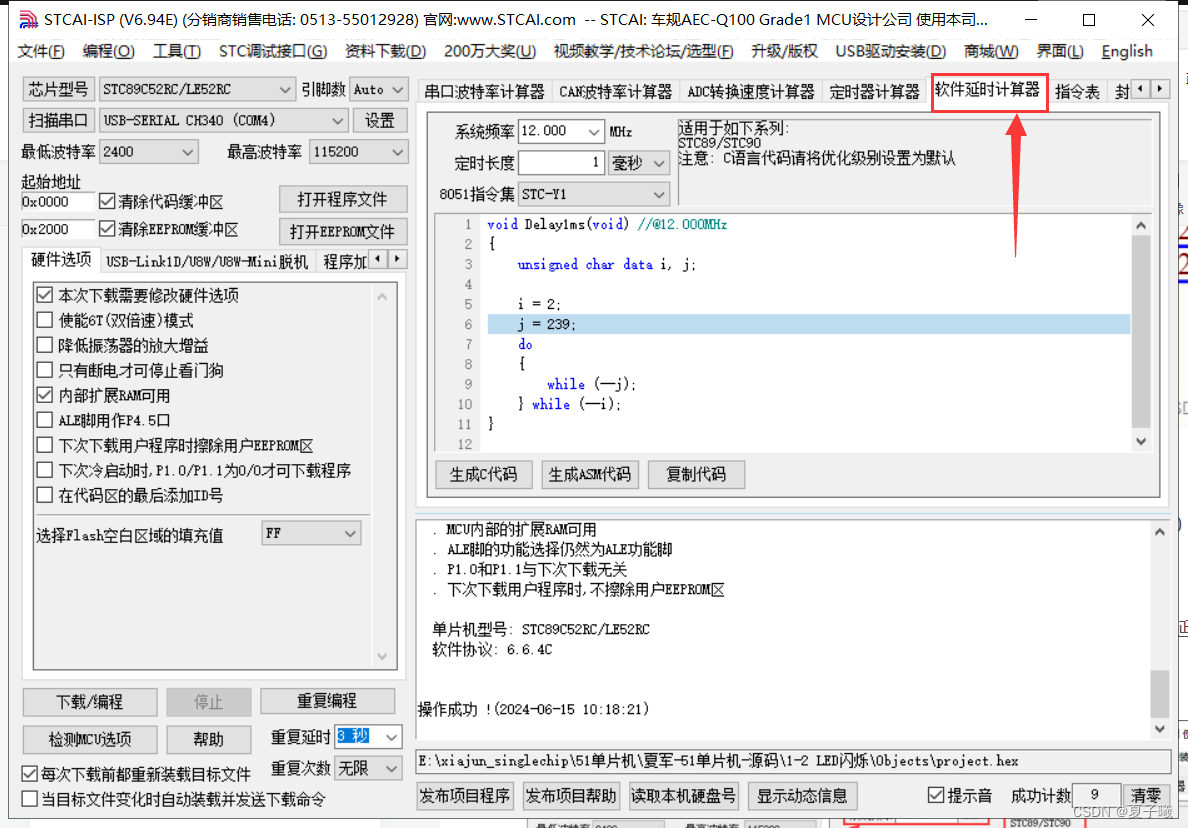

在STCAI——ISP中有个软件延时计算器

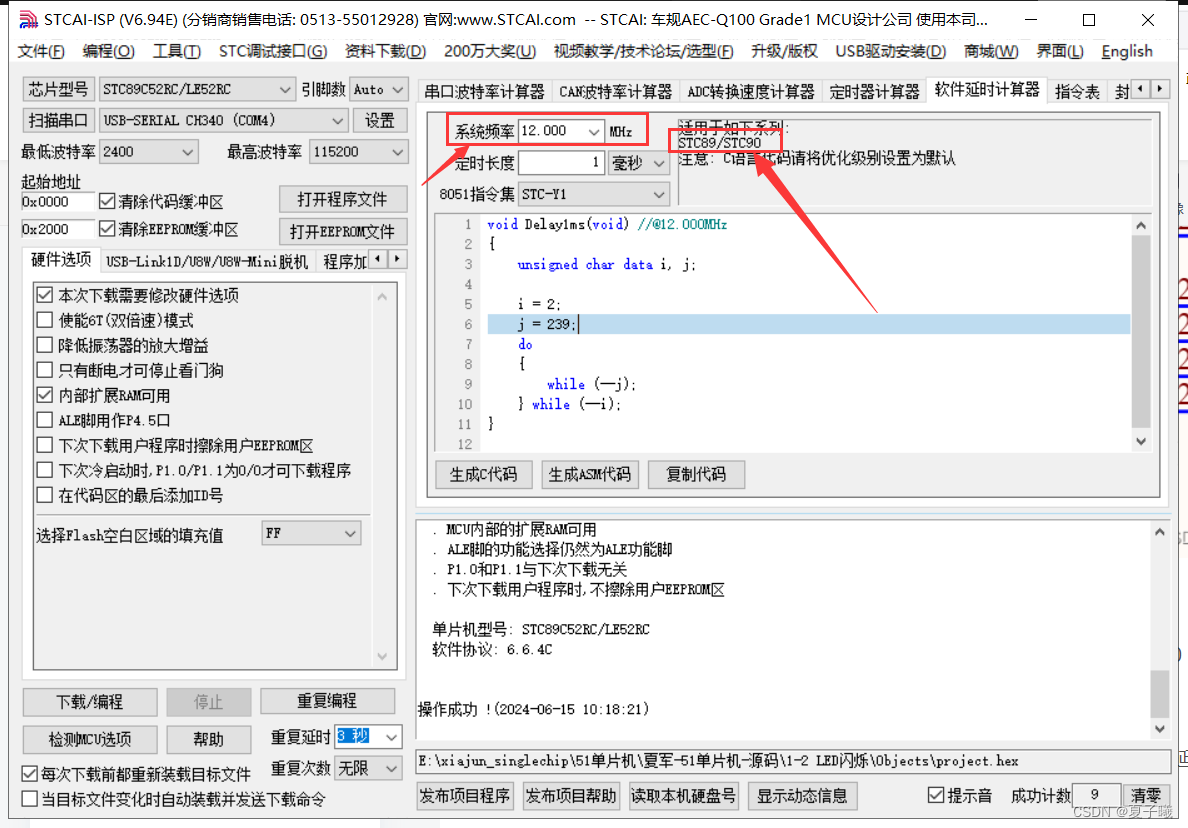

这里需要选择合适的系统时钟频率和8051指令集。

我这里用的STC8952RC芯片的频率是12MHz，指令集是STC-Y1

将生成的函数复制到自己代码中，适当修改即可。我的代码如下

/**
 * 函    数：延时函数 毫秒
 * 参    数：ms 延时多少毫秒
 * 返 回 值：无
 */
void Delay_ms(int ms)	//@12.000MHz
{
	unsigned char data i, j;
	while(ms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}

三，创建Keil项目

详细参考：51单片机STC89C52RC——创建Keil项目-CSDN博客

四，代码

#include <REGX52.H>

/**
 * 函    数：延时函数 毫秒
 * 参    数：ms 延时多少毫秒
 * 返 回 值：无
 */
void Delay_ms(int ms)	//@12.000MHz
{
	unsigned char data i, j;
	while(ms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}
/**
 * 函    数：主函数
 * 参    数：无
 * 返 回 值：无
 */
void main()
{
	while(1)
	{
		P2=0xFE;		//1111 1110  D1亮
		Delay_ms(500);	//延时500毫秒
		P2=0xFF;		//1111 1111  D1熄灭
		Delay_ms(500);	//延时500毫秒
	}
}
