【原创】k8s源码分析-----kubelet（4）imageManager



本文qq空间链接：http://user.qzone.qq.com/29185807/blog/1460429307

本文csdn博客链接：http://blog.csdn.net/screscent/article/details/51131261

源码为k8s v1.1.1稳定版本



2.3、imageManager

1、参数

代码在k8s.io\kubernetes\cmd\kubelet\app中



结构体变量

type KubeletServer struct {

...

    ImageGCHighThresholdPercent    int

    ImageGCLowThresholdPercent     int

  CAdvisorPort                   uint

...

}



默认参数

func NewKubeletServer() *KubeletServer {

    return &KubeletServer{

...

        ImageGCHighThresholdPercent: 90,

        ImageGCLowThresholdPercent:  80,

   CAdvisorPort:                4194,

...

}

}

flag参数

func (s *KubeletServer) AddFlags(fs *pflag.FlagSet) {

...

    fs.UintVar(&s.CAdvisorPort, "cadvisor-port", s.CAdvisorPort, "The port of the localhost cAdvisor endpoint")

    fs.IntVar(&s.ImageGCHighThresholdPercent, "image-gc-high-threshold", s.ImageGCHighThresholdPercent, "The percent of disk usage after which image garbage collection is always run. Default: 90%%")

    fs.IntVar(&s.ImageGCLowThresholdPercent, "image-gc-low-threshold", s.ImageGCLowThresholdPercent, "The percent of disk usage before which image garbage collection is never run. Lowest disk usage to garbage collect to. Default: 80%%")

...

}



ImageGCHighThresholdPercent，ImageGCLowThresholdPercent：两个参数分别为镜像占用磁盘空间的比例，当超过最大比例的时候，就开始清理释放磁盘，当低于时停止清理。



CAdvisorPort：本地cAdvisor endpoint端口。



2、传递参数

代码依旧在k8s.io\kubernetes\cmd\kubelet\app 中

在func (s *KubeletServer) KubeletConfig() (*KubeletConfig, error) {

...



    imageGCPolicy := kubelet.ImageGCPolicy{

        HighThresholdPercent: s.ImageGCHighThresholdPercent,

        LowThresholdPercent:  s.ImageGCLowThresholdPercent,

    }

...

return &KubeletConfig{

...

    CAdvisorInterface:         nil, // launches background processes, not set here



ImageGCPolicy:             imageGCPolicy,

...

}

}



其中注意一个CAdvisorInterface，这里初始化为nil

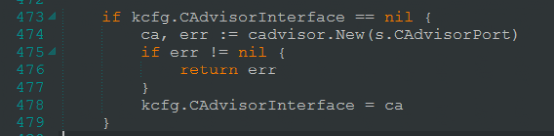

func (s *KubeletServer) Run(kcfg *KubeletConfig) error {

...

...

}

CAdvisorInterface是在，Run中配置的



构建了一个KubeletConfig

在func createAndInitKubelet(kc *KubeletConfig) (k KubeletBootstrap, pc *config.PodConfig, err error) {

...

k, err = kubelet.NewMainKubelet(

...

        kc.CAdvisorInterface,

        kc.ImageGCPolicy,

...

}

    if err != nil {

        return nil, nil, err

    }



    k.BirthCry()



    k.StartGarbageCollection()



    return k, pc, nil

}



小结：传递了三个参数ImageGCHighThresholdPercent，ImageGCLowThresholdPercent被封装在ImageGCPolicy中传递，CAdvisorInterface在Run中设置好了。

3、CAdvisorInterface

我们看看CAdvisorInterface都提供哪些操作

代码在k8s.io\kubernetes\pkg\kubelet\cadvisor

我们以linux平台为例子

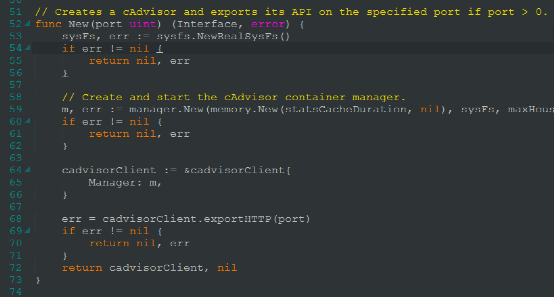

我们这里不具体的去分析CAdvisorInterface，知道它是提供什么接口，做什么用的就好了。



4、imageManager工作流程

4.1、构建与服务启动

代码在k8s.io\kubernetes\pkg\kubelet\kubelet.go中

func NewMainKubelet(

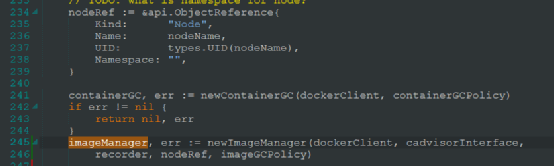

以上就是构建imageManager

其中dockerclient在之前的的文章中已经分析过，可以看（【原创】k8s源码分析-----kubelet（2）dockerClient）

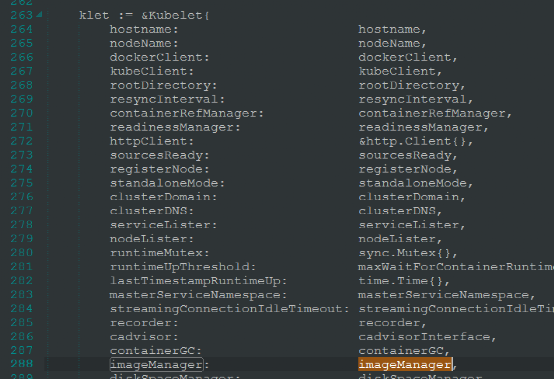

上图将其传入kubelet中



然后有两个地方运行

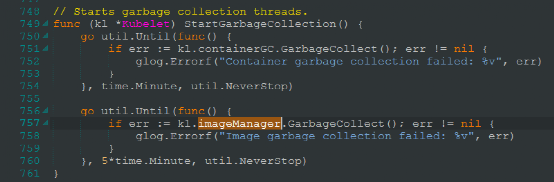

1、在StartGarbageCollection中会启动一个定时任务

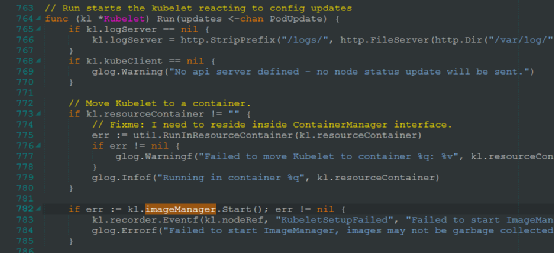

2、在func (kl *Kubelet) Run中会启动imageManager

4. 2 具体流程

代码在k8s.io\kubernetes\pkg\kubelet\image_manager.go

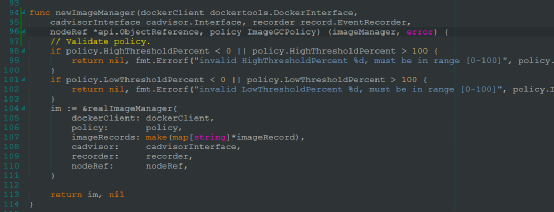

构建

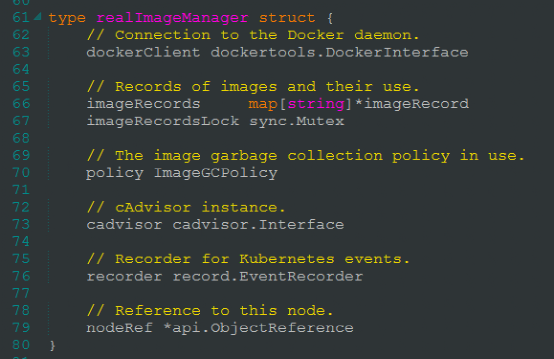

看下结构体

其中主要的东西为imageRecord，用于保存image信息

4.2.1 start流程

启动了detectImages

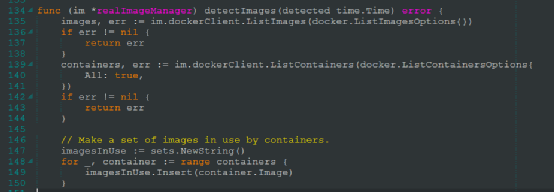

上图中，通过dockerclient获取当前所有的images，和containers

将正在使用的images保存在imagesInUse

继续

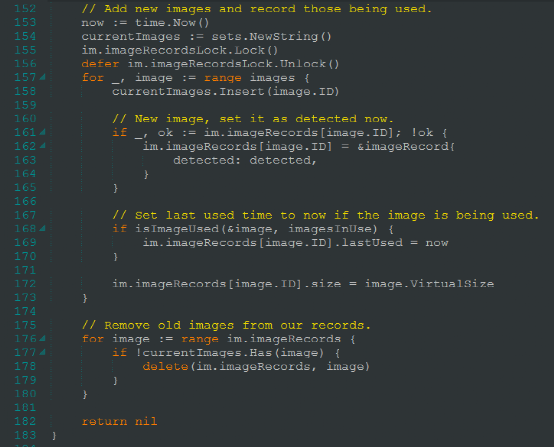

流程就是，遍历所有的images。

1、放入当前存在的images队列中，currentImages

2、放入到imageRecords中。并判断是否正在使用，如果是，则刷新其最后使用时间

       并且刷新其大小



最后遍历imageRecords，判断是否有不在当前images中的记录，有则删除掉



小结：

定时获取所有的images，然后扫描判断是否正在使用，并刷新最后使用时间和其大小。然后将记录中的，老记录删除掉



4.2.2 GarbageCollect流程

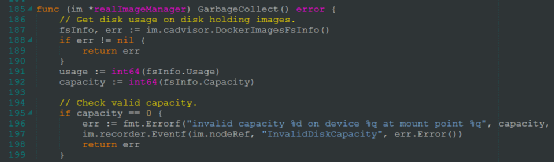

首先通过cadvisor获取磁盘信息

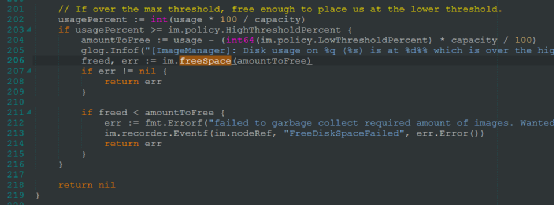

然后根据ImageGCPolicy来判断是否回收磁盘

我们这里跟踪磁盘回收

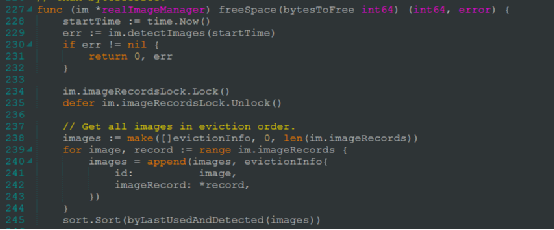

上图中，首先调用detectImages刷新imageRecords。

然后将images根据最后使用时间来进行排序

继续

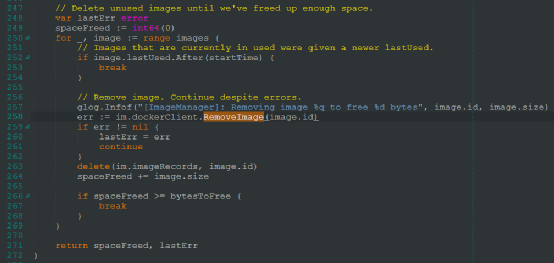

将当前不在使用的images删除掉





5、总结

imageManager整个流程都很清晰

两个定时执行流程

1、定时刷新images的最后使用时间

2、定时获取磁盘大小，根据ImageGCPolicy来判断是否进行磁盘回收。主要回收最后使用时间before now的images
