转载请注明出处：http://blog.csdn.net/sw950729/article/details/52129349
本文出自：马云飞的博客

现在讲到android的机制，就是事件分发，事件拦截。但我不知道大家听没听说过嵌套的滑动机制，准确的可以理解成把事件分发，事件拦截综合在一起。
如果听说过这个的，你们第一个应该是想到的CoordinatorLayout。也就是只要自己定义个layout实现NestedScrollingChild。就可以实现这些机制，但我今天讲的重点并不是Child。而是Parent。众所周知，需要用到滚动机制的无非就2种。第一个，scrollview。第二个列表。而现在的listview早已被recyclerview取代了。而recyclerview已经实现了nestedscrollingchild的接口。关于scrollview。v4包里有一个NestedScrollView也实现滑动机制的接口。
今天我们通过观察CoordinatorLayout的源码来了解nestedscrollingparent。
首先我们来看实现接口需要实现的几个方法：

public interface NestedScrollingParent {
    /**
     * 有嵌套滑动到来了，问下该父View是否接受嵌套滑动
     * @param child 嵌套滑动对应的父类的子类(因为嵌套滑动对于的父View不一定是一级就能找到的，可能挑了两级父View的父View，child的辈分>=target)
     * @param target 具体嵌套滑动的那个子类
     * @param nestedScrollAxes 支持嵌套滚动轴。水平方向，垂直方向，或者不指定
     * @return 是否接受该嵌套滑动
     */
    public boolean onStartNestedScroll(View child, View target, int nestedScrollAxes);

    /**
     * 该父View接受了嵌套滑动的请求该函数调用。onStartNestedScroll返回true该函数会被调用。
     * 参数和onStartNestedScroll一样
     */
    public void onNestedScrollAccepted(View child, View target, int nestedScrollAxes);

    /**
     * 停止嵌套滑动
     * @param target 具体嵌套滑动的那个子类
     */
    public void onStopNestedScroll(View target);

    /**
     * 嵌套滑动的子View在滑动之后报告过来的滑动情况
     *
     * @param target 具体嵌套滑动的那个子类
     * @param dxConsumed 水平方向嵌套滑动的子View滑动的距离(消耗的距离)
     * @param dyConsumed 垂直方向嵌套滑动的子View滑动的距离(消耗的距离)
     * @param dxUnconsumed 水平方向嵌套滑动的子View未滑动的距离(未消耗的距离)
     * @param dyUnconsumed 垂直方向嵌套滑动的子View未滑动的距离(未消耗的距离)
     */
    public void onNestedScroll(View target, int dxConsumed, int dyConsumed,
                               int dxUnconsumed, int dyUnconsumed);

    /**
     * 在嵌套滑动的子View未滑动之前告诉过来的准备滑动的情况
     * @param target 具体嵌套滑动的那个子类
     * @param dx 水平方向嵌套滑动的子View想要变化的距离
     * @param dy 垂直方向嵌套滑动的子View想要变化的距离
     * @param consumed 这个参数要我们在实现这个函数的时候指定，回头告诉子View当前父View消耗的距离
     *                    consumed[0] 水平消耗的距离，consumed[1] 垂直消耗的距离 好让子view做出相应的调整
     */
    public void onNestedPreScroll(View target, int dx, int dy, int[] consumed);

    /**
     * 嵌套滑动的子View在fling之后报告过来的fling情况
     * @param target 具体嵌套滑动的那个子类
     * @param velocityX 水平方向速度
     * @param velocityY 垂直方向速度
     * @param consumed 子view是否fling了
     * @return true 父View是否消耗了fling
     */
    public boolean onNestedFling(View target, float velocityX, float velocityY, boolean consumed);

    /**
     * 在嵌套滑动的子View未fling之前告诉过来的准备fling的情况
     * @param target 具体嵌套滑动的那个子类
     * @param velocityX 水平方向速度
     * @param velocityY 垂直方向速度
     * @return true 父View是否消耗了fling
     */
    public boolean onNestedPreFling(View target, float velocityX, float velocityY);

    /**
     * 获取嵌套滑动的轴
     * @see ViewCompat#SCROLL_AXIS_HORIZONTAL 垂直
     * @see ViewCompat#SCROLL_AXIS_VERTICAL 水平
     * @see ViewCompat#SCROLL_AXIS_NONE 都支持
     */
    public int getNestedScrollAxes();
}

执行过程：

在实现的NestedScrollingParent几个接口中(onNestedScrollAccepted, onStopNestedScroll, getNestedScrollAxes)调用NestedScrollingParentHelper对应的函数。
视情况而定onNestedScroll onNestedPreScroll onNestedFling onNestedPreFling 做相应的处理。
我们一个一个类来看：

public boolean onStartNestedScroll(View child, View target, int nestedScrollAxes) {
        boolean handled = false;

        final int childCount = getChildCount();
        for (int i = 0; i < childCount; i++) {
            final View view = getChildAt(i);
            final LayoutParams lp = (LayoutParams) view.getLayoutParams();
            final Behavior viewBehavior = lp.getBehavior();
            if (viewBehavior != null) {
                final boolean accepted = viewBehavior.onStartNestedScroll(this, view, child, target,
                        nestedScrollAxes);
                handled |= accepted;

                lp.acceptNestedScroll(accepted);
            } else {
                lp.acceptNestedScroll(false);
            }
        }
        return handled;
    }

onStartNestedScroll，判断父view是否参与滚动事件，源码是从Behavior以及使用了递归调用讲handled=true；因为我对Behavior不是很了解，你们有兴趣的可以自行研究。我们可以在这里这里return ture；告诉子view我会参与你的滚动事件。

public void onNestedScrollAccepted(View child, View target, int nestedScrollAxes) {
        mNestedScrollingParentHelper.onNestedScrollAccepted(child, target, nestedScrollAxes);
        mNestedScrollingDirectChild = child;
        mNestedScrollingTarget = target;

        final int childCount = getChildCount();
        for (int i = 0; i < childCount; i++) {
            final View view = getChildAt(i);
            final LayoutParams lp = (LayoutParams) view.getLayoutParams();
            if (!lp.isNestedScrollAccepted()) {
                continue;
            }

            final Behavior viewBehavior = lp.getBehavior();
            if (viewBehavior != null) {
                viewBehavior.onNestedScrollAccepted(this, view, child, target, nestedScrollAxes);
            }
        }
    }

2.这个是处理和子view一样的滚动事件，如果我们自定义的话，调用
helper.onNestedScrollAccepted(child, target, axes)。他的参数和start一样，即只要参与了滚动事件，我们就需要处理滚动事件。

  public void onStopNestedScroll(View target) {
        mNestedScrollingParentHelper.onStopNestedScroll(target);

        final int childCount = getChildCount();
        for (int i = 0; i < childCount; i++) {
            final View view = getChildAt(i);
            final LayoutParams lp = (LayoutParams) view.getLayoutParams();
            if (!lp.isNestedScrollAccepted()) {
                continue;
            }

            final Behavior viewBehavior = lp.getBehavior();
            if (viewBehavior != null) {
                viewBehavior.onStopNestedScroll(this, view, target);
            }
            lp.resetNestedScroll();
            lp.resetChangedAfterNestedScroll();
        }

        mNestedScrollingDirectChild = null;
        mNestedScrollingTarget = null;
    }

3.让view停止滚动，此时会通知子view停止滚动事件，相当于action_up的效果。

 public void onNestedScroll(View target, int dxConsumed, int dyConsumed,
            int dxUnconsumed, int dyUnconsumed) {
        final int childCount = getChildCount();
        boolean accepted = false;

        for (int i = 0; i < childCount; i++) {
            final View view = getChildAt(i);
            final LayoutParams lp = (LayoutParams) view.getLayoutParams();
            if (!lp.isNestedScrollAccepted()) {
                continue;
            }

            final Behavior viewBehavior = lp.getBehavior();
            if (viewBehavior != null) {
                viewBehavior.onNestedScroll(this, view, target, dxConsumed, dyConsumed,
                        dxUnconsumed, dyUnconsumed);
                accepted = true;
            }
        }

        if (accepted) {
            dispatchOnDependentViewChanged(true);
        }
    }

4.这段的意思是：
子view滑动结束调用
dyUnconsumed < 0 向下滚
dyUnconsumed > 0 向上滚
after childview move over, dyUnconsumed <0 pull down else up

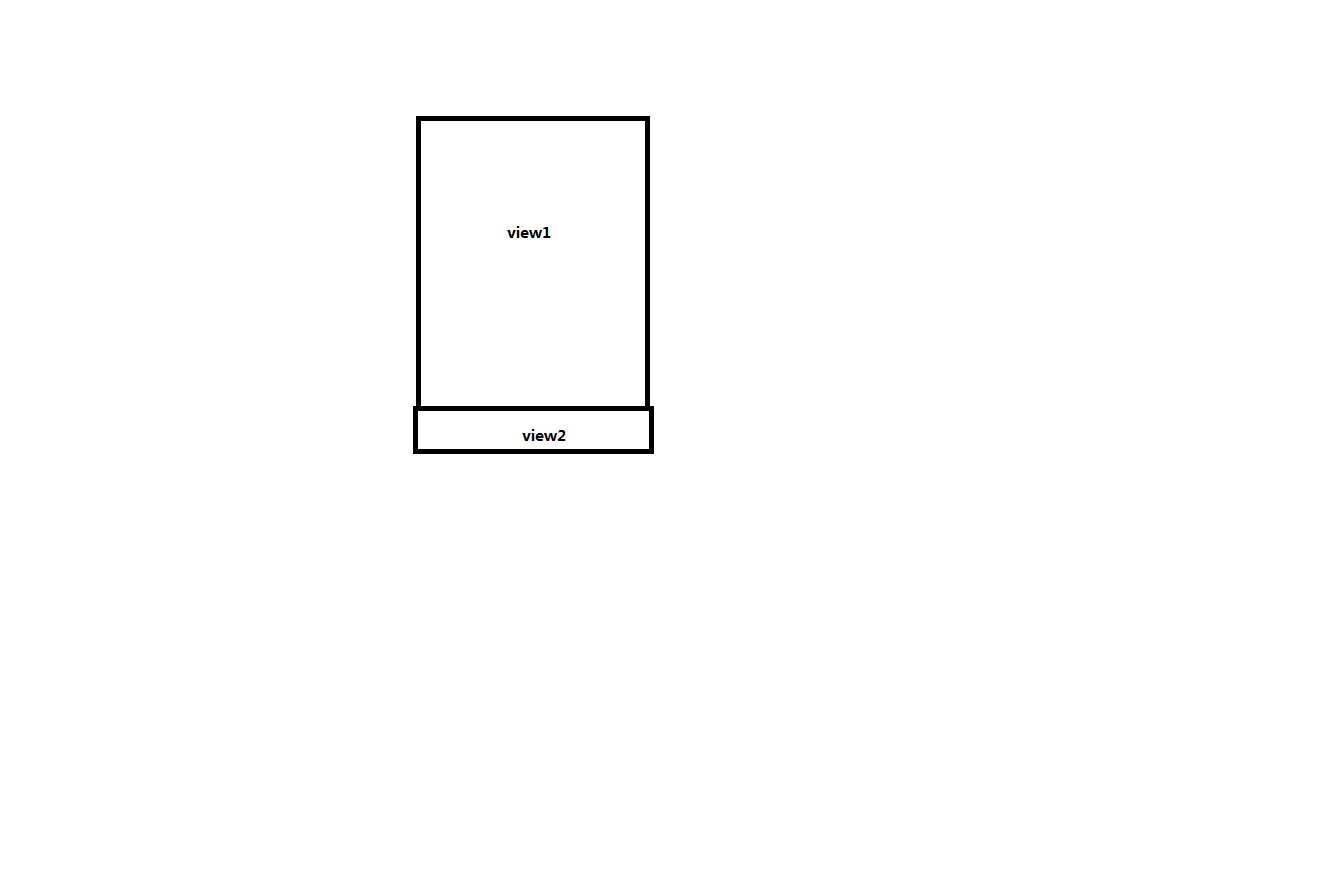

我来画个图方便大家理解把：
这里写图片描述
此时的view2是存在的，但是因为view1铺满整个屏幕，所以view2是看不见的，如果我们想让view2滑出来。只要当view1滚动结束，使用此方法让view2滚动出来。

 public void onNestedPreScroll(View target, int dx, int dy, int[] consumed) {
        int xConsumed = 0;
        int yConsumed = 0;
        boolean accepted = false;

        final int childCount = getChildCount();
        for (int i = 0; i < childCount; i++) {
            final View view = getChildAt(i);
            final LayoutParams lp = (LayoutParams) view.getLayoutParams();
            if (!lp.isNestedScrollAccepted()) {
                continue;
            }

            final Behavior viewBehavior = lp.getBehavior();
            if (viewBehavior != null) {
                mTempIntPair[0] = mTempIntPair[1] = 0;
                viewBehavior.onNestedPreScroll(this, view, target, dx, dy, mTempIntPair);

                xConsumed = dx > 0 ? Math.max(xConsumed, mTempIntPair[0])
                        : Math.min(xConsumed, mTempIntPair[0]);
                yConsumed = dy > 0 ? Math.max(yConsumed, mTempIntPair[1])
                        : Math.min(yConsumed, mTempIntPair[1]);

                accepted = true;
            }
        }

        consumed[0] = xConsumed;
        consumed[1] = yConsumed;

        if (accepted) {
            dispatchOnDependentViewChanged(true);
        }
    }

4.这个相当于在子view滚动之前让父view滚动。但我不理解的试，consumed[0]，和consumed[1]。是告诉子view父view滚动的x，y的偏移量。为什么源码里的cousumed[0]和cousumed[1]都等于0？这是当时看源码的时候我最不理解的地方。这里我们只要告诉子view我们滚动的x，y值。让子view一起滚动就行了（注意：虽然是让子view滚动，但我们效果实际是滚动父view。总不能父view滚下去，然后回来了。子view下去了就回不来了把。）如果都为0，我画个图或许你们就懂了。

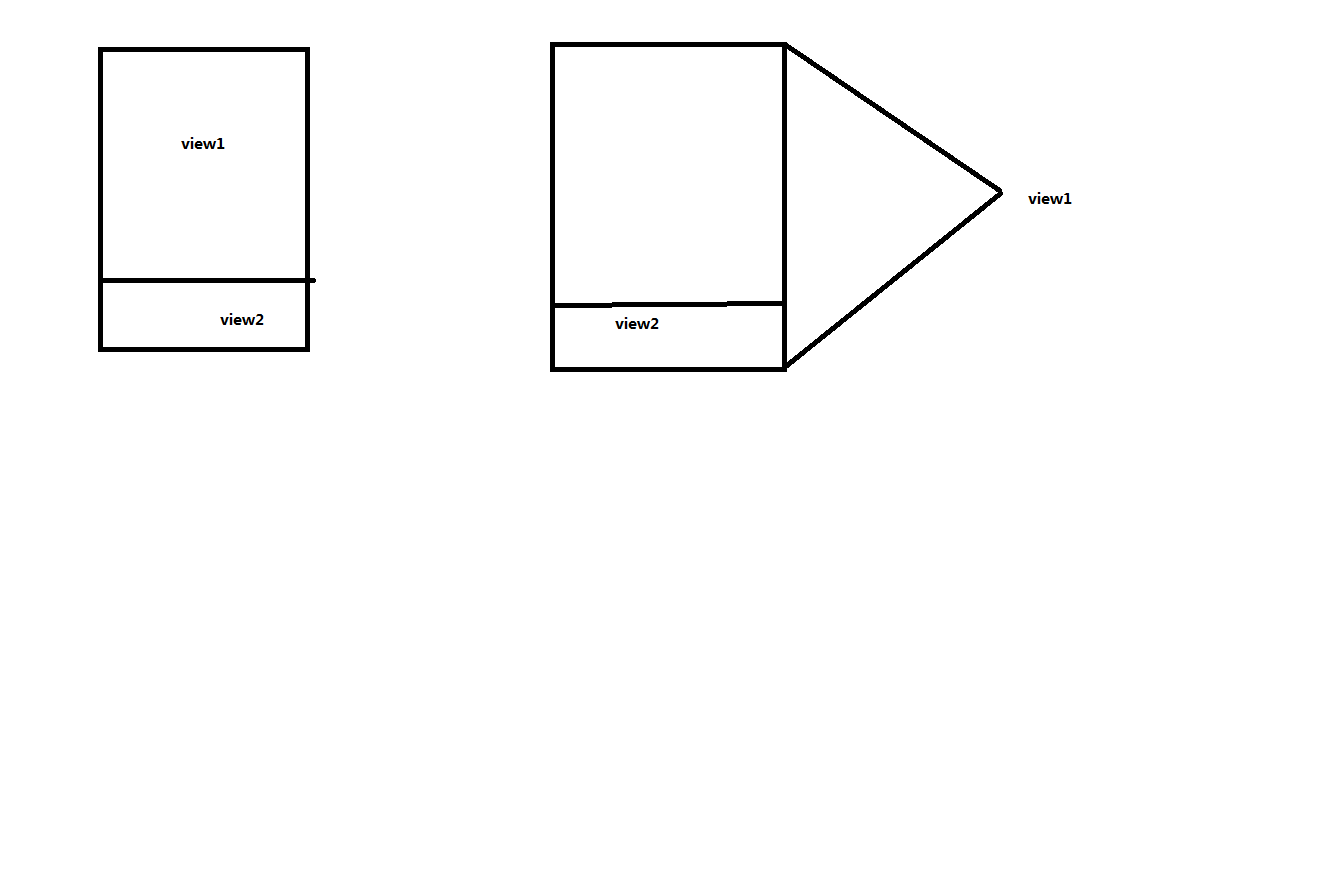

这里写图片描述
我们想要的效果是左边的，而如果你都给他返回0的话就是右边的效果。这并不是我们想要的。

 public boolean onNestedFling(View target, float velocityX, float velocityY, boolean consumed) {
        boolean handled = false;


        if (handled)
        {
            final int childCount = getChildCount();
            for (int i = 0; i < childCount; i++)
            {
                final View view = getChildAt(i);
                final LayoutParams lp = (LayoutParams) view.getLayoutParams();
                if (!lp.isNestedScrollAccepted())
                {
                continue;
                }

                final Behavior viewBehavior = lp.getBehavior();
                if (viewBehavior != null)
                {
                handled |= viewBehavior.onNestedFling(this, view, target, velocityX, velocityY,
                        consumed);
                }
            }
            dispatchOnDependentViewChanged(true);
        }
        return handled;
    }

这个我更没搞懂。他确定中间的代码会执行？不鸟他，我们直接return false就可以了。

 public boolean onNestedPreFling(View target, float velocityX, float velocityY) {
        boolean handled = false;

        final int childCount = getChildCount();
        for (int i = 0; i < childCount; i++) {
            final View view = getChildAt(i);
            final LayoutParams lp = (LayoutParams) view.getLayoutParams();
            if (!lp.isNestedScrollAccepted()) {
                continue;
            }

            final Behavior viewBehavior = lp.getBehavior();
            if (viewBehavior != null) {
                handled |= viewBehavior.onNestedPreFling(this, view, target, velocityX, velocityY);
            }
        }
        return handled;
    }

这个确定没搞错？不应该和上面那个一样？？，依旧是return false。

 public int getNestedScrollAxes() {
        return mNestedScrollingParentHelper.getNestedScrollAxes();
    }

这个就简单了。
我们通过看源码了解了CoordinatorLayout的执行流程。其实如果自定义layout实现这个接口反而比CoordinatorLayout简单很多。因为从源码角度和我之前的注释来讲，我们的核心代码是写在：onNestedPreScroll（）和onNestedScroll（），因为这2个一个是在子view滚动之前，一个是在子view滚动之后。
现在我们可以通过实现这个接口来自定义属于自己的Coordinatorlayout了。我自己写了一个才200+行代码，而原生的快3000行，而且还不一定符合自己的效果。如果你了解了滑动机制，就去实现属于自己的Coordinatorlayout吧。
我的android交流群：232748032
