以前寝室的空调遥控器由宿管阿姨掌管,私心想着,若能仿制个遥控器能有多好。
此处解码的空调型号为海尔KFR-35GW/06NCA12,所用红外协议为NEC协议。NEC协议是众多红外遥控协议的其中一种,除NEC外,还有RC5等其它协议。

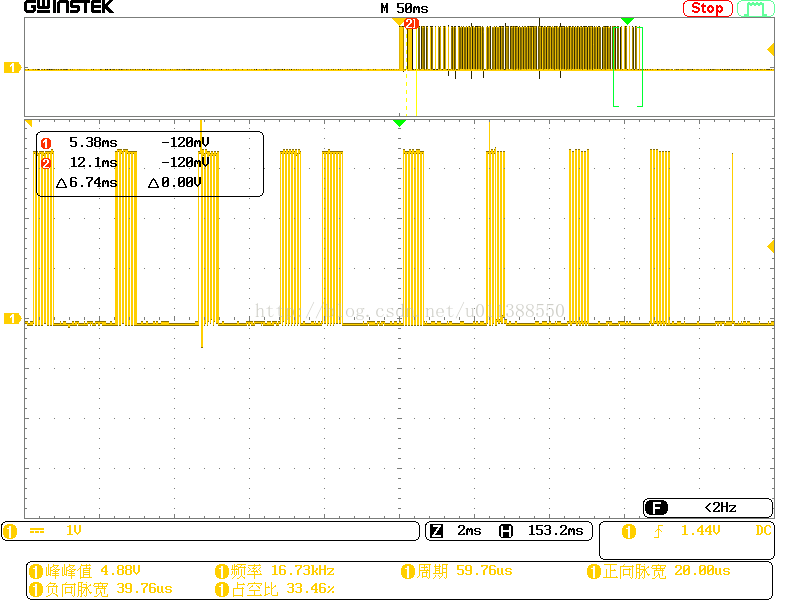

在NEC发送端,高电平用38k载波表示,低电平就为低电平,图一为发射端三极管集电极的电压波形
图一(发射端)

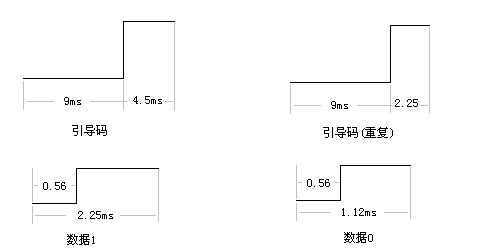

在接收端接收数据时,红外管接收到38k载波输出低电平;未接收到38k载波输出高电平。与发射端的波形相反,如图二所示。实际该空调的引导码与标准引导码不太一样,经过数字示波器的测量,发现其格式如图三所示。
图二(接收端)
