离线语音蓝牙红外模块简介
此蓝牙红外模块是一种低成本的离线语音单麦应用方案，主芯片是一颗专用于语音处理的人工智能芯片，可广泛应用于家电，家居，音箱，玩具，穿戴设备，汽车等产品领域，实现语音交互及控制支持本地大词汇量语音识别，和内置的CPU核结合可以做各类智能语音方案应用。
产品特性：
- 电源电压输入：5V
- 电源电流输入：200MA
- 温度范围：-40度到85度
- 尺寸：26*18（MM）
- 咪头规格：-26DB（推荐）
- 喇叭规格：0.5-3W（推荐）

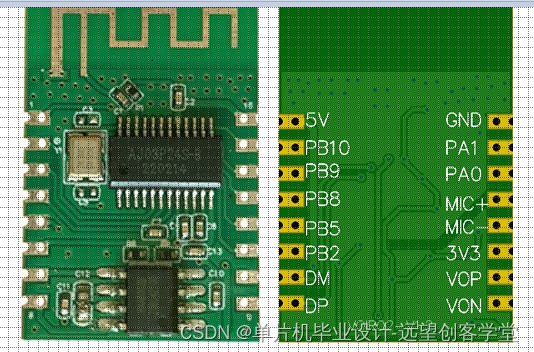

硬件说明：
电源从5V进入，3V3脚为输出脚3.3V，可接负载150MA以下
MIC+ MIC-接驻极体麦克风正负极
VOP VON接喇叭
PA1接红外接收头
PA0接红外发射管
PB8接LED指示灯
蓝牙遥控器电路图

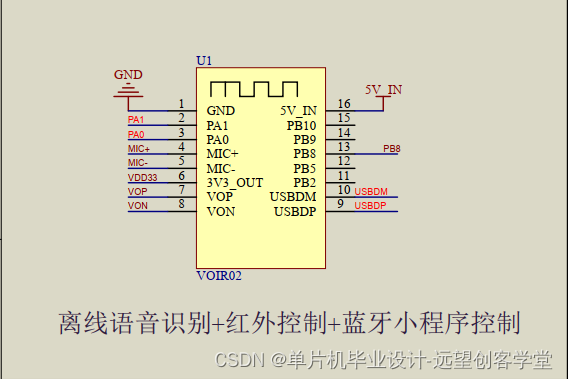

主控部分：

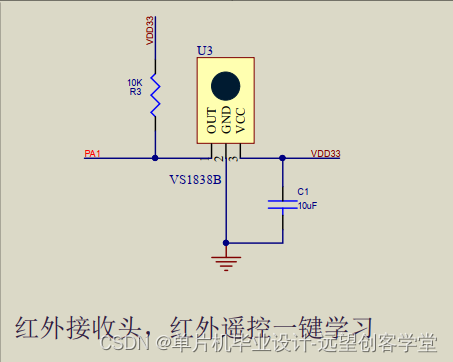

红外接收：
红外发射：

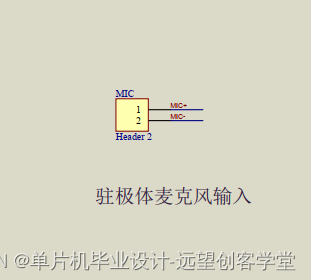

麦克风输入：
喇叭输出：
蓝牙遥控器使用说明:

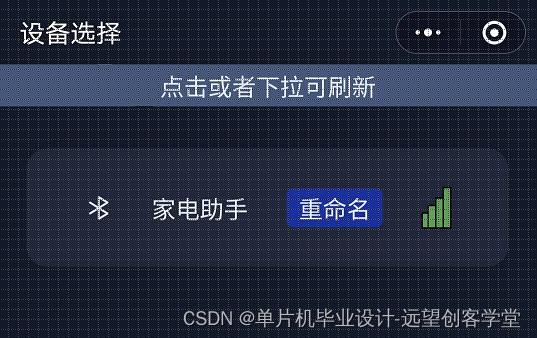

遥控设备选择（蓝牙发现）：
遥控器选择，自带四种码库，可控制市面上绝大部分的空调风扇加湿器等。
空调控制：
第一次控制空调时需要对码，使用唤醒词“小艾小艾”唤醒离线语音模块后，说“匹配空调”后按提示音操作，遥控器会在码库中找到对应的空调型号。对码完成后即可使用语音控制空调了。
空调命令词及回复语如下：
匹配空调 请拿起空调遥控器靠近我，按下开关键
退出匹配 已退出匹配
打开空调 空调已为你打开
关闭空调 空调已为你关闭
自动风速 自动风速
自动模式 自动模式
制冷模式 制冷模式
加热/制热模式 加热模式
除湿模式 除湿模式
中等风速 中等风速
最小风速 最小风速
最大风速 最大风速
三十度 好的
二十九度 好的
二十八度 好的
二十七度 好的
二十六度 好的
二十五度 好的
二十四度 好的
二十三度 好的
二十二度 好的
二十一度 好的
二十度 好的
十九度 好的
十八度 好的
十七度 好的
十六度 好的
打开扫风 打开扫风
关闭扫风 关闭扫风
打开上下扫风 打开上下扫风
关闭上下扫风 关闭上下扫风
打开左右扫风 下拉左右扫风
关闭左右扫风 关闭左右扫风
打开屏显 打开屏显
关闭屏显 关闭屏显
定时一小时 定时一小时
定时二小时 定时二小时
定时三小时 定时三小时
定时四小时 定时四小时
定时五小时 定时五小时
定时六小时 定时六小时
定时七小时 定时七小时
定时八小时 定时八小时
取消定时 取消定时
搜索空调 现在进入空调搜索模式，当设备有反应时请对我说停止搜索指令
停止搜索 搜索完成，请使用
使用蓝牙小程序控制空调：
控制格力空调演示视频：
自带红外码库的离线语音红外遥控器控制格力空调_哔哩哔哩_bilibili
风扇控制：
第一次控制风扇时需要对码，使用唤醒词“小艾小艾”唤醒离线语音模块后，说“匹配风扇”后按提示音操作，遥控器会在码库中找到对应的风扇型号。对码完成后即可使用语音控制风扇了。
风扇命令词及回复语如下：
匹配风扇 请拿起风扇遥控器对准我，按提示音按遥控器对应的按键
退出匹配 已退出匹配
打开风扇 好的
关闭风扇 好的
风扇摇头 好的
停止摇头 好的
风扇调速 好的
风扇定时 好的
使用蓝牙小程序控制空调：

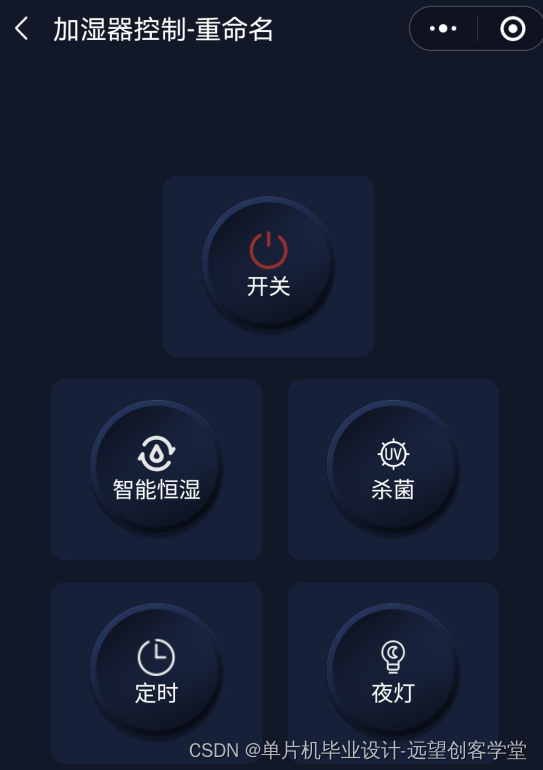

加湿器控制：
pdf和AD版本的原理图可在下面链接下载：
