ARKit从入门到精通(3)-ARKit自定义实现

原创 2017年06月11日 15:59:15

转载请注明出处:ARKit从入门到精通(3)-ARKit自定义实现

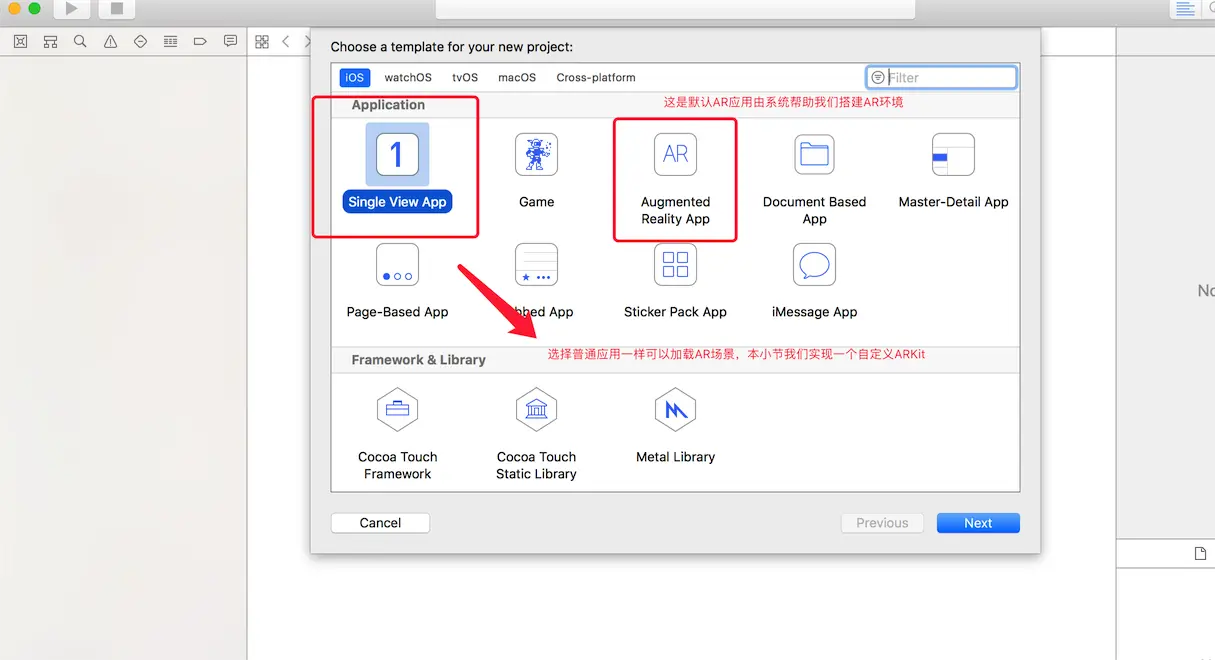

1.1-创建一个简单的工程

  • 1.上一小节中介绍过,ARSCNViewUIView的子类的子类,所以从理论上来说,我们应用框架UIKit是可以加载AR场景的

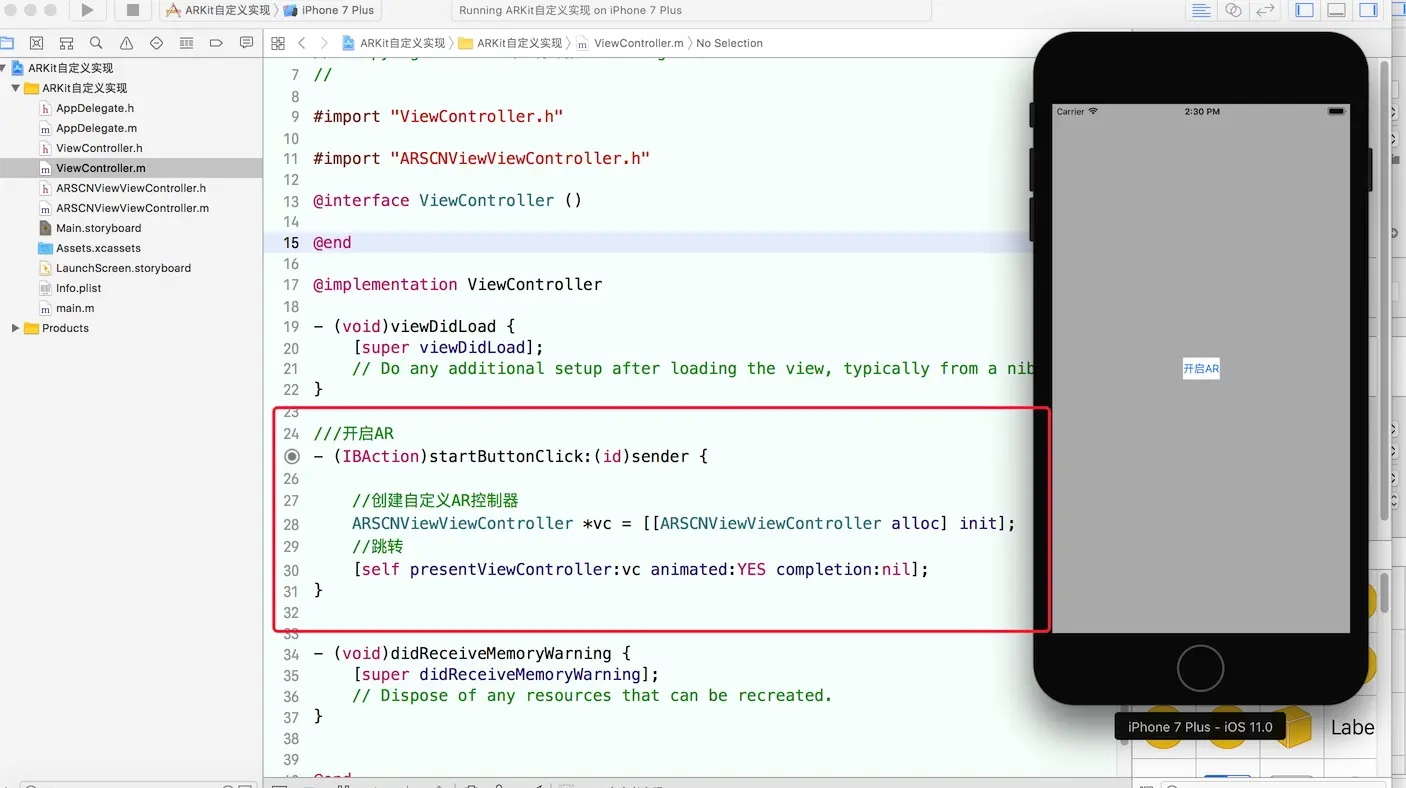

  • 2.给界面添加一个按钮开启AR之旅,创建一个ARSCNViewController:继承于UIViewController,点击按钮跳转到自定义ARSCNViewController


1.2-搭建ARKit工作环境

  • 一个完整的ARKit工作环境必须要搭建三个对象:ARSCNView(一旦创建,系统会帮我们创建一个场景Scene和相机),ARSession(开启AR和关闭AR都是靠它),ARSessionConfiguration(少了会话追踪配置,AR会话是无法独立工作的)

  • 定义全局属性

#import "ARSCNViewViewController.h"

//3D游戏框架
#import <SceneKit/SceneKit.h>
//ARKit框架
#import <ARKit/ARKit.h>

@interface ARSCNViewViewController ()

//AR视图:展示3D界面
@property(nonatomic,strong)ARSCNView *arSCNView;

//AR会话,负责管理相机追踪配置及3D相机坐标
@property(nonatomic,strong)ARSession *arSession;

//会话追踪配置:负责追踪相机的运动
@property(nonatomic,strong)ARSessionConfiguration *arSessionConfiguration;

//飞机3D模型(本小节加载多个模型)
@property(nonatomic,strong)SCNNode *planeNode;

@end
  • 懒加载(笔者个人习惯)ARKit环境
#pragma mark -搭建ARKit环境


//懒加载会话追踪配置
- (ARSessionConfiguration *)arSessionConfiguration
{
    if (_arSessionConfiguration != nil) {
        return _arSessionConfiguration;
    }

    //1.创建世界追踪会话配置(使用ARWorldTrackingSessionConfiguration效果更加好),需要A9芯片支持
    ARWorldTrackingSessionConfiguration *configuration = [[ARWorldTrackingSessionConfiguration alloc] init];
    //2.设置追踪方向(追踪平面,后面会用到)
    configuration.planeDetection = ARPlaneDetectionHorizontal;
    _arSessionConfiguration = configuration;
    //3.自适应灯光(相机从暗到强光快速过渡效果会平缓一些)
    _arSessionConfiguration.lightEstimationEnabled = YES;

    return _arSessionConfiguration;

}

//懒加载拍摄会话
- (ARSession *)arSession
{
    if(_arSession != nil)
    {
        return _arSession;
    }
    //1.创建会话
    _arSession = [[ARSession alloc] init];
    //2返回会话
    return _arSession;
}

//创建AR视图
- (ARSCNView *)arSCNView
{
    if (_arSCNView != nil) {
        return _arSCNView;
    }
    //1.创建AR视图
    _arSCNView = [[ARSCNView alloc] initWithFrame:self.view.bounds];
    //2.设置视图会话
    _arSCNView.session = self.arSession;
    //3.自动刷新灯光(3D游戏用到,此处可忽略)
    _arSCNView.automaticallyUpdatesLighting = YES;

    return _arSCNView;
}

1.3-开启AR扫描

  • 我们只需要先将AR视图添加到当前UIView中,然后开启AR会话即可开始我们的AR之旅
    • ***这里需要特别注意的是,最好将开启ARSession的代码放入viewDidAppear而不是viewDidLoad中,这样可以避免线程延迟的问题。开启ARSession的代码可不可以放入viewDidLoad中呢?答案是可以的,但是笔者不建议大家那么做***
@implementation ARSCNViewViewController

- (void)viewDidLoad {
    [super viewDidLoad];


    // Do any additional setup after loading the view.
}

- (void)viewDidAppear:(BOOL)animated
{
    [super viewDidAppear:animated];

    //1.将AR视图添加到当前视图
    [self.view addSubview:self.arSCNView];
    //2.开启AR会话(此时相机开始工作)
    [self.arSession runWithConfiguration:self.arSessionConfiguration];

}

1.4-点击屏幕添加一个3D虚拟物体

  • 默认情况下,节点SCNNode的x/y/z位置是(0,0,0),也就是摄像头所在的位置,每一个ARSession在启动时,摄像头的位置就是3D世界的原点,而且这个原点不再随着摄像头的移动而改变,是第一次就永久固定的
    • 想要让飞机显示在你想要的位置,就需要更加深入的研究ARKit框架,需要了解ARKit的坐标系及API,笔者将会在下一小节慢慢介绍

pragma mark- 点击屏幕添加飞机

  • (void)touchesBegan:(NSSet<UITouch *> )touches withEvent:(UIEvent )event
    {
    //1.使用场景加载scn文件(scn格式文件是一个基于3D建模的文件,使用3DMax软件可以创建,这里系统有一个默认的3D飞机)--------在右侧我添加了许多3D模型,只需要替换文件名即可
    SCNScene scene = [SCNScene sceneNamed:@"Models.scnassets/ship.scn"];
    //2.获取飞机节点(一个场景会有多个节点,此处我们只写,飞机节点则默认是场景子节点的第一个)
    //所有的场景有且只有一个根节点,其他所有节点都是根节点的子节点
    SCNNode
    shipNode = scene.rootNode.childNodes[0];

    //3.将飞机节点添加到当前屏幕中
    [self.arSCNView.scene.rootNode addChildNode:shipNode];
    }

1.5-效果展示

  • 在笔者Xcode左侧已经导入了好几个3D模型,只需要修改文件名既可以加载不同的3D模型,注意路径区别

  • 飞机

  • 来张椅子坐一下吧
    • 椅子比较大,我们需要适当调整一下位置



1.6-完整代码及代码下载地址

  • 完整代码
#import "ARSCNViewViewController.h"

//3D游戏框架
#import <SceneKit/SceneKit.h>
//ARKit框架
#import <ARKit/ARKit.h>

@interface ARSCNViewViewController ()

//AR视图:展示3D界面
@property(nonatomic,strong)ARSCNView *arSCNView;

//AR会话,负责管理相机追踪配置及3D相机坐标
@property(nonatomic,strong)ARSession *arSession;

//会话追踪配置:负责追踪相机的运动
@property(nonatomic,strong)ARSessionConfiguration *arSessionConfiguration;

//飞机3D模型(本小节加载多个模型)
@property(nonatomic,strong)SCNNode *planeNode;

@end

@implementation ARSCNViewViewController

- (void)viewDidLoad {
    [super viewDidLoad];


    // Do any additional setup after loading the view.
}

- (void)viewDidAppear:(BOOL)animated
{
    [super viewDidAppear:animated];

    //1.将AR视图添加到当前视图
    [self.view addSubview:self.arSCNView];
    //2.开启AR会话(此时相机开始工作)
    [self.arSession runWithConfiguration:self.arSessionConfiguration];

}

#pragma mark- 点击屏幕添加飞机
- (void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event
{
    //1.使用场景加载scn文件(scn格式文件是一个基于3D建模的文件,使用3DMax软件可以创建,这里系统有一个默认的3D飞机)--------在右侧我添加了许多3D模型,只需要替换文件名即可
    SCNScene *scene = [SCNScene sceneNamed:@"Models.scnassets/chair/chair.scn"];
    //2.获取飞机节点(一个场景会有多个节点,此处我们只写,飞机节点则默认是场景子节点的第一个)
    //所有的场景有且只有一个根节点,其他所有节点都是根节点的子节点
    SCNNode *shipNode = scene.rootNode.childNodes[0];

    //椅子比较大,可以可以调整Z轴的位置让它离摄像头远一点,,然后再往下一点(椅子太高我们坐不上去)就可以看得全局一点
    shipNode.position = SCNVector3Make(0, -1, -1);//x/y/z/坐标相对于世界原点,也就是相机位置

    //3.将飞机节点添加到当前屏幕中
    [self.arSCNView.scene.rootNode addChildNode:shipNode];
}

#pragma mark -搭建ARKit环境


//懒加载会话追踪配置
- (ARSessionConfiguration *)arSessionConfiguration
{
    if (_arSessionConfiguration != nil) {
        return _arSessionConfiguration;
    }

    //1.创建世界追踪会话配置(使用ARWorldTrackingSessionConfiguration效果更加好),需要A9芯片支持
    ARWorldTrackingSessionConfiguration *configuration = [[ARWorldTrackingSessionConfiguration alloc] init];
    //2.设置追踪方向(追踪平面,后面会用到)
    configuration.planeDetection = ARPlaneDetectionHorizontal;
    _arSessionConfiguration = configuration;
    //3.自适应灯光(相机从暗到强光快速过渡效果会平缓一些)
    _arSessionConfiguration.lightEstimationEnabled = YES;

    return _arSessionConfiguration;

}

//懒加载拍摄会话
- (ARSession *)arSession
{
    if(_arSession != nil)
    {
        return _arSession;
    }
    //1.创建会话
    _arSession = [[ARSession alloc] init];
    //2返回会话
    return _arSession;
}

//创建AR视图
- (ARSCNView *)arSCNView
{
    if (_arSCNView != nil) {
        return _arSCNView;
    }
    //1.创建AR视图
    _arSCNView = [[ARSCNView alloc] initWithFrame:self.view.bounds];
    //2.设置视图会话
    _arSCNView.session = self.arSession;
    //3.自动刷新灯光(3D游戏用到,此处可忽略)
    _arSCNView.automaticallyUpdatesLighting = YES;

    return _arSCNView;
}

- (void)didReceiveMemoryWarning {
    [super didReceiveMemoryWarning];
    // Dispose of any resources that can be recreated.
}

/*
#pragma mark - Navigation

// In a storyboard-based application, you will often want to do a little preparation before navigation
- (void)prepareForSegue:(UIStoryboardSegue *)segue sender:(id)sender {
    // Get the new view controller using [segue destinationViewController].
    // Pass the selected object to the new view controller.
}
*/

@end
版权声明:本文为博主原创文章,未经博主允许不得转载。
