Graph Cuts 是Yuri Y. Boykov 和 Marie-Pierre Jolly 发表在2001年iccv 上一篇论文提出的方法。他们研究，用一种交互式的方式来进行图像的分割。先由用户标记一些背景或者物体的种子像素点，然后用Graph Cuts的方法进行分割。

Graph cuts是一种十分有用和流行的能量优化算法，在计算机视觉领域普遍应用于前背景分割（Image segmentation）、立体视觉（stereo vision）、抠图（Image matting）等。[6]

理论

cost function 是一个能量函数。
而图像分割的问题在于将像素标记为“obj”还是“bkg”（分别表示object 和 background ）。这个过程可以通过先将图像建立为图（图论中的图，而非图片的图），然后使用最大流/最小割的方法来完成。
那我们的目标就是想要在目标和背景的边界处割开，同时，这时候的能量也应该是最小的。[6]
在论文中，提出，若 A 代表如下：

A = (A 1 ,…,A p ,…,A |P| )

其中 Ap 对应到每个像素的label，它的值是“obj”或者“bkg” （表示物体和背景）。
这里写图片描述
那么图像分割时，cost function E 的表示如下：

E(A) = λ · R(A) + B(A)

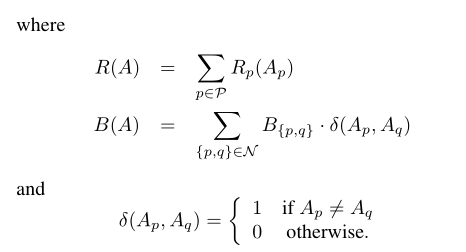

其中
这里写图片描述
N表示 {p,q} 是相邻的。

R(A) 与 B(A)

R(A) 表示的是区域项，B(A) 表示的是边界项，而这里写图片描述就是它们之间的重要因子，决定它们对能量的影响大小。[6]
如果为0 ，那么只考虑边界而不考虑区域。这个影响的效果在后文中，将以实验结果的形式给出对比。
Graph Cuts 的目标是让Ｅ的结果最小。

将图像转化为G(V, E)

在与最小割的方法相关联之前，先将图像转化为无向图G(V,E)。其中V 表示顶点，E 表示边。

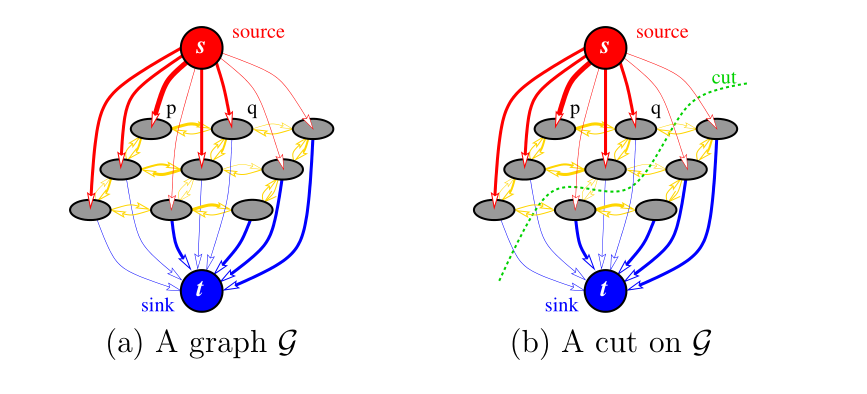

这里写图片描述
(图像来源[7])

Graph Cuts 建立的图中，除了每个像素点都作为一个单独的顶点外，还有多出了两个特殊的点S 和 T （源点和汇点）。
这两个顶点与每个像素点都连接起来。S 只有输出边（前向边），T只有输入边（后向边）。
而每个像素点与它的四邻域点之间都有边，这些是无向边，那么转化为有向边的最小割问题时，就将无向边分为两条成环的有向边了。

在图中有两种link：

n-links，普通像素点之间的连接
t-links，S 和T 连接每个像素点的边

这两种边、S、T和每个像素点组成了一个图。
接下来就是用最小割算法，计算得出最小的割。

建立无向图时的计算公式

对于图像的cost function

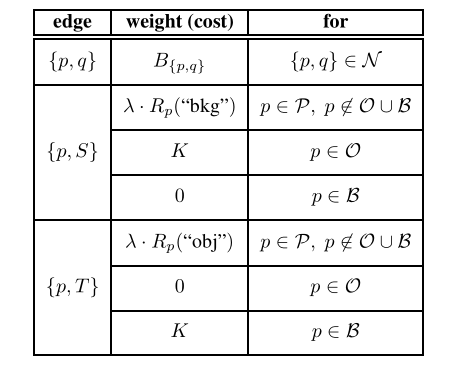

cost function 的计算如下表：
这里写图片描述

其中各个计算的方式在下文写着。
B_{{p, q}} 正比于一个指数函数。可以看到 (p,q) 和 (q,p) 的权值是一样的。
这里写图片描述

正比系数可以为1。

R_p的计算方式如下：
这里写图片描述

其中 O 和 B 分别表示 object 和 background
Pr（I_p | O) 表示像素点 I_p 是object 的概率
Pr( I_p | B) 表示像素点 I_p 是background 的概率。
在进行图像分割之前，由用户手动标记出一些背景和目标的像素点（交互式），大概如下：
这里写图片描述
（图像来源[2] )

那么，标记出像素点后就可以统计直方图了，则关于概率的计算如下：
对于一个给定的像素 I_p , N(po) 表示object 中的个数，
N(pb) 表示background 中的个数，则两个概率的计算分别是：

po = N(po)/( N(po)N(pb) )
pb = N(pb)/( N(po)N(pb) )
total = po+pb;
po /= total, pb /= total;//最后这两步为了避免某一方面的标记数量过多
//而带来的数据偏差，在实际的实现中，需要特别注意，不要除以0了

K的计算如下：
这里写图片描述

两个尚不确定的参数
这里写图片描述和在论文中，并没有给出特定的某个测试值，所以在实现的时候，自己慢慢调一下参数吧，看看效果如何
在初始的计算中，两个参数分别如下：

lambda = 1.0f;
keno = 1.0f;

算出cost function 之后，就可以使用最大流\最小割算法了。

就以上的分析，可以看到，对于n-links，

当两个未知标记的像素点的值很接近时，它们之间的边cost 越大
如果值差别很大，那么cost 越小，越有可能被分割

而对应于t-links

在与S 的连接中：
如果像素点标记为 “obj“，那么cost 是 max(B{p,q})，最不可能被分割
如果像素点标记为”bkg“，那么cost 为0，一定被分割
如果像素点未知，那么当它属于”bkg“的概率越大，cost越小，越有可能被分割

而在于T 的连接中，分析差不多。

实现

整篇大致分为两部分：计算cost 和最小割算法。

数据结构的定义

像素与像素之间的关系是非常明确而有规律的，仔细分析，可以得到以下规律（边界点除外）

每个点都有五条输出的边和五条输入的边
输出的边是每个点的四邻域像素和一个源点（S）
输入的边是每个点的四邻域像素和一个汇点（T）

所以，每个像素点，可以包含五条输出的边。

struct Edge
{
    float ca, float f;//容量和流量
};
struct Pixel
{
    int i;//表示像素的坐标，由于我的个人习惯，我喜欢用一维的数组映射像素坐标
    int edgeIndex[5];//9条边的记录
};
Edge S[N];//N 是像素的总数，表示S 点到各个像素点的边
//如果要找输入的边，那么通过像素的关系，就可以很容易的映射回来了
//and ，我更喜欢通过下标来映射各自的关系，所以实际实现应该略有不同

最大流/最小割算法

有两个经典的算法，一个是Ford-Fulkerson算法（增广路径）[5]
一个是Push–relabel 算法[6]
然而作者在04年也发表了一种针对Graph Cuts 的算法[7]，与传统的算法做了比较

结果

如果lambda 的值越大，算法跑的时间越长（因为要考虑到区域项的影响），下面给出lambda 为1和为0 的两种结果对比：

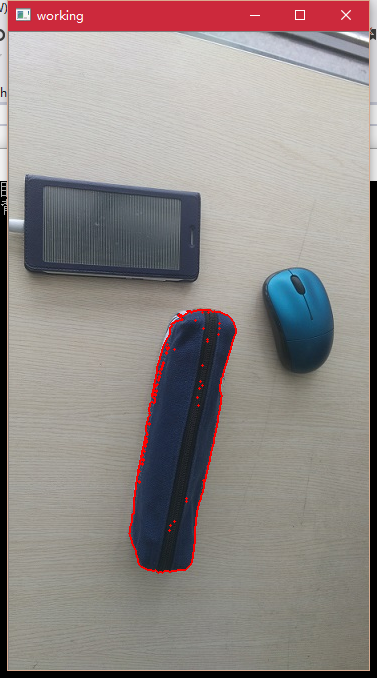

lambda 为 1 的结果
这里写图片描述

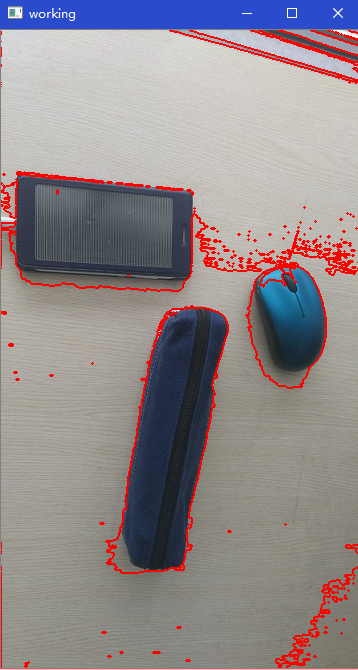

lamdba 为0的结果
这里写图片描述

*代码可在github 上获得xiaosa233
（Compute Vision/Graph Cuts)

【参考资料】
[1] Boykov Y Y, Jolly M P. Interactive graph cuts for optimal boundary & region segmentation of objects in ND images[C]//Computer Vision, 2001. ICCV 2001. Proceedings. Eighth IEEE International Conference on. IEEE, 2001, 1: 105-112.
[2] 郭振锋. 基于 Graph Cuts 的交互式图像分割[D]. 中南大学, 2013.
[3] Push–relabel maximum flow algorithm
[4] The push-relabel algorithm
[5] [原创]最大流/最小割(maxflow/mincut)的原理讲解和代码实现_小腹黑zju_新浪博客
[6] 图像分割之（二）Graph Cut（图割） - zouxy09的专栏
[7] Boykov Y, Kolmogorov V. An experimental comparison of min-cut/max-flow algorithms for energy minimization in vision[J]. Pattern Analysis and Machine Intelligence, IEEE Transactions on, 2004, 26(9): 1124-1137.

如有错误，不足之处，欢迎提出，与君共勉
