1. LDO(Low Dropout Regulator)
低压差线性稳压器
优点:稳定性好,负载响应快,输出纹波小
缺点:效率低,输入输出的电压差不能太大
直流变直流
优点:效率高,输入电压范围较宽
缺点:负载响应比LDO差,输出纹波比LDO大
3. SDP (标准下行端口)
这种端口的D+和D-线上具有15千欧的下拉电阻
限流值为:挂起时2.5mA,连接时100mA,连接并配置为较高功率时为500mA
4. DCP (专用充电端口)
这种端口不支持任何数据传输,但能够提供1.5A以上的电流。端口的D+和D-线之间短路,无需枚举。
5. CDP (充电下行端口)
这种端口既支持大电流充电,也支持完全兼容USB2.0的数据传输。
端口具有D+和D-通信所必需的15千欧下拉电阻,也具有充电器检测阶段切换的内部电路。内部电路允许便携
设备将CDP与其它类型端口区分开来。
二、PMU开机启动及初始化
1. PMU开机条件
(1)ACIN电压由低到高,并达到有效值
(2)VBUS电压由低到高,并达到有效值
(3)长按power键

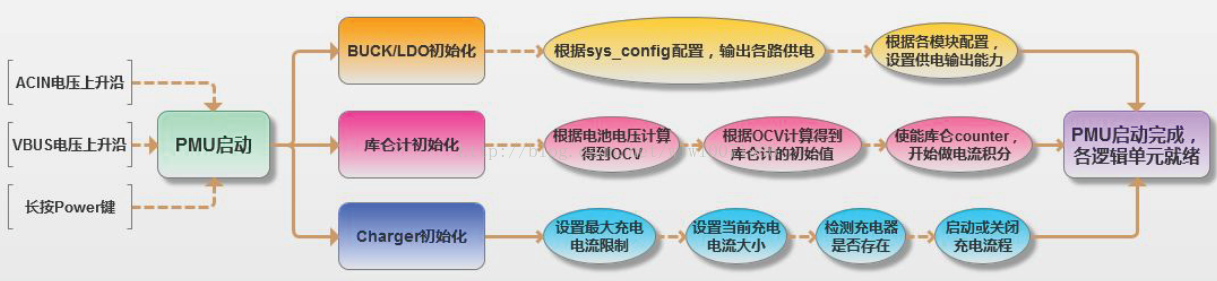

2. PMU初始化流程
三、外部电源检测条件及通路选择
1. ACIN和VBUS检测条件
(1)当ACIN < 3.5V时,PMIC认为ACIN不存在;
