GridLayout与TableLayout布局

原创 2014年01月21日 21:06:53

记录下GridLayout与TableLayout布局的一些知识点,这两个布局对比起来弄,感觉明显比较更能加深印象。


GridLayout的使用设置:

GridLayout 布局在 Level14才被支持,之前版本要使用的话,要按以下步骤设置:

 1. import -> Existing Android Code Into Workspace
 2. 选择目录: 在sdk下的GridLayout目录
sdk\extras\android\support\v7\gridlayout
 3. 勾选"Copy projects into workspace"

TableLayout 的一些不足:
至于有了TableLayout又搞个GridLayout的原因,简单试了下TableLayout,我认为至少有下面两个原因
1.不能同时向水平和垂直方向做控件的对齐
TableLayout继承了LinearLayout,因此只能向一个方向做控件的对齐。

2.不能跨行跨列
  因为TableLayout,不明确指定包含多少行,多少列,而是通过向TableRow里面添加其他组件,每添加一个组件该表格就增加一列。
如果向TableLayout里面添加组件,那么该组件就直接占用一行。所以这种方式造成控件不能跨行跨列。
而GridLayout,则用columnCount设置列数后,增加的控件在超过列数后自动换行进行排列。

简单汇总下TableLayout的特点:
Shrinkable : 该列的宽度可以进行收缩,以使表格能够适应父容器的大小
Stretchable : 该列可以进行拉伸,以填满表格中空闲的空间
Collapsed : 该列将会被隐藏

GridLayout的特点:
android:layout_row :  固定显示在第几行。
android:layout_column :  固定显示在第几列,前面几列没控件的话就空着。
android:layout_rowSpan : 跨几行
android:layout_columnSpan:  跨几列

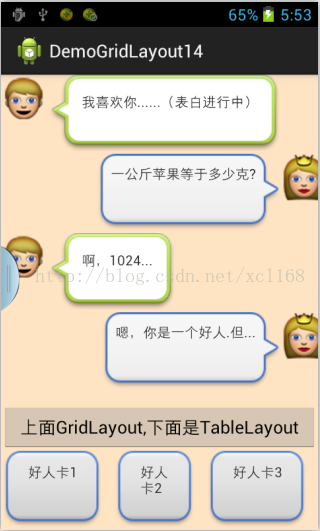

用GridLayout弄计算器的例子都烂大街了,自己写了个好玩的例子来展示下这两个布局:


代码如下:

<?xml version="1.0" encoding="utf-8"?>
<GridLayout xmlns:android="http://schemas.android.com/apk/res/android"
   android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:layout_gravity="center"
   	android:orientation="vertical"
    android:rowCount="5"
    android:columnCount="4"
    android:background="#FFE4C4"
   >
	 <ImageView
        android:layout_column="0"
        android:layout_gravity="left|top"
        android:layout_row="0"
        android:src="@drawable/emoji_436" />

	 <TextView
          android:layout_width="wrap_content"
          android:layout_height="wrap_content"
          android:layout_gravity="left|top"
          android:layout_row="0"
          android:layout_column="1"
          android:layout_columnSpan="2"
          android:background="@drawable/chatfrom_bg_app_normal"
		  android:text="我喜欢你......(表白进行中)"
      	 />

	  <TextView
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"
           android:layout_gravity="right|top"
           android:layout_row="1"
      	   android:layout_column="1"
      	   android:layout_columnSpan="2"
           android:background="@drawable/chatto_bg_focused"
	 	   android:text="一公斤苹果等于多少克?"
           />

 	  <ImageView
        android:layout_column="3"
        android:layout_gravity="right|top"
        android:layout_row="1"
        android:src="@drawable/emoji_443" />

 	   <ImageView
        android:layout_column="0"
        android:layout_gravity="left|top"
        android:layout_row="2"
        android:src="@drawable/emoji_436" />

 	    <TextView
          android:layout_width="wrap_content"
          android:layout_height="wrap_content"
          android:layout_gravity="left|top"
          android:layout_row="2"
          android:layout_column="1"
          android:layout_columnSpan="2"
          android:background="@drawable/chatfrom_bg_app_normal"
		  android:text="啊,1024..."
      	 />
	  <TextView
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"
           android:layout_gravity="right|top"
           android:layout_row="3"
      	   android:layout_column="1"
      	   android:layout_columnSpan="2"
           android:background="@drawable/chatto_bg_focused"
	 	   android:text="嗯,你是一个好人.但..."
           />

 	   	<ImageView
        android:id="@+id/imageView1"
        android:layout_column="3"
        android:layout_gravity="right|top"
        android:layout_row="3"
        android:src="@drawable/emoji_443" />

        <TableLayout
         android:id="@+id/tablelayout1"
         android:layout_row="4"
         android:layout_column="0"
         android:layout_columnSpan="4"

		android:layout_width="fill_parent"
		android:layout_height="wrap_content"
		android:shrinkColumns="1"
		android:stretchColumns="2">

		<!-- 在TableLayout中,在TableRow以外,直接添加的对象会独占一行 -->
		<Button android:text="上面GridLayout,下面是TableLayout"/>
		<TableRow>
			<TextView
        	android:id="@+id/imageView222"
       		android:background="@drawable/chatto_bg_voiceforward_focused"
         	android:text="好人卡1"   />

			<TextView
        	android:id="@+id/imageView222"
       		android:background="@drawable/chatto_bg_voiceforward_focused"
         	android:text="好人卡2"   />

			<TextView
        	android:id="@+id/imageView222"
       		android:background="@drawable/chatto_bg_voiceforward_focused"
         	android:text="好人卡3"   />
		</TableRow>
	</TableLayout>

</GridLayout>



MAIL: xcl_168@aliyun.com

BLOG: http://blog.csdn.net/xcl168

版权声明:本文为博主原创文章,未经博主允许不得转载。
