Esp8266进阶之路11 企业者的福音之8266接入阿里智能，点亮一盏LED灯，期待天猫精灵语音控制的不约而至！

于 2017-12-14 20:54:49 发布
阅读量2.8w 收藏 64
点赞数 10
分类专栏： 8266 乐鑫esp8266学习之旅 文章标签： 阿里智能 8266接入阿里智能 软件 开发平台
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xh870189248/article/details/78807018
版权
  • 本系列博客学习由非官方人员 半颗心脏 潜心所力所写，不做开发板。仅仅做个人技术交流分享，不做任何商业用途。如有不对之处，请留言，本人及时更改。
序号SDK版本内容链接
1nonos2.0搭建开发环境，开始一个“hellow world”串口打印。点我访问
2nonos2.0利用GPIO开始使用按钮点亮你的“第一盏灯。点我访问
3nonos2.0利用 "软件定时器 " 定时0.5秒闪烁点亮一盏LED。点我访问
4nonos2.0用PWM控制一盏LED的亮度变化。点我访问
5nonos2.0SDK高级使用之封装Post与Get请求云端，拿到“天气预报信息”。点我访问
6nonos2.0了解 SmartConfig与Airkiss一键配网，给8266配网上云端。无需把wifi名字密码写在固件里。点我访问
7nonos2.0了解 softAP热点配网模式原理，仿“机智云”定义自己的热点配网模式协议。点我访问
8nonos2.0你要找的8266作为UDP、TCP客户端或服务端的角色通讯，都在这了。点我访问
9nonos2.0[小实战上篇]Windows系统搭建8266的本地Mqtt服务器，局域网点亮一盏LED灯。点我访问
10nonos2.0[小实战下篇]Windows系统搭建8266的本地Mqtt服务器，局域网点亮一盏LED灯。点我访问
11rtos2.0接入阿里智能，点亮一盏LED灯，期待天猫精灵语音控制的不约而至！点我访问
12nonos2.0图文并茂学习阿里云主机搭建8266MQTT服务器，实现移动网络远程控制一盏LED。点我访问
13nonos2.0动手做个8266毕设小案例，smartConfig + MQTT协议轻松实现远程控制一盏LED。点我访问
14rtos2.0FreeRtos系统学习的正确姿势 ------ 环境搭建、烧录。点我访问
15rtos2.0接入阿里云平台非阿里智能的SDS服务，点亮一盏LED灯。点我访问
16nonos2.0基于Nonos移植红外线H1838，实现红外遥控器配网，远程控制一盏灯。点我访问
17nonos2.0esp8266自研的快速上电开关五次 (开-关为一次) ，无需按键触发则8266进去一键配网模式。点我访问
18nonos2.0基于NONOS 实现 OTA 远程升级，实现无线“ 热修复 ”升级固件程序。点我访问
19nonos2.0驱动 ds18b20、dht11 温湿度传感器，采集温湿度传感器到服务器。点我访问
20nonos2.0深入学习esp8266的esp now模式，仿机智云做一个小网关，实现无需网络下轻松彼此连接通讯交互数据。点我访问
21nonos2.0浅谈 esp8266 如何在本地局域网网络情况下实现最大效率地和前端实现数据交互。点我访问
22nonos2.0esp8266的工程如何添加第三方静态库文件以及如何自定义文件夹，聊聊那些makeFile的事点我访问
23nonos2.0再来一波 esp8266 基于 freeRtos系统连接自己私有的服务器实现OTA远程升级，接触下 lwip的基本知识。点我访问
24nonos2.0渗透学习回顾下esp8266的外置spi芯片25q系列，熟悉8266代码块在其的分布，得心应手放置图片或其他资料。点我访问
25rtos2.0深聊下esp8266的串口 Uart 通讯中断编程，为您准备好了 NONOS 版本 和 RTOS 系统的串口驱动文件。点我访问
26nonos2.0RTOS分析 MQTT 实现过程，实现移植 MQTT协议在 esp8266 rtos实时系统，可断线重连。点我访问
27rtos3.0跟紧脚步，用VisualStudio Code开发 esp8266 rtos SDK v3.0版本，全新的 idf 框架，节省内存模块化开发。点我访问
28rtos3.0教你轻松自如使用cJson在乐鑫 esp8266 如何解析一段json数据以及如何生成一段json数据。点我访问
29rtos3.0百万条消息免费之使用TCP直连模式MQTT协议接入阿里云物联网平台，支持私家服务器对接支持阿里云规则引擎。点我访问
30rtos3.0SDK编程使用 IIC总线驱动 0.96寸的OLED显示屏，显示天气预报信息。点我访问
31rtos3.0当esp8266遇到 Html，该怎么内置网页控制设备，理清内置网页的实现过程，实现无需路由器手机也可以控制esp8266。点我访问
32rtos3.0细聊HmacMD5的加密方法带来的安全性，并实践在esp8266上，最大保障传输的过程的信息的安全性。点我访问
33rtos3.0如何优雅地像乐鑫原厂封装esp8266底层寄存器的逻辑思维，做成自己的静态库库文件，让第三方人使用？点我访问
34nonos3.0编程使用 SPI 驱动基于Max7219芯片的八位数码管，显示日期信息。点我访问
35nonos3.0借助机智云平台做一个商业化的七彩RGB灯泡可调整体方案项目，炫彩夺目高大尚。点我访问
36rtos3.0认识Rtos 3.0 sdk 工程结构，如何向esp-idf工程靠近的，如何自定义头文件编译？点我访问
37rtos3.0你要找的基本外设功能都在这里了，包括Gpio、Pwm 和 Uart 接口使用。点我访问
38rtos3.0一篇文章带你搞掂存储技术 NVS 的认识和使用，如何利用NVS保存整型、字符串、数组以及结构体。点我访问
39rtos3.0带你捋一捋市面上的微信公众号配网智能设备 esp8266 并绑定设备的过程，移植并成功实现在 esp8266 rtos3.1 sdk。点我访问
40rtos3.0基于乐鑫idf框架，研究出超稳定、掉线重连、解决内存泄露问题的Mqtt框架！支持esp8266和esp32！点我访问
41rtos3.0esp8266-12模块基于rtos3.1版本ota功能远程空中升级固件，官网基础之上增加dns域名解析！点我访问
42rtos3.0我又来了，基于rtos3.0版本 SDK编程 SPI 驱动 ws2812b 七彩灯，代码全部开源奉献给你们！点我访问
43rtos3.0基于rtos3.0版本扫描周围获取附近可用的 Wi-Fi 热点路由器信息，同样适合esp32。点我访问
44rtos3.0整理分享那些我在项目中常用的esp8266 rtos3.0版本的常见驱动，Button按键长短按、PWM平滑调光等。点我访问
45rtos3.0内置仅1M的Esp8285，如何攻破最棘手的OTA问题，大大节省资源成本开发产品点我访问
46rtos3.0详细分析Esp8266上电信息打印的数据，如何做到串口通讯上电不乱码打印；点我访问
47rtos3.0无需外网，如何实现在本地局域网与控制端做数据交换的一些开发经验；点我访问
48rtos3.0迟来的1024程序员祝福，开源分享一个驱动 ds18b20 获取温度的工程。点我访问
49rtos3.2aliyun sdk 直连接入阿里云物联网平台，实现天猫精灵找队友零配网功能和语音控制。点我访问
……持续更新，欢迎关注我，QQ群讨论群：434878850
  • 很多人怎么联系我一起学习进步，下面打个小小公告和干货无偿分享：

玩转esp8266带你飞、加群付费QQ群，提高门槛，不喜的朋友勿喷勿加：434878850
esp8266源代码免费学习汇总（持续更新，欢迎star）：https://github.com/xuhongv/StudyInEsp8266
esp32源代码免费学习汇总（持续更新，欢迎star）：https://github.com/xuhongv/StudyInEsp32

文章目录

这里写图片描述

一、前言。

最近的天猫精灵火热朝天，双十一仅仅99块就抱回家！这门博文，涉及到绝大部分的接入阿里智能的商业者，为了隐私，我必须要把某些图片的信息隐藏 ！但是我会把整个过程给需要的人理顺 一下，绝不是为了凑人气而写。

  • 如果你没有企业的注册信息，不用往下看了！只有在阿里智能注册签订协议的商家，方可开发！
1.1 了解ALINK 阿里智能开发平台。

智能硬件模组、阿里智能云、阿里智能 APP，阿里智能生活事业部为厂商提供一站式设备智能化解决方案。

  • 申请接入阿里智能平台的模组必要要有阿里智能官方的认证！否则不允许接入！已通过认证的模组列表：点击查看

  • 乐鑫官网已经给出了接入阿里智能的Demo点击查看，我们开发者不需自己搭建框架，只需关注上发逻辑和下发逻辑处理即可，这个和机智云的一站式开发一样的道理！

  • 由于指定的操作是 freertos ，并非 nons ，所以本博文的工程，不能直接导入就编译，个人最好的方法就是Windows平台搭建Linux虚拟机导入8266的系统，进行编译。

  • 成功上架的产品，均可被天猫精灵语音控制，不管是哪个厂商的设备，只有接入阿里智能，都可以实现语音控制、设备联动控制，而且APP控制都是已经自动生成，无需投入成本再次开发！

二. 申请阿里智能商家，签订协议。

  • 1、怎么签订协议？签约详情点击：点击查看

  • 2、怎么创建产品？产品注册，产品注册是设备上云的必要过程，任何一款产品在上云之前必须完成在平台的注册。本博客因为就控制一盏灯，所以我们只需选择基础属性就可以了，即开关灯！

这里写图片描述

这里写图片描述

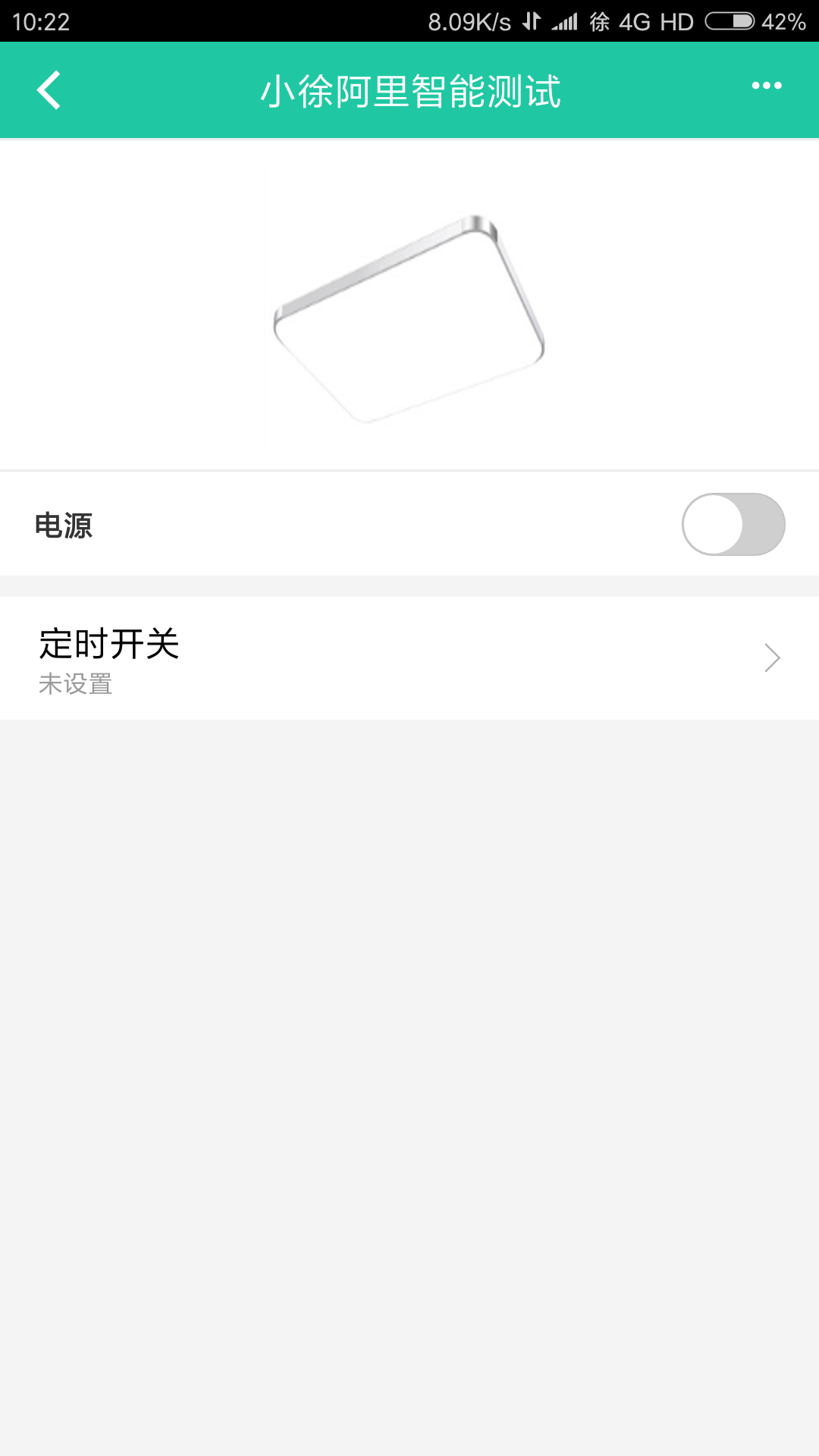

  • 3 、注册完毕之后，在设备列表中看到该产品后面有个“界面配置”，点击配置，选择标准面板，之后就会出现“正在绑定虚拟设备”， 注意此操作账号是在淘宝账号登录下的，如果提示“无权处理”或者其他错误信息！请确认当前登录的淘宝账号是否被该企业管理的授权下？

这里写图片描述

  • 4、提示绑定成功之后，请回到商家后台！填写“产品配网说明”。截图如下：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-9GMn9mS0-1572071368402)(https://img-blog.csdn.net/20171215100932814)]

  • 5、上面步骤确认没错之后，下载厂测包，厂测包的名字叫 ONEAPK，此APP不是正式版阿里智能APP，是官方特意开发未上架的开发者所需要，请勿用正式版阿里智能App操作。系统会自动绑定虚拟设备到上述的淘宝账号的个人设备目录下，打开截图如下：定时开关是云端预约的，我们不用管它，官方解释是，买多送一！
  • 6、至此，我们的控制端已经做好，下面就开始搞设备端！

二、设备端8266的开发。

1. 欲要工其事，必要利其器。
  • 2.打开共享文件，把乐鑫提供的demo下载在您的共享文件夹下面，之后在虚拟机命令符操作,输入 ./mount.sh ， 提示输入密码 espressif ，成功之后cd到工程目录下，复制控制台如下：
esp8266@esp8266-VirtualBox:~$ ./mount.sh
[sudo] password for esp8266:
esp8266@esp8266-VirtualBox:~$ cd /home/esp8266/Share/esp8266-alink-v1.0-master
esp8266@esp8266-VirtualBox:~/Share/esp8266-alink-v1.0-master$

这里写图片描述

  • 3.修改配置文件。 打开工程目录下的 gen_misc.sh , 指定SDK路径信息，修改如下：

export SDK_PATH=/home/esp8266/Share/esp8266-alink-v1.0-master/esp8266-rtos-sdk
export BIN_PATH=/home/esp8266/Share/esp8266-alink-v1.0-master/bin

这里写图片描述

  • 4.修改user_config.h配置文件，

在阿里智能的产品详情有个“TRD表下载”，下载设备 TRD 表格后 ，并将相应信息修改 user_config.h 下相应的宏定义即可，系统会调用alink_init()传入产品注册的信息，注册事件回调函数

#define DEV_NAME              "ALINKTEST"
#define DEV_BRAND             "espressif"
#define DEV_CATEGORY          "LIVING"
#define DEV_TYPE              "LIGHT"
#define DEV_MANUFACTURE       "ALINKTEST"
#define DEV_MODEL             "ALINKTEST_LIVING_LIGHT_SMARTLED"
/* key/secret */
#define ALINK_KEY             "ljB6vqoLzmP8fGkE6pon"
#define ALINK_SECRET          "YJJZjytOCXDhtQqip4EjWbhR95zTgI92RVjzjyZF"
/* sandbox key/secret */
#define ALINK_KEY_SANDBOX     "dpZZEpm9eBfqzK7yVeLq"
#define ALINK_SECRET_SANDBOX  "THnfRRsU5vu6g6m9X6uFyAjUWflgZ0iyGjdEneKm"
/* device hardware information */
#define DEV_SN                "1234567890"
#define DEV_VERSION           "1.0.0"
/* device MAC addr and chip ID, should acquired by call functions */
#define DEV_MAC               ""
#define DEV_CHIPID            ""
  • TRD表：

这里写图片描述

  • 5.修改上发下发的逻辑处理！

  • 查看目录下的sample_passthrough.c文件或sample_json.c文件，sample_passthrough.c 文件是透传的示范，而sample_json.c文件就是我们刚刚选择默认的协议，云端剖析和本地自行剖析数据。

  • 所以我选择把sample_passthrough.c 删除掉，打开sample_json.c 文件，可以看到，乐鑫开发这个demo的人员其实是用一个虚拟数据结构体，我们不需管它，我们修改上发的数据，查看方法 proactive_report_data() , 里面修改如下：switchOpenOff 是我自己定义的int类型。而且我们上发的数据点的字符必须要和TRD表的产品属性的“属性名称”一致！，而且还有个ErrorCode字段。

static alink_err_t proactive_report_data() {
	char *up_cmd = alink_malloc(ALINK_DATA_LEN);
	char *buffer_tmp = NULL;

	buffer_tmp = up_cmd;

	buffer_tmp += sprintf(buffer_tmp, "{");
	if (switchOpenOff == 1) {
		buffer_tmp += sprintf(buffer_tmp, "\"Switch\": { \"value\": \"%d\" },",
				1);
	} else {
		buffer_tmp += sprintf(buffer_tmp, "\"Switch\": { \"value\": \"%d\" },",0);
	}

	buffer_tmp += sprintf(buffer_tmp, "\"ErrorCode\": { \"value\": \"%d\" }",
			0);

	buffer_tmp += sprintf(buffer_tmp, "}");
	ALINK_LOGE("up_cmd(json):%s", up_cmd);

	if (alink_write(up_cmd, strlen(up_cmd) + 1, CONFIG_WIFI_WAIT_TIME) < 0) {
		ALINK_LOGW("alink_write is error");
	}

	alink_free(up_cmd);
	return ALINK_OK;
}
  • 6.目标转移到收到云端数据的read_task_test()方法，修改如下：
void read_task_test(void *pvParameters) {
	while (1) {
		ALINK_LOGI("read down cmd param");
		char *down_cmd = alink_malloc(ALINK_DATA_LEN);

		if (alink_read(down_cmd, ALINK_DATA_LEN, portMAX_DELAY) < 0) {
			ALINK_LOGW("alink_read is error");
			continue;
		}

		ALINK_LOGE("down_cmd param(json):%s", down_cmd);
		json_value *jptr = json_parse(down_cmd, strlen(down_cmd));

         //cJson库解析数据，无需理会
		if (jptr) {
			device_data_parse(jptr, "Switch", &(virtual_device.Switch));
			device_data_parse(jptr, "ErrorCode", &(virtual_device.ErrorCode));

            //如果是1就，开灯；0就关灯；对应的led_on()在demo的led.c有，自行查询。
			if (virtual_device.Switch == 1) {
				led_on();
				switchOpenOff = 1;
			} else {
				led_off();
				switchOpenOff = 0;
			}
			ALINK_LOGE(
					"read: OnOff_Power:%d, TimeDelay_PowerOff: %d, WorkMode_MasterLight: %d, free heap: %d\n",
					virtual_device.Switch, virtual_device.ErrorCode,
					system_get_free_heap_size());
		}

		//读取了云端设备之后再次提交信息给云端
		proactive_report_data();
		alink_free(down_cmd);
		json_value_free(jptr);
	}
}

  • 7.编译程序，烧录固件。

  • 虚拟机控制台写上 ./gen_misc.sh , 表示运行gen_misc.sh 配置文件，之后打印如下：恭喜，成功！

  • 在Windows下，打开烧录软件，选择bin文件，注意bin文件都在共享目录刚刚那个编译工程的bin文件夹下面，对应的烧录地址见下面第二张图，波特率可以选择 152000：

这里写图片描述

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-dzYZ9sMr-1572071368404)(https://github.com/espressif/esp8266-alink-v1.0/raw/master/docs/readme_image/download.png)]

  • 8、工程目录说明：

  • 如果要修改触发一键配网smartConfig方法，看 alink_key_trigger.c 文件。

esp8266-alink-v1.0
├── bin                                      // 存放生成的 bin 文件
├── docs                                     // demo 使用文档的图片
├── driver                                   // 按键驱动
├── esp8266-rtos-sdk                         // ESP8266 SDK
├── gen_misc.sh                              // 编译脚本
├── include                                  // 用户配置头文件
├── Makefile                                 // 通过 Makefile 来配置 ALINK 选项
├── platforms                                // 平台相关文件
│   ├── alink                                // alink 相关 API
│   │   ├── adaptation                       // ALINK 的底层适配
│   │   ├── application                      // ALINK 应用层 API 的封装
│   │   │   ├── esp_alink_data_transport.c   // ALINK 数据传传输
│   │   │   ├── esp_alink_main.c             // 连接 AP 、恢复出厂设置、事件回调函数
│   │   │   ├── esp_info_store.c             // FLASH 的读写操作
│   │   │   └── Makefile
│   │   ├── include
│   │   │   ├── alink_adaptation.h           // 应用层适配时定义的一些 API
│   │   │   ├── alink_export.h               // ALINK 官方提供的原生应用层 API
│   │   │   ├── alink_export_rawdata.h       // ALINK 官方提供的原生应用层 API
│   │   │   ├── alink_json.h                 // ALINK 官方提供的原生 JSON API
│   │   │   ├── esp_alink.h                  // 封装的应用层 API 使用说明及配置
│   │   │   ├── esp_alink_log.h              // 定义了打印等级
│   │   │   └── esp_info_store.h             // 信息存储 API 详解及 EXAMPLE
│   │   ├── Makefile
│   │   └── README.md
│   └── Makefile
├── README.md                                // demo 使用文档
└── user                                     // 用户相关文件
    ├── alink_key_trigger.c                  // 按键触发函数
    ├── ALINKTEST_LIVING_LIGHT_SMARTLED_LUA.lua  // 透传示例使用的 LUA 脚本
    ├── Makefile
    ├── sample_json.c                        // ALINK 非透传示例
    ├── sample_passthrough.c                 // ALINK 透传示例
    └── user_main.c                          // 用户程序入口

三、开始使用。

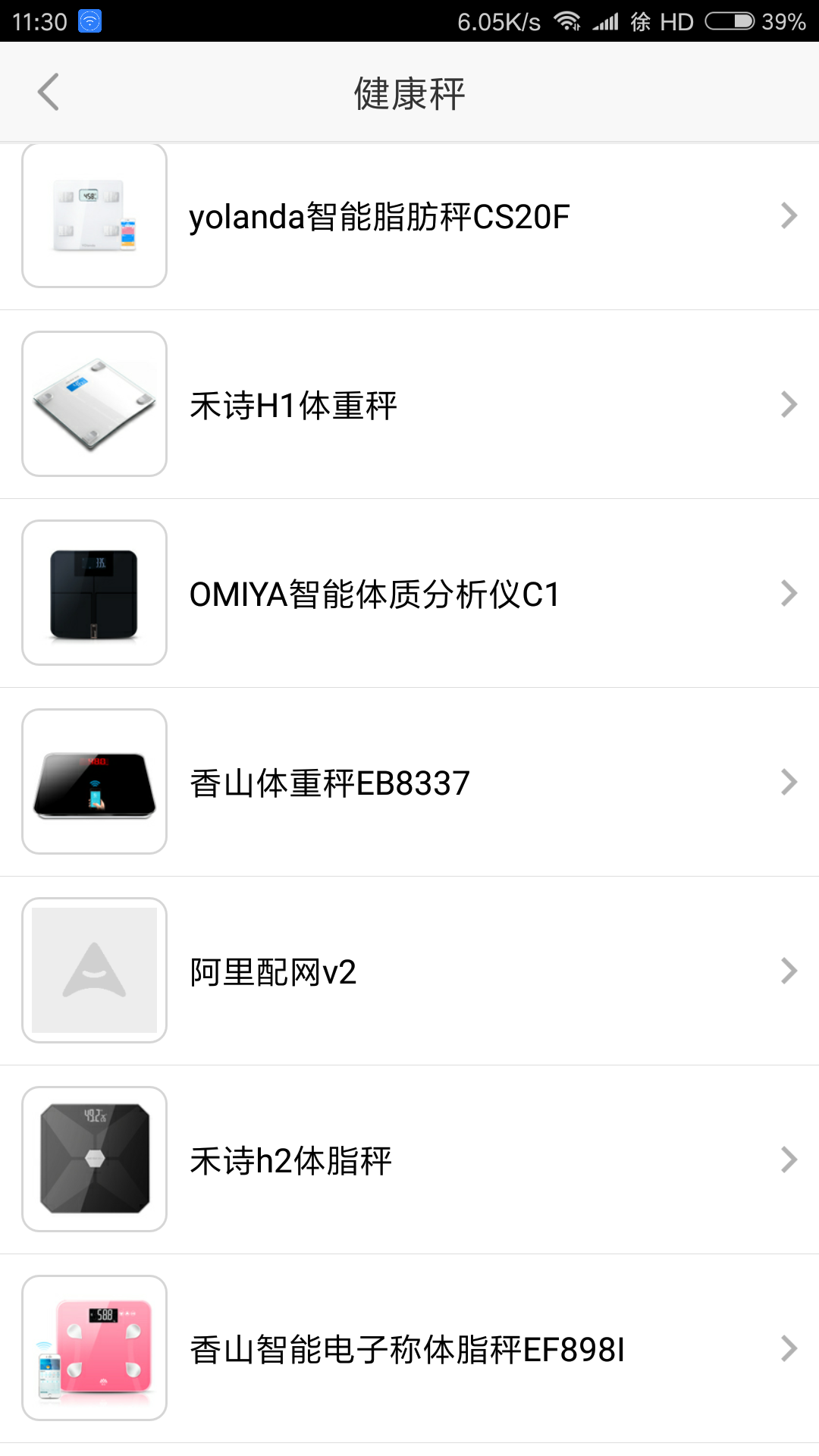

  • 打开阿里智能的厂测包ONEAPK，点击右上角加号，分类添加，选择 健康秤 ，选择 阿里配网V2 , 输入wiif密码，点击下一步！
  • 按键长按，配网成功！

这里写图片描述

工程下载：http://www.demodashi.com/demo/12178.html
