目录：

---

一、前言。

---

时间年末，真的是越来越忙啦。广东的天气越来越冷了，各位朋友注意保暖~。最近发现创立的QQ群，很多加入都是寥寥所事，为了提高进一步的群人员质量，我决定设置为付费加群，并不是所谓的利益！而是提高群员的素质，我不想看到一个伸手一个拿资料，并不是毫无回报的。**但是这里发布的博客对应的Demo都是免费啦！**望各位谅解！

                                                            小徐 2018-1-13  17:03

---

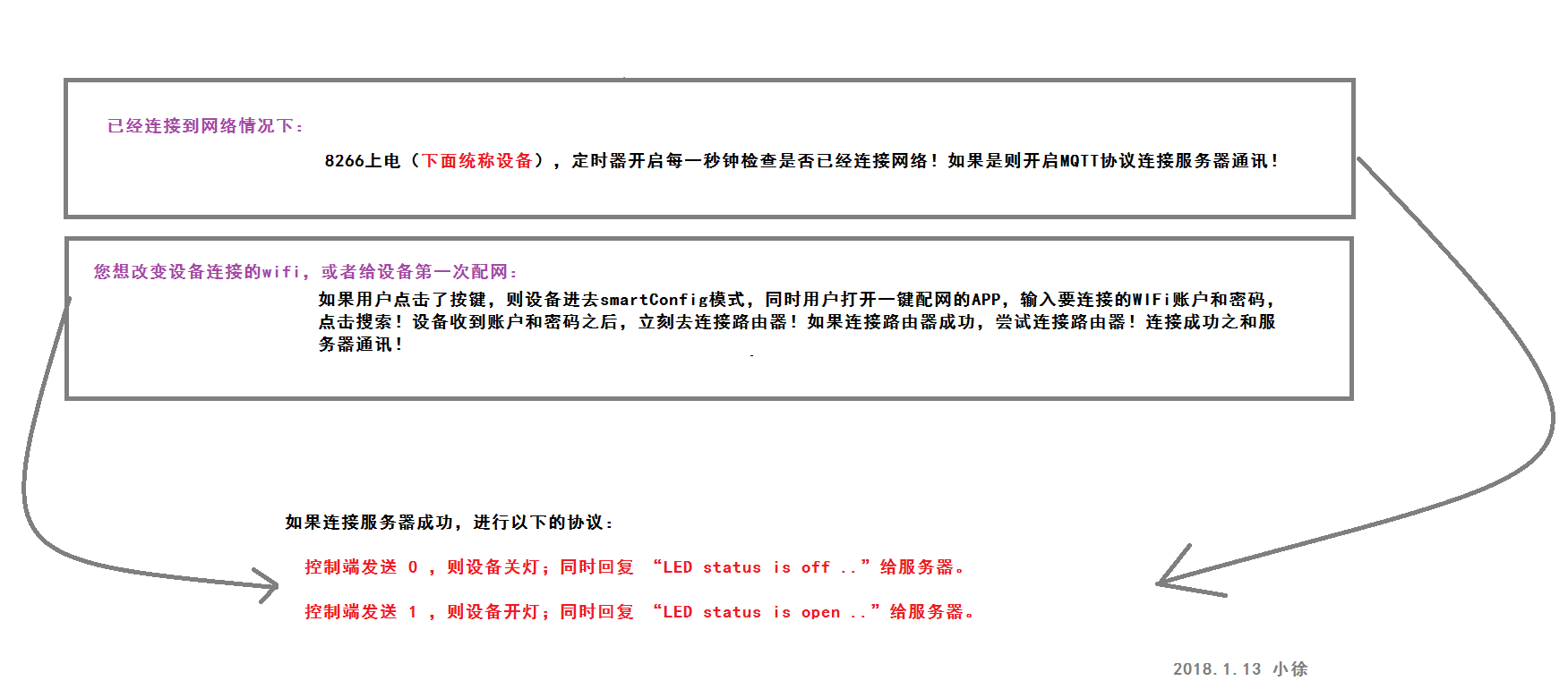

1.1 操作步骤。

---

图片不清晰，请放大浏览器浏览倍数！关于MQTT和smartConfig不懂，请认真看看我的8266系列博文！

---

• 如果您的8266设备第一次配网或者您想改变已经连接的wifi路由，请点击按键，同时手机APP输入账号和密码，点击搜索！

• 设备配网成功后，红灯灭。否则红灯一直亮！

• 控制端发送0或1，控制设备开关灯！此灯是绿灯！

• 本次实验的是webSocket也就是服务器提供的，实现上位机的操作，如果你会安卓开发，可以尝试从我的上几天发布的博客实现Android上位机！

---

---

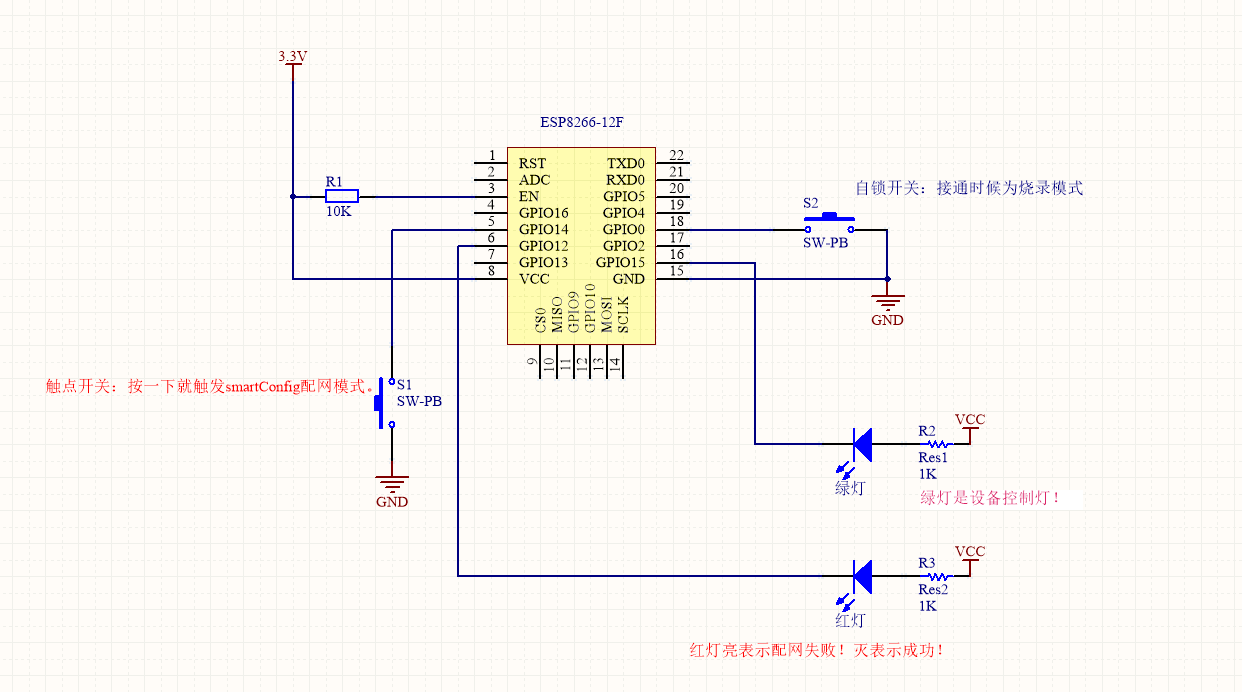

1.2 电路图；

---

• 其实本博文和我写的这篇 小实战MQTT 是差不多的，只是在MQTT的demo之上加了个smartConfig功能，可以实现不用写死了密码在代码里面！

---

---

二、部分代码。

---

• 2.1 首先我们在user_main()先初始化GPIO口。

    //LED初始化
	PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTDO_U, FUNC_GPIO15); //选择GPIO15，此GPIO连接是绿灯
	GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 1); //默认GPIO15为高,也就是关灯

	PIN_FUNC_SELECT(PERIPHS_IO_MUX_MTDI_U, FUNC_GPIO12); //选择GPIO12，此GPIO连接是红灯
	GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 0); //默认GPIO12为高,也就是开灯，表示配网不成功！

---

• 2.2 在user_main()定义不断轮询是否连接网络的定时器，回调函数 Check_WifiState()。

	os_timer_disarm(&checkTimer_wifistate);	//启动定时器前先取消定时器定时
	os_timer_setfn(&checkTimer_wifistate, (os_timer_func_t *) Check_WifiState,
	NULL);	//设置定时器回调函数
	os_timer_arm(&checkTimer_wifistate, 1000, 1);	//启动定时器

---

• 2.3 在Check_WifiState() 查询当前网络状态。如果已经连接则关闭红灯!

void Check_WifiState(void) {
	uint8 getState;
	struct ip_info ipConfig;
	wifi_get_ip_info(STATION_IF, &ipConfig);
	getState = wifi_station_get_connect_status();

	//查询 ESP8266 WiFi station 接口连接 AP 的状态
	if (getState == STATION_GOT_IP && ipConfig.ip.addr != 0) {
		os_printf("----- wifi 连接成功！ 红灯关闭啦啦！---\r\n");
		GPIO_OUTPUT_SET(GPIO_ID_PIN(12), 1);

		os_printf("----- wifi 连接成功！ 断开定时器啦！---\r\n");
		os_timer_disarm(&checkTimer_wifistate);
		sntp_setservername(0, "pool.ntp.org"); // set sntp server after got ip address
		sntp_init();
		os_timer_disarm(&sntp_timer);
		os_timer_setfn(&sntp_timer, (os_timer_func_t *) sntpfn, NULL);
		os_timer_arm(&sntp_timer, 1000, 1); //1s

	}
}

---

• 2.4 同样 在user_main()初始化按键，以及按键的点按回调函数！

	keyInit();

---

• 2.5 按键的点按回调函数。

LOCAL void ICACHE_FLASH_ATTR keyShortPress(void) {
	os_printf("---------- 按键触发 ，开始进去SmartConfig配网 \n\n\n-----");
	smartconfig_init();
}

---

• 2.6 收到服务器下发数据的处理。

void mqttDataCb(uint32_t *args, const char* topic, uint32_t topic_len,
		const char *data, uint32_t data_len) {

	MQTT_Client* client = (MQTT_Client*) args;

	//如果接收到指令是1，GPIO15输出为低,也就是LED开灯，同时发布消息，主题是/xuhong/LED/out，信息是LED status is open ...
	if (data[0] == '1') {
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 0);
		MQTT_Publish(client, "/xuhong/LED/out", "LED status is open ...",
				strlen("LED status is open ..."), 0, 0);
	}

	//如果接收到指令是0，GPIO15为高,也就是LED关灯，同时发布消息，主题是/xuhong/LED/out，信息是LED status is off ...
	if (data[0] == '0') {
		GPIO_OUTPUT_SET(GPIO_ID_PIN(15), 1);
		MQTT_Publish(client, "/xuhong/LED/out", "LED status is off ...",
				strlen("LED status is off ..."), 0, 0);
	}

}

---

三、截图。

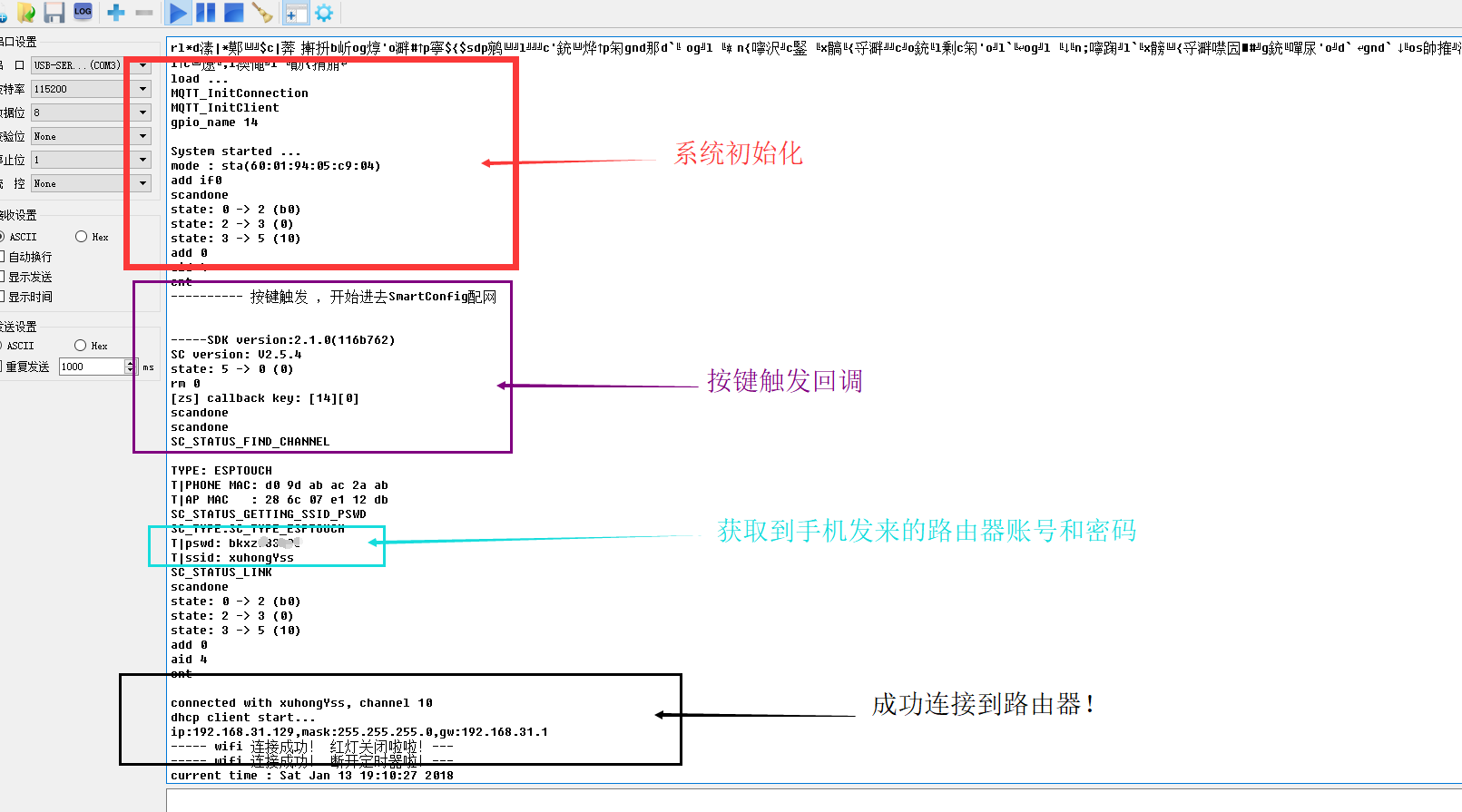

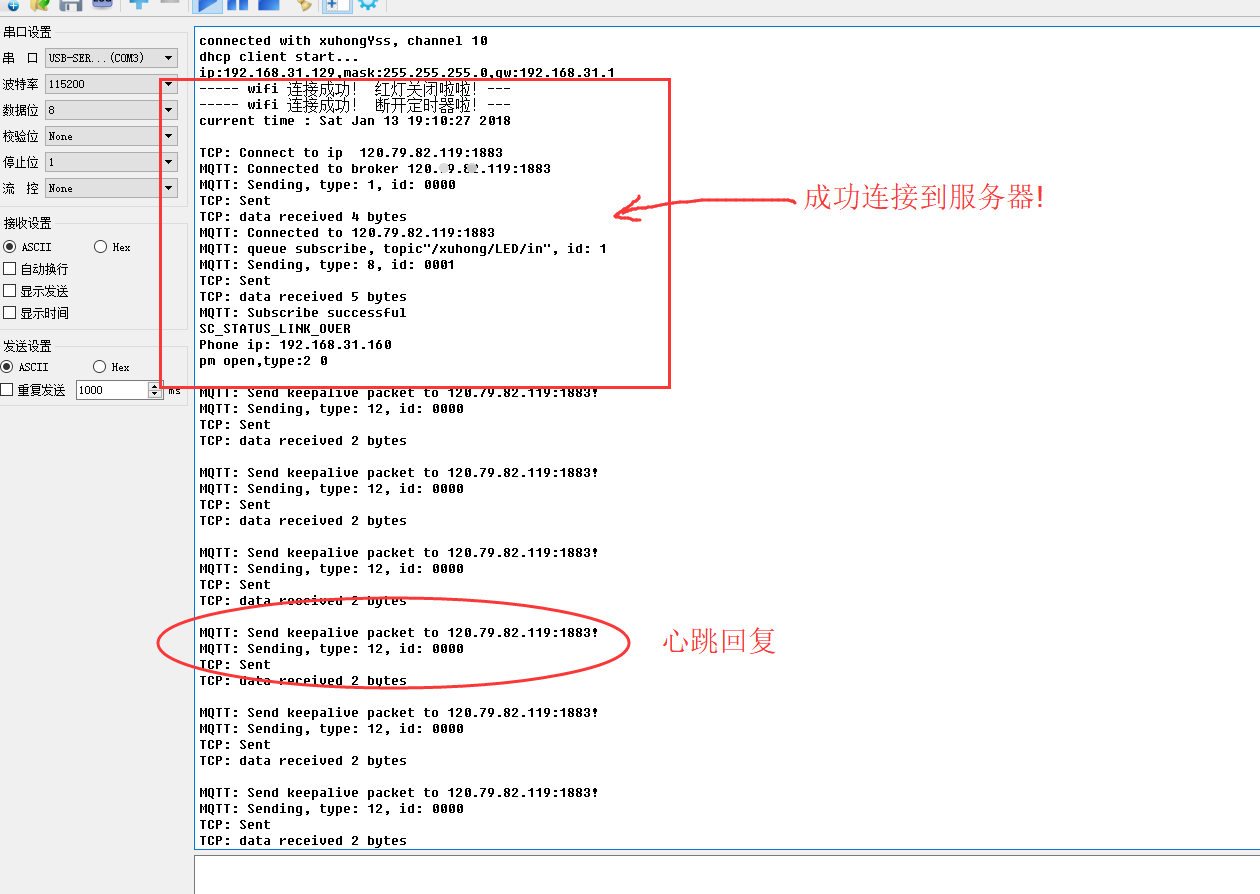

• 3.1 配网串口输出截图。

---

---

---

四、爬坑记录。

---

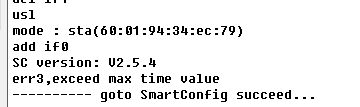

• 1. 8266遇到开启smartConfig 时候，发现提示 err3，exceed max time value 。解决方法为把NONO_SDK退回到2.1.0版本，可以去乐鑫官网下载，不是GitHub下载！

---

截止今天2018-01-15为止，我已经联系乐鑫官方人员修改Bug，已经修复啦！！GitHub的v2.2.0版本也可以用了。

---

爬坑的与乐鑫人员的对话记录：https://github.com/espressif/ESP8266_NONOS_SDK/issues/86

本硬件Demo的基于NONOS的V2.1.0版本下载 ，另外基于V2.2.0版本的我也已经弄好，已放置在我的GitHub（下载运行前务必在mqtt_config.h 文件填写您的服务器地址）：
http://download.csdn.net/download/xh870189248/10204189

已经适配Android7.0系统的乐鑫8266官方配网签名中文版：
http://download.csdn.net/download/xh870189248/10141647

8266汇总篇，欢迎star：https://github.com/xuhongv/StudyInEsp8266
