1. 概述
一个 Pixmap 代表内存中的一张图片,它支持加载现有的图片,有以像素为单位表示的宽高,并且每一个像素点有指定的颜色值。Pixmap 支持点、线、圆、矩形、三角形,以及将另一 Pixmap 绘制到当前 Pixmap 等基本图形图像的绘制操作,最后 Pixmap 需要加载为 Texture (纹理)才能绘制到屏幕上。Pixmap 的数据存储在本地堆内存中,一个 Pixmap 对象不再需要使用到时需要调用其 dispose() 方法释放资源的占用。

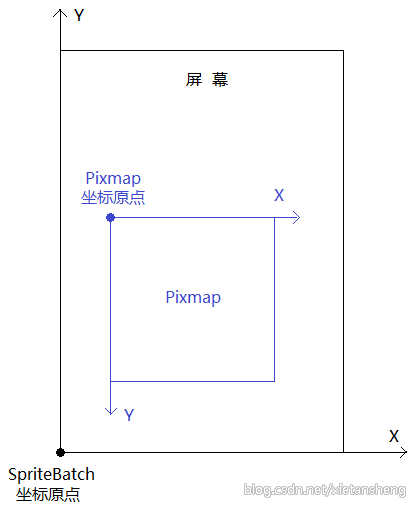

在 Pixmap 上绘制图形时的坐标原点为 Pixmap 的左上角,X轴正方向水平向左,Y轴正方向竖直向下。SpriteBatch 与 Pixmap 坐标关系如下所示:
2. 根据现有的一张图片创建 Pixmap 步骤
// 根据给定的图片创建一个 Pixmap 实例,创建后 图片“贴”在 pixmap 上, pixmap 宽高为图片的宽高
Pixmap pixmap = new Pixmap(Gdx.files.internal("badlogic.jpg"));
// 设置 pixmap 绘图颜色
pixmap.setColor(1, 0, 0, 1);
// 在 Pixmap 的 (128, 128) 坐标位置填充一个半径为 64 的圆
pixmap.fillCircle(128, 128, 64);
// 需要将 pixmap 绘制到屏幕上,需要将 pixmap 加载为纹理
Texture texture = new Texture(pixmap);
// pixmap 不再需要使用到时,释放占用的资源
pixmap.dispose();
3. 代码示例
游戏主程序的启动入口类, 创建空白的 Pixmap 并在上面绘制图片:
package com.libgdx.test;
import com.badlogic.gdx.ApplicationAdapter;
import com.badlogic.gdx.Gdx;
import com.badlogic.gdx.graphics.Color;
import com.badlogic.gdx.graphics.GL20;
import com.badlogic.gdx.graphics.Pixmap;
import com.badlogic.gdx.graphics.Texture;
import com.badlogic.gdx.graphics.g2d.SpriteBatch;
/**
* 游戏主程序的启动入口类, 创建空白的 Pixmap 并在上面绘制图片
*/
public class MainGame extends ApplicationAdapter {
private SpriteBatch batch;
private Texture texture;
private Pixmap pixmap;
@Override
public void create() {
batch = new SpriteBatch();
// 创建一个宽高都为 256, 像素点颜色值格式为 RGBA8888(每个像素颜色值占 4 个字节) 的 Pixmap
pixmap = new Pixmap(256, 256, Pixmap.Format.RGBA8888);
// 设置绘图颜色为白色
pixmap.setColor(1, 1, 1, 1);
// 将整个 pixmap 填充为当前设置的颜色
pixmap.fill();
// 设置绘图颜色为红色
pixmap.setColor(1, 0, 0, 1);
// 画一个空心圆
pixmap.drawCircle(64, 64, 32);
// 设置绘图颜色为绿色
pixmap.setColor(Color.GREEN);
// 画一条线段, 线段两点为 (0, 0) 到 (256, 128)
pixmap.drawLine(0, 0, 256, 128);
// 设置绘图颜色为蓝色
pixmap.setColor(Color.BLUE);
// 画一个矩形, 矩形左上角坐标(128, 128), 宽高均为64
pixmap.drawRectangle(128, 128, 64, 64);
// 设置绘图颜色为黄色
pixmap.setColor(Color.YELLOW);
// 填充一个三角形, 三点(0, 256), (0, 128), (128, 128)
pixmap.fillTriangle(0, 256, 0, 128, 128, 128);
// pixmap 处理完成后转换成纹理
texture = new Texture(pixmap);
// pixmap 已不再需要用到, 释放资源
pixmap.dispose();
}
@Override
public void render() {
// 黑色清屏
Gdx.gl.glClearColor(0, 0, 0, 1);
Gdx.gl.glClear(GL20.GL_COLOR_BUFFER_BIT);
batch.begin();
// 在屏幕左下角绘制纹理
batch.draw(texture, 0, 0);
batch.end();
}
@Override
public void dispose() {
// 当应用退出时释放资源
if (batch != null) {
batch.dispose();
}
if (texture != null) {
texture.dispose();
}
}
}
创建平台启动器,并运行:
