今天讲解“STM32F103 SPI读写Flash”,其实这第一阶段主要是讲解STM32的SPI功能,所有今天的重点是SPI,关于FLASH我应该要在后面再次讲述。

今天的软件工程下载地址(360云盘):

https://yunpan.cn/cPzhMXjRPbWzc  访问密码



STM32F10x的资料可以在我360云盘下载:

https://yunpan.cn/crBUdUGdYKam2   访问密码 ca90



关于“STM32F103 SPI读写Flash” 我把重要的几点在下面分别讲述,若不明白,请关注微信公众号“EmbeddDeveloper”查阅或留言。



一、RCC时钟配置



该函数位于在bsp.c文件下面;

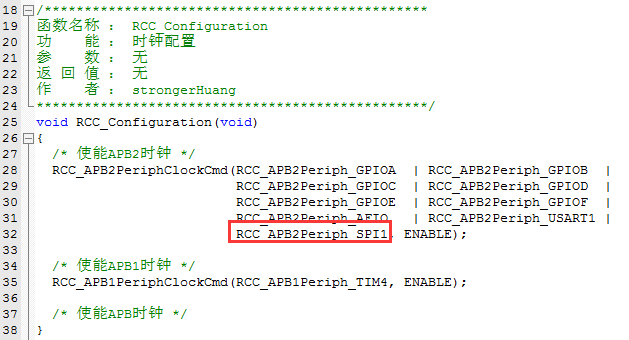

使能RCC时钟:RCC_APB2Periph_SPI1



二、引脚配置

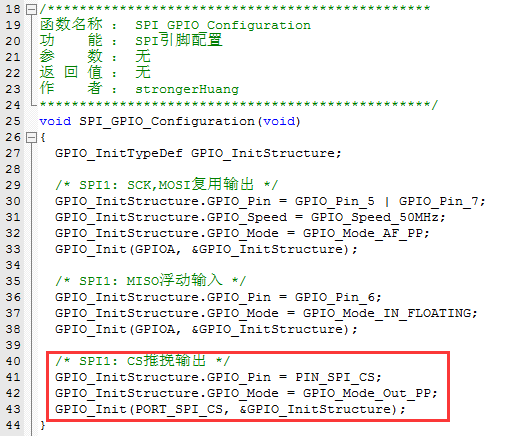

该函数位于在spi.c文件下面;

这里是对SPI所使用引脚进行配置。

注意

SPI作为主机,我们使用硬件SPI时,通常只使用SCK, MOSI, MISO三个引脚,片选CS需要单独配置,所以这里配置CS需要和器件对应才行。



三、SPI配置

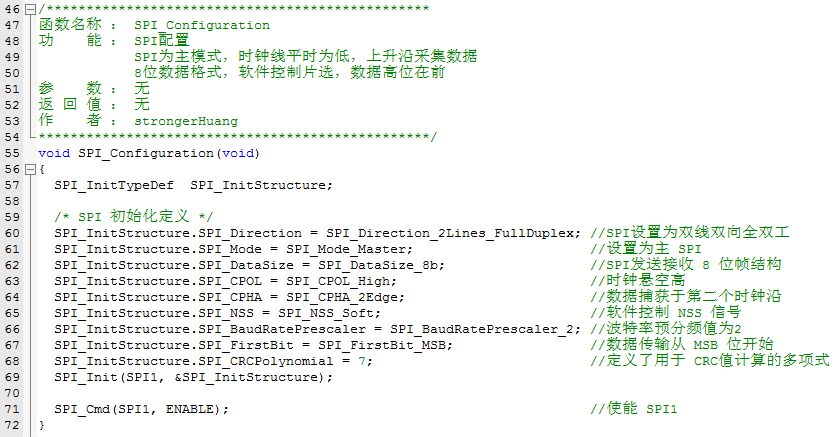

该函数位于在spi.c文件下面;

对SPI进行配置。

配置的每一条语句都有注释,请看源代码.

这里配置的都比较基础的,后续我会讲解复杂一点的配置(前期第一阶段定位在初级,所以,如果你想了解更高级的功能,请持续关注我的微信公众号)。



四、SPI读写字节

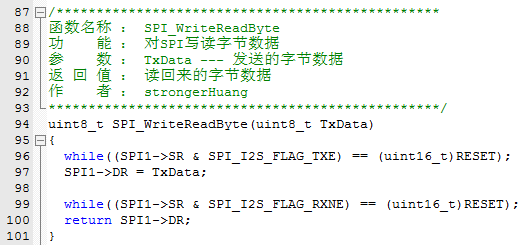

该函数位于在spi.c文件下面;

外设操作SPI时就需要调用这个函数。



五、主函数应用

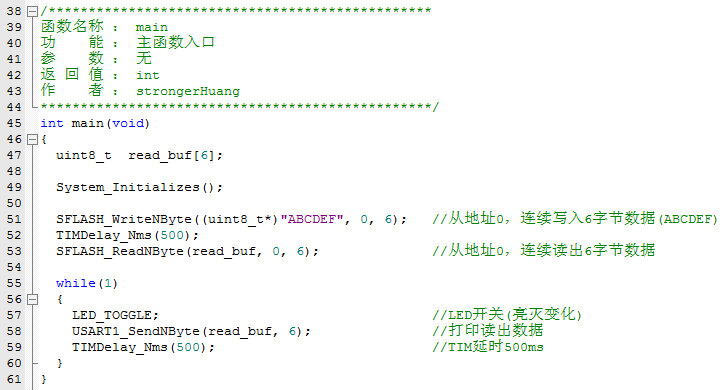

该函数位于在main.c文件下面;

这里是通过SPI操作FLASH读写数据,但今天主要是测试SPI通信是否正常,所以关于FLASH的函数今天就不在这里讲解,感兴趣的朋友可以研究一下,经过我大量测试,sflash.c文件的接口可以正常使用。

可以看到现象:间隔500ms,LED变化,串口打印出读出flash的数据。



六、今天的重点提示

SPI的对应从机基本上都有片选信号,所以这里要对应起来;还有SPI可作为从机使用,后续我会讲解。
