linux内核内存的详细分配

        其实这个分配不能太较真，只能说有这么个概念就可以。我开始以为内核内存就是这样的，后来问个同事（大牛），他说现在的系统根本不是这样的了。或者说64位系统根本不是这样的了，所以只要有这个概念就好了。有些系统可能还是用下面这样的分配关系，知道怎么回事就可以了。

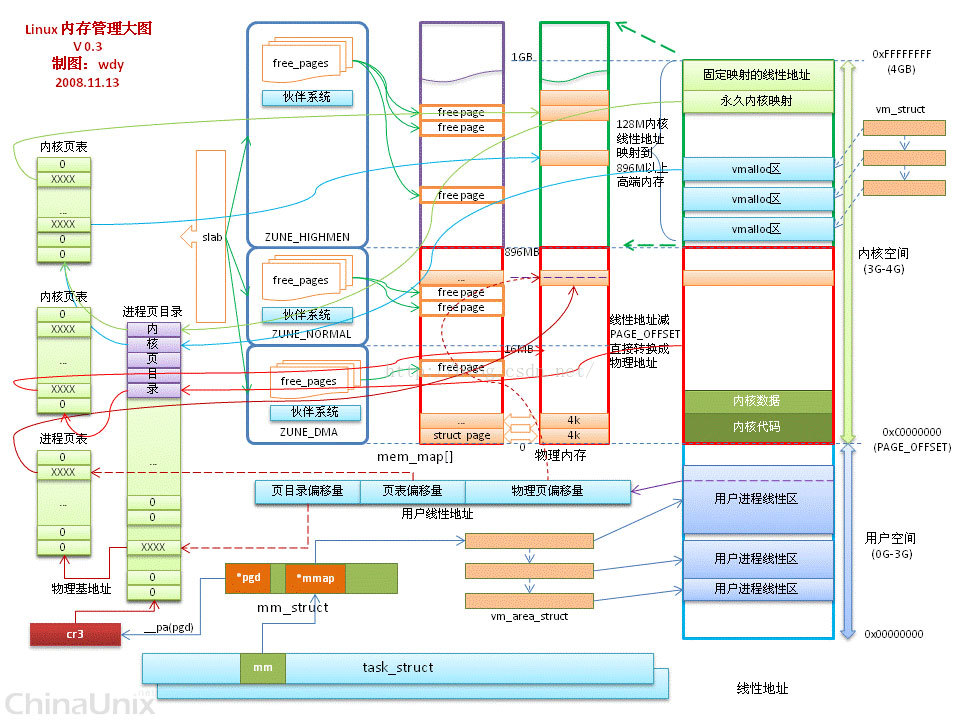

        后来无意间看到一张内存图，描述的非常非常好，这里贴出来，好像是google提供的；

====================================================================================================================

  我们知道CPU所访问的都是虚拟内存地址。那么平时我们自己在编写的内核模块时，linux到底分配的是什么样的

内存空间呢？要解答这个问题，首先就要看看内核非连续内存。
在linux的内存管理中，用户使用0～3GB的地址空间，而内核只是用了3GB～4GB区间的地址空间，共1GB；非连
续空间的物理映射就位于3GB~4GB之间，如下图示

0GB                                                          3GB                   4GB
而关于内核空间中这1GB是如何分配的呢，具体请看下图:

通常会把内核空间中大于896M的空间称作内核空间中的高端内存。内核可以用三种不同的机制将页框映射到高端
内存：永久内核映射、临时内核映射和非连续内存分配。本文中将要谈论的是非连续内存分配。
       从上图可以知道，在物理内存的末尾和非连续内存区之间插入了一个大小为8MB的区间，这是一个安全区，
目的是“捕获”对非连续区的非法访问。出于同样的理由，在其它非连续区间也插入了大小为4KB的安全区。而每个
非连续区的大小都是4KB的倍数。如下图:

非连续内存的线性地址空间是从VMALLOC_START~VMALLOC_END,共128MB大小。当内核需要用vmalloc类的函数
进行非连续内存分配时，就会申请一个vm_struct结构来描述对应的vmalloc区，若分配多个vmalloc的内存区，那
么相邻两个vmalloc区之间的间隔大小至少为4KB，即至少是一个页框大小PAGE——SIZE。如上图。
       内核中描述非连续区的数据结构是struct vm_struct：
 在3.7的内核版本中(include/linux/vmalloc.h)是这样描述该结构的:
struct vm_struct {
            struct vm_struct * next;        //指向下一个vm_struct区，所有非连续区组成一个单链表
            void * addr;               //代表每个内存区的起始地址，即指向申请的内存区的第一个内存单元(线性地址)             unsigned long size;            //当前所申请的内存区大小加4KB(安全区)
            unsigned long flags;           //标识内存区类型
            struct page ** pages;       //指向nr_pages页描述符指针数组的指针
            unsigned int nr_pages;     //所申请的内存区大小对应的页框数
            phys_addr_t phys_addr;   //该字段一般为0，除非内存已经被申请用作映射一个硬件设备的I/O共享内存
            const void * caller;         //当前调用vmalloc类的函数的返回地址
  };
  内核中用get_vm_area函数来创建一个新的非连续区结构，在该函数的实现中又会调用kmallloc函数和kfree函数
分别为vm_struct结构分配和释放所需的内存。
vmalloc给内核分配一个非连续的内存区，其原型为:
              void * vmalloc(unsigned long size)
       函数首先把size参数取为页面的大小(即4KB)的倍数，然后进行有效性检查，若有大小适合的可用内存，就调用
get_vm_area()获得一个内存区的结构，最后会调用vmalloc_area_pages()进行真正的的非连续内存的分配，该函数

实际上建立了非连续内存到物理页面的映射。

转载地址：http://blog.chinaunix.net/uid-27177626-id-3436619.html
