IOS开发之——绘图（CGContext）

0  CGContextRef context = UIGraphicsGetCurrentContext(); 设置上下文
1 CGContextMoveToPoint 开始画线
2 CGContextAddLineToPoint 画直线

4 CGContextAddEllipseInRect 画一椭圆

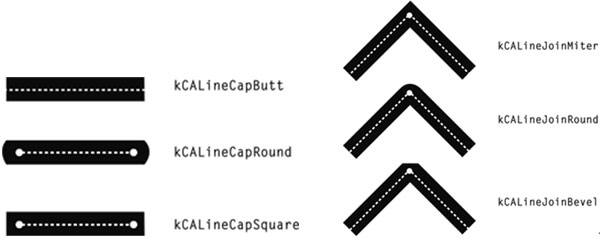

4 CGContextSetLineCap 设置线条终点形状
4 CGContextSetLineDash 画虚线
4 CGContextAddRect 画一方框
4 CGContextStrokeRect 指定矩形
4 CGContextStrokeRectWithWidth 指定矩形线宽度
4 CGContextStrokeLineSegments 一些直线

5 CGContextAddArc 画已曲线 前俩店为中心 中间俩店为起始弧度 最后一数据为0则顺时针画 1则逆时针
5 CGContextAddArcToPoint(context,0,0, 2, 9, 40);//先画俩条线从point 到 弟1点 ， 从弟1点到弟2点的线  切割里面的圆
6 CGContextSetShadowWithColor 设置阴影
7 CGContextSetRGBFillColor 这只填充颜色
7 CGContextSetRGBStrokeColor 画笔颜色设置
7 CGContextSetFillColorSpace 颜色空间填充
7 CGConextSetStrokeColorSpace 颜色空间画笔设置
8 CGContextFillRect 补充当前填充颜色的rect
8 CGContextSetAlaha 透明度

9 CGContextTranslateCTM 改变画布位置
10 CGContextSetLineWidth 设置线的宽度
11 CGContextAddRects 画多个线
12 CGContextAddQuadCurveToPoint 画曲线
13  CGContextStrokePath 开始绘制图片
13 CGContextDrawPath 设置绘制模式
14 CGContextClosePath 封闭当前线路
15 CGContextTranslateCTM(context, 0, rect.size.height);    CGContextScaleCTM(context, 1.0, -1.0);反转画布
16 CGContextSetInterpolationQuality 背景内置颜色质量等级
16 CGImageCreateWithImageInRect 从原图片中取小图

17 字符串的 写入可用  nsstring本身的画图方法 - (CGSize)drawInRect:(CGRect)rect withFont:(UIFont *)font lineBreakMode:(UILineBreakMode)lineBreakMode alignment:(UITextAlignment)alignment;来写进去即可

18对图片放大缩小的功能就是慢了点
    UIGraphicsBeginImageContext(newSize);
    UIImage* newImage = UIGraphicsGetImageFromCurrentImageContext();
  UIGraphicsEndImageContext();

19 CGColorGetComponents（） 返回颜色的各个直 以及透明度 可用只读const float 来接收  是个数组

20 画图片 CGImageRef image＝CGImageRetain(img.CGImage);
     CGContextDrawImage(context, CGRectMake(10.0, height -
     100.0, 90.0, 90.0), image);

21 实现逐变颜色填充方法 CGContextClip(context);
    CGColorSpaceRef rgb = CGColorSpaceCreateDeviceRGB();
    CGFloat colors[] =
    {
        204.0 / 255.0, 224.0 / 255.0, 244.0 / 255.0, 1.00,
        29.0 / 255.0, 156.0 / 255.0, 215.0 / 255.0, 1.00,
        0.0 / 255.0,  50.0 / 255.0, 126.0 / 255.0, 1.00,
    };
    CGGradientRef gradient = CGGradientCreateWithColorComponents
   (rgb, colors, NULL, sizeof(colors)/(sizeof(colors[0])*4));
    CGColorSpaceRelease(rgb);
    CGContextDrawLinearGradient(context, gradient,CGPointMake
   (0.0,0.0) ,CGPointMake(0.0,self.frame.size.height),
     kCGGradientDrawsBeforeStartLocation);

22 注:  画完图后,必须
    先用CGContextStrokePath来描线,即形状
    后用CGContextFillPath来填充形状内的颜色.

填充一个路径的时候，路径里面的子路径都是独立填充的。
假如是重叠的路径，决定一个点是否被填充，有两种规则
1,nonzero winding number rule:非零绕数规则，假如一个点被从左到右跨过，计数器+1，从右到左跨过，计数器-1，最后，如果结果是0，那么不填充，如果是非零，那么填充。
2,even-odd rule: 奇偶规则，假如一个点被跨过，那么+1，最后是奇数，那么要被填充，偶数则不填充，和方向没有关系。

 Function
Description
 CGContextEOFillPath
 使用奇偶规则填充当前路径
 CGContextFillPath
 使用非零绕数规则填充当前路径
 CGContextFillRect
 填充指定的矩形
 CGContextFillRects
 填充指定的一些矩形
 CGContextFillEllipseInRect
 填充指定矩形中的椭圆
 CGContextDrawPath
 两个参数决定填充规则，kCGPathFill表示用非零绕数规则，kCGPathEOFill表示用奇偶规则，kCGPathFillStroke表示填充，kCGPathEOFillStroke表示描线，不是填充


设置当一个颜色覆盖上另外一个颜色，两个颜色怎么混合
默认方式是
result = (alpha * foreground) + (1 - alpha) * background

CGContextSetBlendMode :设置blend mode.
CGContextSaveGState :保存blend mode.
CGContextRestoreGState:在没有保存之前，用这个函数还原blend mode.
CGContextSetBlendMode 混合俩种颜色

http://www.cocoachina.com/bbs/read.php?tid=75122&page=1

================================================================

IOS直线样式

================================================================

虚线

画虚线需要用到函数：

CGContextSetLineDash

此函数需要四个参数：



• context – 这个不用多说
• phase - 稍后再说
• lengths – 指明虚线是如何交替绘制，具体看例子
• count – lengths数组的长度



1. CGContextRef context =UIGraphicsGetCurrentContext();
2. CGContextBeginPath(context);
3. CGContextSetLineWidth(context, 2.0);
4. CGContextSetStrokeColorWithColor(context, [UIColorwhiteColor].CGColor);
5. float lengths[] = {10,10};
6. CGContextSetLineDash(context, 0, lengths,2);
7. CGContextMoveToPoint(context, 10.0, 20.0);
8. CGContextAddLineToPoint(context, 310.0,20.0);
9. CGContextStrokePath(context);
10. CGContextClosePath(context);

lengths的值｛10,10｝表示先绘制10个点，再跳过10个点，如此反复，如图：

如果把lengths值改为｛10, 20, 10｝，则表示先绘制10个点，跳过20个点，绘制10个点，跳过10个点，再绘制20个点，如此反复，如图：

注意count的值等于lengths数组的长度

phase参数表示在第一个虚线绘制的时候跳过多少个点，举例说明：



1. float lengths[] = {10,5};
2. CGContextSetLineDash(context, 0, lengths, 2);
3. CGContextMoveToPoint(context, 0.0, 20.0);
4. CGContextAddLineToPoint(context, 310.0, 20.0);
5. CGContextStrokePath(context);
6.
7. CGContextSetLineDash(context, 5, lengths, 2);
8. CGContextMoveToPoint(context, 0.0, 40.0);
9. CGContextAddLineToPoint(context, 310.0, 40.0);
10. CGContextStrokePath(context);
11.
12. CGContextSetLineDash(context, 8, lengths, 2);
13. CGContextMoveToPoint(context, 0.0, 60.0);
14. CGContextAddLineToPoint(context, 310.0, 60.);
15. CGContextStrokePath(context);

如图显示：

由于lengths值为｛10，5｝，第一条线就是绘制10，跳过5，反复绘制。

第二条线的phase值为5，则首先绘制【10减去5】，再跳过5，绘制10，反复绘制。

第三条给也如此，先绘制2，再跳过5，如此反复。

CGContextSetStrokeColorWithColor(myContext, [UIColor blackColor].CGColor);
CGContextSetLineDash (myContext,phase,lengths,2);
CGContextClosePath(myContext);
CGContextStrokePath(myContext);

================================================================

切线

- (void)drawRect:(CGRect)rect {

        CGContextRef context = UIGraphicsGetCurrentContext();

        CGContextSetLineWidth(context, 2.0);

        CGContextSetStrokeColorWithColor(context, [UIColor blueColor].CGColor);

        CGContextMoveToPoint(context, 100, 100);
        CGContextAddArcToPoint(context, 100,200, 300,200, 100);
        CGContextStrokePath(context);
}

================================================================

- (void)drawRect:(CGRect)rect {

        CGContextRef context = UIGraphicsGetCurrentContext();

        CGContextSetLineWidth(context, 2.0);

        CGContextSetStrokeColorWithColor(context, [UIColor blueColor].CGColor);

        CGRect rectangle = CGRectMake(60,170,200,80);

        CGContextAddEllipseInRect(context, rectangle);

        CGContextStrokePath(context);
}

================================================================



- (void)drawRect:(CGRect)rect {

        CGContextRef context = UIGraphicsGetCurrentContext();

        CGContextSetLineWidth(context, 2.0);

        CGContextSetStrokeColorWithColor(context, [UIColor blueColor].CGColor);

        CGContextMoveToPoint(context, 10, 10);

        CGContextAddCurveToPoint(context, 0, 50, 300, 250, 300, 400);

        CGContextStrokePath(context);
}

================================================================



- (void)drawRect:(CGRect)rect {

        CGContextRef context = UIGraphicsGetCurrentContext();

        CGContextSetLineWidth(context, 2.0);

        CGContextSetStrokeColorWithColor(context, [UIColor blueColor].CGColor);

        CGContextMoveToPoint(context, 10, 200);

        CGContextAddQuadCurveToPoint(context, 150, 10, 300, 200);

        CGContextStrokePath(context);
}

================================================================



- (void)drawRect:(CGRect)rect {

        CGContextRef context = UIGraphicsGetCurrentContext();

        CGContextSetLineWidth(context, 5.0);

        CGContextSetStrokeColorWithColor(context, [UIColor blueColor].CGColor);

        CGFloat dashArray[] = {2,6,4,2};

        CGContextSetLineDash(context, 3, dashArray, 4);

        CGContextMoveToPoint(context, 10, 200);

        CGContextAddQuadCurveToPoint(context, 150, 10, 300, 200);

        CGContextStrokePath(context);
}
