AVL树原理以及插入代码讲解（插入操作画图~细节）

目录

原理

平衡因子

AVL树的插入insert

1. 新节点插入较高左子树的左侧---左左：右单旋

2.新节点插入较高右子树的右侧---右右：左单旋

新节点插入较高左子树的右侧---左右：先左单旋再右单旋

 新节点插入较高右子树的左侧---右左：先右单旋再左单旋​编辑

---

原理

AVL 树是一种平衡搜索二叉树，得名于其发明者的名字（ Adelson-Velskii 以及 Landis）。（可见名字长的好处，命名都能多占一个字母出来）。在搜索树的前提下平衡搜索二叉树还定义如下：

1. 左右子树的高度差小于等于 1。
2. 其每一个子树均为平衡二叉树。

我们以SGI版本AVL树

先来查看树中每个结点内容。

template<class K,class V>
	struct AVLTreeNode
	{
		AVLTreeNode* _left;//左子树
		AVLTreeNode* _right;//右子树
		AVLTreeNode* _parent;//父节点
		pair<K, V> _kv;//数据存储内容
		int _bf;//平衡因子

		AVLTreeNode(pair<K, V>kv=pair<K, V>())//默认赋值构造
			:_kv(kv)
			, _left(nullptr)
			, _right(nullptr)
			, _parent(nullptr)
			,_bf(0)
		{}
	};

左子树与右子树指针我们不做过多介绍。

我们存储AVL树是一种存储key_value数据的树，所以我们使用pair库中类型存储数据。

让我们看看平衡因子是什么：

平衡因子

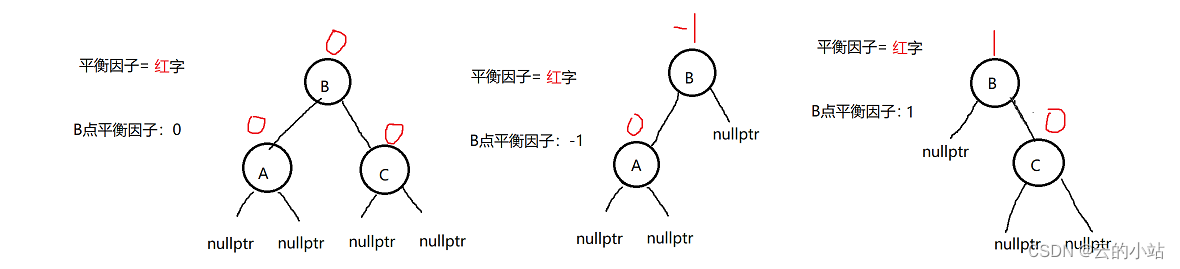

某个结点的右子树的高度减去左子树的高度得到的差值。

平衡因子在[-1,1]之间都是属于平衡的平衡搜索二叉树，每个结点都需要符合这个要求

在插入的过程中我们会破坏平衡，这个时候就需要对树结点进行转至操作。

AVL树的插入insert

和普通搜索二叉树一样，先要寻找插入的位置。

        bool Insert(const pair<K, V>& kv)
		{
			if (_root == nullptr)
			{
				_root = new Node(kv);
			}
			else
			{
				Node* parent = nullptr;//保存上级指针，我们链接都是cur走到空指针创建结点给cur
                                       //但是这个新的结点需要被链接到树中，我们不可以对
                                       //nullptr进行访问上级的数据，所以我们必须留一个parent
                                       //用来链接新的结点。
				Node* cur = _root;
				while (cur)
				{
					parent = cur;
					if (cur->_kv.first > kv.first)
					{
						cur = cur->_left;//新数据小于当前数据，向cur的左边走
					}
					else if (cur->_kv.first < kv.first)
					{
						cur = cur->_right;//新数据大于当前数据，向cur的右边走
					}
					else
					{
						return false;//数据相同退出，并返回false
					}
				}
				cur = new Node(kv);//cur到了nullptr，创建新的结点。

                //新结点链接到树
				if (parent->_kv.first <cur->_kv.first)
				{
					parent->_right = cur;
				}
				else
				{
					parent->_left = cur;
				}
				cur->_parent = parent;//处理新结点的_parent

插入结点后我们需要修改平衡因子，确保插入数据后我们的树依旧是AVL树。

 更新平衡因子规则:

1.  新增在右，parent->bf+ +;新增在左，parent->bf--;
2. 更新后，parent->bf == 1 or -1，说明parent插入前的平衡因子是0，说明左右子树高度相等，插入后有一边高，parent高度变了，该节点插入稍稍改变平衡，需要继续往上更新平衡因子。
3. 重新后，parent->bf == 0说parent插入前的平衡因子是1 or -1，说明左右子树一边高一边低，插入后两边一样高，插入填上了矮了那边，parent所在子树高度不变，不需要继续往上更新

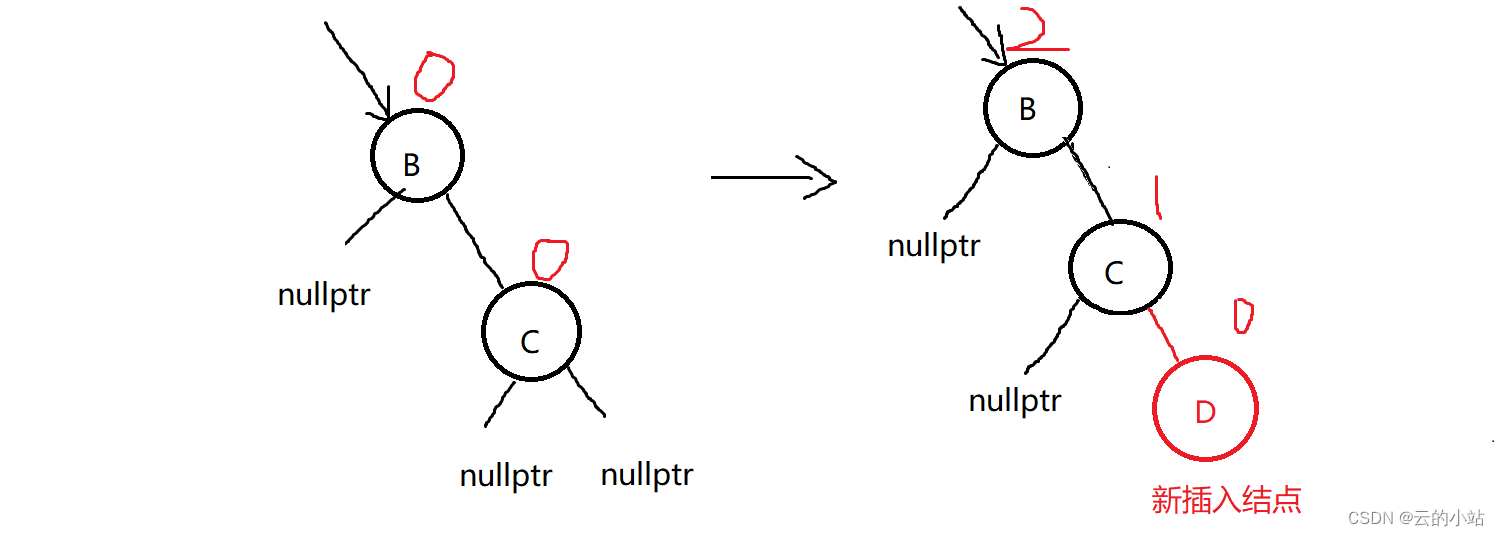

4. 更新后，parent->bf == 2 or -2，说明parent插入前的平衡因子是1 or -1，已经平衡临界值，插入变成2 or -2，打破平衡，parent所在子树需要旋转处理
5. 更新后，parent->bf > 2 r< -2的值，不可能，如果存在，则说明插入前就不是AVL树，需要去检查之前操作的问题，不需要再去考虑现在代码的问题了。

while (parent)
{

	if (parent->_right == cur)//根结点(praent)的右子树(cur)插入了一个结点当前根结点平衡因子++
	{
		++parent->_bf;
	}
	else /*if()  可以不写这个*///根结点(praent)的左子树(cur)插入了一个结点当前根结点平衡因子--
	{
		--parent->_bf;
	}
	if (parent->_bf == 0)//修改更新平衡因子后，查看当前平衡因子，为0代表根补齐了该根的低子树
                         //parent所在子树高度不变，不需要继续往上更新
