DMX512差分并联协议LED驱动芯片UCS512C4使用总结

UCS/深力科UCS512C4是一款DMX512差分并联协议LED驱动芯片，4通道高精度恒流输出UCS512C4解码技术精准解 码DMX512信号，可兼容并拓展512协议信号，对传输频率在200K-750K以内的DMX512信号完全  自适应解码，无需进行任何速度设置，寻址可达4096通道。内置E2PROM，无需外接，采用AB  线在线写码及写参数，写码及写参数完全独立，参数包括1/2/4字段选择参数及上电4通道任意亮灯状  态参数。芯片提供4个耐压30V以上的可达60毫安的高精度恒流输出通道，并且藉由1个外接电阻来设定 电流的输出大小。高端口刷新率，大幅提高画面刷新率 。有PWM反极性降频输出功能，此功能 适合外挂三极管，MOS管或大电流恒流驱动IC的应用。产品更可藉由将多组恒流输出接口短路以扩 大电流驱动能力。它主要为建筑物装饰和舞台灯光效果LED 照明系统而设计，适合于需要并接的 LED  照明系统，某一个芯片的异常完全不影响其他芯片的正常工作，维护简单方便。

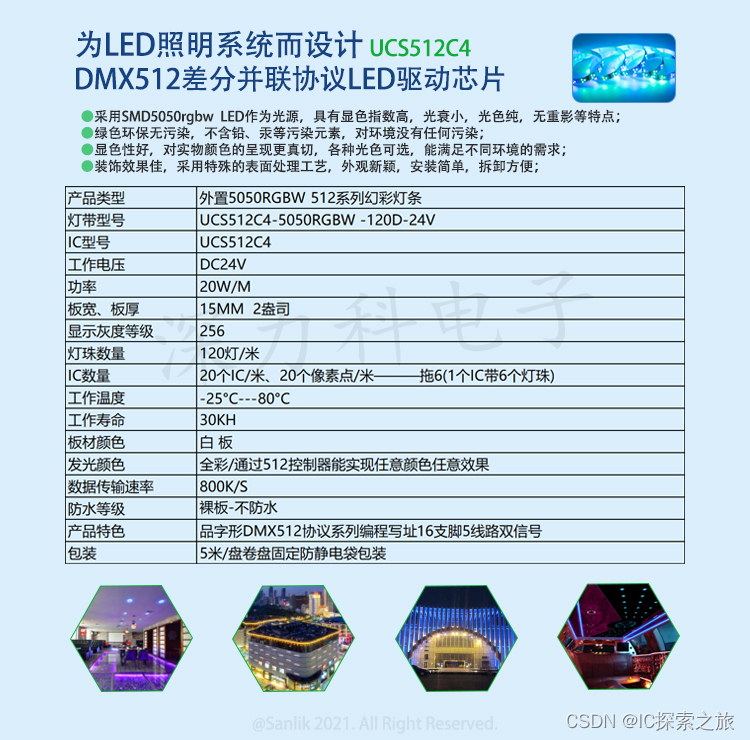

产品优点及使用场合：

1、采用SMD5050rgbw  LED作为光源，具有显色指数高，光衰小，光色纯，无重影等特点；

2、绿色环保无污染，不含铅、汞等污染元素，对环境没有任何污染；

3、显色性好，对实物颜色的呈现更真切，各种光色可选，能满足不同环境的需求，消除了传统灯具色温偏高或偏低引起的压抑情绪，使视觉倍感舒适，提高了人们的工作效率；

4、装饰效果佳，采用特殊的表面处理工艺，外观新颖，安装简单，拆卸方便，适用范围广如：

室内照明：商铺等室内商业氛围照明、汽车装饰、楼梯走廊家居装饰照明。

氛围照明：酒吧、KTV、咖啡馆灯娱乐场所

户外照明：大楼外墙、建筑小品装饰、水下照明工程

广告照明：广告字体的背光源、灯箱、发光字、发光招牌
