由方波产生正弦波

Uo2：与 Uo1 同频率的正弦波，峰峰值为 1.0Vp-p±0.1Vp-p，波形无明显失真，直流成分小于100mV；（Uo1是由ne555构成的方波）

提示:因 Uo1 方波为奇次谐波组成，即 3KHz 的方波由 3KHz、9KHz 、15KHz 等正弦波组成， 因此 Uo2 可在 Uo1 的基础上通过低通滤波 (滤除 9KHz，15KHz 等频率成分的正弦波) 得到 3KHz 的正弦波。

所以采用低通滤波。

最基础的滤波器是由电阻和电容构建的RC滤波器，有低通和高通滤波器之分，RC滤波器的截止频率的计算公式为：

F(cutoff)=1/(2πRC)。

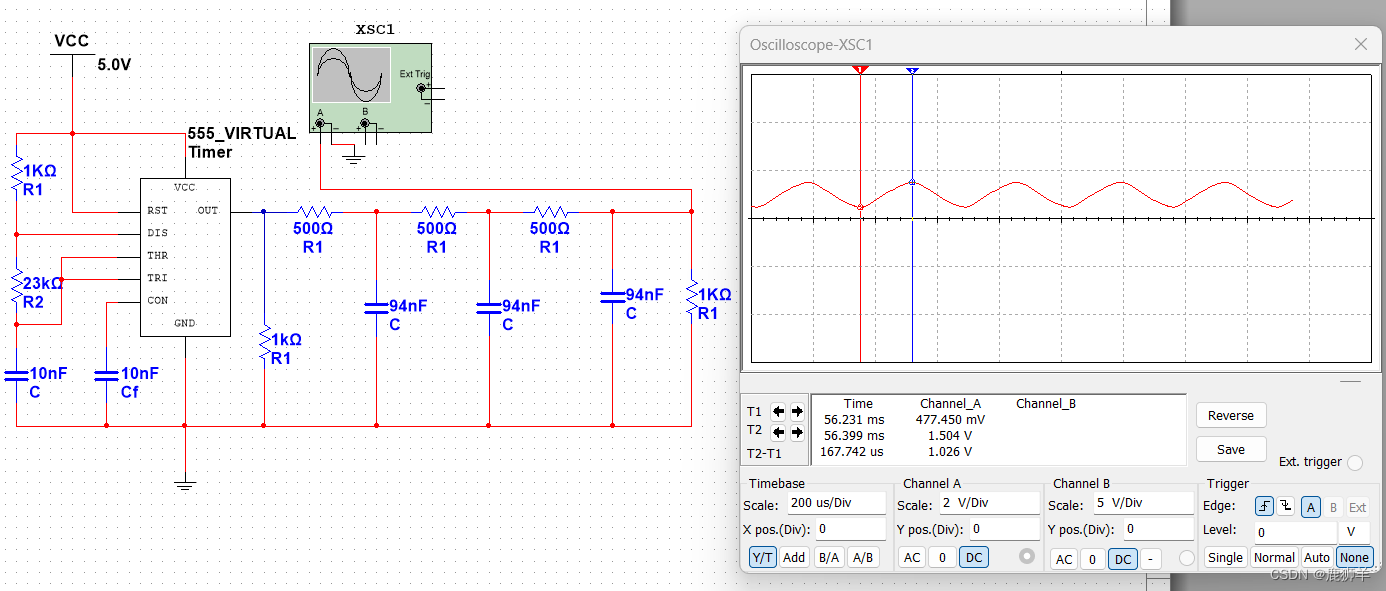

产生正弦波的设计电路：
