方波转化为三角波转化为正弦波再转化到方波

最新推荐文章于 2025-02-23 00:01:07 发布
最新推荐文章于 2025-02-23 00:01:07 发布
阅读量2.3k 收藏 27
点赞数 13
文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_80695511/article/details/143691919
版权

摘要：通过NE5532的运算放大器将进行波的转换和生成，矩形波放大器的工作原理是通过电容的充放电进行的，通过积分电路可以将方波积分为三角波，用电容做滤波器进行滤波，滤出正弦波，将正弦波通过过零比较器进行转化为方波。

关键词：滞回比较器，电压比较器，过零比较器，低通滤波电路

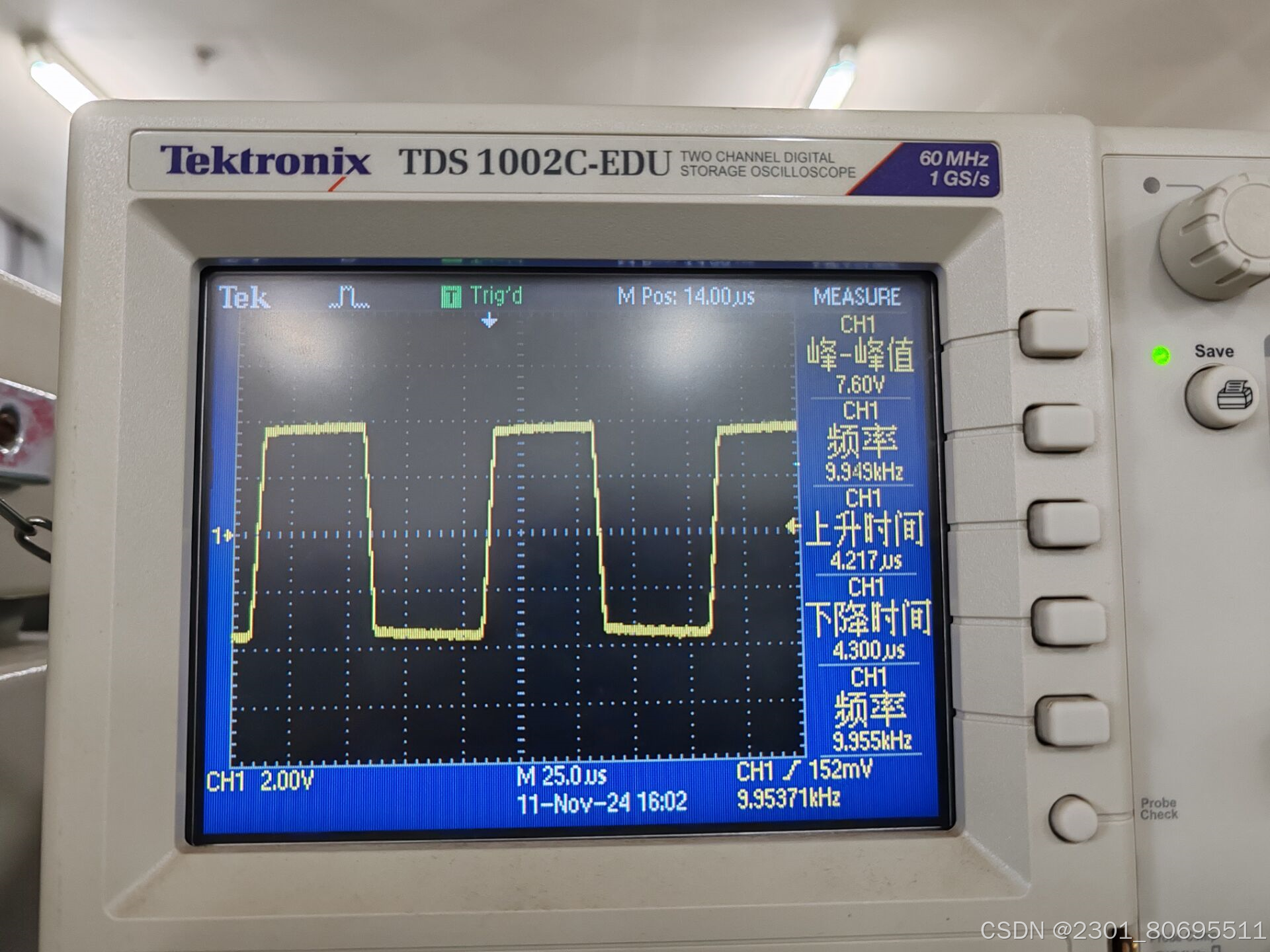

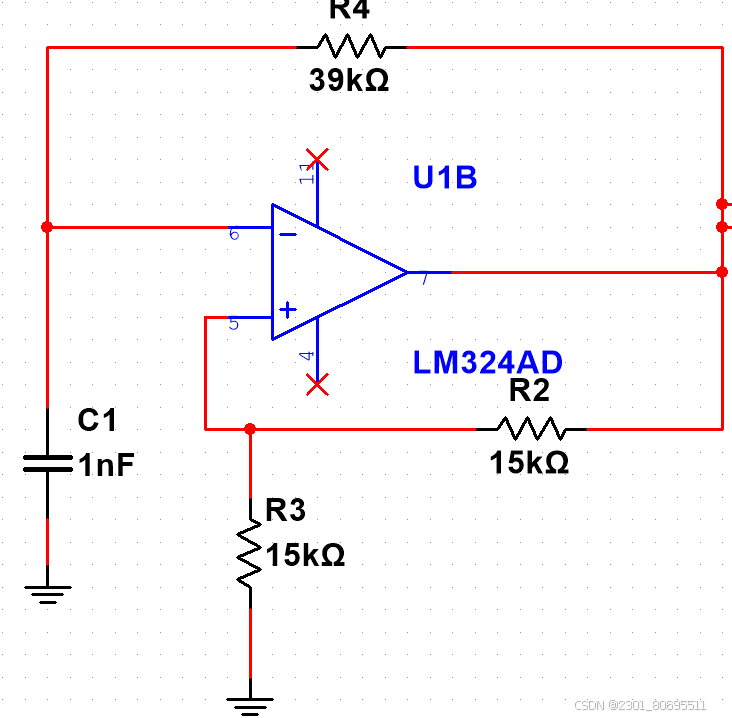

电路原理：为矩形波发生器的电路图，在这里我们提一点，如果题目要求输出的波形频率在两千赫兹往上的话，一定要去注意看芯片数据手册上的压摆率，如果压摆率太低的话，则输出波形时会严重失真。核心器件就是电压比较器，电容的充放电过程即为高低电平产生的过程，与阈值电压进行比较，从而产生高低电平。T=2R4*C1*ln（1+2R3/R2）为周期的计算公式，为使的计算简单，我们可以使R2=R3，从而使周期的值近似取决于C1和R4，如果对压摆率有要求的话，可以适当减小R2和R3的值，增大峰峰值，上升时间不变，从而增大压摆率，如果存在失真的话，可以适当调大电阻R的值，并
