输出幅值可调的正弦波

在问题二输出波形的基础上添加负反馈放大电路，通过调节反馈电阻即可改变放大倍数，从而得到要求范围内峰峰值的正弦波。第二问已经输出峰峰值为1V的正弦波，故可在第二问输出波形的基础上增加负反馈放大电路，通过调节反馈电阻的大小实现对输出波形幅值的调节。调节反馈电阻的阻值即可使输出的正弦波峰峰值从0～5Vp-p可调。

产生幅值可调正弦波的设计电路：

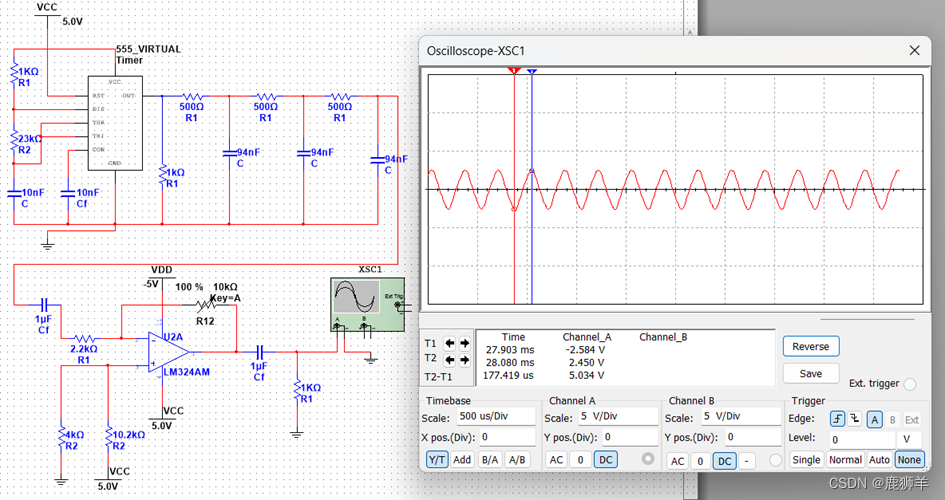

（1）可调电阻调至最大值，输出峰峰值为5V的正弦波：

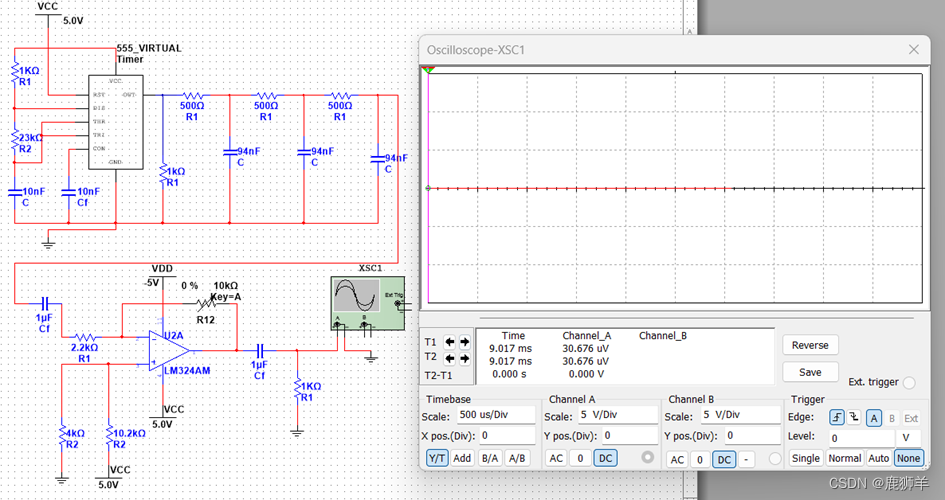

（2）可调电阻调至最小值，输出峰峰值为0V的正弦波：
