某型中国体育彩票机EMC辐射整改方案

摘要：中国体育彩票机的上市售卖，属于国家CCC强制认证范围内的资讯信息类产品范畴，因此需要过GB9254、GB17625.1谐波等标准要求。但厂家第一次送检国际某一工信部研究所测试发现辐射发射不合格，发现65MHz频率以及谐波超标，需要重新整改合格再次送样检测。我们实验室可以做3C认证整改,有需要可以联系我158-89142-030

关键词：体育彩票机;CCC强制认证;辐射整改;LVDS 65MHz

EUT概述：此彩票机由电脑主板、显示屏、工控电源、打印机、阅读器、专用键盘等部分组成。值得一提的是此彩票机采用智能模块化安装组成，即每块结构均可通过简易手动旋钮螺钉轻易拆卸且可不用螺丝刀，给后续维护带来极大方便。各模块化采用端子连接，集成端口统一进线、出线处理。

Original原始测试数据波形如下：

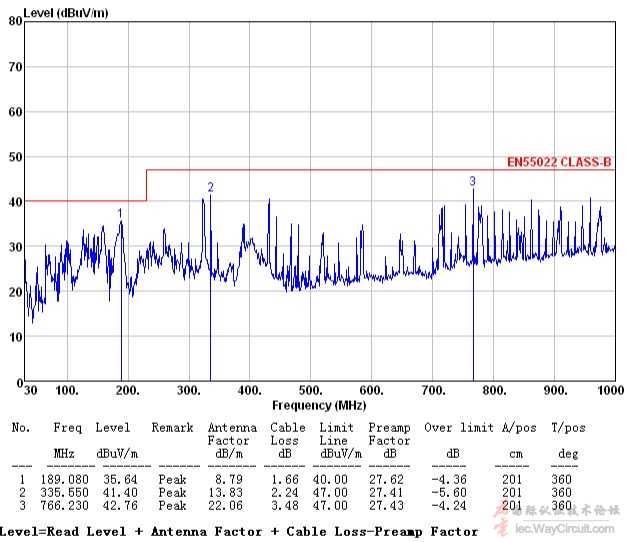

垂直极化方向原始测试数据

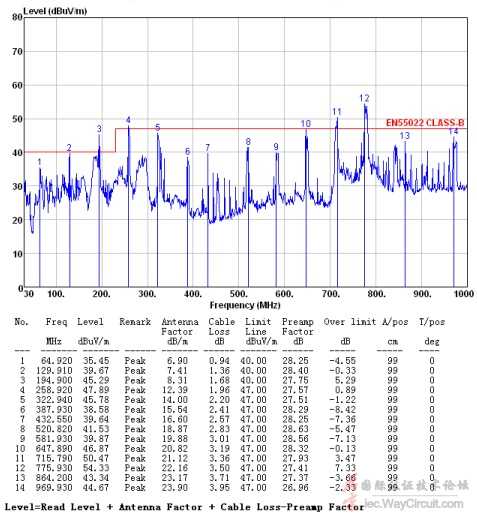

水平极化方向原始测试数据

整改分析：
从上述数据整理归纳得知主要是65MHz谐波超标，比较窄带的CLK信号。按以往经验判断应该是显示屏显示输出的LVDS数据与时钟信号为源头，多为其差分数据的PCB trace非差分阻抗、没有添加端口滤波处理、引线较长、接口与端子处理不好导致阻抗适配以致信号发射出现谐波干扰，以及一些LVDS线缆未采用双绞屏蔽线、接地不良等导致。

排查步骤：
1、查阅LVDS芯片CH7036 Advance Information Chrontel CH7036 RGB/HDMI/LVDS Encoder发现其输出未做trace差分阻抗输出且未做相关滤波处理。

2、查阅端口输出发现LVDS线缆与电源线、打印机线缆、HDD线缆捆绑一起输出。

3、LVDS线缆经接口多次转接而未做任何处理。

………………

整改方案：

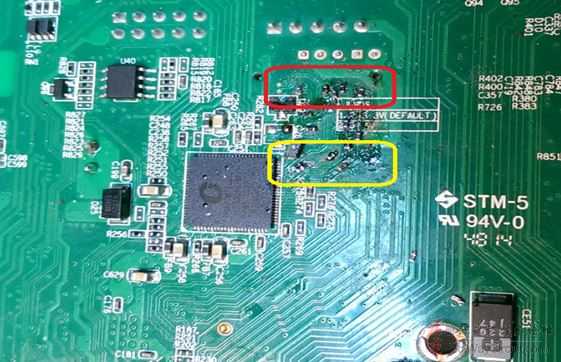

多次排查，经多次近场测试确认，添加相关整改方案后测试合格，测试数据如下：

垂直极化方向

水平极化方向
