ArcGIS学习15：基于GIS平台的地形分析综合

基于GIS平台的地形分析综合

---

---

前言

本文基于立方数据院学习平台的学习，介绍创建DEM数字高程模型及基于DEM数字高程模型进行相关分析。

数据：
某地块CAD地形图

---

一、创建DEM数字高程模型

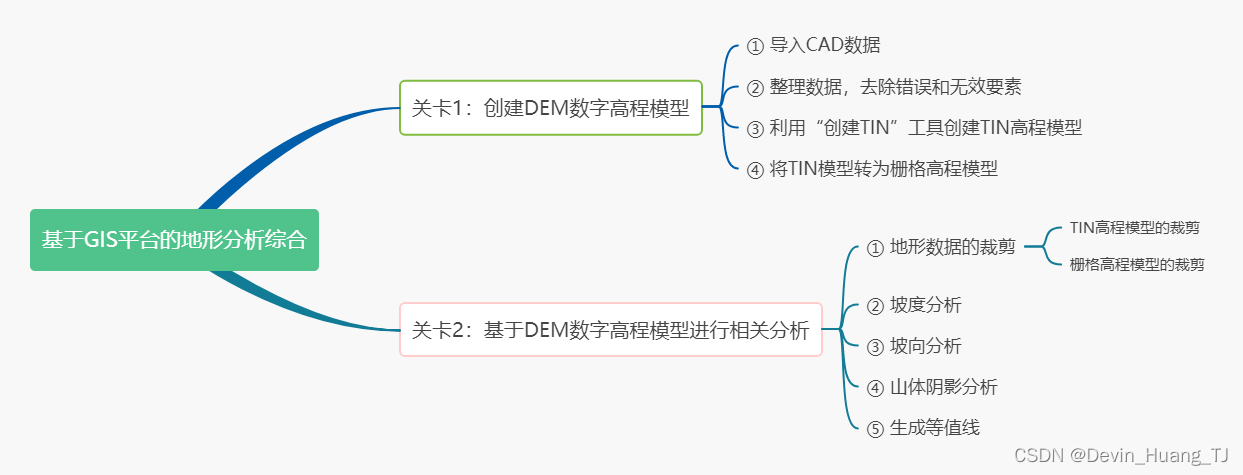

创建DEM数字高程模型分为4个步骤：
第一步：导入CAD数据，分别导入”Annotation “、“point”和“polyline”；
第二步：整理数据，去除错误要素和无效要素；
第三步：利用“创建TIN"工具创建TIN高程模型；
第四步：为了后续分析方便，将TIN高程模型转换为栅格高程模型。

1.1 导入数据并整理数据

①高程错误的数据

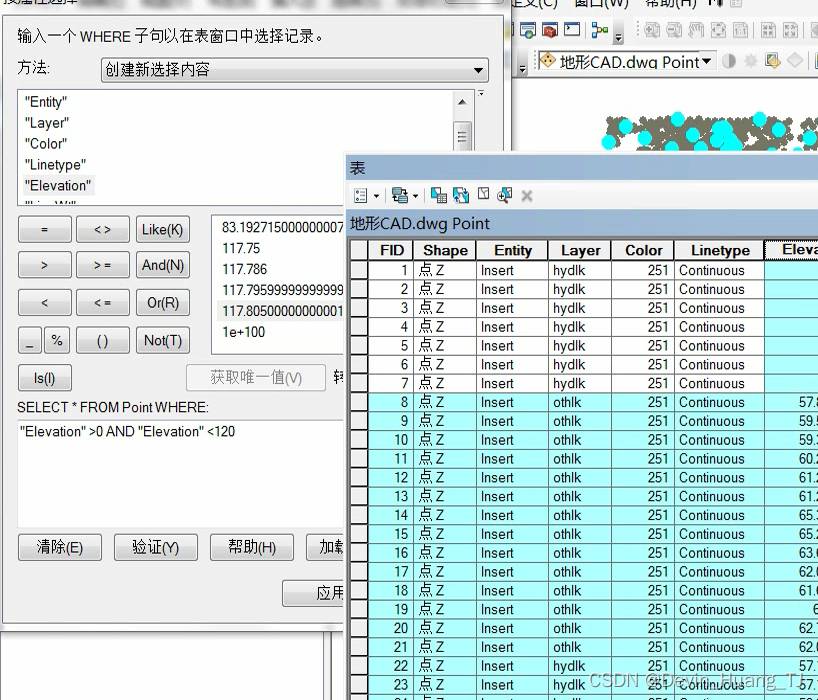

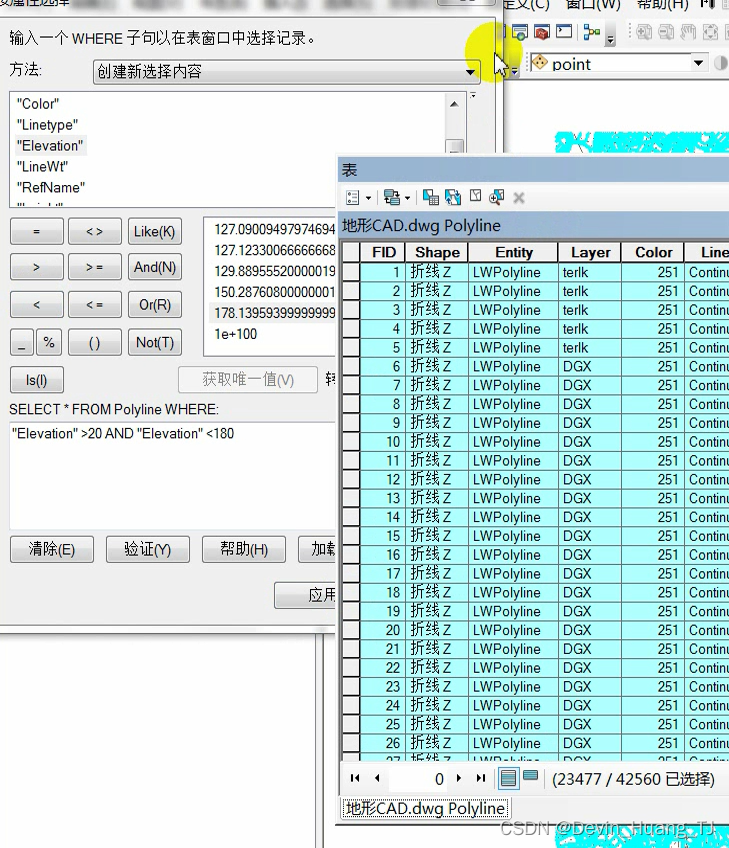

导入点元素，按属性表选择，获取唯一值，观察大致范围，而后进行范围选择

选择完导出数据
②导入线元素文件，操作同上。

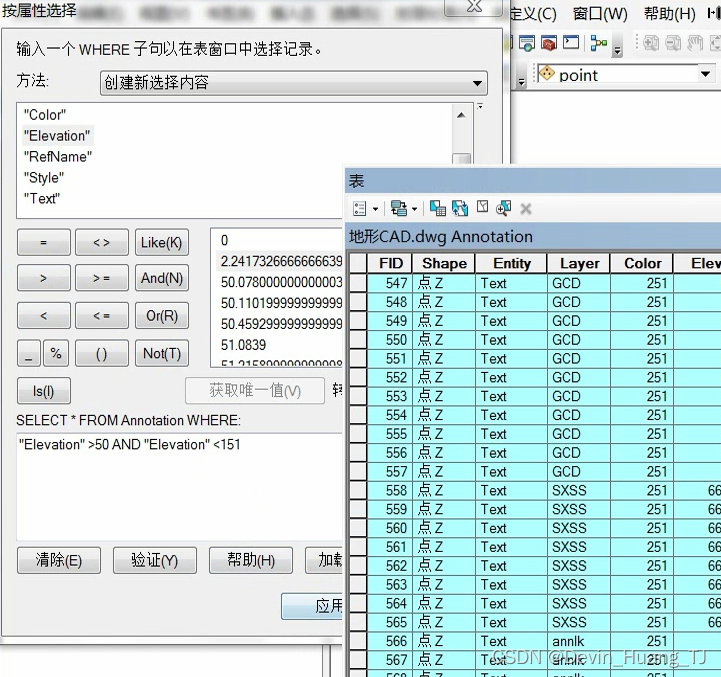

③导入annotation，按属性选择（高程信息范围）

导出数据 - DataManagement - 要素 - 要素转点

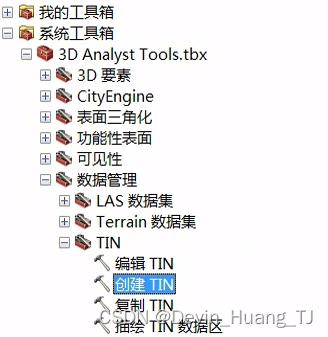

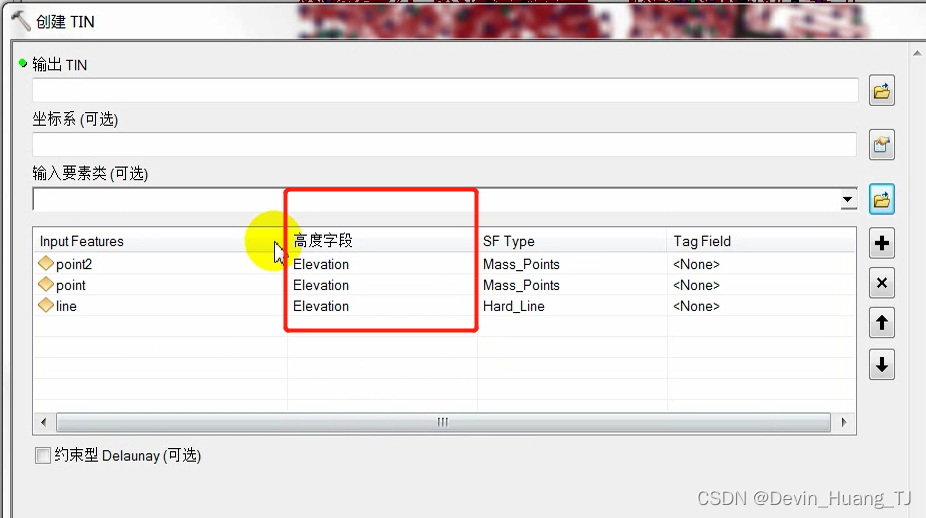

1.2 利用“创建TIN"工具创建TIN高程模型

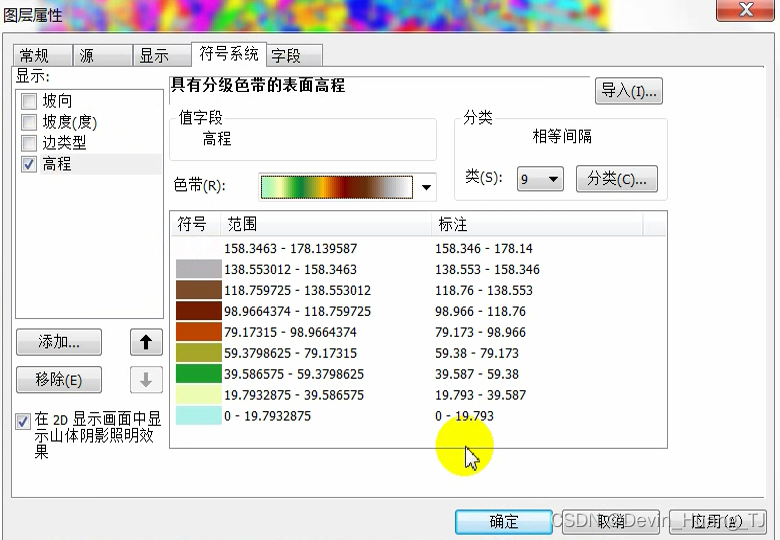

可视化（高程）

手动微调高程错误点
调出3D Analsyst 和TIN 编辑工具

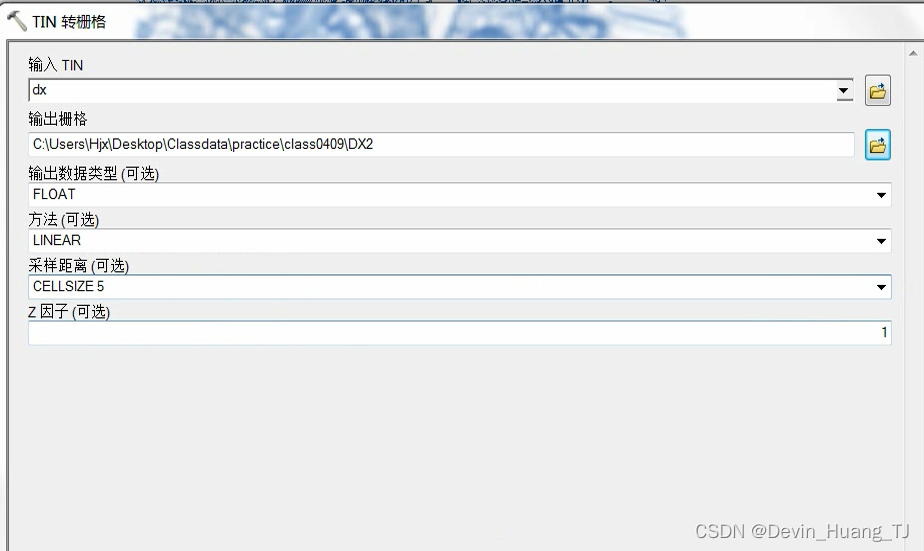

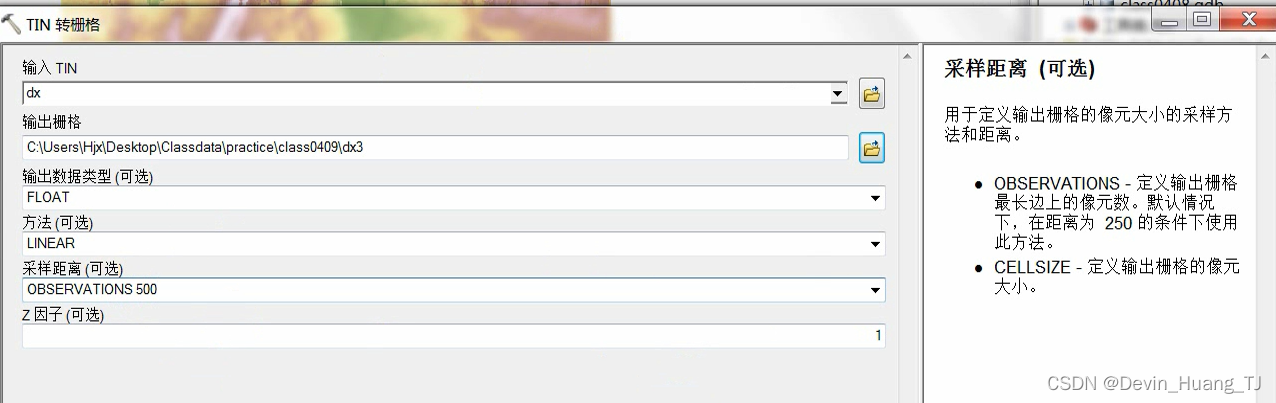

1.3 将TIN高程模型转换为栅格高程模型

设置像元大小
方式一：采样距离 CELLSIZE - 像元

方式二：OBSERVATIONS - 栅格最长边上的像元数

二、基于DEM数字高程模型进行相关分析

2.1 DEM数字高程模型的裁剪

包括TIN高程模型的裁剪和栅格高程模型的裁剪。

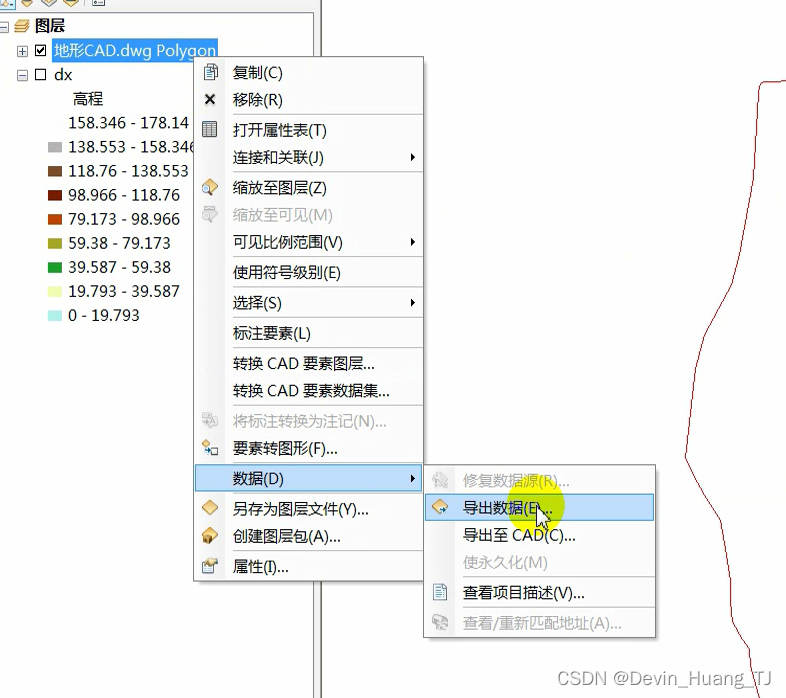

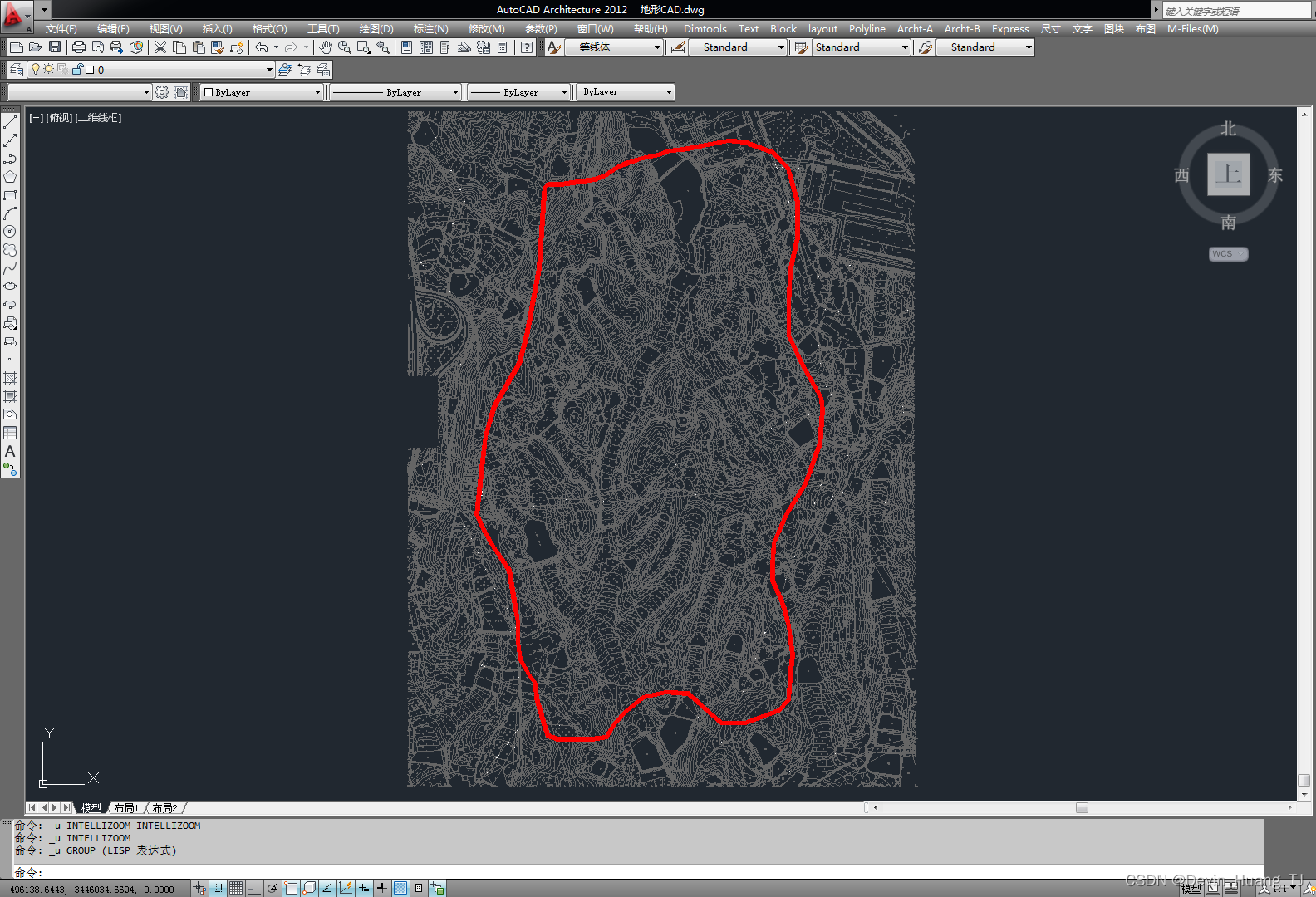

导入CAD规划范围，并导出成面

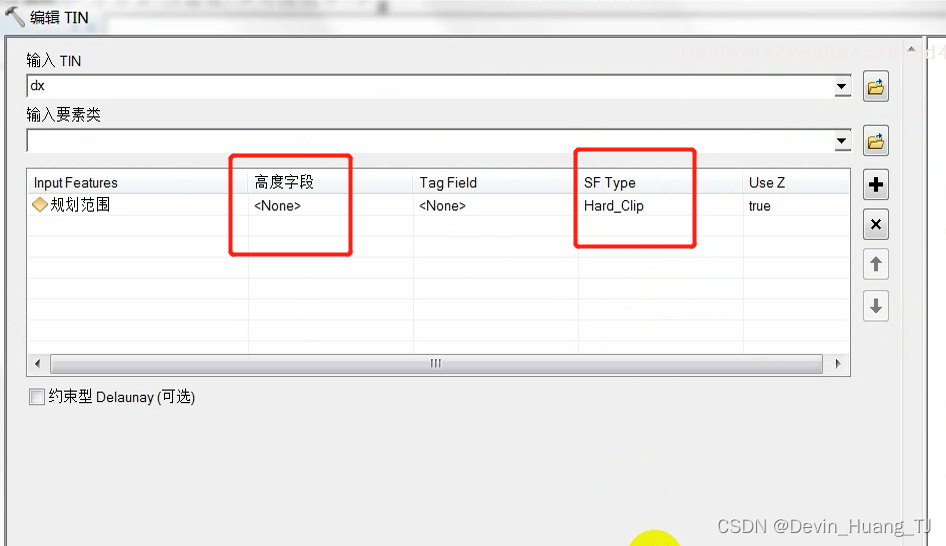

编辑TIN数据，进行裁剪

若无法裁剪，则将地形TIN先复制一份，再用复制的进行编辑裁剪

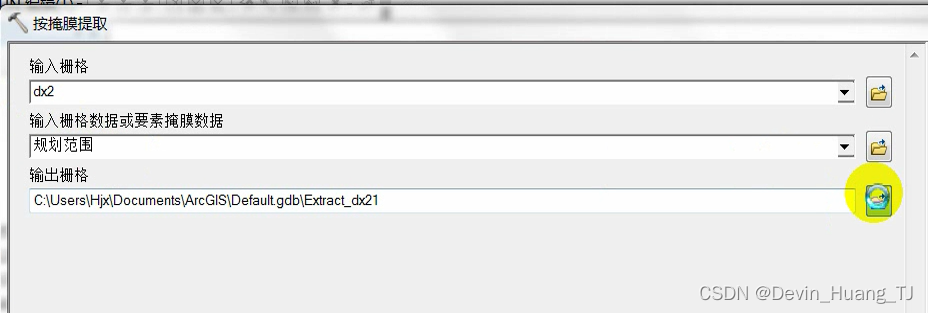

补充：栅格数据裁剪

2.2 坡度、坡向、山体阴影分析

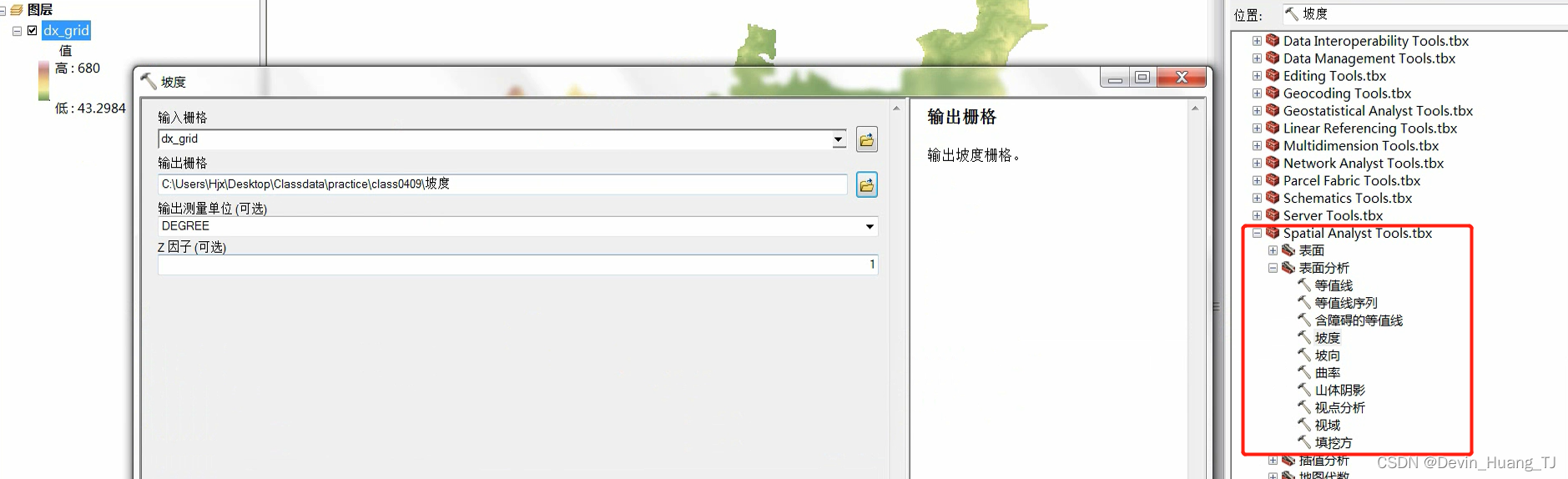

①坡度
坡度基础上再生成一次坡度，则为坡度变化率。

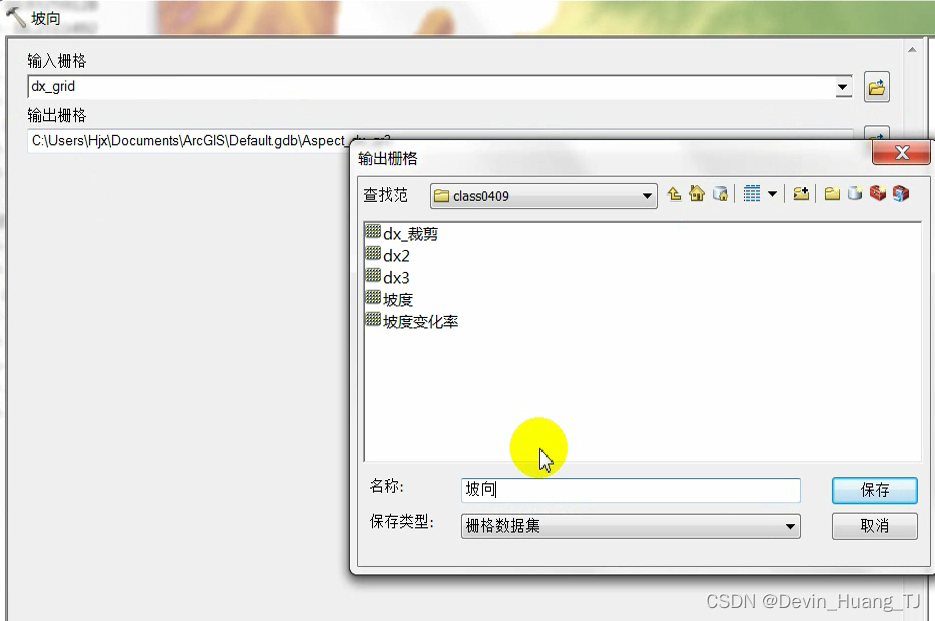

②坡向

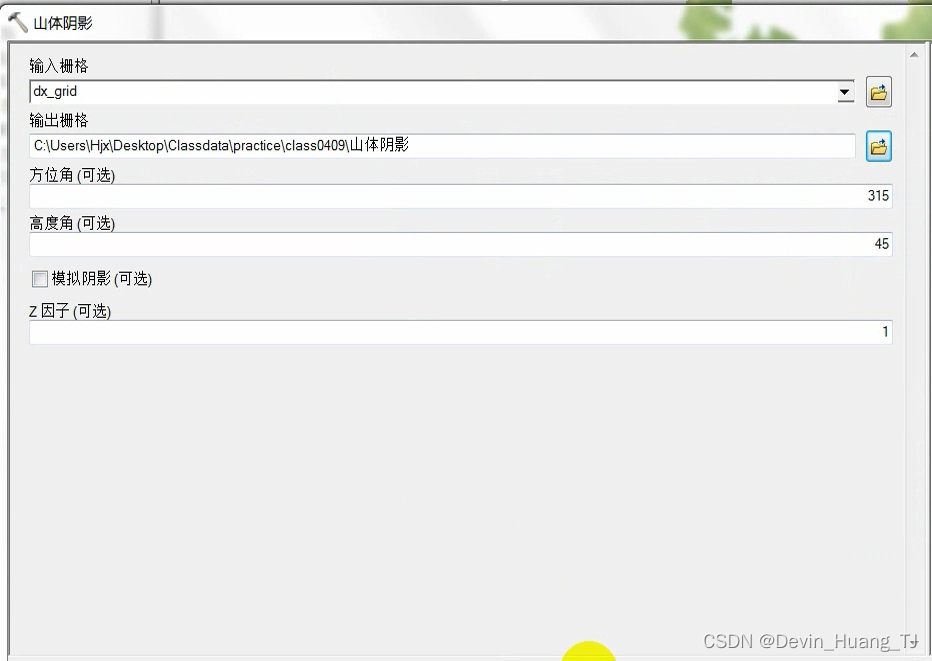

③山体阴影

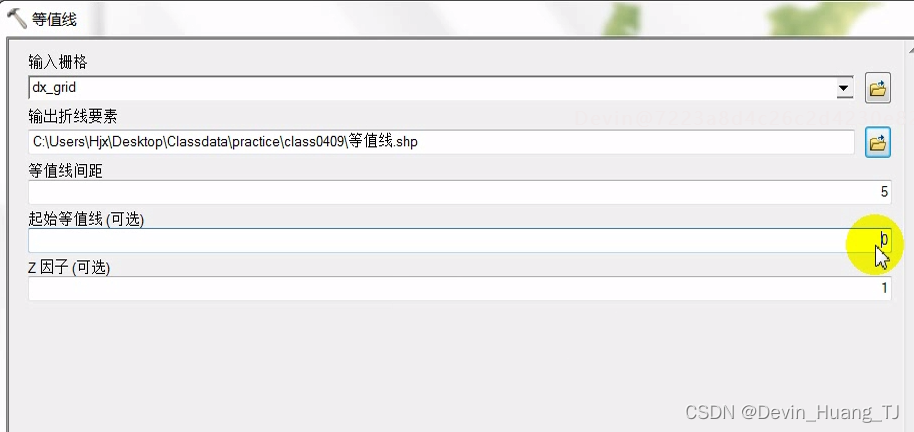

2.3 生成等值线

在生成等值线后，属性表添加字段“Elevation”（双精度），字段计算器等于CONTOUR，将高程信息附进CAD

可视化

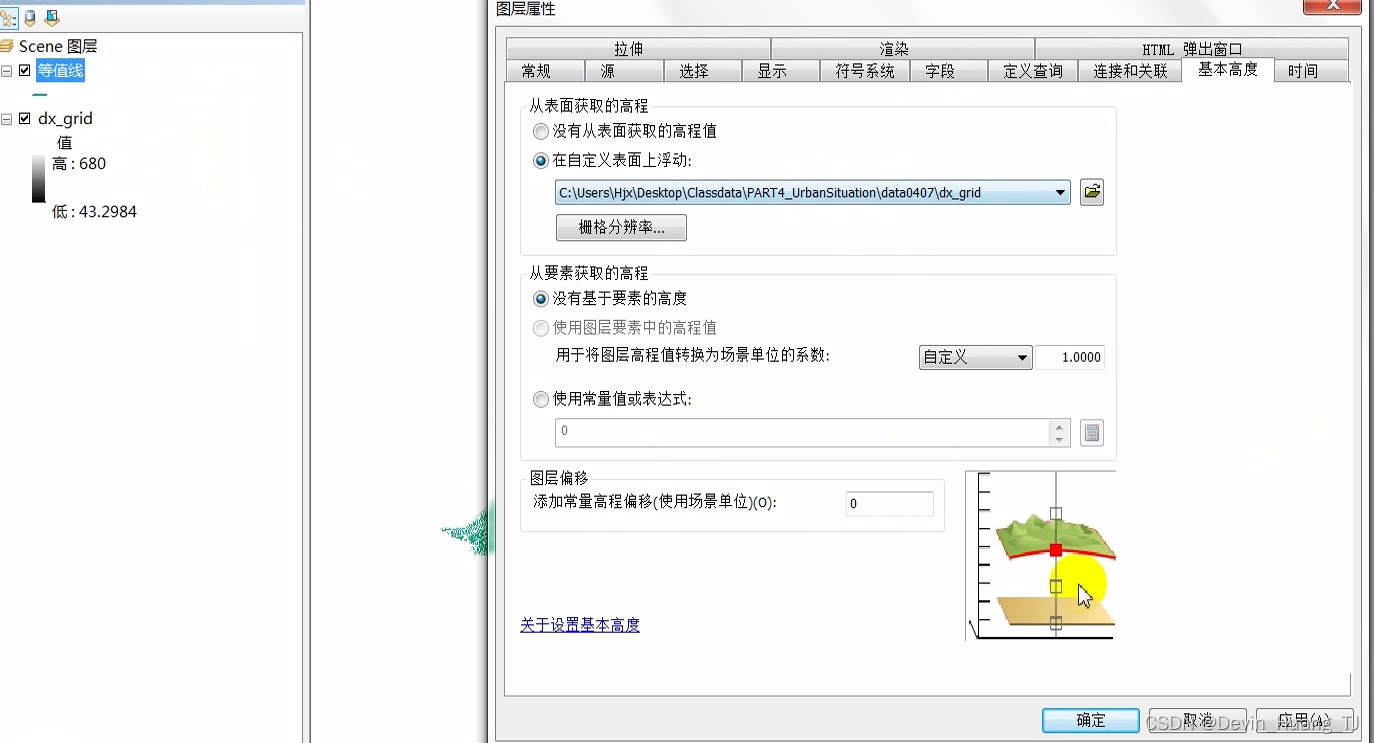

加载地形和等值线

---

总结
