ArtDAQ数据采集管理软件升级功能介绍

ArtDAQ是北京阿尔泰科技公司自主研发的数据采集测试以及管理软件，使用该软件可以方便的管理系统中的很有板卡命名，测试，数据保存等功能。

1、任务与板卡之间建立关联

新建任务选择好使用功能后，软件能够自动筛选出具有此功能的采集卡，并且列举所有的物理通道名称，以供选择采集哪几个通道。

下面以USB3103A采集电压信号为例说明：

①新建任务

直接右键“ArtDAQ任务”新建一个任务，里面会显示要使用哪个功能。

②选择功能

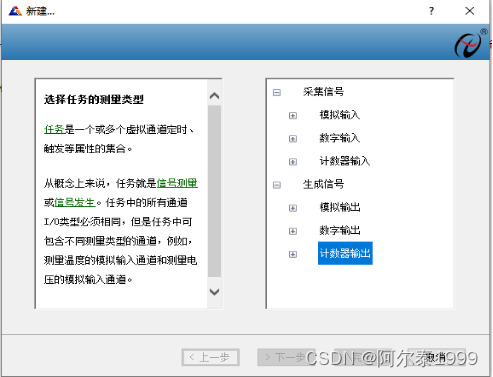

数据采集卡功能分为采集信号和生成信号两大类，由于需要采集电压信号，则选择采集信号里的模拟输入功能。

③任务与板卡之间建立关联

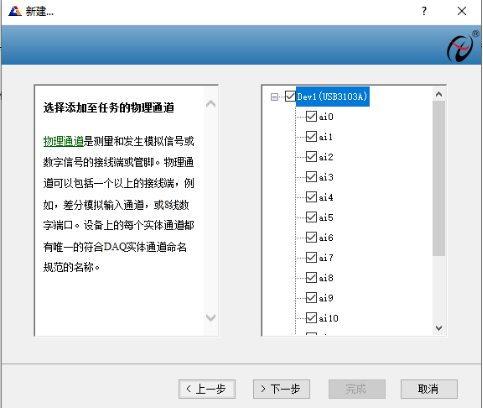

这里可以自动筛选出具有此功能的采集卡，并且列举所有的物理通道名称，以供选择采集哪几个通道。



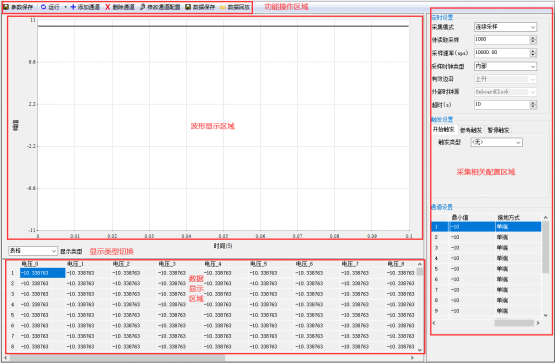

  选择物理通道之后，设定一个任务名称，就可以进入任务操作面板了。



2、DMC保存及回放功能

改善之前的DMC里面不能保存数据，要保存数据则需要安装VC演示程序。

使用步骤：

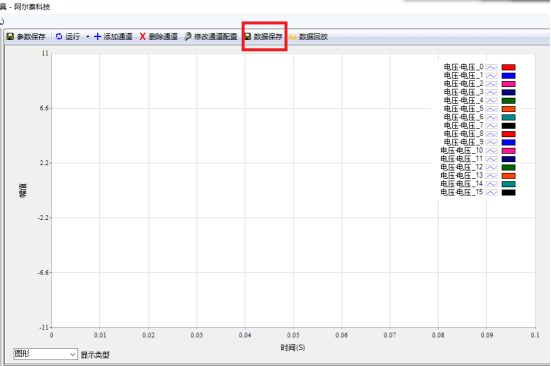

①点击“数据保存”按钮。

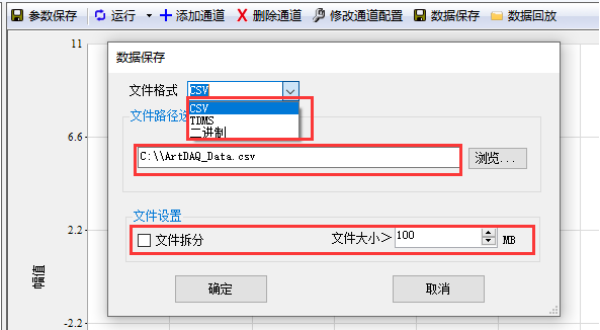

②在弹出的界面中，可选择文件格式、文件路径、文件设置。

文件格式包括CSV、TDMS以及二进制格式。

文件路径可以由用户进行自定义路径。

文件设置这里可选择当文件保存多大之后自动拆分文件，方便用户对大量数据的使用。



③设定好之后点击确定，再点击运行，就可将采集到的数据保存到文件里面。

④保存后的文件可用Excel直接打开。

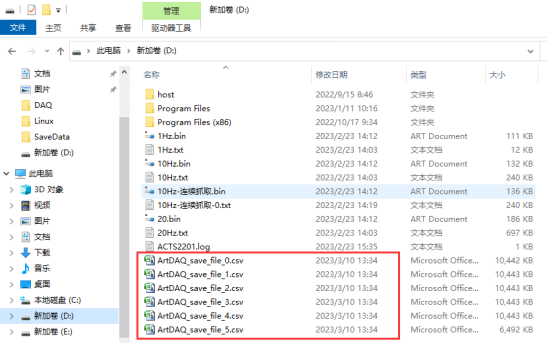

  这里是刚才保存的CSV文件，每大于10M自动拆分文件。

 ⑤数据回放。

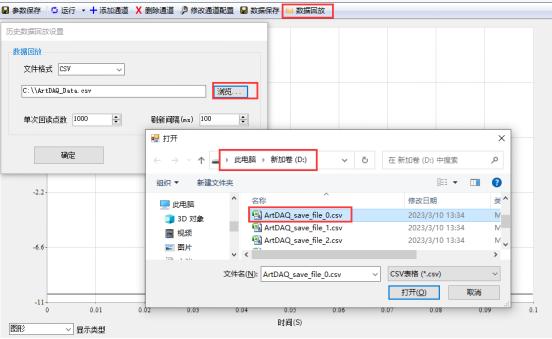

点击数据回放，文件格式设置CSV，选择刚才存放的路径，打开文件。

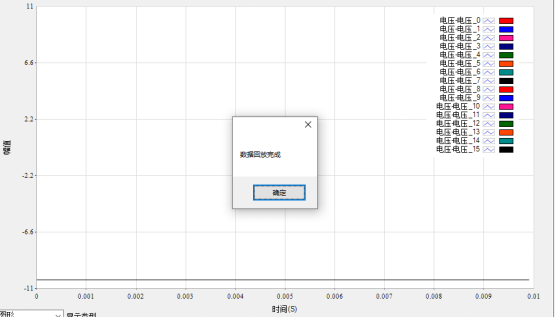

回放结束之后，自动弹框，告知用户回放完毕



3、通道设置自定义换算

自定义转换功能可以直接将采集到的电压、电流等区间转换为用户所关心的物理量区间，如压力、温度以及位移等。该功能大大简化了用户的使用。

使用步骤：

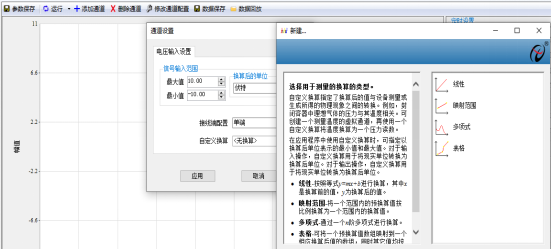

①点击“修改通道配置”弹出通道配置界面，默认读的是电压或电流，等电气量信息。



②选择转换方式，进行设置。

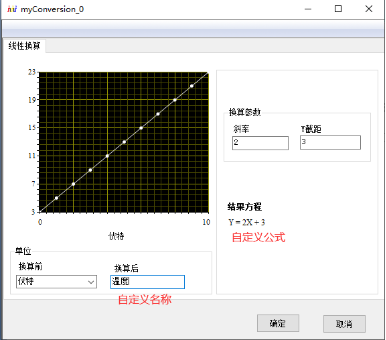

a.线性

按照等式Y=mX+b进行换算，其中X是换算前的值，Y为换算后的值。



b.映射范围

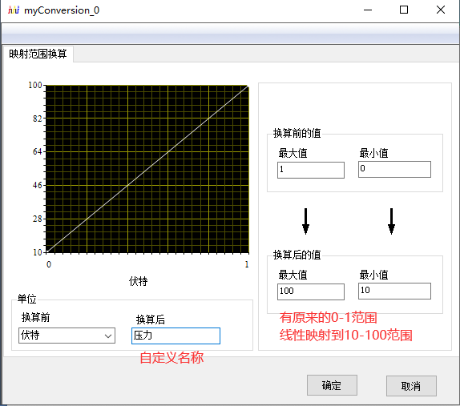

将一个范围内的预换算值按比例换算为另一个范围内的换算值。



c.多项式

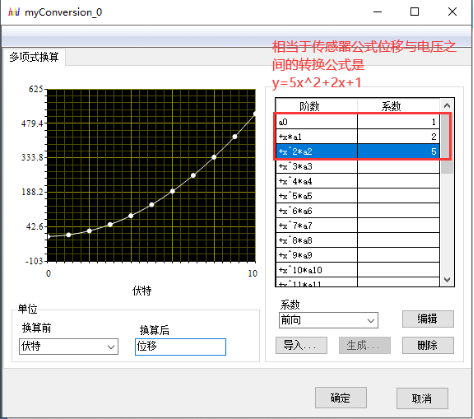

通过一个n阶多项式进行换算。

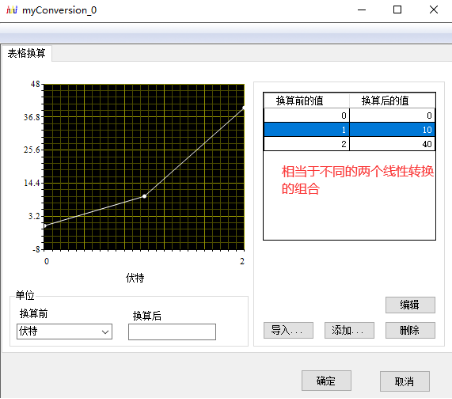

d.表格

可将一个预换算值数组映射到一个相应换算后值的数组，同时其它值均按比例换算。
