驱动升级为ARTDAQ的优越性

发布时间：2019-08-19 点击次数：6290次

阿尔泰测控：驱动升级为ARTDAQ的优越性
ArtDAQ（高速数字化仪开发套件为ArtScope），是北京阿尔泰科技发展有限公司采集设备的驱动程序及开发套件，辅助客户实现从简单到复杂的数据采集任务，高效快速的搭建测试系统。

该开发套件包括以下几个部分，设备管理配置软件(Device Management&Configuration Tool，DMC)、驱动文件、开发库、开发例程、帮助文档等。下面从各组成部分着手，介绍该开发套件的优势。

实现DMC管理的优越性

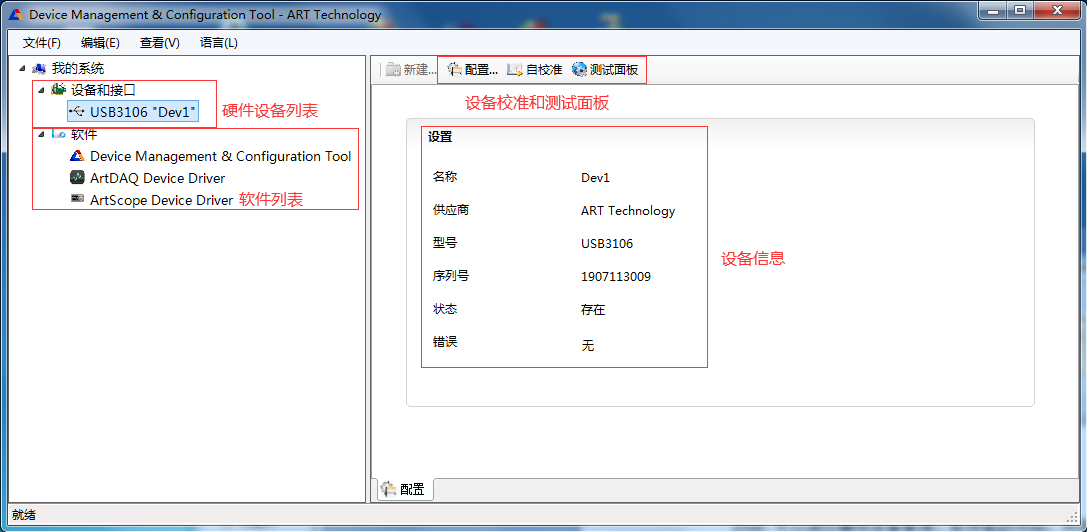

DMC可以进行硬件设备管理、软件驱动升级，并提供了专业的测试面板，用于快速演示板卡功能。如下图：

1. DMC管理软件的提出，打破了一款板卡，一套驱动、一套演示软件、一套接口代码的局面，将阿尔泰的数据采集硬件和驱动软件进行统一的管理，即形成系统平台体系，便于整个数据采集系统的配置、维护和更新。

2. 在DMC中，可以实现设备识别、属性配置、板卡自校准等功能，并且提供了专业的测试面板，用于快速演示板卡功能。

3. 板卡实现DMC管理的前提是，将所管理的数据采集设备的开发接口进行功能整合。以ARTDAQ为例，二次开发的软件接口，按照数据采集的功能进行了区分，分为模拟输入、模拟输出、DIO和计数器，同一个功能使用统一的封装结构，而不再受制于板卡的型号。这样做非常大的好处是，阿尔泰的数据采集硬件可通过统一的编程接口来开发，保证了设备的高度互换性（比如客户基于USB3103开发的模拟采集程序，不需要做任何修改，即可供USB3106使用）。

4. ARTDAQ中的软件接口定义和操作符合用户的使用习惯，相对之前的驱动接口，如对中断和DMA数据传输、数据拆分、消息通知等功能进行了封装，使得二次开发的应用层接口简单、易用，节省了开发时间。

与LabVIEW无缝连接后的优势
LabVIEW 语言是NI公司面向测试测量行业开发的一种快速编程的语言。该语言使用图形化的编程方式，可以让测试测量开发人员，快速的搭建测试系统。

ArtDAQ为LabVIEW平台提供了图形化的编程接口，并且支持在LabVIEW RT环境下使用。若您有NI-DAQ的使用和开发经验，保证能快速上手阿尔泰板卡的二次开发工作，并且选择到性价比更高的测试测量产品；若没有数据采集的开发经验，精简的开发流程、丰富的开发范例和详尽的帮助文档，能帮助您缩短开发时间。

1. 图形化的API

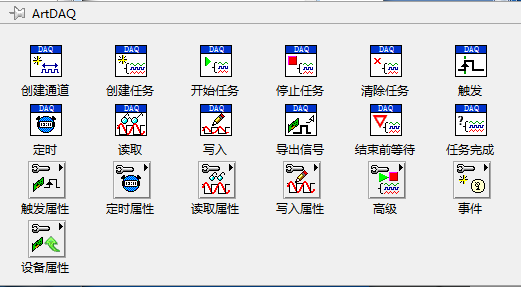

ArtDAQ 开发套件提供内嵌到LabVIEW函数选板的API接口，如下图所示，从函数的图标，即能了解部分函数的功能，相较于直接用库节点调用DLL的编程方式，更符合图形化的编程理念，编程更为方便；

2. Help链接

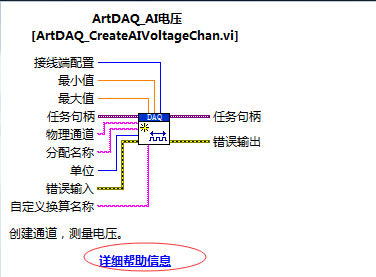

    每个函数，能实时显示帮助信息，点击详细帮助，可以链接到内嵌到LabVIEW帮助路径下的帮助文件中，方便客户理解使用；


3. 简单清晰的开发流程

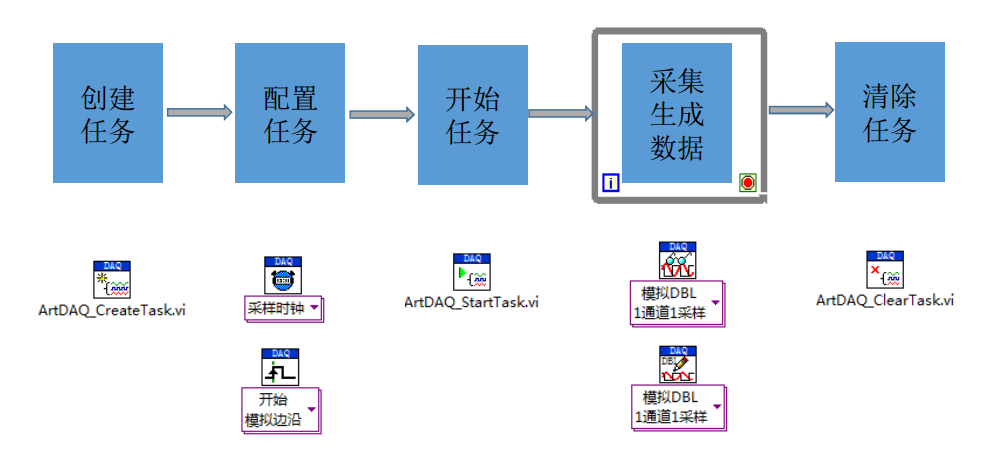

   下图列举采集或输出功能的开发流程，整个过程只需要几个函数就可以完成，流程设计符合主流测试测量产品的操作习惯。


4. LabVIEW现有工具包的使用

   如果客户已经安装LabVIEW开发环境由于ArtDAQ与LabVIEW无缝连接的开发支持，LabVIEW中现有的工具包，则可应用到二次开发的过程中。如要对采集数据进行保存可使用文件IO函数，频谱分析可使用到信号处理函数，省掉了算法等代码研究和编写的时间，提高了编程效率。

(备注：本公司只提供基于LabVIEW二次开发的ArtDAQ工具包，但并不提供LabVIEW和LabVIEW RT的安装包，有关LabVIEW和LabVIEW RT的购买事宜可咨询NI。)
