CubeMX配置
将PA2、PB9、PA1、PC9口配置为Output,PA0、PA3配置为PWM输出。
L298N介绍
L298N是SGS公司的产品,内部包含4通道逻辑驱动电路,是一种二相和四相电机的专用驱动器,即 内含二个H桥的高电压大电流双全桥式驱动器,接收标准TTL逻辑电平信号,可驱动46V、2A以下的电 机。其引脚排列如下图所示。
电机控制原则

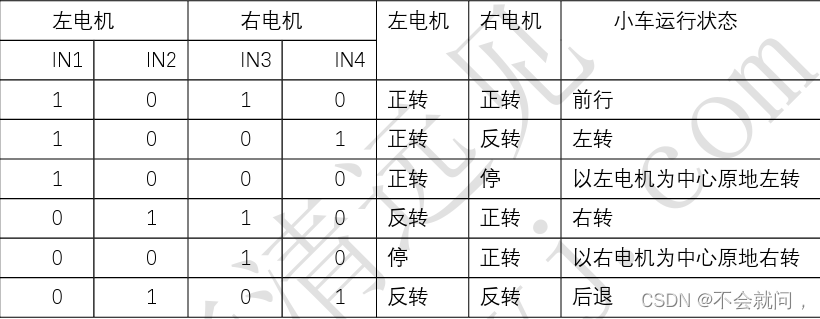

OUT1、OUT2和OUT3、OUT4之间分别接2个电动机。IN1、IN2、IN3、IN4引脚从单片机接输入控 制电平,控制电机的正反转,ENA,ENB接控制使能端,控制电机的停转。L298的逻辑功能表如下所示:

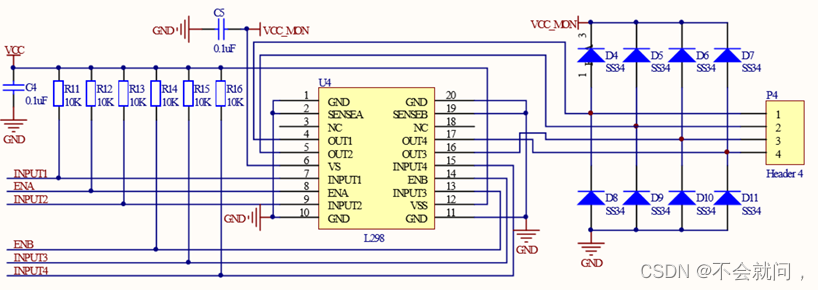

对于电机的调速,我们采用PWM调速的方法。其原理就是开关管在一个周期内的导通时间是t,周 期为T,则电机两端的平均电压U=Vcc*(t/T)=a*Vcc。其中,a=t/T(占空比),Vcc是电源电压。电机的转速 与电机两端的电压成比例,而电机两端的电压与控制波形的占空比成正比例,占空比越大,电机转的越快。 在硬件电路的连接上如下图所示:
我们将控制器的PA2、PB9、PA1、PC9口分别连接到298的IN1~IN4上,将拥有PWM的PA0、PA3 连接到298的ENA、ENB,通过改变PA2、PB9、PA1、PC9口上的高低电平变化以控制小车的前进方向, 通过改变PA0、PA3口上的高低电平的占空比以控制电机的转速。
PWM配置
Counter Settings: • 预分频器,NUCLEOF072RB 的工作频率默认为 8MHz,经 800分频之后的工作频率为10Khz。 • 计数模式,向下还是向下计数 • 计数周期:0~999,这样一个计数周期下来,时间刚好是 100毫秒。
通过修改各通道的Pulse值修改各通道输出PWM占空比
重写fputc方便串口调试;
