本文围绕基于STM32的平衡车展开，介绍了电机驱动L298N、MPU6050陀螺仪、霍尔编码电机等硬件的使用方法和原理，还提及0.96寸OLED显示屏、HC06蓝牙模块的应用。此外，详细阐述了PID控制算法的组成和工作原理，为平衡车的开发提供了技术支持。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、电机驱动L298N

        L298N是一个常用的双H桥电机驱动器模块，用于控制直流电机或步进电机的方向和速度。它适用于许多电机控制应用，如机器人、小车、舵机等。

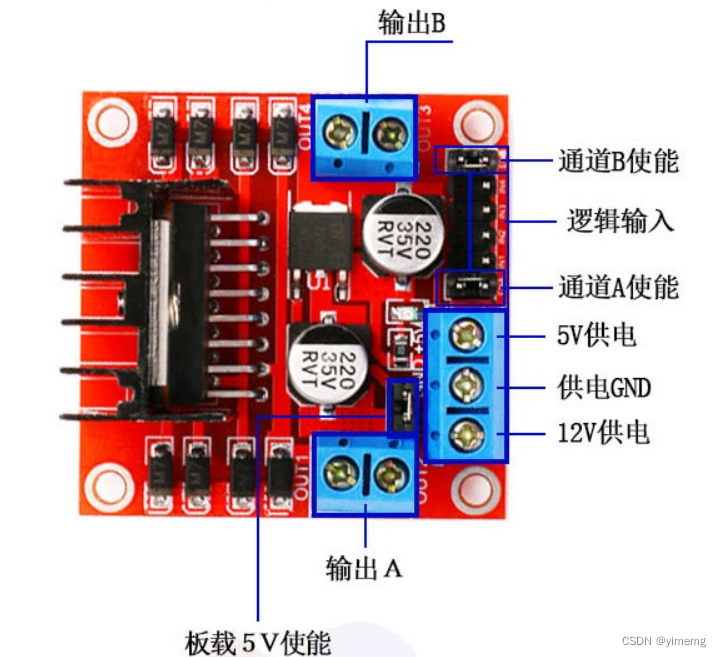

       l298n的使用方法有好几种，我所使用的是最简单的一种，使用方法如下：

        输出A： 通道A输出 ，连接1电机的正负
        输出B: 通道B输出 ，连接2电机正反
        12V供电： 主电源正极输入
        供电GND: 主电源正负极极输入
        5V输出： 5v电压输出端，可用于给MCU单片机供电
        ENA: 通道A使能 （插上跳线帽）
        ENB: 通道B使能 （插上跳线帽）
        IN1~IN4: 逻辑输入IN1 ~ IN2控制通道A，逻辑输入IN3~IN4控制通道B（分别接入4路PWM）
        板载5V跳线帽： 接上后板载5V输出有效

详细的L298N的使用方法

二、MPU6050陀螺仪

      MPU6050是一款常用的六轴陀螺仪和加速度计传感器模块，广泛用于嵌入式系统、机器人、飞行器、运动控制等应用。它集成了三轴陀螺仪和三轴加速度计，能够提供精确的姿态和运动数据，通常称为六轴运动陀螺仪。

        陀螺仪的三个角度：

                Pitch:俯仰角（抬头低头）
                Roll:滚转角（翻身）
                Yaw：偏航角（转弯）

        MPU6050是使用IIC通信协议与单片机进行通信，以此来获取陀螺仪的角度和角加速度数据。

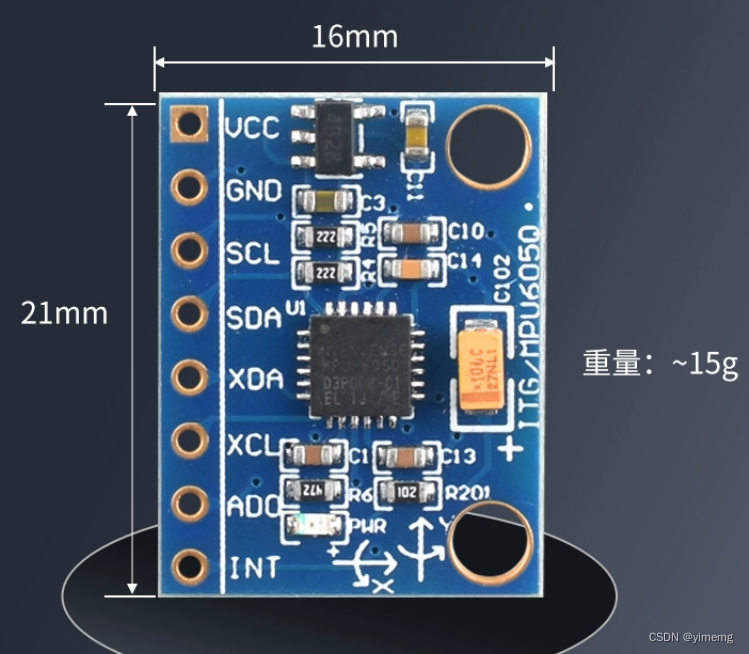

VCC:电源正
GND:地
SCL: I2C串行时 钟线/SPI串行时钟端口
SDA: I2C串行 数据线/SPI串行数据输入
XDA:连接其他I2C设备的主机数据口（不需要接单片机）
XCL:给I2C设备提供主时钟（不需要接单片机）
ADO:I2C器件地址选择位,地址管脚（不需要接单片机）
INT:中断引脚（接单片机的引脚组成外部中断或者不接使用其他中断）

// MPU6050 IIC PB8 PB9
//初始化
void IIC_Init(void)
{

  GPIO_InitTypeDef GPIO_InitStructure;
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); //使能PB端口时钟
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8|GPIO_Pin_9;	//端口配置
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;      //推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;     //50M
  GPIO_Init(GPIOB, &GPIO_InitStructure);					      //根据设定参数初始化GPIOB

}


//获取mpu6050角度值
void Get_Angle(void)
{
			Read_DMP();                      //===读取加速度、角速度、倾角
			Angle_Balance=Pitch;             //===更新平衡倾角
	         Angle_Turn=Yaw;
			Gyro_Balance=gyro[1];            //===更新平衡角速度
		    Gyro_Turn=gyro[2];                 //更新转向角速度

	      Acceleration_Z=accel[2];         //===更新Z轴加速度计
	Gyro_Z=(I2C_ReadOneByte(devAddr,MPU6050_RA_GYRO_ZOUT_H)<<8)+I2C_ReadOneByte(devAddr,MPU6050_RA_GYRO_ZOUT_L);    //读取Z轴陀螺仪
}

三、霍尔编码电机

        霍尔编码电机是一种具有霍尔传感器的电机，通常用于测量电机的转速和位置。霍尔传感器是一种用于检测磁场的传感器，可以用来测量电机转子的位置和速度。这种编码方式常用于电机控制和位置反馈系统中。

  1. 原理：霍尔编码电机通常集成了霍尔传感器，这些传感器可以检测电机的转子上的永磁磁极。通过检测磁场的变化，霍尔传感器可以确定电机转子的位置和速度。

  2. 位置反馈：霍尔编码电机提供了位置反馈，可以告诉你电机的当前位置。这对于需要精确控制电机的应用非常重要，如机器人、CNC机床和自动化系统。

  3. 速度反馈：除了位置反馈，霍尔编码电机还可以提供速度反馈。通过测量位置变化的速度，你可以获得电机的实时速度信息。

  4. 闭环控制：霍尔编码电机通常与闭环控制系统一起使用。闭环控制可以根据实际的位置和速度反馈调整电机的控制信号，以实现精确的位置和速度控制。

  5. 编码方式：霍尔编码电机通常使用不同的霍尔编码方式，如单通道霍尔编码、双通道霍尔编码和四通道霍尔编码。这些编码方式提供不同的精度和分辨率。

  6. 应用：霍尔编码电机广泛用于需要精确控制的应用，包括工业自动化、机器人、医疗设备、自动门、摄像机云台等

引脚说明：

1、M1电机动力线1 ( 12V)（接l298n的输出端）
2、GND编码器电源-
3、C1编码器A相（接单片机定时器捕获引脚）
4、C2编码器B相（接单片机定时器捕获引脚）
5、3V3编码器电源+ ( 5V）
6、M2电机动力线2 ( 12V )（接l298n的输出端）

 ①定时器捕获编码器脉冲：

#include "encoder.h"
#include "stm32f10x_gpio.h"

 //TIM3 CH1 PA6
 //TIM3 CH2 PA7
void Encoder_Init_TIM3(void)
{
	TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
  TIM_ICInitTypeDef TIM_ICInitStructure;
  GPIO_InitTypeDef GPIO_InitStructure;
  RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);//使能定时器4的时钟
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//使能PB端口时钟

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7;	//端口配置
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空输入
  GPIO_Init(GPIOA, &GPIO_InitStructure);					      //根据设定参数初始化GPIOB

  TIM_TimeBaseStructInit(&TIM_TimeBaseStructure);
  TIM_TimeBaseStructure.TIM_Prescaler = 0x00; // 预分频器
  TIM_TimeBaseStructure.TIM_Period = 65535; //设定计数器自动重装值
  TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;//选择时钟分频：不分频
  TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;TIM向上计数
  TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);
  TIM_EncoderInterfaceConfig(TIM3, TIM_EncoderMode_TI12, TIM_ICPolarity_Rising, TIM_ICPolarity_Rising);//使用编码器模式3
  TIM_ICStructInit(&TIM_ICInitStructure);
  TIM_ICInitStructure.TIM_ICFilter = 10;
  TIM_ICInit(TIM3, &TIM_ICInitStructure);
  TIM_ClearFlag(TIM3, TIM_FLAG_Update);//清除TIM的更新标志位
  TIM_ITConfig(TIM3, TIM_IT_Update, ENABLE);
  //Reset counter
  TIM_SetCounter(TIM3,0);
  TIM_Cmd(TIM3, ENABLE);
}

 //TIM4 CH1 PB6
 //TIM4 CH2 PB7

void Encoder_Init_TIM4(void)
{
	TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
  TIM_ICInitTypeDef TIM_ICInitStructure;
  GPIO_InitTypeDef GPIO_InitStructure;
  RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4, ENABLE);//使能定时器4的时钟
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);//使能PB端口时钟

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7;	//端口配置
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空输入
  GPIO_Init(GPIOB, &GPIO_InitStructure);					      //根据设定参数初始化GPIOB

  TIM_TimeBaseStructInit(&TIM_TimeBaseStructure);
  TIM_TimeBaseStructure.TIM_Prescaler = 0x0; // 预分频器
  TIM_TimeBaseStructure.TIM_Period = 65535; //设定计数器自动重装值
  TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;//选择时钟分频：不分频
  TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;TIM向上计数
  TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure);
  TIM_EncoderInterfaceConfig(TIM4, TIM_EncoderMode_TI12, TIM_ICPolarity_Rising, TIM_ICPolarity_Rising);//使用编码器模式3
  TIM_ICStructInit(&TIM_ICInitStructure);
  TIM_ICInitStructure.TIM_ICFilter = 10;
  TIM_ICInit(TIM4, &TIM_ICInitStructure);
  TIM_ClearFlag(TIM4, TIM_FLAG_Update);//清除TIM的更新标志位
  TIM_ITConfig(TIM4, TIM_IT_Update, ENABLE);
  //Reset counter
  TIM_SetCounter(TIM4,0);
  TIM_Cmd(TIM4, ENABLE);
}



int Read_Encoder(u8 TIMX)
{
    int Encoder_TIM;
   switch(TIMX)
	 {
	   case 3:  Encoder_TIM= (short)TIM3 -> CNT;  TIM3 -> CNT=0;break;
	   case 4:  Encoder_TIM= (short)TIM4 -> CNT;  TIM4 -> CNT=0;break;
	   default: Encoder_TIM=0;
	 }
		return Encoder_TIM;
}



void TIM4_IRQHandler(void)
{
	if(TIM4->SR&0X0001)//溢出中断
	{
	}
	TIM4->SR&=~(1<<0);//清除中断标志位
}


void TIM3_IRQHandler(void)
{
	if(TIM3->SR&0X0001)//溢出中断
	{
	}
	TIM3->SR&=~(1<<0);//清除中断标志位
}

②定时器PWM的产生（定时器TIM8是高级定时器，配置时需要注意）

#include "motor.h"
// TIM5 PA2 PA3
// TIM8 PC6 PC7

void TIM5_PWM_Init(u16 arr,u16 psc){

	GPIO_InitTypeDef GPIO_InitStructure;
	TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
	TIM_OCInitTypeDef TIM_OCInitStructure;

	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM5, ENABLE);
 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA , ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2|GPIO_Pin_3; //TIM5_CH3 //TIM_CH4
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;  //复用推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	TIM_TimeBaseStructure.TIM_Period=arr;
	TIM_TimeBaseStructure.TIM_Prescaler=psc;
	TIM_TimeBaseStructure.TIM_ClockDivision=0;
	TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up;

	TIM_TimeBaseInit(TIM5, &TIM_TimeBaseStructure);

	TIM_OCInitStructure.TIM_OCMode=TIM_OCMode_PWM1;
	TIM_OCInitStructure.TIM_OutputState=TIM_OutputState_Enable;
	TIM_OCInitStructure.TIM_Pulse=0;
	TIM_OCInitStructure.TIM_OCPolarity=TIM_OCPolarity_High;

	TIM_OC3Init(TIM5, &TIM_OCInitStructure);
	TIM_OC4Init(TIM5, &TIM_OCInitStructure);

	TIM_CtrlPWMOutputs(TIM5,ENABLE);	//MOE 主输出使能

	TIM_OC3PreloadConfig(TIM5, TIM_OCPreload_Enable);  //CH3预装载使能
	TIM_OC4PreloadConfig(TIM5, TIM_OCPreload_Enable);  //CH4预装载使能

	TIM_ARRPreloadConfig(TIM5, ENABLE); //使能TIM5在ARR上的预装载寄存器

	TIM_Cmd(TIM5, ENABLE);  //使能TIM5

}
void TIM8_PWM_Init(u16 arr,u16 psc){

    GPIO_InitTypeDef GPIO_InitStructure;
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	TIM_OCInitTypeDef TIM_OCInitstruct;

    RCC_APB2PeriphClockCmd( RCC_APB2Periph_TIM8 ,ENABLE);
	RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOC, ENABLE); //时钟使能

	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_6 | GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;

	GPIO_Init(GPIOC,&GPIO_InitStructure);

	TIM_TimeBaseStructure.TIM_Period = arr;
	TIM_TimeBaseStructure.TIM_Prescaler =psc;
	TIM_TimeBaseStructure.TIM_ClockDivision =TIM_CKD_DIV1;
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInit(TIM8, &TIM_TimeBaseStructure);

	TIM_OCInitstruct.TIM_OCMode=TIM_OCMode_PWM1;
	TIM_OCInitstruct.TIM_OCNPolarity=TIM_OCNPolarity_High;
	TIM_OCInitstruct.TIM_OCPolarity=TIM_OCPolarity_High;
	TIM_OCInitstruct.TIM_OutputState=TIM_OutputState_Enable;
	TIM_OCInitstruct.TIM_OCIdleState = TIM_OCIdleState_Set;
	TIM_OCInitstruct.TIM_OCNIdleState=TIM_OCNIdleState_Reset;

	TIM_OC1Init(TIM8,&TIM_OCInitstruct);
	TIM_OC2Init(TIM8,&TIM_OCInitstruct);

	TIM_OC1PreloadConfig(TIM8,TIM_OCPreload_Enable);
	TIM_OC2PreloadConfig(TIM8,TIM_OCPreload_Enable);

	TIM_CtrlPWMOutputs(TIM8,ENABLE);	//MOE 主输出使能

	TIM_ARRPreloadConfig(TIM8, ENABLE); //使能TIM3在ARR上的预装载寄存器

	TIM_Cmd(TIM8, ENABLE);  //使能TIM3
	TIM_CtrlPWMOutputs(TIM8, ENABLE);// 主输出使能，当使用的是通用定时器时，这句不需要 s

}

四、0.96寸OLED的使用（增加人机交互，可更好实时观察数据）

        0.96寸OLED（Organic Light Emitting Diode）显示屏是一种小尺寸的有机发光二极管显示屏，通常用于嵌入式系统、小型电子设备和Arduino项目中。它提供了高亮度、高对比度、低功耗以及较宽的视角，非常适合小型信息显示和用户界面设计。

        OLED通常有2种，第一种是IIC通讯，第二种是SPI通讯。IIC协议更加简单，使用起来方便，但是性能没有SPI强，但是在OLED上使用IIC是完全足够了。这里就不详细讲解IIC和SPI的区别了，有兴趣的同学可以去下面的网站看看大佬写的文章。

        平衡车使用OLED的主要目的是用来观察一下数据，比如：编码器的数据、陀螺仪角度数据、使用按键调PID参数时的参数数据等等。

IIC和SPI简介

//初始化OLED
void OLED_Init(void)
{

	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(	RCC_APB2Periph_GPIOC, ENABLE );	//使能GPIOC时钟

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12|GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;   //推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOC, &GPIO_InitStructure);
	GPIO_SetBits(GPIOC,GPIO_Pin_12|GPIO_Pin_11);

	delay_ms(200);

	OLED_WR_Byte(0xAE,OLED_CMD);//--display off
	OLED_WR_Byte(0x00,OLED_CMD);//---set low column address
	OLED_WR_Byte(0x10,OLED_CMD);//---set high column address
	OLED_WR_Byte(0x40,OLED_CMD);//--set start line address
	OLED_WR_Byte(0xB0,OLED_CMD);//--set page address
	OLED_WR_Byte(0x81,OLED_CMD); // contract control
	OLED_WR_Byte(0xFF,OLED_CMD);//--128
	OLED_WR_Byte(0xA1,OLED_CMD);//set segment remap
	OLED_WR_Byte(0xA6,OLED_CMD);//--normal / reverse
	OLED_WR_Byte(0xA8,OLED_CMD);//--set multiplex ratio(1 to 64)
	OLED_WR_Byte(0x3F,OLED_CMD);//--1/32 duty
	OLED_WR_Byte(0xC8,OLED_CMD);//Com scan direction
	OLED_WR_Byte(0xD3,OLED_CMD);//-set display offset
	OLED_WR_Byte(0x00,OLED_CMD);//

	OLED_WR_Byte(0xD5,OLED_CMD);//set osc division
	OLED_WR_Byte(0x80,OLED_CMD);//

	OLED_WR_Byte(0xD8,OLED_CMD);//set area color mode off
	OLED_WR_Byte(0x05,OLED_CMD);//

	OLED_WR_Byte(0xD9,OLED_CMD);//Set Pre-Charge Period
	OLED_WR_Byte(0xF1,OLED_CMD);//

	OLED_WR_Byte(0xDA,OLED_CMD);//set com pin configuartion
	OLED_WR_Byte(0x12,OLED_CMD);//

	OLED_WR_Byte(0xDB,OLED_CMD);//set Vcomh
	OLED_WR_Byte(0x30,OLED_CMD);//

	OLED_WR_Byte(0x8D,OLED_CMD);//set charge pump enable
	OLED_WR_Byte(0x14,OLED_CMD);//

	OLED_WR_Byte(0xAF,OLED_CMD);//--turn on oled panel
}

五、HC06蓝牙模块

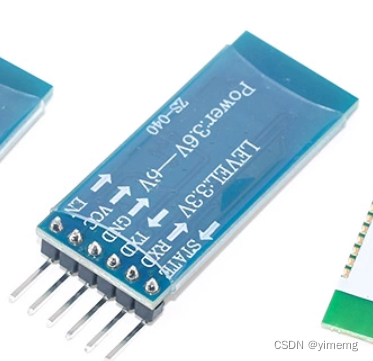

        HC-06是一种常见的蓝牙串口模块，通常被用于将串口设备（如Arduino或其他微控制器）与蓝牙无线通信连接起来。以下是一些关于HC-06蓝牙模块的重要信息：

  1. 功能：HC-06蓝牙模块是一个串口蓝牙模块，可通过UART串口与其他设备通信。它可以用作透明串口传输，将串口数据通过蓝牙连接传输到其他设备，也可以用于构建蓝牙串口通信的应用程序。

  2. 通信距离：通常，HC-06模块的通信距离在10米左右，但这取决于环境条件和障碍物。

  3. 配对：HC-06通常以主从设备的方式工作，其中一个设备（通常是手机或电脑）充当主机，而HC-06模块充当从设备。在首次使用时，通常需要将HC-06模块与主机设备进行蓝牙配对。

  4. 配置：HC-06模块通常有一个AT命令模式，您可以使用这些命令来配置模块的参数，如蓝牙名称、波特率等。要进入AT命令模式，通常需要将模块上的特定引脚连接到地，并重启模块。

  5. 电源：HC-06通常需要3.3V或5V电源供电，具体的电源要求可以查看模块的规格。

  6. 应用：HC-06模块广泛用于各种项目，例如蓝牙遥控器、传感器数据传输、蓝牙串口通信等。它是一个经济实惠的解决方案，用于在项目中添加蓝牙功能。

  7. 注意事项：使用HC-06模块时需要小心处理电源和引脚连接，以免损坏模块。还需要注意模块的默认配置，例如波特率和配对密码。

#include "hc06.h"


u8 res;  				  //设置全局变量
void HC06_Init(u16 arr)
{
    GPIO_InitTypeDef GPIO_InitStrue;
    USART_InitTypeDef USART_InitStrue;
    NVIC_InitTypeDef NVIC_InitStrue;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE); //GPIO端口使能
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3,ENABLE); //串口端口使能

    GPIO_InitStrue.GPIO_Mode=GPIO_Mode_AF_PP;
    GPIO_InitStrue.GPIO_Pin=GPIO_Pin_10;
    GPIO_InitStrue.GPIO_Speed=GPIO_Speed_50MHz;
    GPIO_Init(GPIOB,&GPIO_InitStrue);

    GPIO_InitStrue.GPIO_Mode=GPIO_Mode_IN_FLOATING;
    GPIO_InitStrue.GPIO_Pin=GPIO_Pin_11;
    GPIO_InitStrue.GPIO_Speed=GPIO_Speed_50MHz;
    GPIO_Init(GPIOB,&GPIO_InitStrue);

    USART_InitStrue.USART_BaudRate=arr;
    USART_InitStrue.USART_HardwareFlowControl=USART_HardwareFlowControl_None;
    USART_InitStrue.USART_Mode=USART_Mode_Tx|USART_Mode_Rx;
    USART_InitStrue.USART_Parity=USART_Parity_No;
    USART_InitStrue.USART_StopBits=USART_StopBits_1;
    USART_InitStrue.USART_WordLength=USART_WordLength_8b;

    USART_Init(USART3,&USART_InitStrue);

    USART_Cmd(USART3,ENABLE);					//ʹ�ܴ���2

    USART_ITConfig(USART3,USART_IT_RXNE,ENABLE);//���������ж�

    NVIC_InitStrue.NVIC_IRQChannel=USART3_IRQn;
    NVIC_InitStrue.NVIC_IRQChannelCmd=ENABLE;
    NVIC_InitStrue.NVIC_IRQChannelPreemptionPriority=0;
    NVIC_InitStrue.NVIC_IRQChannelSubPriority=1;
    NVIC_Init(&NVIC_InitStrue);

}

void USART3_IRQHandler(void)
{

     if(USART_GetITStatus(USART3,USART_IT_RXNE)!=RESET)
 {
     res= USART_ReceiveData(USART3);
     USART_SendData(USART3,res);    //串口3发送数据给蓝牙模块接收，也就是手机app接收到的数据
  }
}

六、PID算法

        PID（Proportional-Integral-Derivative）控制算法是一种用于控制系统的反馈控制算法。它通过比较实际输出与期望目标值之间的差异（误差），来调整控制器的输出，以使系统保持在期望的状态。PID控制算法由三个主要组成部分组成，分别是比例（Proportional）、积分（Integral）和微分（Derivative）。

以下是每个部分的解释以及PID控制的工作原理：

  1. 比例（Proportional）部分：比例部分的作用是根据当前误差的大小来调整控制输出。它与误差成正比，如果误差增大，比例部分的输出也增大，反之亦然。这个部分的作用是快速减小误差，但它单独使用时可能导致系统出现震荡。

  2. 积分（Integral）部分：积分部分的作用是积累误差并进行修正，以减小静态误差。它根据误差的积累来调整控制输出，通常用于减小比例控制导致的静态误差。积分部分的存在可以确保系统最终收敛到期望值，即使存在系统参数变化或外部干扰。

  3. 微分（Derivative）部分：微分部分的作用是预测误差的未来变化趋势，以减小控制输出的突变。它对误差的变化率进行调整，有助于防止系统在接近期望值时出现过冲或震荡。微分部分可以提高系统的稳定性。

PID控制算法的总输出是这三个部分的加权和，通常表示为：

Output=Kp​⋅P+Ki​⋅I+Kd​⋅D

        其中，P 是比例部分的输出，I 是积分部分的输出，D 是微分部分的输出，而 Kp​、Ki​ 和 Kd​ 则是控制器的参数，通过调整这些参数可以实现不同的控制效果。

        PID控制算法在自动化控制系统中广泛应用，如温度控制、电机控制、飞行控制等。通过适当调整参数，PID控制器可以实现系统快速响应、减小静态误差和维持系统稳定性。

PID控制详解

平衡车PID调参

//直立环（比例p、微分d）
int balance(float Angle,float Gyro){
	static float Bias;
	int balance;
	Bias=Angle-ZHONGZHI;
	balance=Bias*Kzp+Gyro*Kzd;
	return balance;

}

//速度环（比例p、积分i）
int velocity(int Encoder_left,int Encoder_right){
	static float Velocity, Encoder_Least, Encoder;
	static float Encoder_Integral;

	Ksi=Ksp/200;

	Encoder_Least = (Encoder_Left+Encoder_Right)-0;
	Encoder=Encoder*0.7+Encoder_Least*0.3;
	Encoder_Integral=Encoder_Integral+Encoder;
	Encoder_Integral=Encoder_Integral-Target_Velocity; //改变Target_Velocity就是控制小车前进后退
	if(Encoder_Integral>15000)  	Encoder_Integral=15000;
	if(Encoder_Integral<-15000) 	Encoder_Integral=-15000;

	Velocity=Encoder*Ksp+Encoder_Integral*Ksi;
	return Velocity;


}
//转向环（比例p、微分d）
int Turn(float yaw,float Gyro)
{
	  float Turn;
	  float Bias;//目标角度
      Ktd=Ktp/100;
	  Bias=yaw-0;
	  Turn=Bias*Ktp+Gyro*Ktd;
	  return Turn;
}

平衡小车

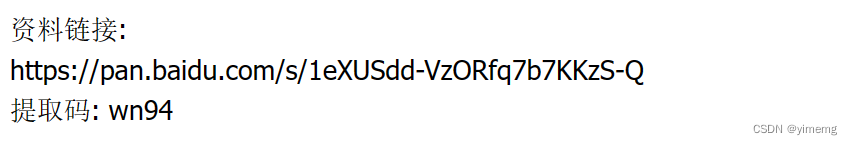

平衡小车之家资料

链接: https://pan.baidu.com/s/1J6Rluf0T4mVtif2dqRtWxw?pwd=ghjm 提取码: ghjm

本人自制平衡车代码

链接: https://pan.baidu.com/s/1J6Rluf0T4mVtif2dqRtWxw?pwd=ghjm 提取码: ghjm

yimemg
关注
libcurl支持https协议
07-04
在window平台下，自己编译OpenSSL,Libcurl ，来支持HTTPS传输协议。官方libcurl仅支持HTTP。此curl，支持https，包括c++需要的头文件,lib,dll等，无需自己重新编译
sass安装（Mac）
ChibiMarukoChan的博客
04-24 505
    安装ruby           因为 Sass 是基于ruby的,所以需要安装ruby环境.默认 Mac 是自带ruby的.使用下面命令可以查看本机ruby版本.ruby -v安装 Sasssudo gem install sass使用’ sass -v’ 查看安装成功与否更新 Sasssudo gem update sass卸载gem uninstall sass...
通过libcurl实现https访问服务器
hallyz的博客
06-12 3389
libcurl支持http、https、ftp、gopher、telnet、dict、file和ldap协议。libcurl同时也支持HTTPS认证、HTTP POST、HTTP PUT、 FTP 上传(这个也能通过PHP的FTP扩展完成)、HTTP 基于表单的上传、代理、cookies和用户名+密码的认证。本文通过一个示例Demo介绍通过libcurl实现https访问服务器。 对libcurl 库的封装类示例如下， ———————————————— 版权声明：本文为CSDN博主「法哥2012」的...
libcurl库简单封装，支持https
12-19
libcurl库简单封装，支持https，资源里面有https的demo以及http的lib库
掌握C++中的libcurl库：网络编程利器
C++中的libcurl是一个开源、跨平台的客户端URL传输库，它支持多种协议，包括HTTP、HTTPS、FTP、SCP、SFTP、TFTP、DICT、LDAP、POP3、IMAP、SMTP、RTSP、RTMP等。libcurl库提供了一组高效的函数，让开发者能够在C++...
libcurl使用指南：跨平台网络协议库解析
在使用libcurl前，必须调用curl_global_init()进行全局初始化，该函数可以接受参数来控制初始化范围。" libcurl是一个强大的网络通信库，开发者可以借助它轻松地实现各种网络请求和数据传输任务。它涵盖了多种常见...
libcurl.rar
05-09
libcurl还支持其他高级特性，如自定义认证、代理设置、超时控制、重试策略等，这些可以通过`curl_easy_setopt()`设置相应的选项来实现。同时，libcurl提供了丰富的错误处理机制，帮助开发者诊断和解决可能出现的问题...
WhatsWeather:AC 控制台 WeatherApplication 使用 libCurl 库从 openweathermap.org 获取结果
07-14
3. **设置请求选项**：通过curl_easy_setopt()函数设置请求参数，例如URL（openweathermap.org的API接口地址）、HTTP方法（GET或POST）、认证信息等。 4. **执行请求**：调用curl_easy_perform()执行网络请求，...
编译libcurl支持https协议
aige0727的博客
03-30 349
编译与安装参考：http://www.cnblogs.com/openiris/p/3812443.html 注意事项：先下载安装完nasm和perl再打开控制台(需要将nasm安装路径添加到Path环境变量中)。 curl:　　　　https://curl.haxx.se/download/curl-7.37.0.zip openssl:　　ftp://ftp.openssl....
支持https的libcurl静态库（openssl）
12-18
支持https的libcurl静态库、头文件，已测试可以使用，库文件使用vs2010编译
支持HTTPS的libcurl
04-08
通过编译libcurl附加Openssl来实现https的功能，直接下载使用即可，无需重复编译，其中还包括ftp，http表单提交等，均可支持
libcurl静态库[支持https]
11-09
libcurl编译好的静态库，支持访问https，集成SSL，亲测VS 2010下可用。
libcurl 带ssl zlib 支持http和https的访问
12-28
libcurl 带ssl zlib 支持http和https的访问 压缩包包含头文件和lib文件，可以直接使用，使用vs2010编译。
libcurl 7.51.0 封装库，支持libzip，http，https
11-08
对 libcurl-7.51.0的封装库，全新编译，接口丰富，简单易用，支持http，gzip解压缩,https，无需复杂的设置，具体使用方法可参考本人博客: http://blog.csdn.net/antihips/article/details/51752545
libcurl交叉编译支持https
haohaohaihuai的博客
01-14 3771
简介 libcurl是一个跨平台的网络协议库，支持dict file ftp ftps gopher http https imap imaps pop3 pop3s rtsp smb smbs smtp smtps telnet tftp等协议。这是一个优秀稳定的网络库，是c++进行http开发的首选。 下载源码 curl官网地址：https://curl.haxx.se/libcurl/ op...
使用libcurl 支持https
aceai的专栏
12-26 1350
刚好工作上需要编写客户端的程序，原本封装好的http程序代码突然异常了,百思不得其解。 然后再http client的代码中打印可能出现的异常，终于在下面的代码中捕获出来。 res = curl_easy_perform( g_curl ); if (res == 0) { curl_easy_getinfo( g_curl, CURLINFO_RESPONSE_CODE, ht
libcurl如何支持https
热门推荐
09-05 2万+
默认情况下，libcurl不支持https, 如果使用https链接，就会出现" Protocol https not supported or disabled in libcurl" 的错误提示。 curl有两种方式使用https : 1. 设定为不验证证书和HOST code = curl_easy_setopt(handle, CURLOPT_SSL_VERIFYPEER, 0L
libcurl库的使用支持http、https、ftp（上传、下载、远端目录列表获取）
华琳科技的专栏
06-07 9713
这里是libcurl库的一个简单封装，支持跨平台。声明：    本文章可以转载，但必须注明源博客地址。共享的demo和curltools类不允许个人上传网络赚取积分和现金，如有发现必定追究责任，请慎重。直接下载我上传的资源把curl文件夹解压到工程代码目录下导入curltools头文件和源文件到工程中，方可直接使用。封装的源码下载地址：http://download.csdn.net/downlo...
评论 1
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
